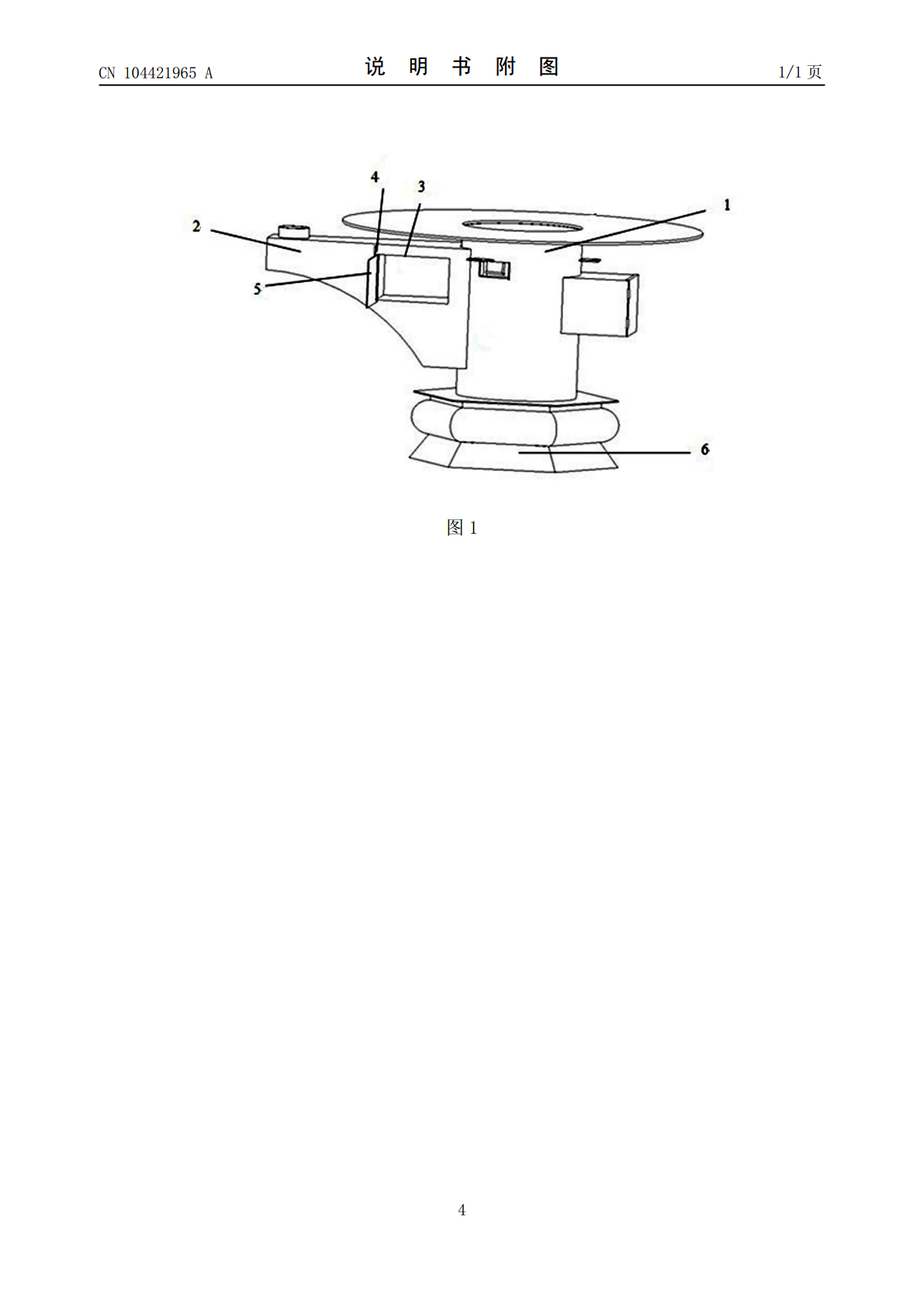

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CN104421965A(43)申请公布日(43)申请公布日2015.03.18(21)申请号201310373896.3(22)申请日2013.08.26(71)申请人长阳清江农机制造有限公司地址443500湖北省宜昌市长阳土家族自治县长阳创新产业园（科教路）(72)发明人皮兆周周鹏(74)专利代理机构宜昌市三峡专利事务所42103代理人成钢(51)Int.Cl.F24B1/182(2006.01)权利要求书1页说明书1页附图1页(54)发明名称秸秆烤箱多用炉(57)摘要秸秆烤箱多用炉，包括底座、炉体，炉体一侧连接回风烟道，所述回风烟道设有一烤箱，烤箱开设一回风口，所述烤箱的回风口位置安装一箱门。所述箱门通过一门轴安装在烤箱上，所述回风烟道内部呈阶梯状结构。本发明一种秸秆烤箱多用炉，在现有秸秆炉的回风烟道里设置烤箱，烤箱设置回风口，回风口正常转换。其结构简单，能有效节约能源，有利于环境清洁。CN104421965ACN104421965A权利要求书1/1页1.秸秆烤箱多用炉，包括底座（6）、炉体（1），炉体（1）一侧连接回风烟道（2），其特征在于，所述回风烟道（2）设有一烤箱（3），烤箱（3）开设一回风口（4），所述烤箱（3）的回风口（4）位置安装一箱门（5）。2.根据权利要求1所述秸秆烤箱多用炉，其特征在于，所述箱门（5）通过一门轴安装在烤箱（3）上。3.根据权利要求1所述秸秆烤箱多用炉，其特征在于，所述回风烟道（2）内部呈阶梯状结构。2CN104421965A说明书1/1页秸秆烤箱多用炉技术领域[0001]本发明一种秸秆烤箱多用炉，是一种带烤箱功能的取暖炉。背景技术[0002]传统秸秆炉没有带烤箱的功能，回风烟道里的热量全部散发到空气中，造成热能资源的浪费。且在需要加热东西时，必须要锅等炊具盛装之后放到火炉上才能加热，使用起来不方便。发明内容[0003]为解决上述技术问题，本发明提供一种秸秆烤箱多用炉，在现有秸秆炉的回风烟道里设置烤箱，烤箱设置回风口，回风口正常转换。其结构简单，能有效节约能源，有利于环境清洁。[0004]本发明采用的技术方案是：秸秆烤箱多用炉，包括底座、炉体，炉体一侧连接回风烟道，所述回风烟道设有一烤箱，烤箱开设一回风口，所述烤箱的回风口位置安装一箱门。所述箱门通过一门轴安装在烤箱上，所述回风烟道内部呈阶梯状结构。[0005]本发明一种秸秆烤箱多用炉，用户在用炉具取暖的同时，大量的热量传到了回风烟道，在回风烟道里设置烤箱，热量经过烤箱，加热烤箱里的食物。再在烤箱后设置一个回风口，使得上下两个回风口正常转换。本发明秸秆烤箱多用炉结构简单、成本低廉、节约能源，且废气再利用，清洁环保。附图说明[0006]下面结合附图和实施例对本发明作进一步说明：图1是本发明秸秆烤箱多用炉结构示意图。具体实施方式[0007]如图1所示，秸秆烤箱多用炉，包括底座6、炉体1，炉体1一侧连接回风烟道2，所述回风烟道2设有一烤箱3，烤箱3开设一回风口4，所述烤箱3的回风口位置安装一箱门5。所述箱门5通过一门轴安装在烤箱3上。[0008]为增加回风烟道2的宽度，回风烟道2内部设计成阶梯状结构，使得热能富集。在回风烟道2内部焊接一个烤箱3，在烤箱3一侧开设一个回风口4，使得炉体1上下两个回风口正常转换，达到废气热能的再利用，清洁环保。[0009]回风口4位置通过销轴安装一个箱门5，可以开启/关闭烤箱3。烤箱3可以用来烘烤马铃薯、红薯、紫薯等食物。3CN104421965A说明书附图1/1页图14
