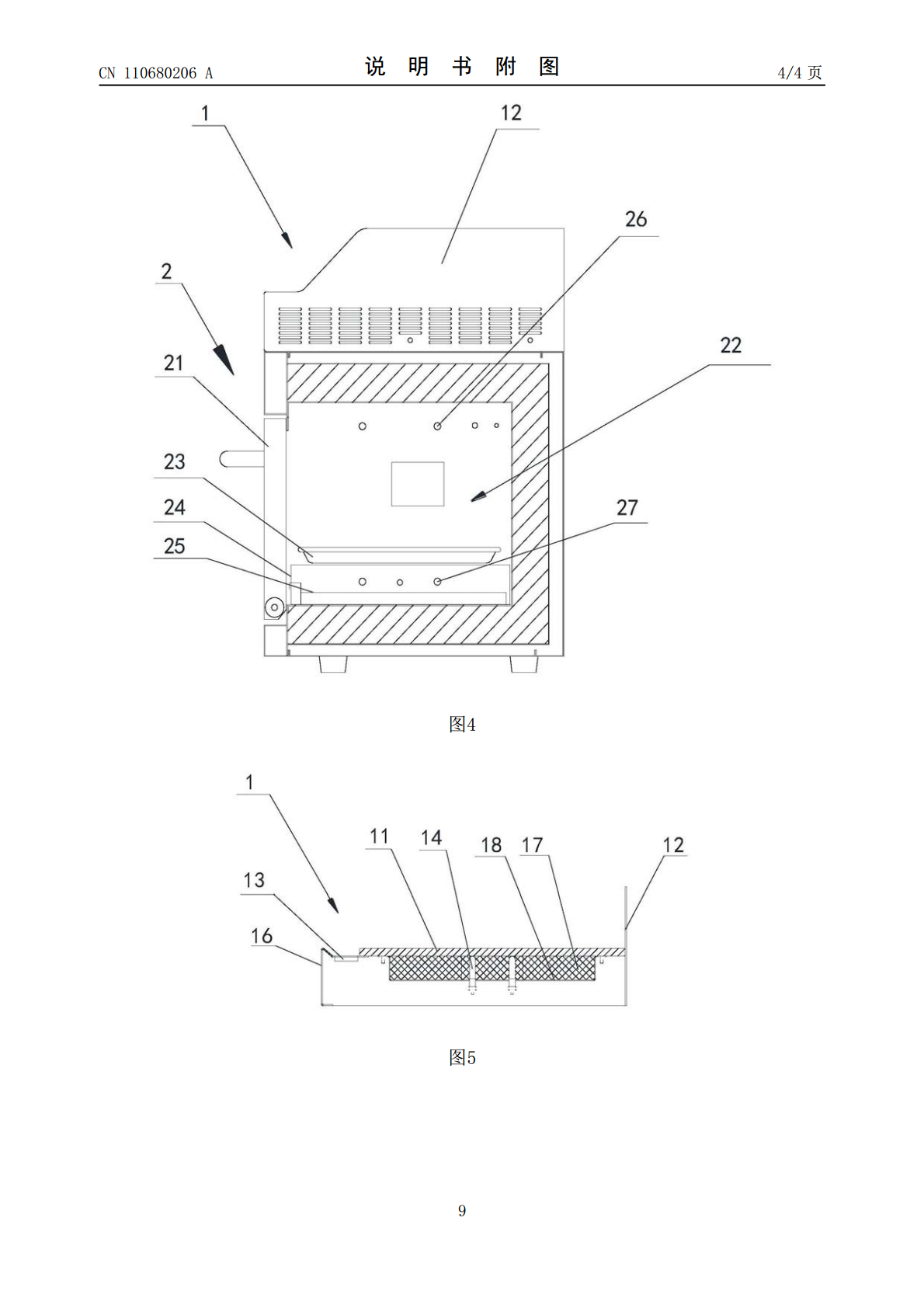

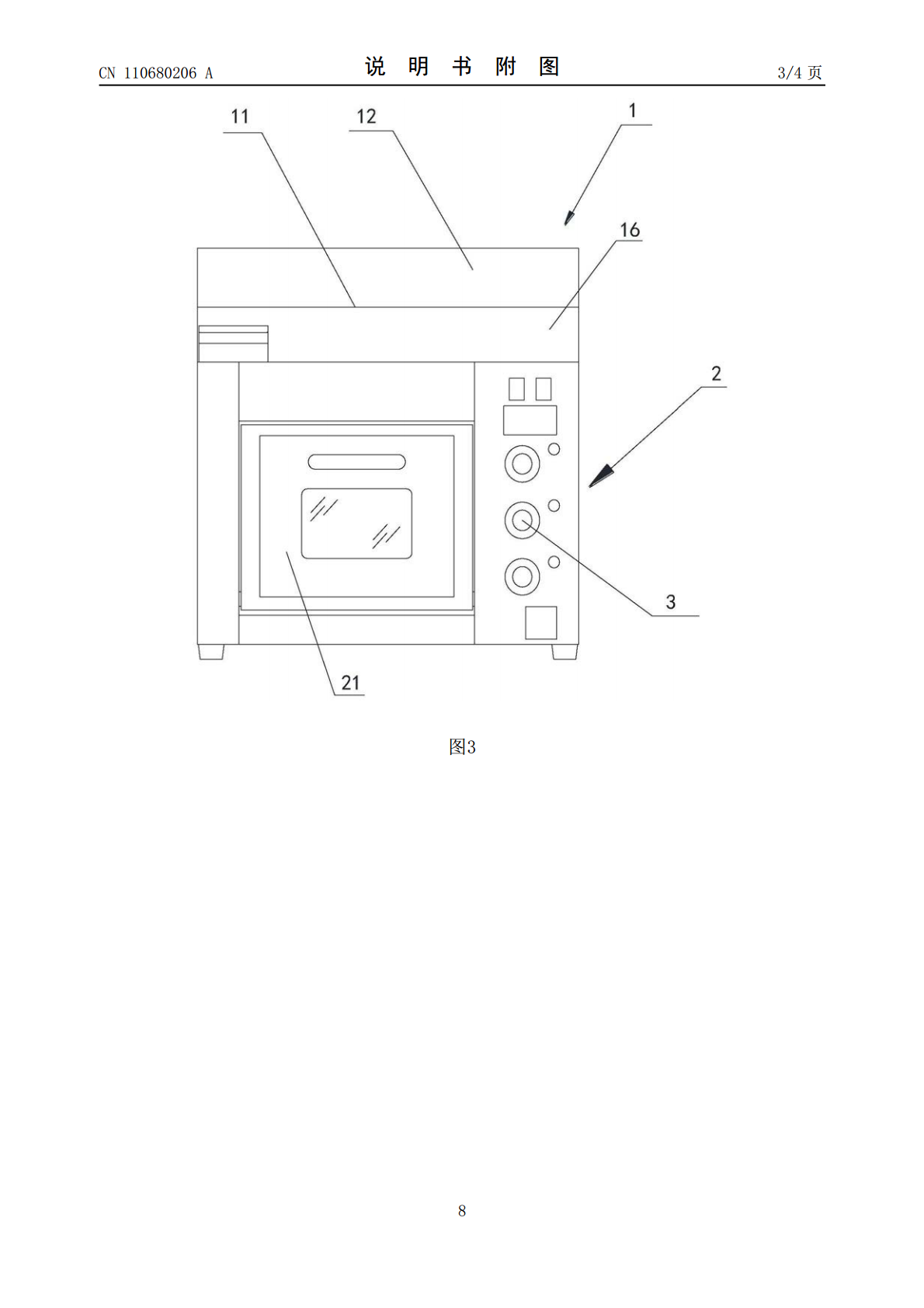

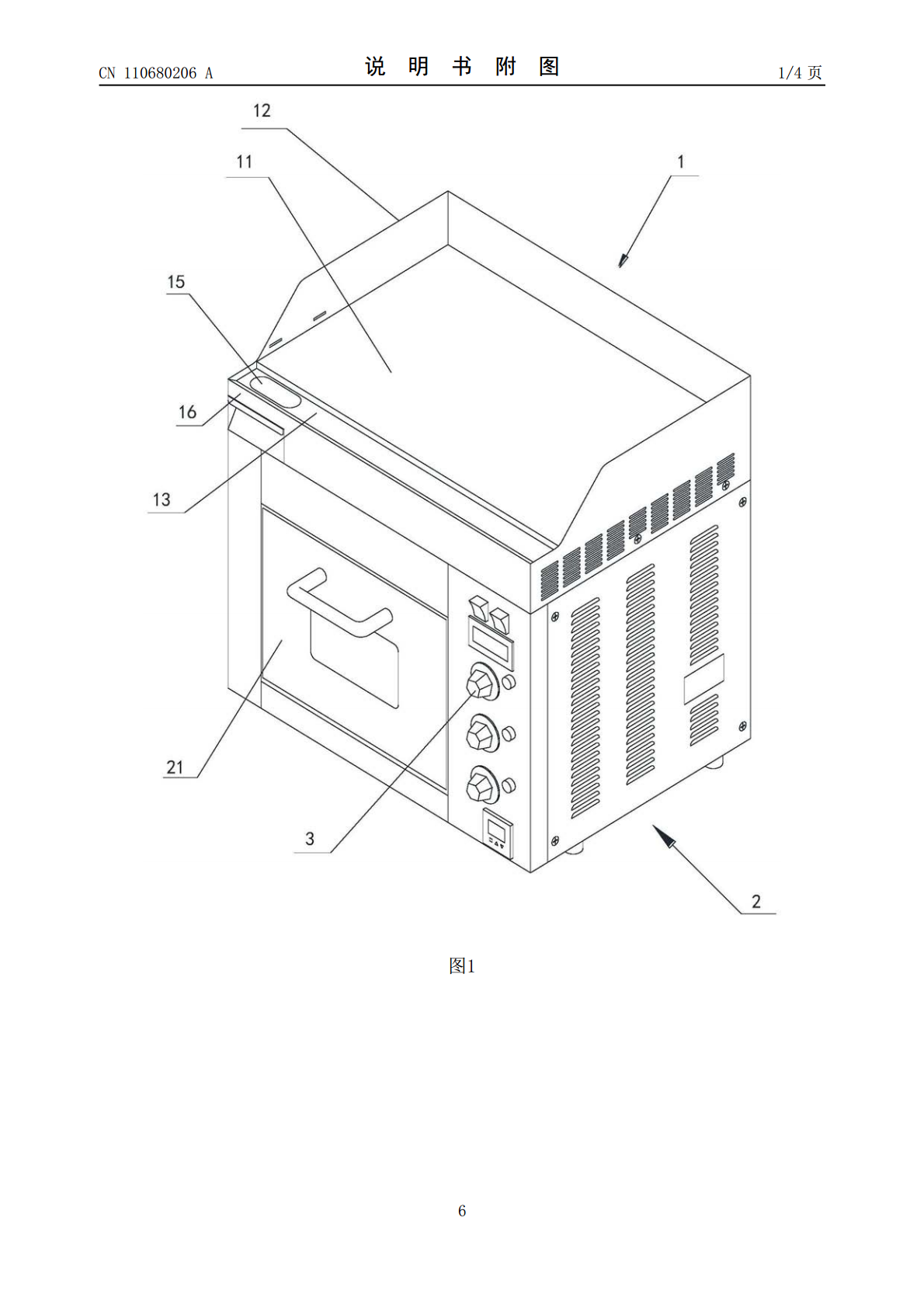

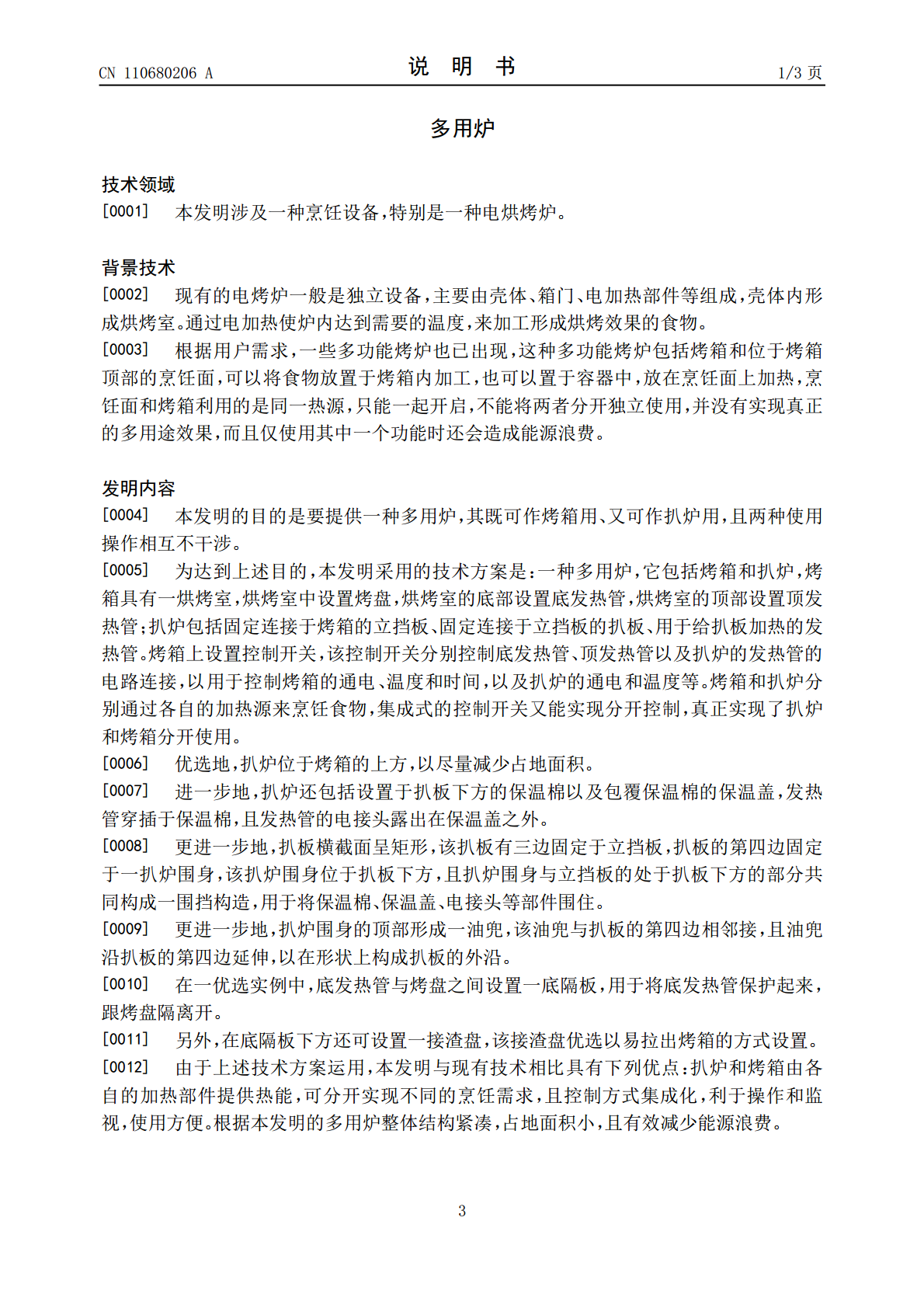

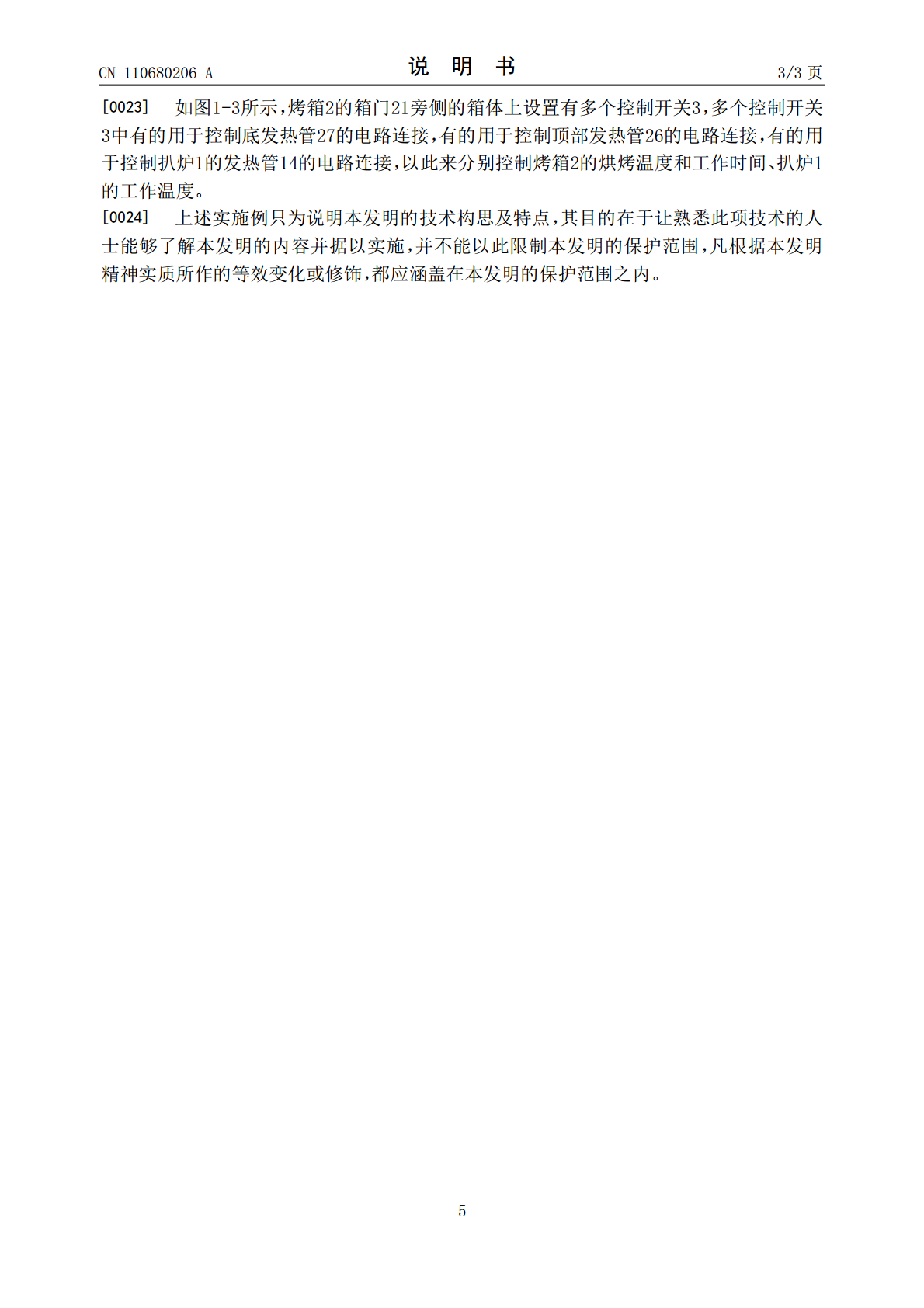

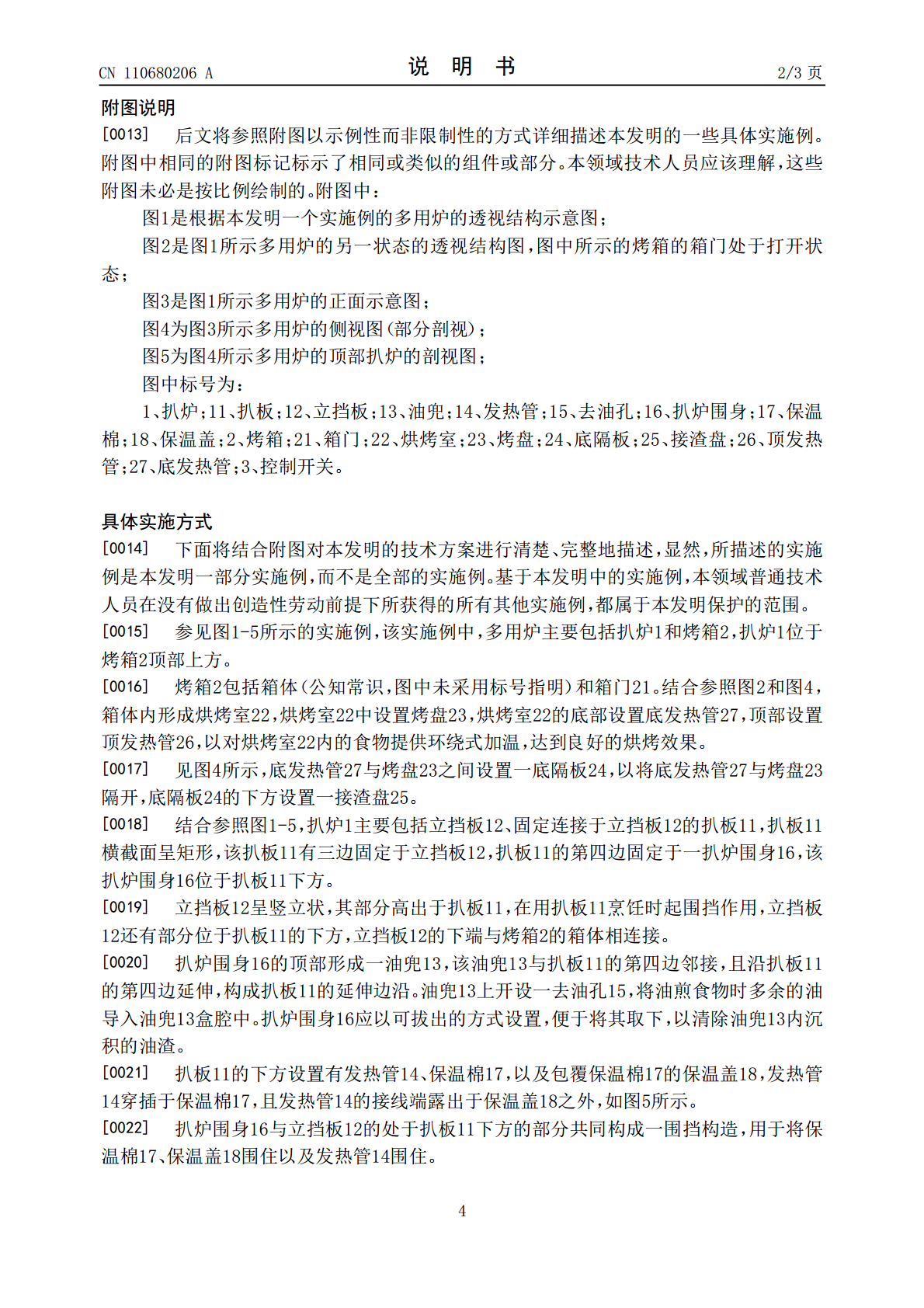

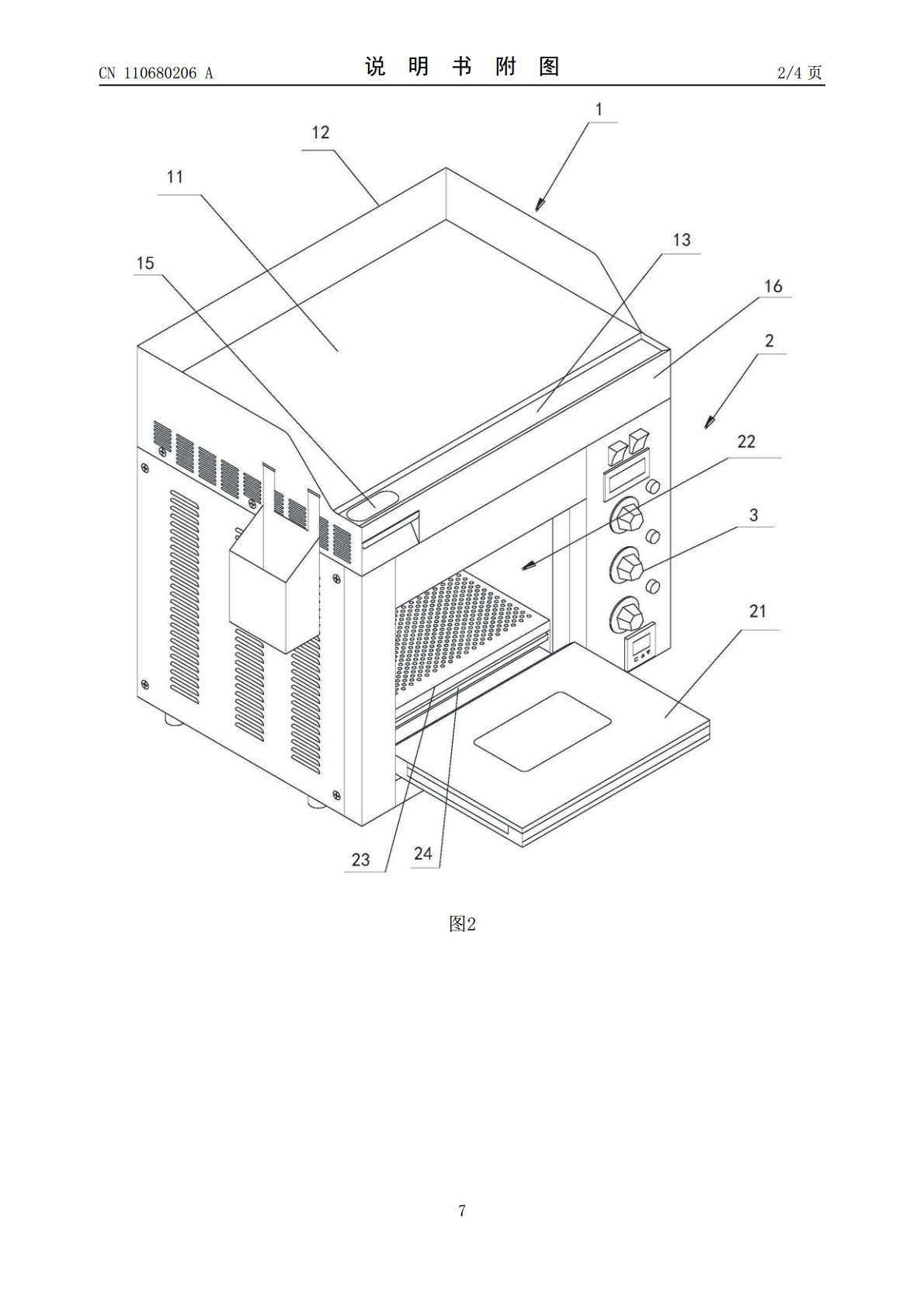

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110680206A(43)申请公布日2020.01.14(21)申请号201910995659.8(22)申请日2019.10.18(71)申请人上海超固投资股份有限公司地址200050上海市长宁区天山路597号2幢302室(72)发明人王绍仁(74)专利代理机构苏州根号专利代理事务所(普通合伙)32276代理人李艳(51)Int.Cl.A47J37/06(2006.01)权利要求书1页说明书3页附图4页(54)发明名称多用炉(57)摘要一种多用炉，它包括烤箱和扒炉，烤箱具有一烘烤室，烘烤室中设置烤盘，烘烤室的底部设置底发热管，烘烤室的顶部设置顶发热管；扒炉包括固定连接于烤箱的立挡板、固定连接于立挡板的扒板、用于给扒板加热的发热管。烤箱上设置控制开关，该控制开关分别控制底发热管、顶发热管以及扒炉的发热管的电路连接，以用于控制烤箱的通电、温度和时间，以及扒炉的通电和温度等。烤箱和扒炉分别通过各自的加热源来烹饪食物，集成式的控制开关又能实现分开控制，真正实现了扒炉和烤箱分开使用。CN110680206ACN110680206A权利要求书1/1页1.一种多用炉，其特征在于它包括，烤箱（2），所述烤箱（2）具有一烘烤室（22），所述烘烤室（22）中设置烤盘（23），所述烘烤室（22）的底部设置底发热管（27），烘烤室（22）的顶部设置顶发热管（26）；扒炉（1），所述扒炉（1）包括立挡板（12）、固定连接于立挡板（12）的扒板（11）、用于给扒板（11）加热的发热管（14）；控制开关（3），所述控制开关（3）设置于烤箱（2）上，用于控制底发热管（27）、顶发热管（26）以及发热管（14）的电路连接；其中，所述立挡板（12）固定连接于烤箱（2）。2.根据权利要求1所述的多用炉，其特征在于：所述扒炉（1）位于烤箱（2）的上方。3.根据权利要求1或2所述的多用炉，其特征在于：所述扒炉（1）还包括设置于扒板（11）下方的保温棉（17）以及包覆保温棉（17）的保温盖（18），所述发热管（14）穿插于保温棉（17）。4.根据权利要求3所述的多用炉，其特征在于：所述扒板（11）横截面呈矩形，该扒板（11）有三边固定于立挡板（12），所述扒板（11）的第四边固定于一扒炉围身（16），该扒炉围身（16）位于扒板（11）下方，且所述扒炉围身（16）与立挡板（12）的处于扒板（11）下方的部分共同构成一围挡构造，用于将保温棉（17）、保温盖（18）围住。5.根据权利要求4所述的多用炉，其特征在于：所述扒炉围身（16）的顶部形成油兜（13），该油兜（13）与扒板（11）的第四边邻接。6.根据权利要求1所述的多用炉，其特征在于：所述底发热管（27）与烤盘（23）之间设置一底隔板（24）。7.根据权利要求6所述的多用炉，其特征在于：所述底隔板（24）下方设置一接渣盘（25）。2CN110680206A说明书1/3页多用炉技术领域[0001]本发明涉及一种烹饪设备，特别是一种电烘烤炉。背景技术[0002]现有的电烤炉一般是独立设备，主要由壳体、箱门、电加热部件等组成，壳体内形成烘烤室。通过电加热使炉内达到需要的温度，来加工形成烘烤效果的食物。[0003]根据用户需求，一些多功能烤炉也已出现，这种多功能烤炉包括烤箱和位于烤箱顶部的烹饪面，可以将食物放置于烤箱内加工，也可以置于容器中，放在烹饪面上加热，烹饪面和烤箱利用的是同一热源，只能一起开启，不能将两者分开独立使用，并没有实现真正的多用途效果，而且仅使用其中一个功能时还会造成能源浪费。发明内容[0004]本发明的目的是要提供一种多用炉，其既可作烤箱用、又可作扒炉用，且两种使用操作相互不干涉。[0005]为达到上述目的，本发明采用的技术方案是：一种多用炉，它包括烤箱和扒炉，烤箱具有一烘烤室，烘烤室中设置烤盘，烘烤室的底部设置底发热管，烘烤室的顶部设置顶发热管；扒炉包括固定连接于烤箱的立挡板、固定连接于立挡板的扒板、用于给扒板加热的发热管。烤箱上设置控制开关，该控制开关分别控制底发热管、顶发热管以及扒炉的发热管的电路连接，以用于控制烤箱的通电、温度和时间，以及扒炉的通电和温度等。烤箱和扒炉分别通过各自的加热源来烹饪食物，集成式的控制开关又能实现分开控制，真正实现了扒炉和烤箱分开使用。[0006]优选地，扒炉位于烤箱的上方，以尽量减少占地面积。[0007]进一步地，扒炉还包括设置于扒板下方的保温棉以及包覆保温棉的保温盖，发热管穿插于保温棉，且发热管的电接头露出在保温盖之外。[0008]更进一步地，扒板横截面呈矩形，该扒板有三边固定于立挡板，扒板的第四边固定于一扒炉围身，该扒炉围身位于扒板下方，且扒炉围身与立挡板的处于扒板下方的部分共同构成一围
