燃炉烤箱.pdf

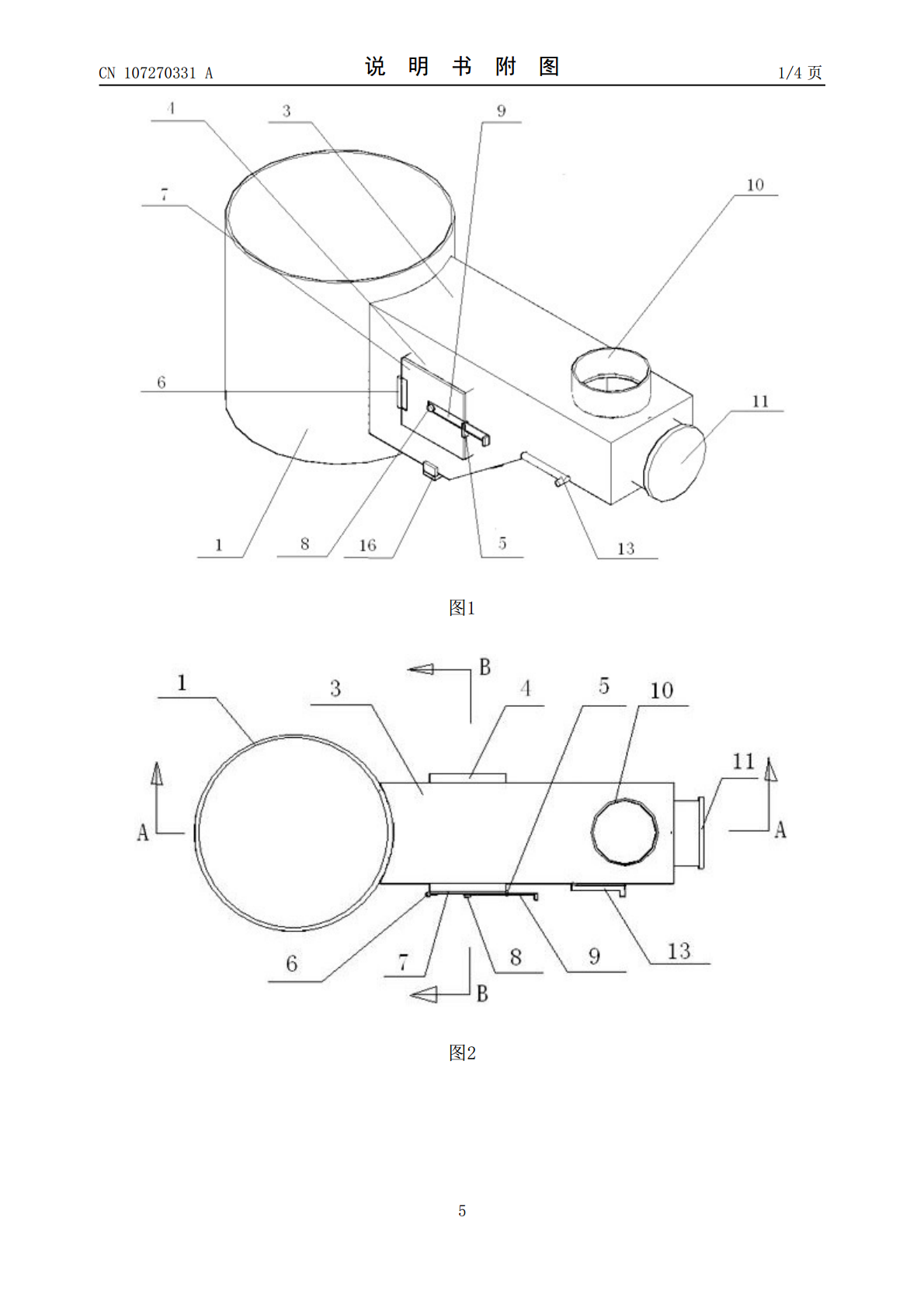

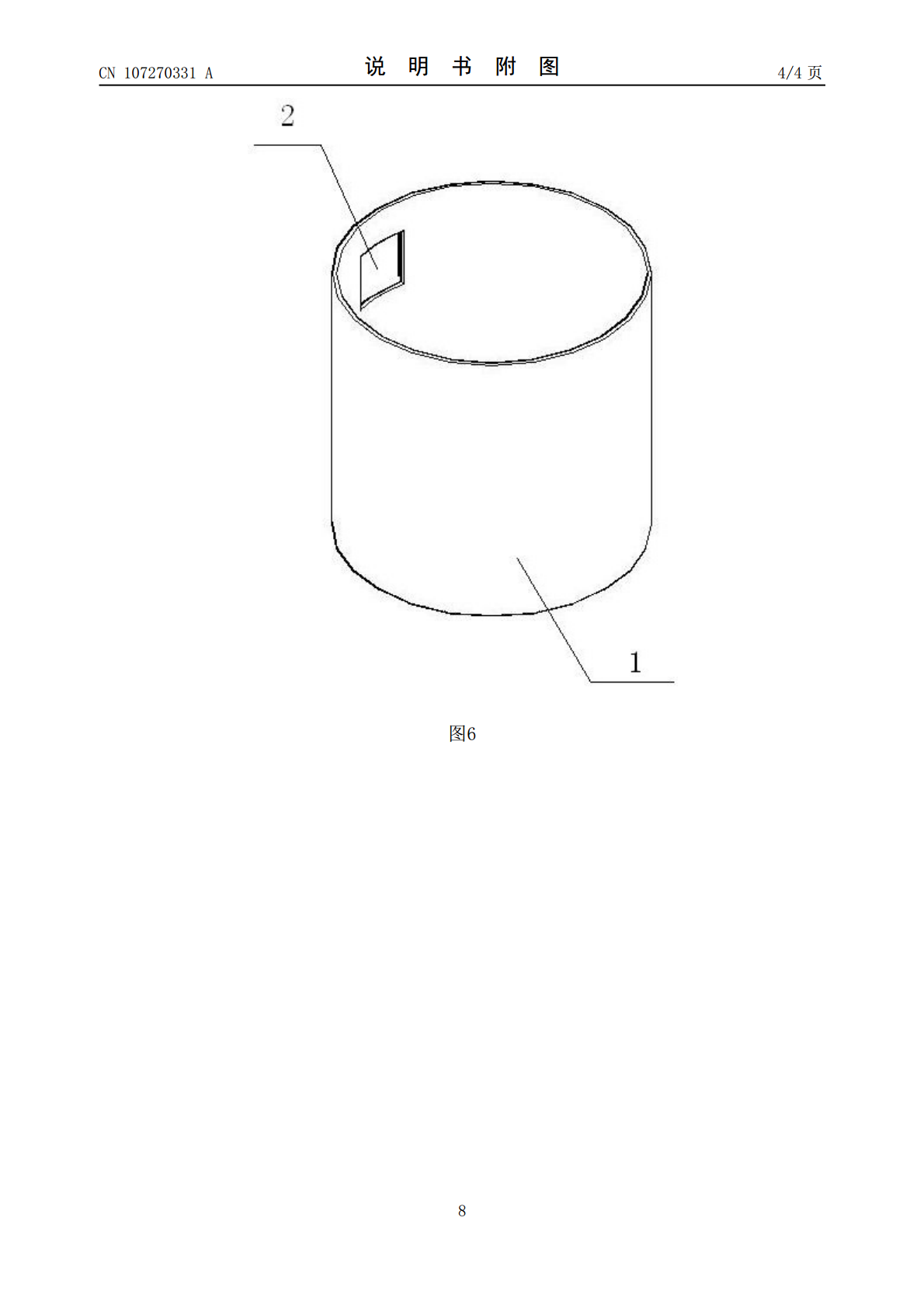

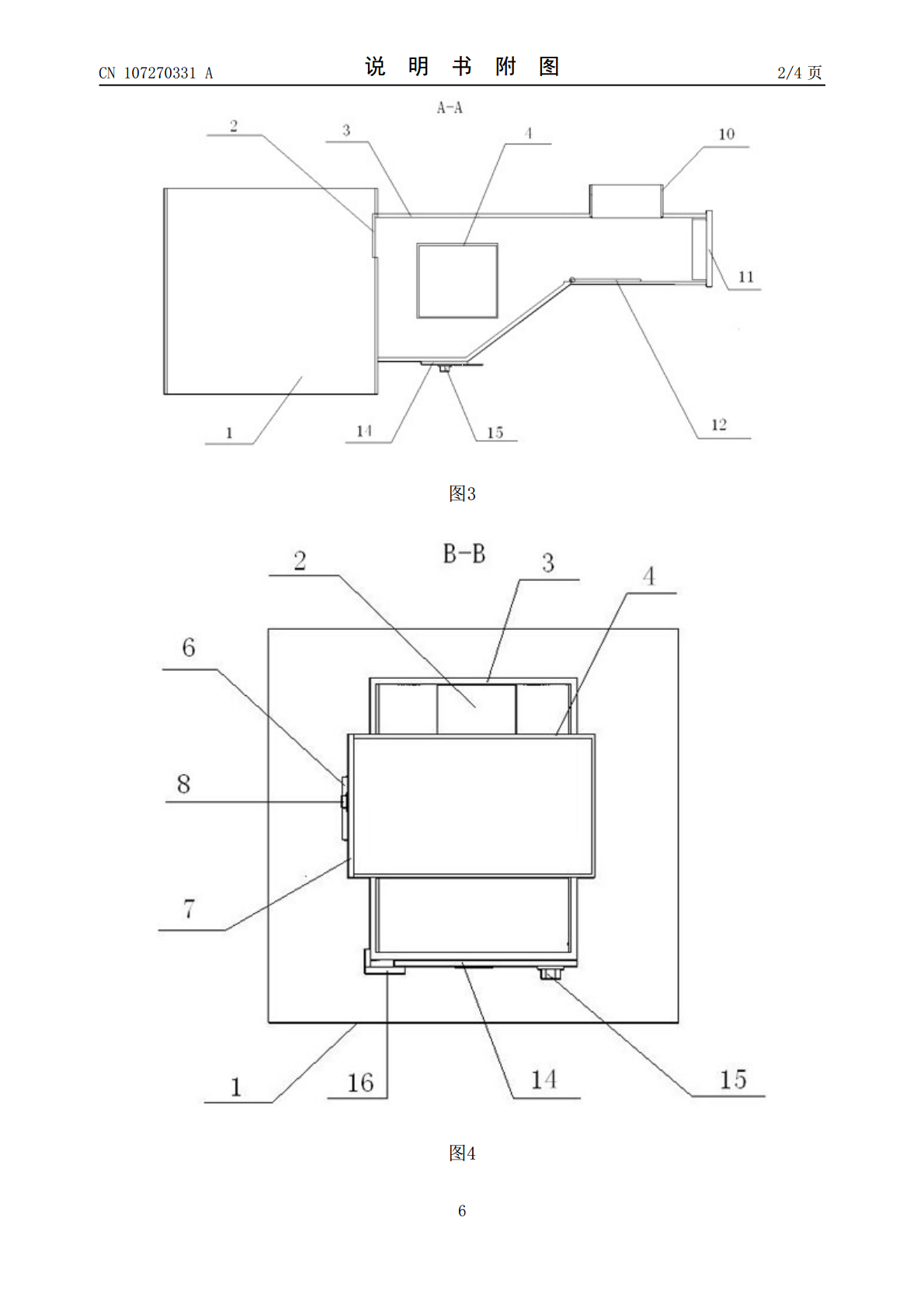

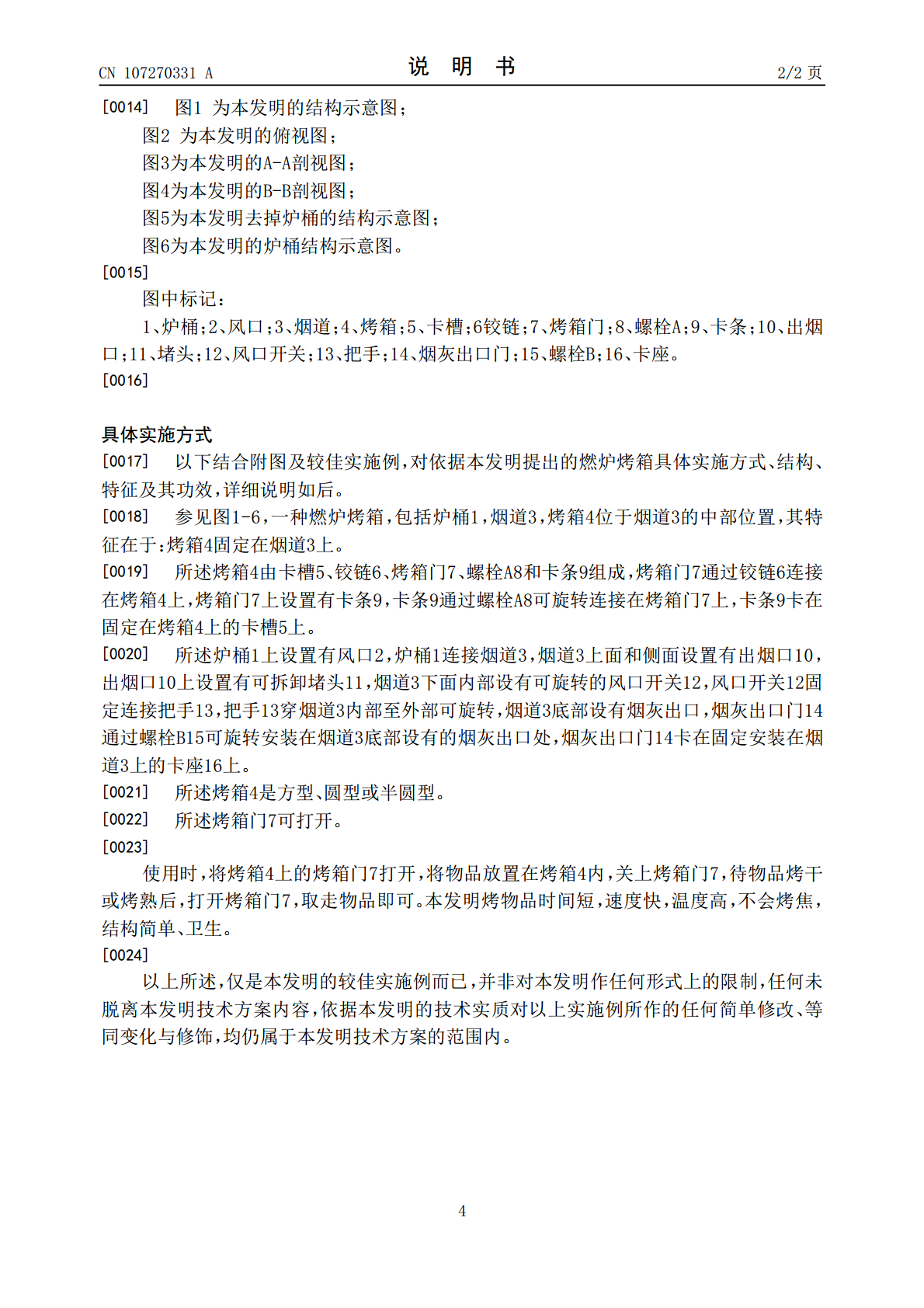

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107270331A(43)申请公布日2017.10.20(21)申请号201710668922.3(22)申请日2017.08.08(71)申请人瓮安县惠芯节能炉厂地址550400贵州省黔南布依族苗族自治州瓮安县雍阳办事处河滨社区白沙井63号(72)发明人聂方伦罗建军(74)专利代理机构贵阳东圣专利商标事务有限公司52002代理人袁庆云(51)Int.Cl.F24B1/26(2006.01)权利要求书1页说明书2页附图4页(54)发明名称燃炉烤箱(57)摘要本发明公开了一种燃炉烤箱，包括炉桶（1），烟道（3），烤箱（4）位于烟道（3）的中间位置，其特征在于：烤箱（4）固定在烟道（3）上。所述烤箱（4）由卡槽（5）、铰链（6）、烤箱门（7）、螺栓A（8）和卡条（9）组成，烤箱门（7）通过铰链（6）连接在烤箱（4）上，烤箱门（7）上设置有卡条（9），卡条（9）通过螺栓A（8）可旋转连接在烤箱门（7）上，卡条（9）卡在固定在烤箱（4）上的卡槽（5）上。本发明烤物品时间短，速度快，温度高，不会烤焦，结构简单、卫生。CN107270331ACN107270331A权利要求书1/1页1.一种燃炉烤箱，包括炉桶（1），烟道（3），烤箱（4）位于烟道（3）的中部位置，其特征在于：烤箱（4）固定在烟道（3）上。2.如权利要求1所述的燃炉烤箱，其特征在于：所述烤箱（4）由卡槽（5）、铰链（6）、烤箱门（7）、螺栓A（8）和卡条（9）组成，烤箱门（7）通过铰链（6）连接在烤箱（4）上，烤箱门（7）上设置有卡条（9），卡条（9）通过螺栓A（8）可旋转连接在烤箱门（7）上，卡条（9）卡在固定在烤箱（4）上的卡槽（5）上。3.如权利要求1所述的燃炉烤箱，其特征在于：炉桶（1）上设置有风口（2），炉桶（1）连接烟道（3），烟道（3）上面和侧面设置有出烟口（10），出烟口（10）上设置有可拆卸堵头（11），烟道（3）下面内部设有可旋转的风口开关（12），风口开关（12）固定连接把手（13），把手（13）穿烟道（3）内部至外部可旋转，烟道（3）底部设有烟灰出口，烟灰出口门（14）通过螺栓B（15）可旋转安装在烟道（3）底部设有的烟灰出口处，烟灰出口门（14）卡在固定安装在烟道（3）上的卡座（16）上。4.如权利要求1或2所述的燃炉烤箱，其特征在于：烤箱（4）是方型、圆形或半圆型。5.如权利要求2所述的燃炉烤箱，其特征在于：烤箱门（7）可打开。2CN107270331A说明书1/2页燃炉烤箱技术领域[0001]本发明属于炉具领域，具体来说涉及一种燃炉烤箱。[0002]背景技术[0003]燃炉在家庭中广泛使用，在燃炉上烤物品，一般是在燃炉面板上、下周围或炉盘面上、灰箱内，在燃炉面板周围上、下烤，时间长，速度慢，温度不够，在炉盘面上、灰箱内烤时间短，速度快，温度高，但容易烤焦，而且不卫生。[0004]发明内容[0005]本发明的目的在于克服上述缺点而提供的一种时间短，速度快，温度高，不会烤焦，结构简单、卫生的燃炉烤箱。[0006]本发明的目的及解决其主要技术问题是采用以下技术方案来实现的：本发明的一种燃炉烤箱，包括炉桶，烟道，烤箱位于烟道的中部位置，其特征在于：烤箱固定在烟道上。[0007]上述的燃炉底座，其特征在于：所述烤箱由卡槽、铰链、烤箱门、螺栓A和卡条组成，烤箱门通过铰链连接在烤箱上，烤箱门上设置有卡条，卡条通过螺栓A可旋转连接在烤箱门上，卡条卡在固定在烤箱上的卡槽上。[0008]上述的燃炉底座，其特征在于：所述炉桶上设置有风口，炉桶连接烟道，烟道上面和侧面设置有出烟口，出烟口上设置有可拆卸堵头，烟道下面内部设有可旋转的风口开关，风口开关固定连接把手，把手穿烟道内部至外部可旋转，烟道底部设有烟灰出口，烟灰出口门通过螺栓B可旋转安装在烟道底部设有的烟灰出口处，烟灰出口门卡在固定安装在烟道上的卡座上。[0009]上述的燃炉底座，其特征在于：所述烤箱是方型、圆型或半圆型。[0010]上述的燃炉底座，其特征在于：所述烤箱门可打开。[0011]本发明与现有技术相比，具有明显的有益效果，从以上技术方案可知：烤箱位于烟道的中间位置，烤箱固定在烟道上。热气从烤箱周围快速通过，烤箱内温度快速升高，实现了烤物品时间短，速度快，温度高，热气是快速通过，物品放置在烤箱内，不会烤焦；烤箱由卡槽、铰链、烤箱门、螺栓A和卡条组成，烤箱门通过铰链连接在烤箱上，烤箱门上设置有卡条，卡条通过螺栓A可旋转连接在烤箱门上，卡条卡在固定在烤箱上的卡槽上。实现了在烤物品时将烤箱门关上，烤箱内热量不会散发出来，烤物品更时间短，速度更快，温度更高，不会烤焦，而且卫生。[0012]本发明的具体实施方式由以下实施例及其附图详细给出
