一种氮化硅纳米材料的制备方法.pdf

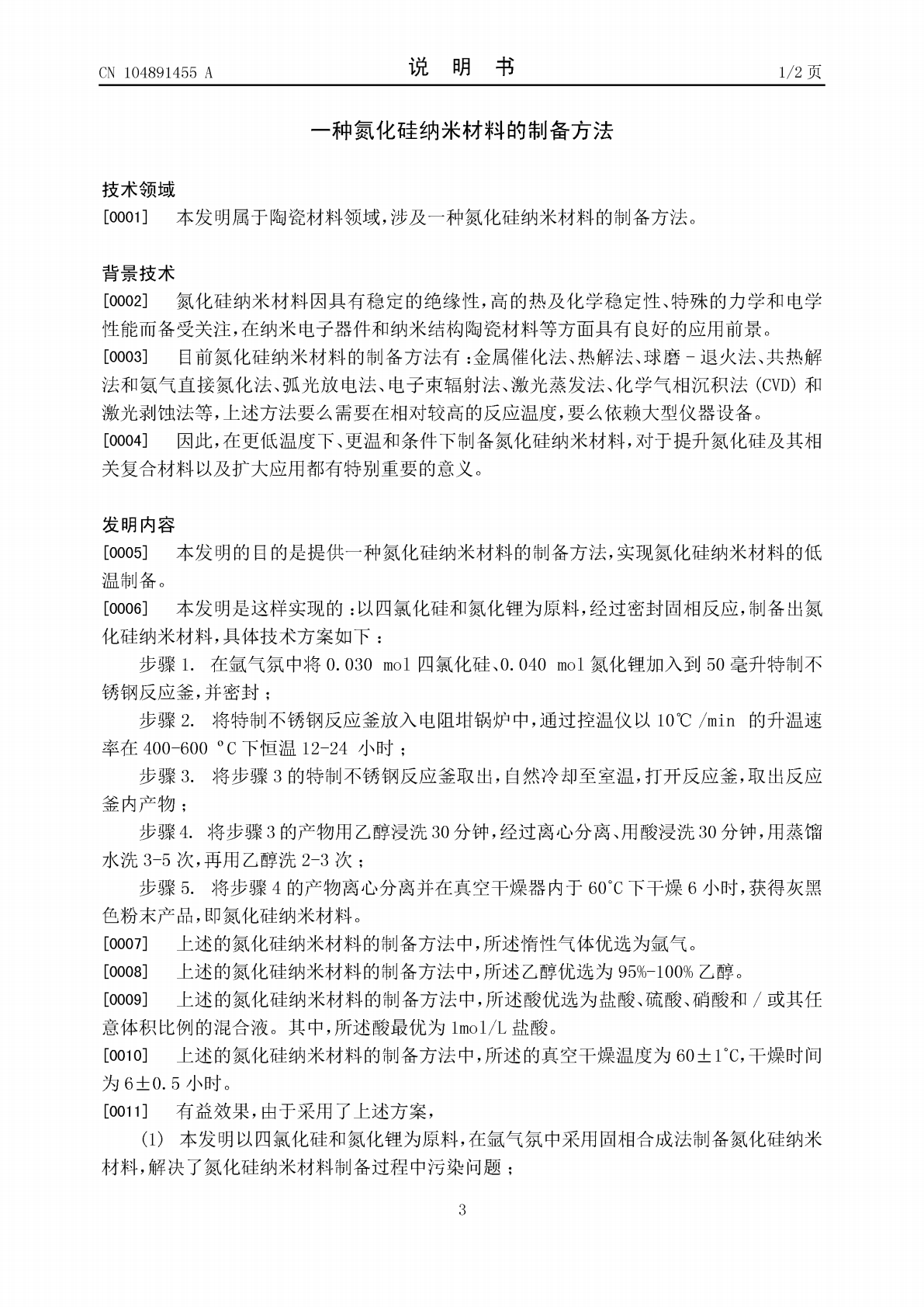

一种氮化硅纳米材料的制备方法，属于陶瓷材料的制备方法。该方法是在氩气气氛中，将四氯化硅和氮化锂混合物置于特制不锈钢反应釜并密封，放入电阻坩锅炉内加热，产物经醇洗、酸洗和水洗至中性，分离干燥即可获得氮化硅纳米材料。该制备氮化硅纳米材料的方法，所需设备简单，反应温度较低，反应时间变短、环境友好、操作简单易控，所得产物形貌较好，原料廉价，反应条件温和，操作简便，易于实现工业化生产，在相关领域的应用提供了进一步的便利条件，具有重大的实用价值。

2023-06-19

10

189KB

一种氮化硅纳米材料的制备方法.pdf

本发明公开了一种氮化硅纳米材料的制备方法，该方法为：一、采用有机聚合物/二氧化硅复合吸声隔热材料作为前躯体，将前躯体置于陶瓷坩埚中，然后一同置于高温加热炉中；二、先向炉内通入氮气，然后保持通气速率不变，将炉温升至300℃～500℃，保温；三、保持通气速率不变，将炉温升至1400℃～1800℃，保温；四、停止加热并保持氮气的通气速率不变，冷却后取出陶瓷坩埚内的产物，得到氮化硅纳米材料。采用本发明的方法制备的氮化硅纳米材料具有三维拓扑结构，该材料以氮化硅作为骨架材料，微气孔贯穿于氮化硅中，微气孔的存在使得该材

2023-06-20

10

2.1MB

一种低维氮化硅纳米材料的制备方法.pdf

本发明公开了一种低维氮化硅纳米材料的制备方法，包括以下步骤：1)将SiO粉末置于坩埚底部，分别将纳米碳粉、碳纳米管、碳纤维等材料置于坩埚中部，再将坩埚放在多功能烧结炉中，抽真空至真空度低于10

2023-06-18

10

411KB

一种氮化硅纳米片的制备方法.pdf

本发明的目的在于提供一种氮化硅纳米片的制备方法，通过该方法制备的氮化硅纳米片具有形貌均匀，尺寸可控以及制备方法简单、成本低廉的特点。包括以下步骤：S1、将SiO粉末和石墨烯粉末在球磨机中球磨混合均匀；S2、取出S1中的混合粉末，再向其中加入适量的碳酸氢氨，使用研钵研磨后待用；S3、将S2中混合有碳酸氢铵的混合物平铺在石墨坩埚中，控制其厚度，然后盖上坩埚盖；S4、将S3中的坩埚放置在烧结炉中，依次经过抽气和充气的过程后，开始程序升温，升温至反应温度后，保温2‑3h后反应完成即可得到最终产物。

2023-06-16

10

276KB

一种氮化硅纳米纤维毡的制备方法.pdf

一种氮化硅纳米纤维毡的制备方法，其包括以下步骤：（1）选取石墨基板，清洗干燥；（2）将含Si-C键的聚合物和石墨基板放入反应炉；（3）将反应炉内压力抽至100Pa以下；（4）向反应炉中通氮气或氨气；（5）向反应炉中通NH3或NH3与惰性气氛的混合气，升温至500~1400℃时，保温0.4~3小时；（6）停止通入NH3或NH3与惰性气氛的混合气，再改通氮气或密闭炉体，随炉冷却；（7）当反应炉温度降到100℃以下时，取出石墨基板，即成。本发明原料易得，工艺简单易于控制，合成温度低，成本低，产量高，容易实现规模

2023-06-20

10

578KB
