一种快速测定煤中灰分的方法.pdf

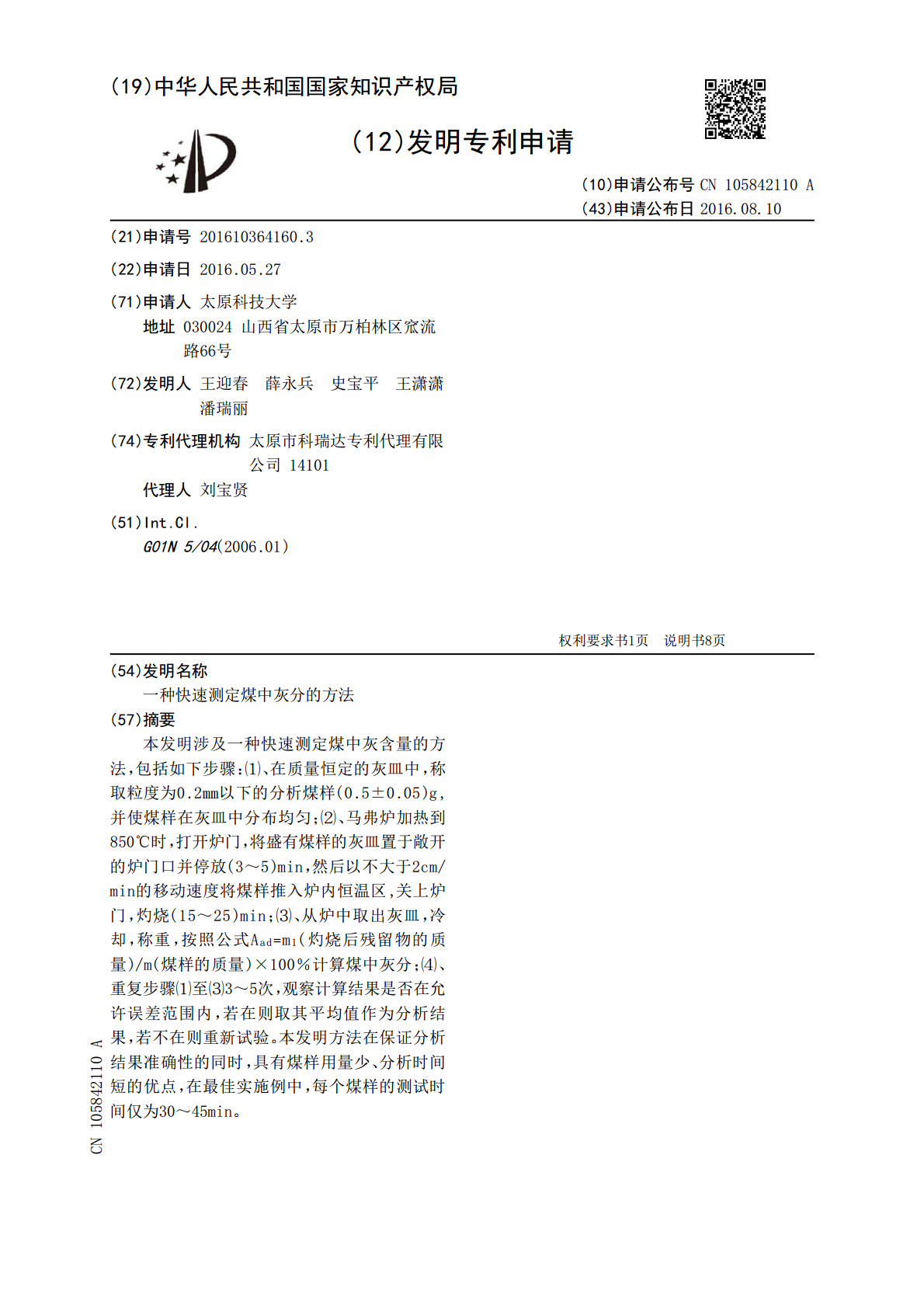

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105842110A(43)申请公布日2016.08.10(21)申请号201610364160.3(22)申请日2016.05.27(71)申请人太原科技大学地址030024山西省太原市万柏林区窊流路66号(72)发明人王迎春薛永兵史宝平王潇潇潘瑞丽(74)专利代理机构太原市科瑞达专利代理有限公司14101代理人刘宝贤(51)Int.Cl.G01N5/04(2006.01)权利要求书1页说明书8页(54)发明名称一种快速测定煤中灰分的方法(57)摘要本发明涉及一种快速测定煤中灰含量的方法，包括如下步骤：⑴、在质量恒定的灰皿中，称取粒度为0.2㎜以下的分析煤样(0.5±0.05)g,并使煤样在灰皿中分布均匀；⑵、马弗炉加热到850℃时，打开炉门，将盛有煤样的灰皿置于敞开的炉门口并停放(3～5)min，然后以不大于2cm/min的移动速度将煤样推入炉内恒温区,关上炉门，灼烧(15～25)min；⑶、从炉中取出灰皿，冷却，称重，按照公式Aad﹦m1(灼烧后残留物的质量)/m(煤样的质量)×100％计算煤中灰分；⑷、重复步骤⑴至⑶3～5次，观察计算结果是否在允许误差范围内，若在则取其平均值作为分析结果，若不在则重新试验。本发明方法在保证分析结果准确性的同时，具有煤样用量少、分析时间短的优点，在最佳实施例中，每个煤样的测试时间仅为30～45min。CN105842110ACN105842110A权利要求书1/1页1.一种快速测定煤中灰分的方法，包括如下步骤：步骤一，在预先灼烧称准至0.0001g的质量恒定的灰皿中，称取粒度为0.2㎜以下的分析煤样(0.5±0.05)g,称准至0.0001g，轻轻摇动灰皿，使煤样在灰皿中分布均匀，将盛有煤样的灰皿预先排放在耐热瓷板或石棉板上；步骤二，将盛有煤样的灰皿置于敞开炉门温度已维持在(815±10)℃的马弗炉炉门口处，停放(3～5)min，然后再以不大于2cm/min的移动速度将煤样逐渐向炉内推进约50㎜，待煤样表面明显氧化变色后，再将所述盛有煤样的灰皿推入马弗炉内中央恒温区,关上炉门，在(815±10)℃的温度下灼烧(15～25)min，待煤样表面不见火星后，继续检查性灼烧(2～10)min；步骤三，从所述马弗炉炉中取出灰皿，冷却后称量，按照公式Aad﹦m1/m×100％计算煤中灰分，式中：Aad—空气干燥基煤样的灰分(﹪)、m—空气干燥基煤样的质量(g)、m1—灼烧后残留物的质量(g)；步骤四，重复步骤一至步骤三(3～5)次，观察计算结果是否在允许误差范围内，若在则取其平均值作为分析结果，若不在则重新试验。2.根据权利要求1所述的快速测定煤中灰分的方法，其特征在于，所述灰皿为长49mm、宽20mm、高12mm的瓷质长方形瓷皿，所述瓷质长方形瓷皿中煤样试样的厚度保持在约50mg/cm2。3.根据权利要求1或2所述的快速测定煤中灰分的方法，其特征在于，所述步骤二中，盛有煤样的灰皿在敞开的马弗炉炉门口处停放至煤样表面明显氧化变色，然后再以不大于1cm/min的移动速度将所述煤样逐渐向炉内推进约50㎜，待煤样表面明显氧化变色后，再将所述盛有煤样的灰皿推入马弗炉内中央恒温区,关上炉门进行灼烧和检查性灼烧操作。4.根据权利要求3所述的快速测定煤中灰分的方法，其特征在于，所述盛有煤样的灰皿推入所述马弗炉炉内(815±10)℃中央恒温区内灼烧至煤样表面不见火星后，若煤样灰分在15﹪以下者，继续灼烧(3～5)min；若煤样灰分在15﹪以上者，则继续灼烧(5～7)min，然后取出所述瓷皿，冷却后称量计算。5.根据权利要求4所述的快速测定煤中灰分的方法，其特征在于，所述马弗炉炉内(815±10)℃中央恒温区每次放置2～3个盛有煤样的灰皿。2CN105842110A说明书1/8页一种快速测定煤中灰分的方法技术领域[0001]本发明属于煤质分析测试领域，特别涉及一种快速测定煤中灰含量的方法。背景技术[0002]煤中灰分是指煤中所有可燃物完全燃烧，煤中矿物质在一定温度下产生一系列分解、化合等复杂反应后剩下的残渣，所以准确地讲，应称为煤的灰分产率。然而实际生产中，煤无论是用来炼焦、气化、燃烧还是煤炭精深加工等，虽然用途不同，但都是利用煤中的有机质。例如，在炼焦工业中，灰分过高会降低焦炭的质量，消耗更多的原材料；作为燃烧燃料时，灰分过高会降低热效率，并增加排渣工作量；作为气化原料，灰分过高往往会由于结渣而引起操作困难，降低合成气的质量及转化率。因此，煤炭贸易过程中煤炭质量的评价以及煤炭加工利用过程中，快速准确地测定煤中灰分具有十分重要的意义。[0003]目前，煤中灰分测定方法在国标中(GB/T212-2008)有两种方法，即缓慢灰化法和快速灰化法。
