熔锌保温炉.pdf

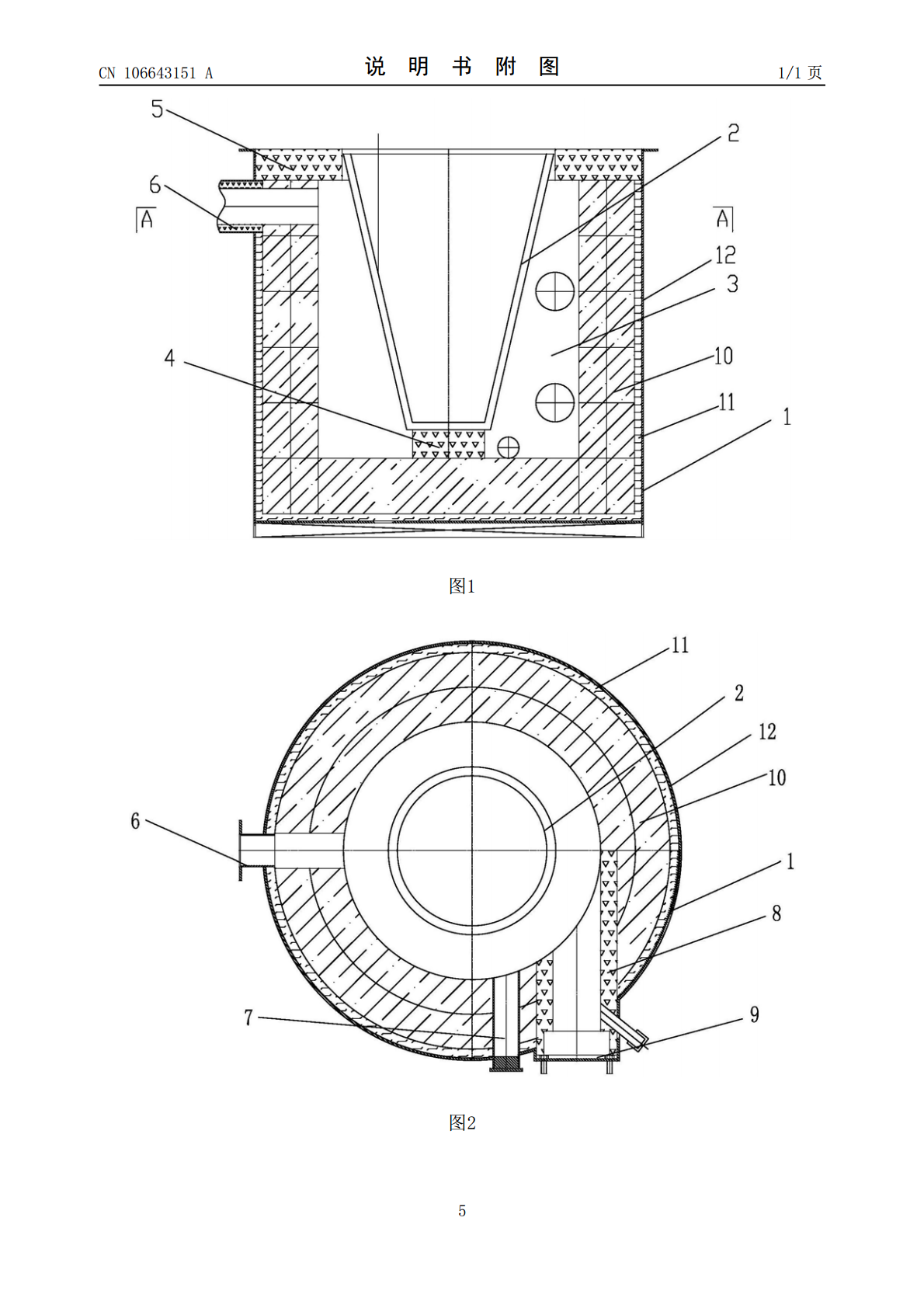

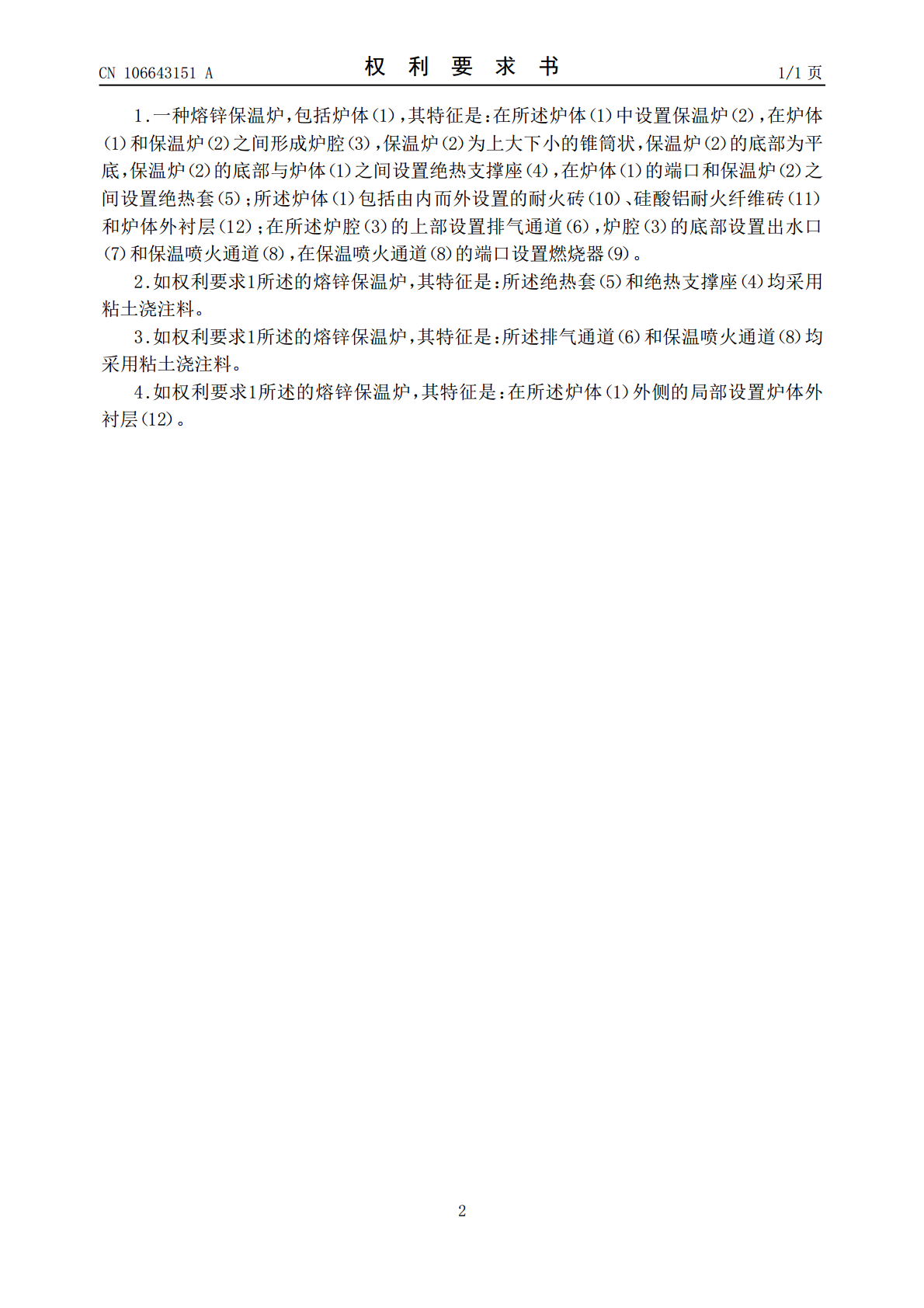

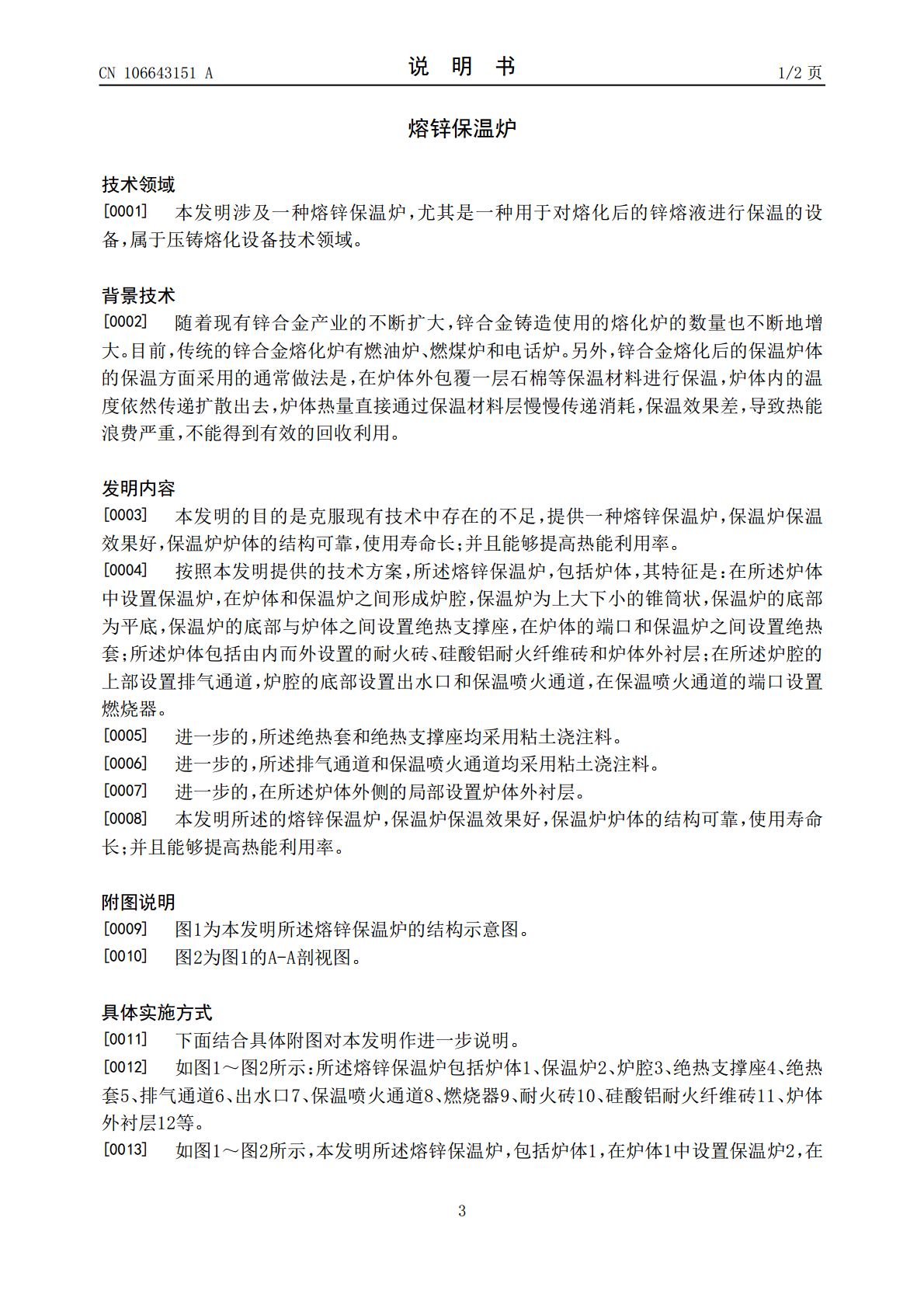

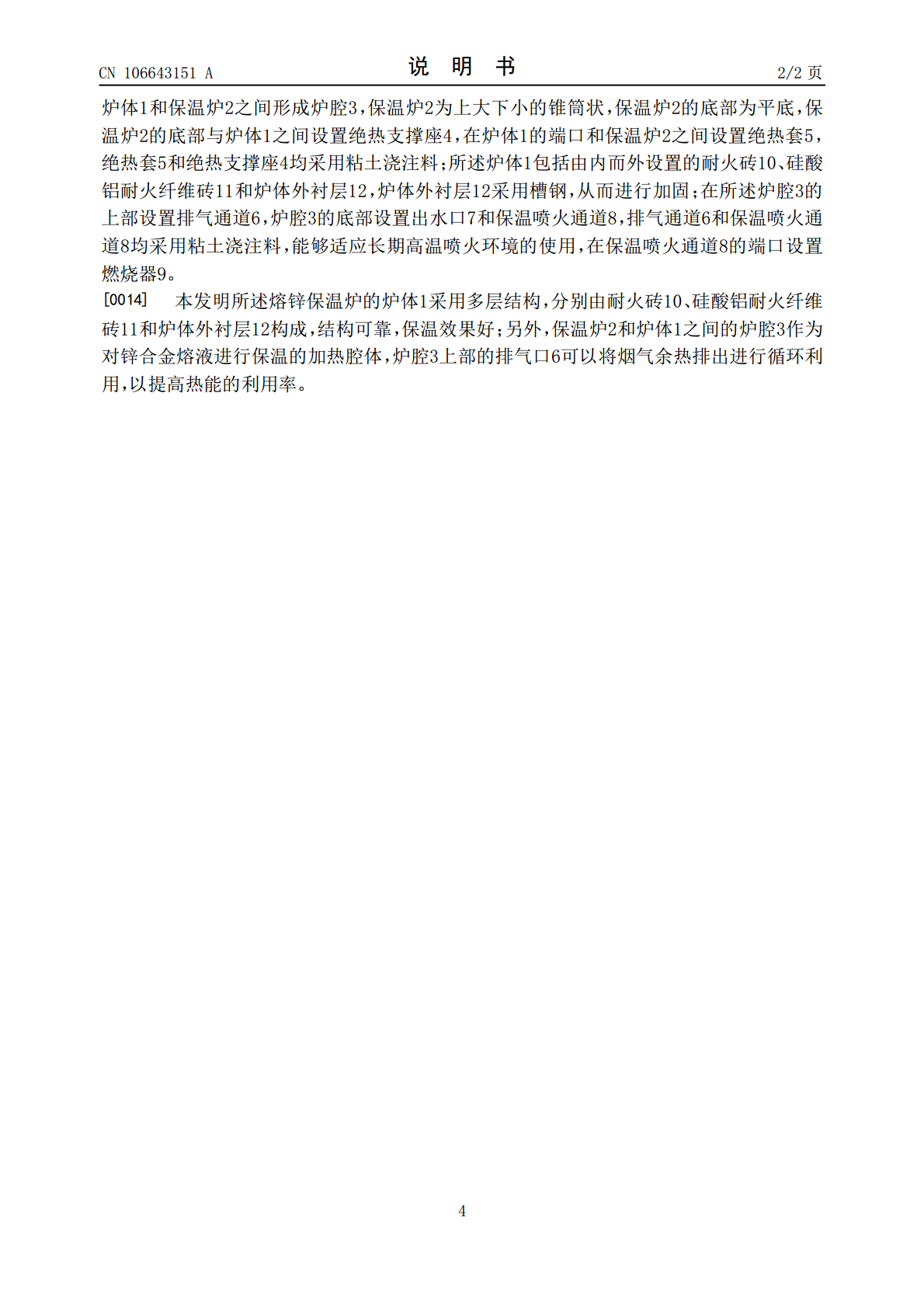

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106643151A(43)申请公布日2017.05.10(21)申请号201611067798.7(22)申请日2016.11.28(71)申请人无锡市莱达热工工程有限公司地址214142江苏省无锡市新吴区硕放工业园新宅路6号(72)发明人俞雪峰(74)专利代理机构无锡市大为专利商标事务所(普通合伙)32104代理人曹祖良刘海(51)Int.Cl.F27B14/08(2006.01)权利要求书1页说明书2页附图1页(54)发明名称熔锌保温炉(57)摘要本发明涉及一种熔锌保温炉，包括炉体，其特征是：在所述炉体中设置保温炉，在炉体和保温炉之间形成炉腔，保温炉为上大下小的锥筒状，保温炉的底部为平底，保温炉的底部与炉体之间设置绝热支撑座，在炉体的端口和保温炉之间设置绝热套；所述炉体包括由内而外设置的耐火砖、硅酸铝耐火纤维砖和炉体外衬层；在所述炉腔的上部设置排气通道，炉腔的底部设置出水口和保温喷火通道，在保温喷火通道的端口设置燃烧器。所述绝热套和绝热支撑座均采用粘土浇注料。所述排气通道和保温喷火通道均采用粘土浇注料。本发明所述的熔锌保温炉，保温炉保温效果好，保温炉炉体的结构可靠，使用寿命长；并且能够提高热能利用率。CN106643151ACN106643151A权利要求书1/1页1.一种熔锌保温炉，包括炉体（1），其特征是：在所述炉体（1）中设置保温炉（2），在炉体（1）和保温炉（2）之间形成炉腔（3），保温炉（2）为上大下小的锥筒状，保温炉（2）的底部为平底，保温炉（2）的底部与炉体（1）之间设置绝热支撑座（4），在炉体（1）的端口和保温炉（2）之间设置绝热套（5）；所述炉体（1）包括由内而外设置的耐火砖（10）、硅酸铝耐火纤维砖（11）和炉体外衬层（12）；在所述炉腔（3）的上部设置排气通道（6），炉腔（3）的底部设置出水口（7）和保温喷火通道（8），在保温喷火通道（8）的端口设置燃烧器（9）。2.如权利要求1所述的熔锌保温炉，其特征是：所述绝热套（5）和绝热支撑座（4）均采用粘土浇注料。3.如权利要求1所述的熔锌保温炉，其特征是：所述排气通道（6）和保温喷火通道（8）均采用粘土浇注料。4.如权利要求1所述的熔锌保温炉，其特征是：在所述炉体（1）外侧的局部设置炉体外衬层（12）。2CN106643151A说明书1/2页熔锌保温炉技术领域[0001]本发明涉及一种熔锌保温炉，尤其是一种用于对熔化后的锌熔液进行保温的设备，属于压铸熔化设备技术领域。背景技术[0002]随着现有锌合金产业的不断扩大，锌合金铸造使用的熔化炉的数量也不断地增大。目前，传统的锌合金熔化炉有燃油炉、燃煤炉和电话炉。另外，锌合金熔化后的保温炉体的保温方面采用的通常做法是，在炉体外包覆一层石棉等保温材料进行保温，炉体内的温度依然传递扩散出去，炉体热量直接通过保温材料层慢慢传递消耗，保温效果差，导致热能浪费严重，不能得到有效的回收利用。发明内容[0003]本发明的目的是克服现有技术中存在的不足，提供一种熔锌保温炉，保温炉保温效果好，保温炉炉体的结构可靠，使用寿命长；并且能够提高热能利用率。[0004]按照本发明提供的技术方案，所述熔锌保温炉，包括炉体，其特征是：在所述炉体中设置保温炉，在炉体和保温炉之间形成炉腔，保温炉为上大下小的锥筒状，保温炉的底部为平底，保温炉的底部与炉体之间设置绝热支撑座，在炉体的端口和保温炉之间设置绝热套；所述炉体包括由内而外设置的耐火砖、硅酸铝耐火纤维砖和炉体外衬层；在所述炉腔的上部设置排气通道，炉腔的底部设置出水口和保温喷火通道，在保温喷火通道的端口设置燃烧器。[0005]进一步的，所述绝热套和绝热支撑座均采用粘土浇注料。[0006]进一步的，所述排气通道和保温喷火通道均采用粘土浇注料。[0007]进一步的，在所述炉体外侧的局部设置炉体外衬层。[0008]本发明所述的熔锌保温炉，保温炉保温效果好，保温炉炉体的结构可靠，使用寿命长；并且能够提高热能利用率。附图说明[0009]图1为本发明所述熔锌保温炉的结构示意图。[0010]图2为图1的A-A剖视图。具体实施方式[0011]下面结合具体附图对本发明作进一步说明。[0012]如图1～图2所示：所述熔锌保温炉包括炉体1、保温炉2、炉腔3、绝热支撑座4、绝热套5、排气通道6、出水口7、保温喷火通道8、燃烧器9、耐火砖10、硅酸铝耐火纤维砖11、炉体外衬层12等。[0013]如图1～图2所示，本发明所述熔锌保温炉，包括炉体1，在炉体1中设置保温炉2，在3CN106643151A说明书2/2页炉体1和保温炉2之间形成炉腔3，保温炉2为上大下小的锥筒状，保温炉2的底部为平底，保温炉2的底部与炉体1之间设置绝热支撑座4，在炉体1
