一种6016铝合金板材的制备方法.pdf

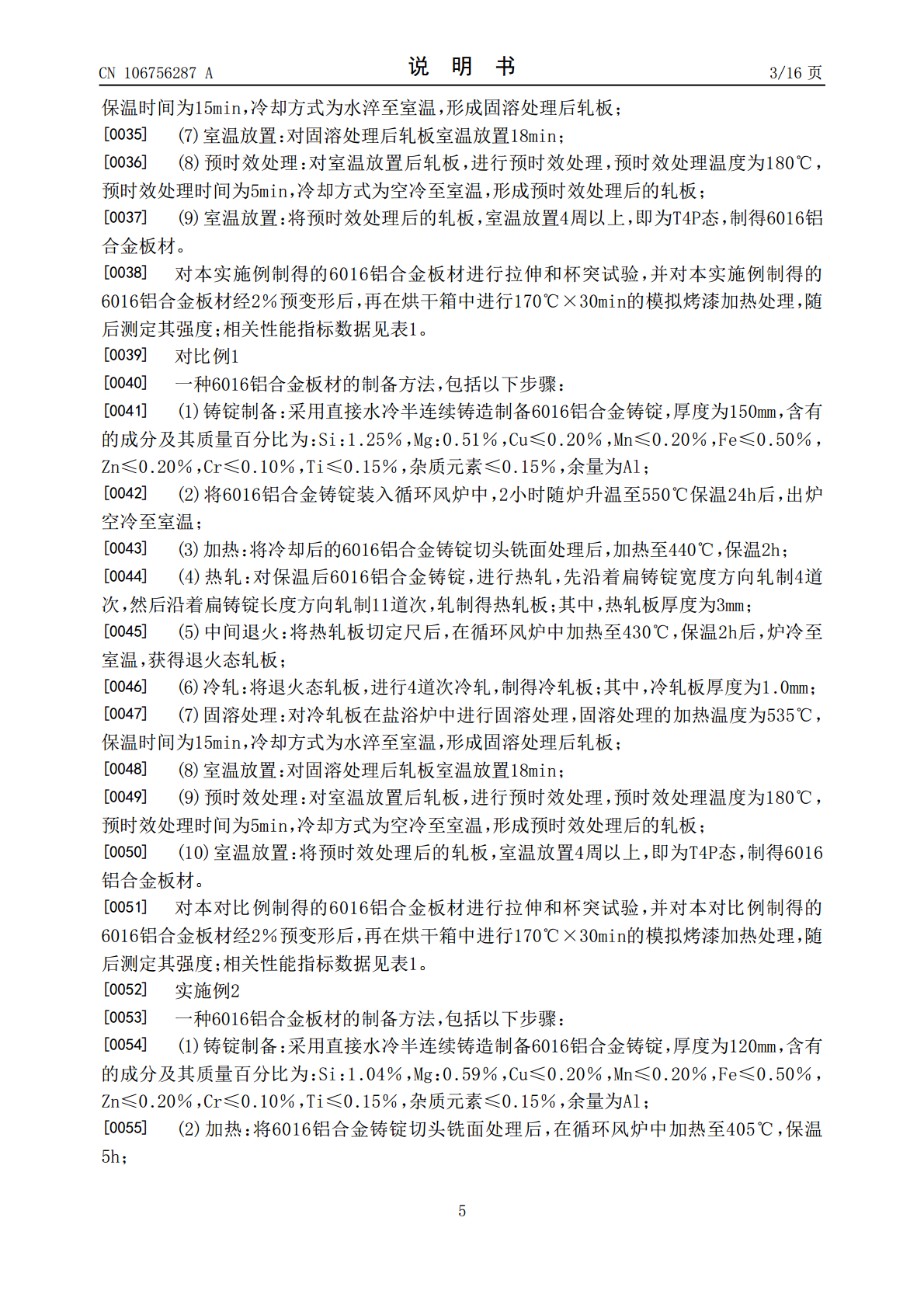

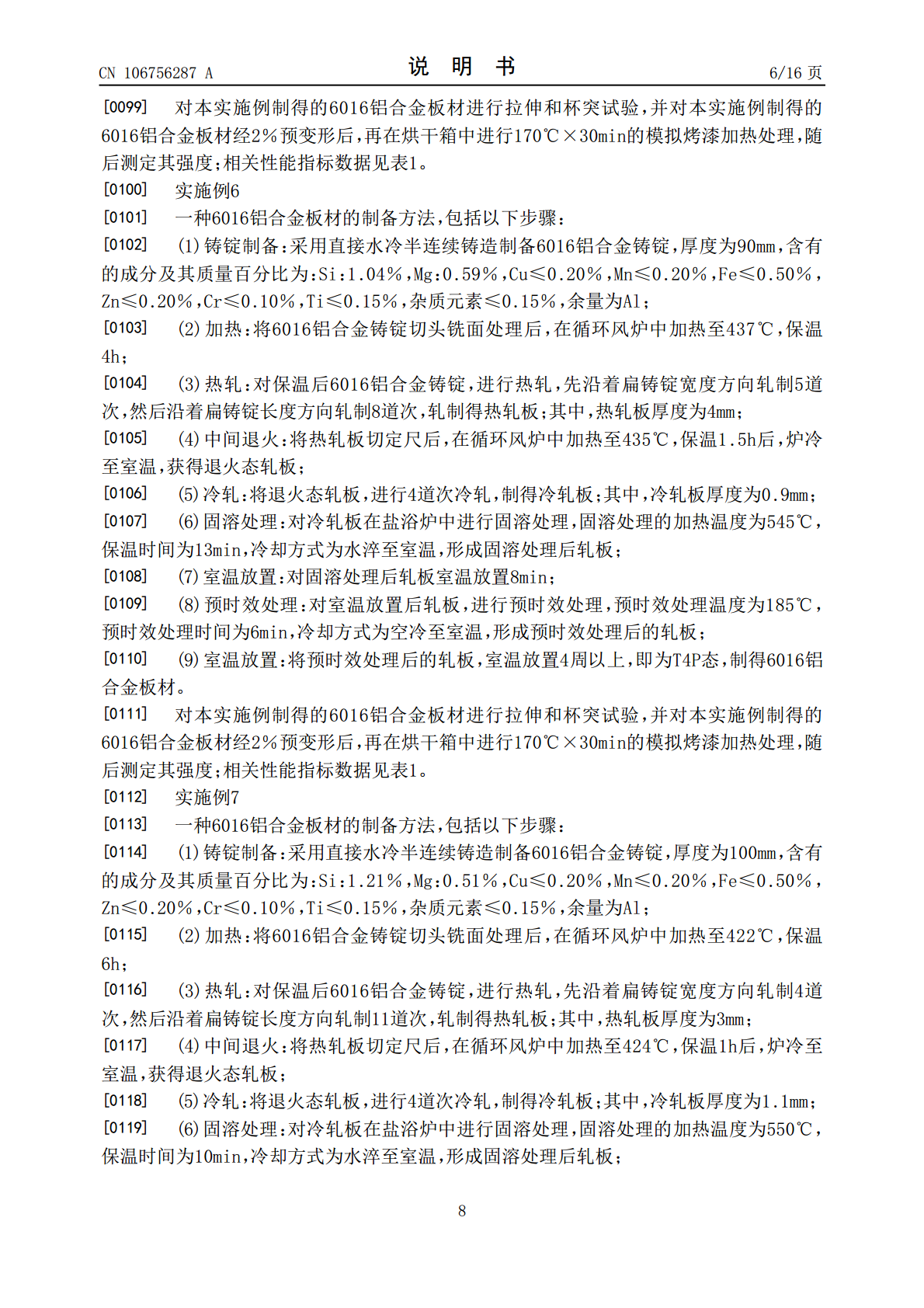

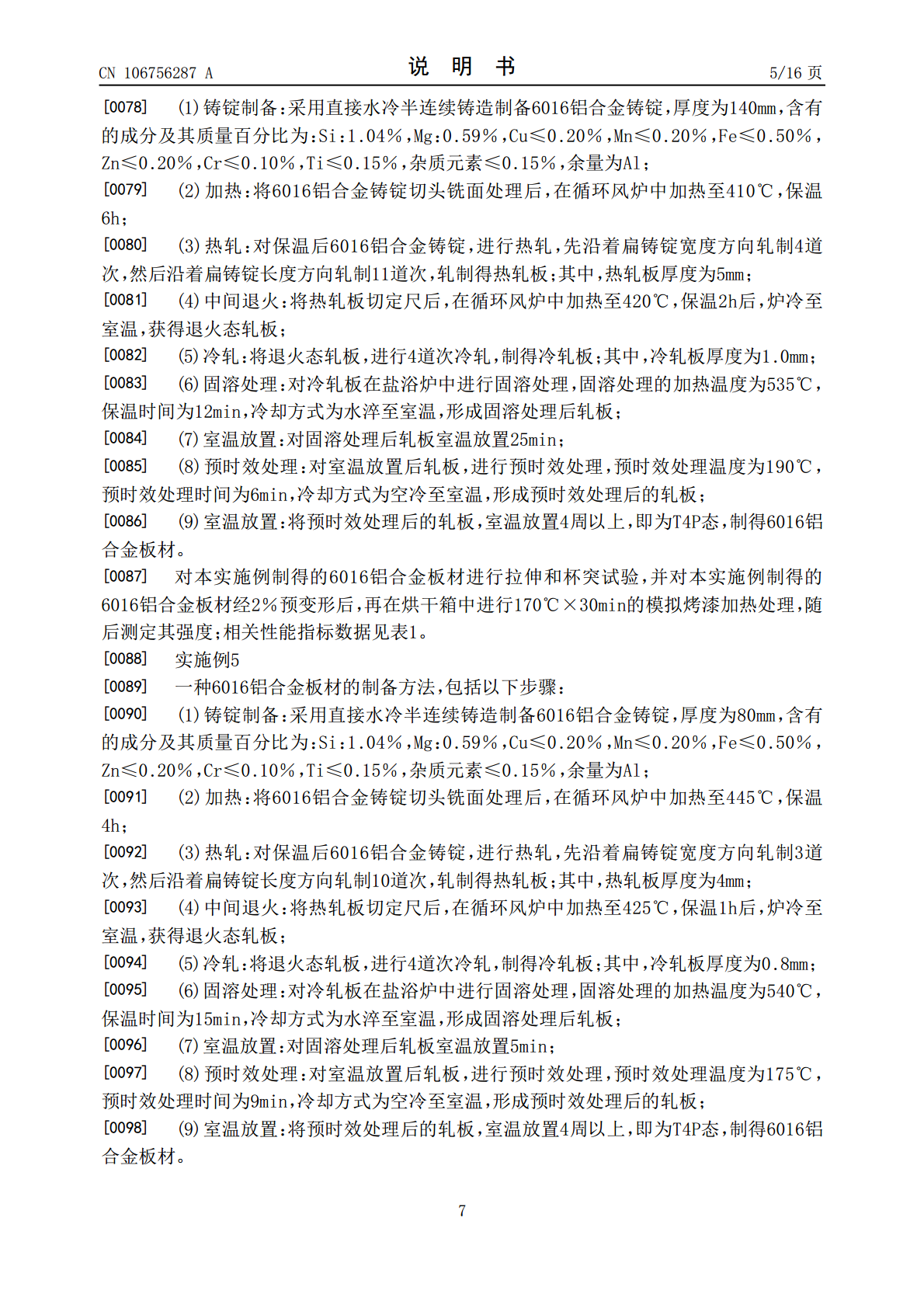

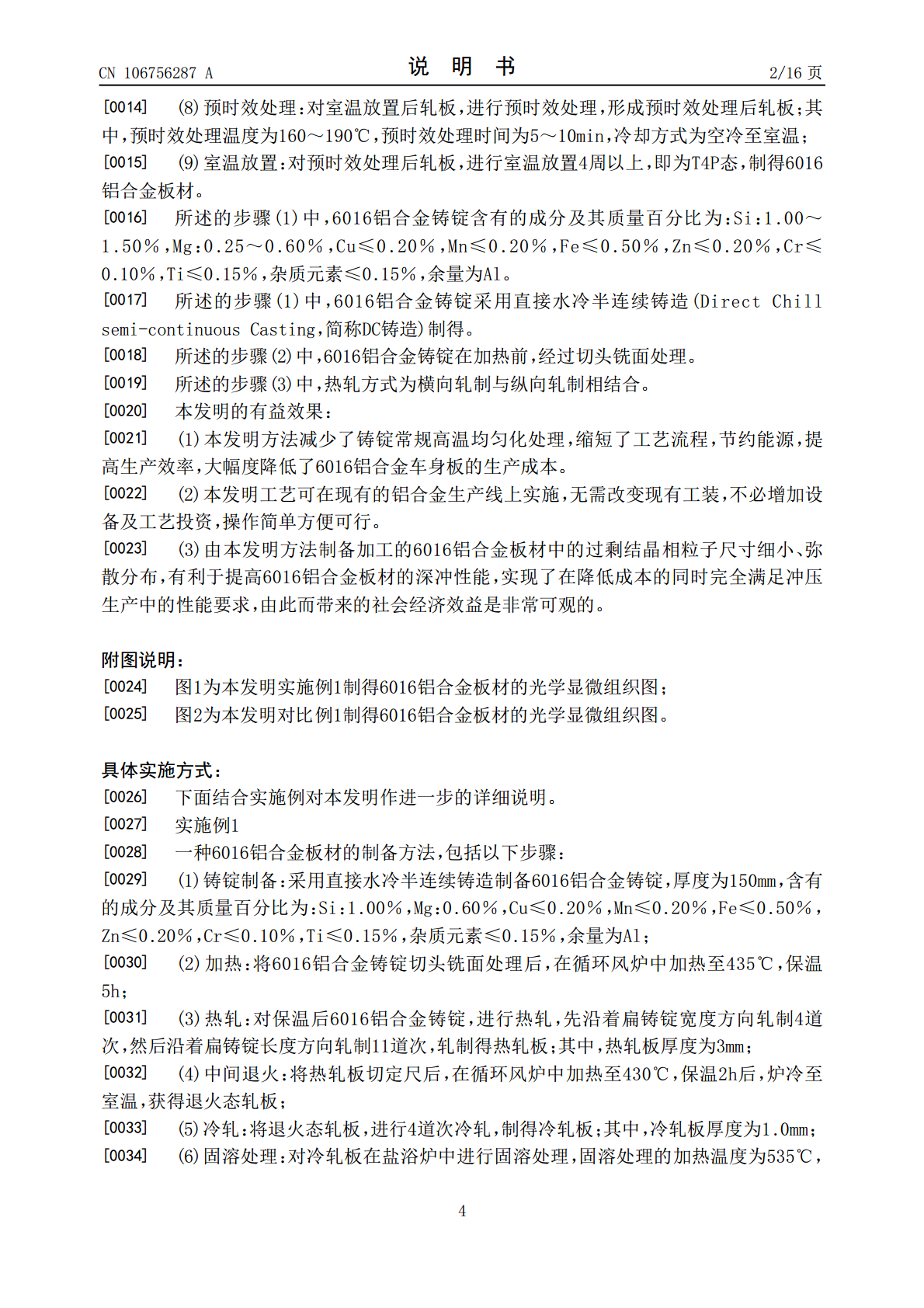

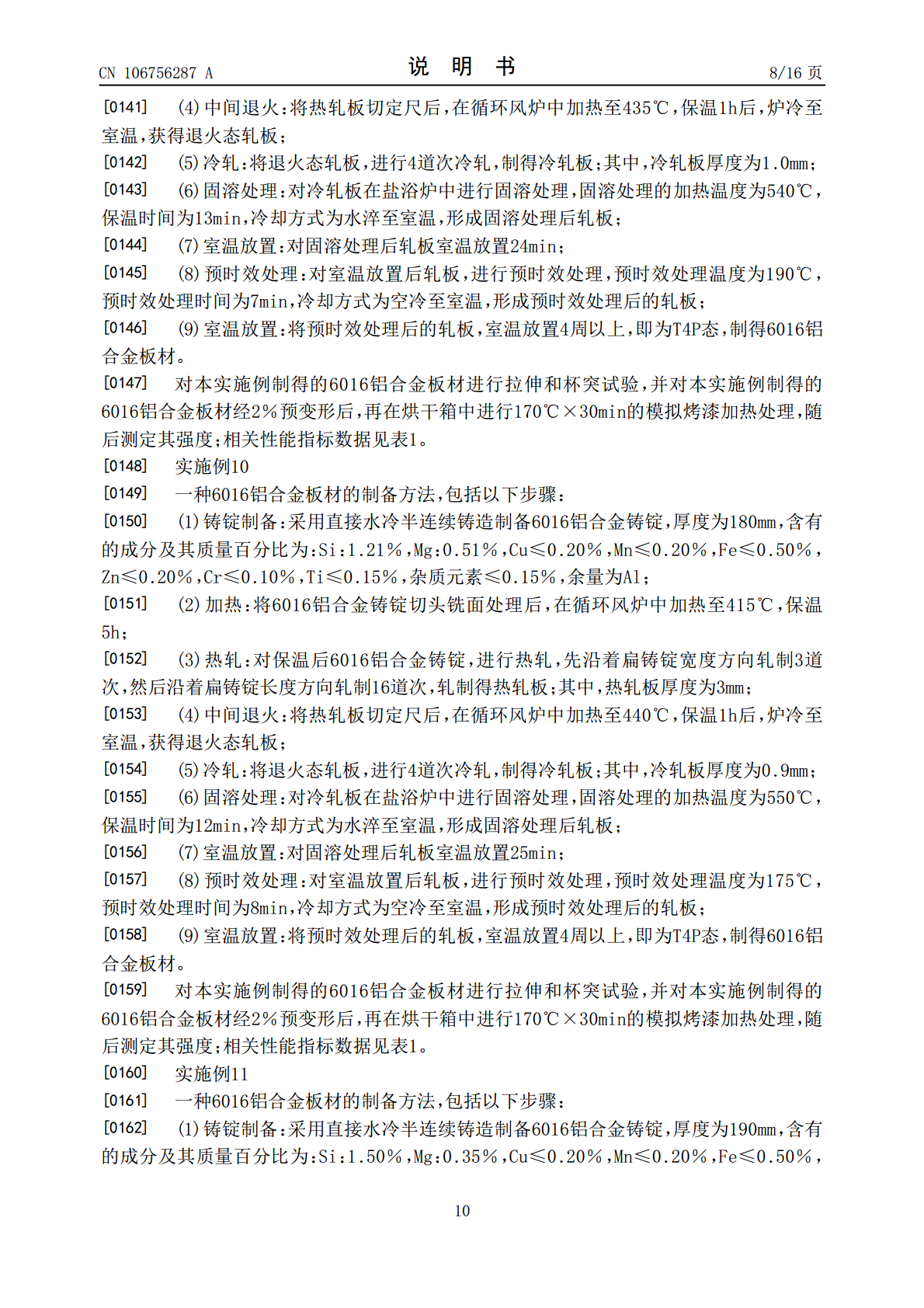

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106756287A(43)申请公布日2017.05.31(21)申请号201611006528.5(22)申请日2016.11.16(71)申请人东北大学地址110819辽宁省沈阳市和平区文化路3号巷11号(72)发明人王光东张泽宇贾存发许圆田妮赵刚(74)专利代理机构沈阳东大知识产权代理有限公司21109代理人刘晓岚(51)Int.Cl.C22C21/02(2006.01)C22F1/043(2006.01)权利要求书1页说明书16页附图1页(54)发明名称一种6016铝合金板材的制备方法(57)摘要一种6016铝合金板材的制备方法，包括以下步骤：制备6016铝合金铸锭；将其加热至400～460℃，保温后热轧得热轧板；将热轧板加热至420～440℃，保温后炉冷至室温，冷轧得冷轧板；再经固溶处理、室温放置、预时效处理，以及再次室温放置，即为T4P态，制得6016铝合金板材。该方法减少了铸锭常规高温均匀化处理，缩短工艺流程，节约能源，提高生产效率，大幅度降低成本；并可在现有铝合金生产线上实施，不必增加设备及工艺投资，操作简单方便；制得6016铝合金板材中的过剩结晶相粒子尺寸细小、弥散分布，利于提高6016铝板冲压性能，实现了在降低成本同时完全满足冲压生产中的性能要求。CN106756287ACN106756287A权利要求书1/1页1.一种6016铝合金板材的制备方法，其特征在于，包括以下步骤：(1)铸锭制备：制备6016铝合金铸锭；(2)加热：将6016铝合金铸锭，加热至400～460℃，保温3～6h；(3)热轧：对保温后6016铝合金铸锭，进行热轧，制得热轧板；其中，热轧板厚度为3～6mm；(4)中间退火：将热轧板在420～440℃，保温1～2h后，炉冷至室温，获得炉冷后轧板；(5)冷轧：将炉冷后轧板，进行冷轧，制得冷轧板；其中，冷轧板厚度为0.8～1.2mm；(6)固溶处理：对冷轧板进行固溶处理，形成固溶处理后轧板；其中，固溶处理的加热温度为535～550℃，保温时间为10～15min，冷却方式为水淬至室温；(7)室温放置：对固溶处理后轧板室温放置5～30min；(8)预时效处理：对室温放置后轧板，进行预时效处理，形成预时效处理后轧板；其中，预时效处理温度为160～190℃，预时效处理时间为5～10min，冷却方式为空冷至室温；(9)室温放置：对预时效处理后轧板，进行室温放置4周以上，即为T4P态，制得6016铝合金板材。2.根据权利要求1所述的6016铝合金板材的制备方法，其特征在于，所述的步骤(1)中，6016铝合金铸锭含有的成分及其质量百分比为：Si：1.00～1.50％，Mg：0.25～0.60％，Cu≤0.20％，Mn≤0.20％，Fe≤0.50％，Zn≤0.20％，Cr≤0.10％，Ti≤0.15％，杂质元素≤0.15％，余量为Al。3.根据权利要求1所述的6016铝合金板材的制备方法，其特征在于，所述的步骤(1)中，6016铝合金铸锭采用直接水冷半连续铸造制得。4.根据权利要求1所述的6016铝合金板材的制备方法，其特征在于，所述的步骤(2)中，6016铝合金铸锭在加热前，经过切头铣面处理。5.根据权利要求1所述的6016铝合金板材的制备方法，其特征在于，所述的步骤(3)中，热轧方式为横向轧制与纵向轧制相结合。2CN106756287A说明书1/16页一种6016铝合金板材的制备方法技术领域：[0001]本发明属于铝合金技术领域，具体涉及一种6016铝合金板材的制备方法。背景技术：[0002]可热处理强化的6xxx铝合金板材由于具有高的比强度、良好的成形性及烘烤硬化能力、抗蚀易回收等特点已经成为首选的轻质汽车车身板材料。过去曾用于生产汽车车身的铝板种类主要有6009-T4P、6010-T4P、6111-T4P、6016-T4P、6022-T4P等。其中，欧洲和日本青睐于使用合金元素含量较低6016合金板材，其烤漆后的强度较低，但成形性非常好且冲压时不会出现吕德斯带。然而，目前铝合金车身板材料成本是传统车身板材料-钢板的2～4倍，这严重阻碍了汽车车身铝化的进程。因此，降低6016铝合金车身板的生产成本势在必行。[0003]汽车车身用6016铝合金板材的传统加工工艺通常都是通过半连续铸造(DirectChillCasting，DC铸造)方法制备合金铸锭，然后进行均匀化处理以消除铸锭枝晶偏析促进元素扩散均匀并改善热加工性能。6016铝合金铸锭均匀化处理温度一般都超过535℃，保温时间超过12h，不仅费时耗能，严重降低生产效率显著提高生产成本，值得注意的是，均匀化处理会使合金中主要含AlFeMnSi的过剩结晶相球化、粗化并沿着枝晶边界分布
