铝熔炉和补偿由该铝熔炉的电解电流循环产生的磁场的方法.pdf

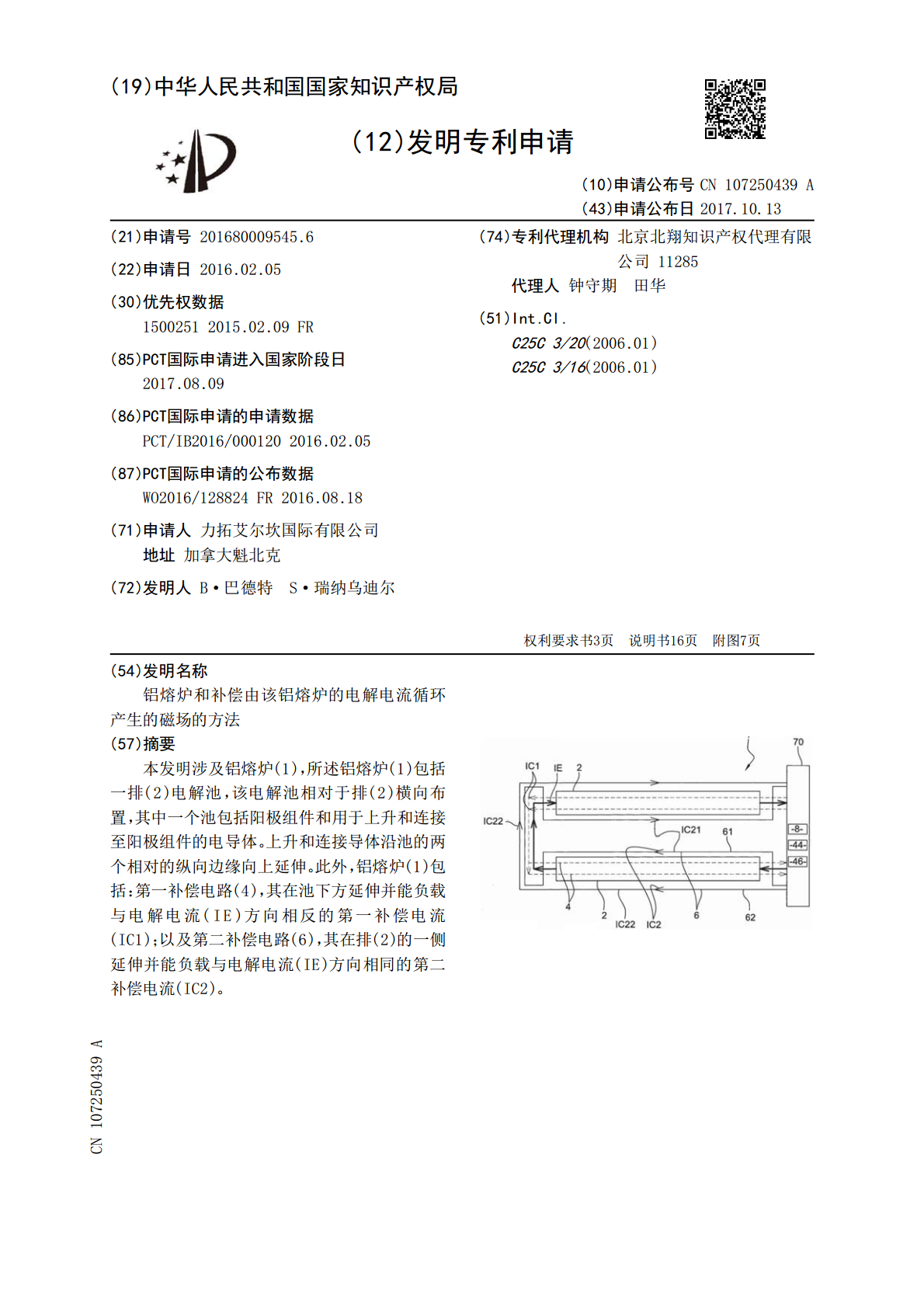

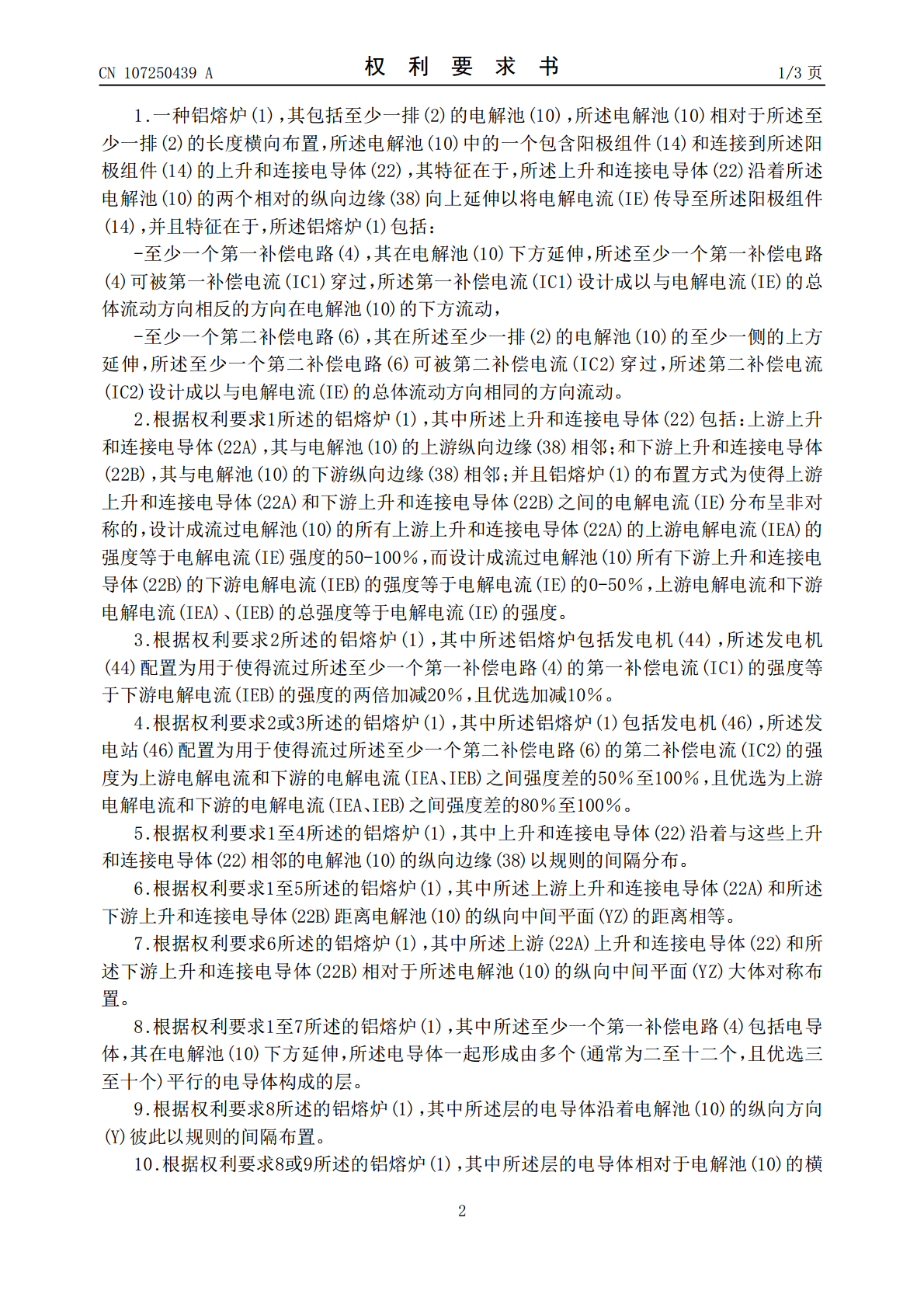

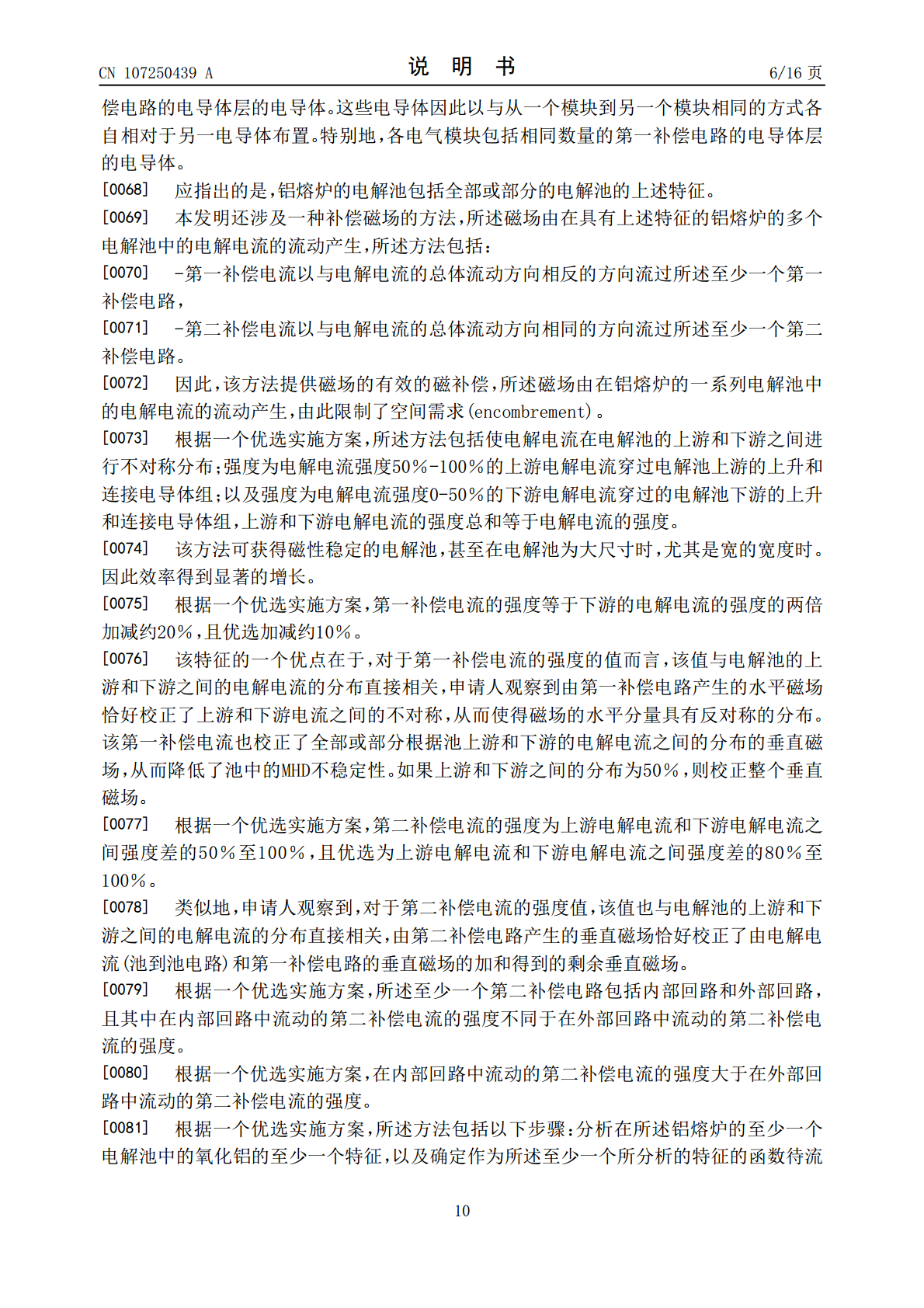

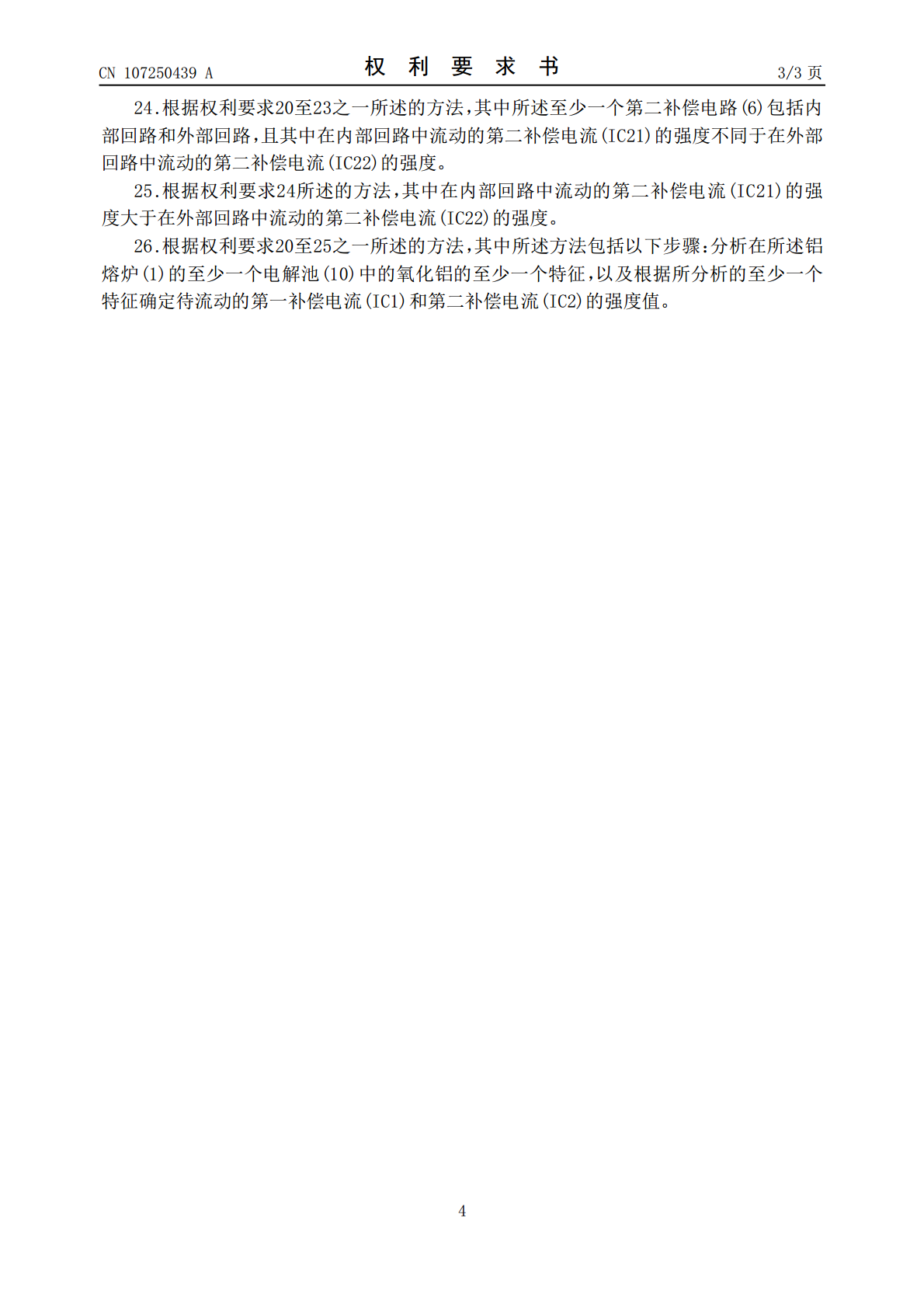

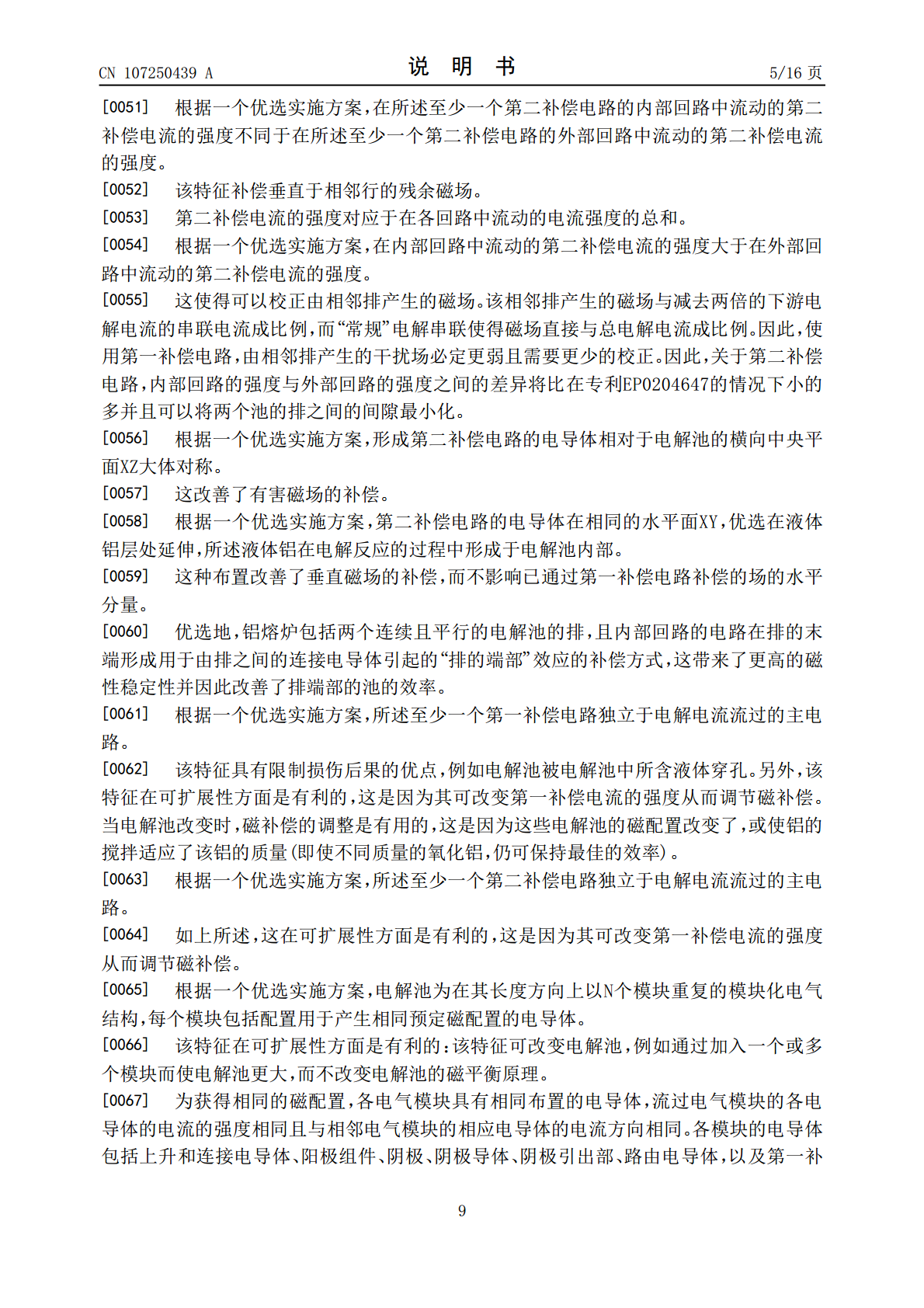

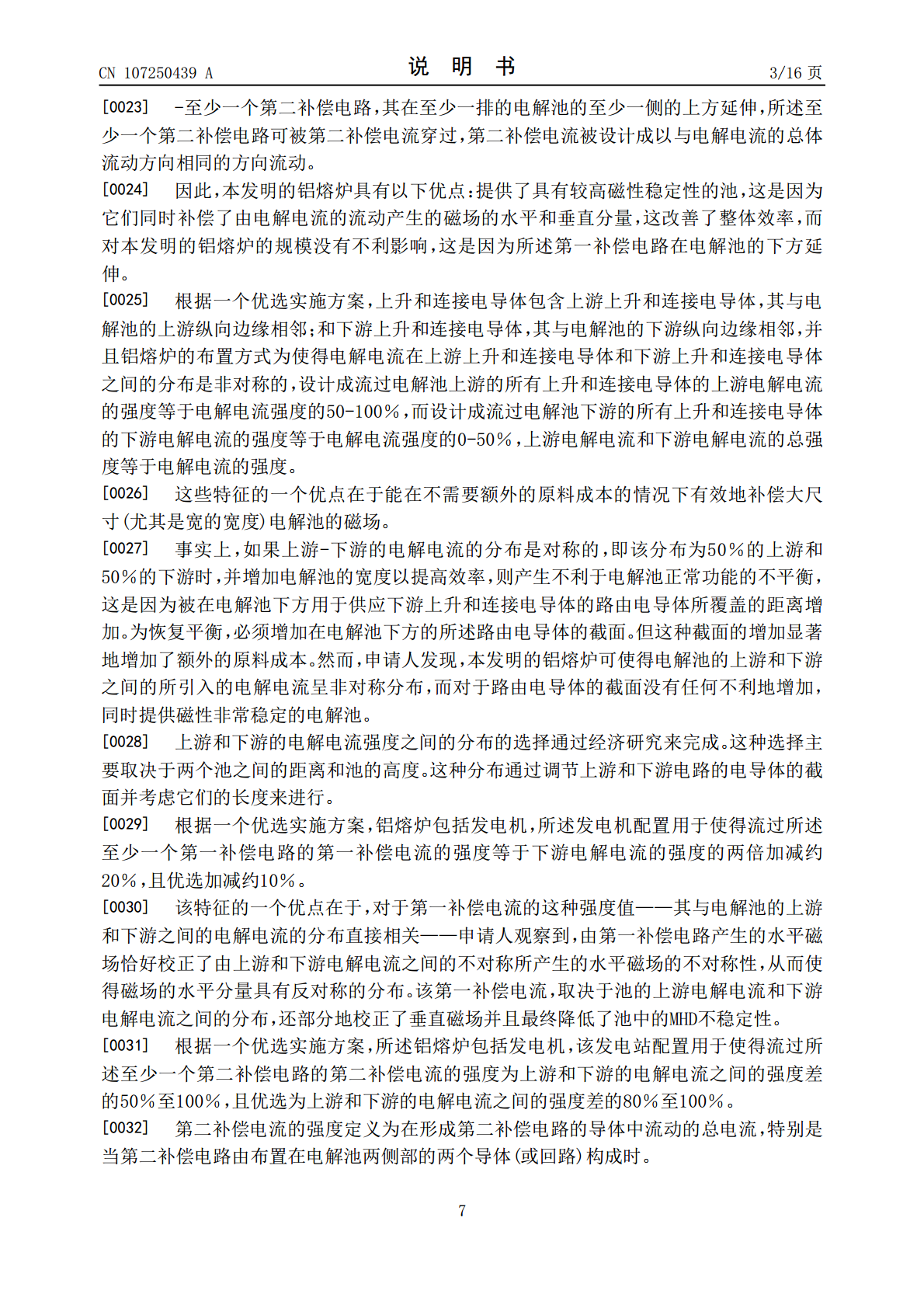

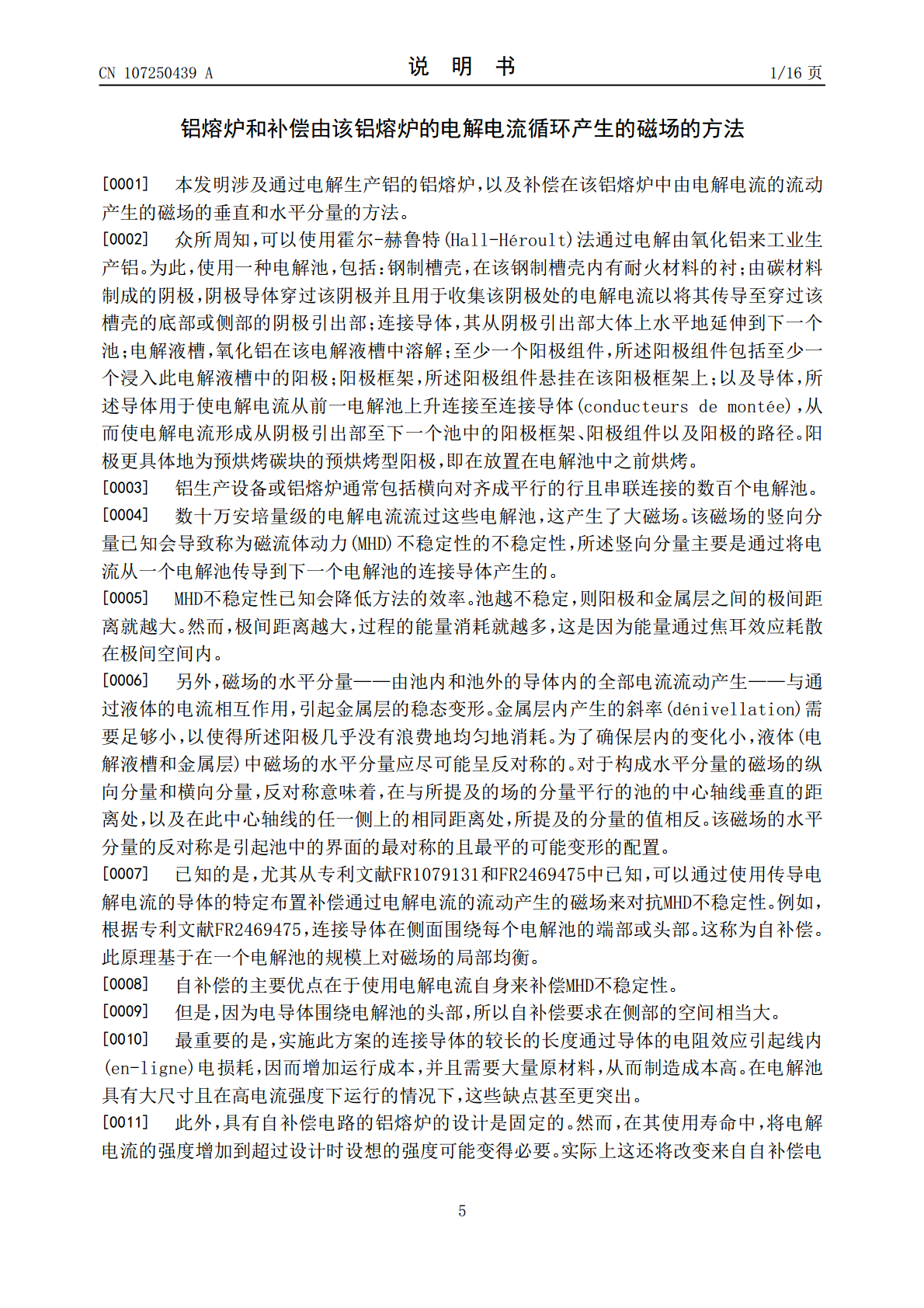

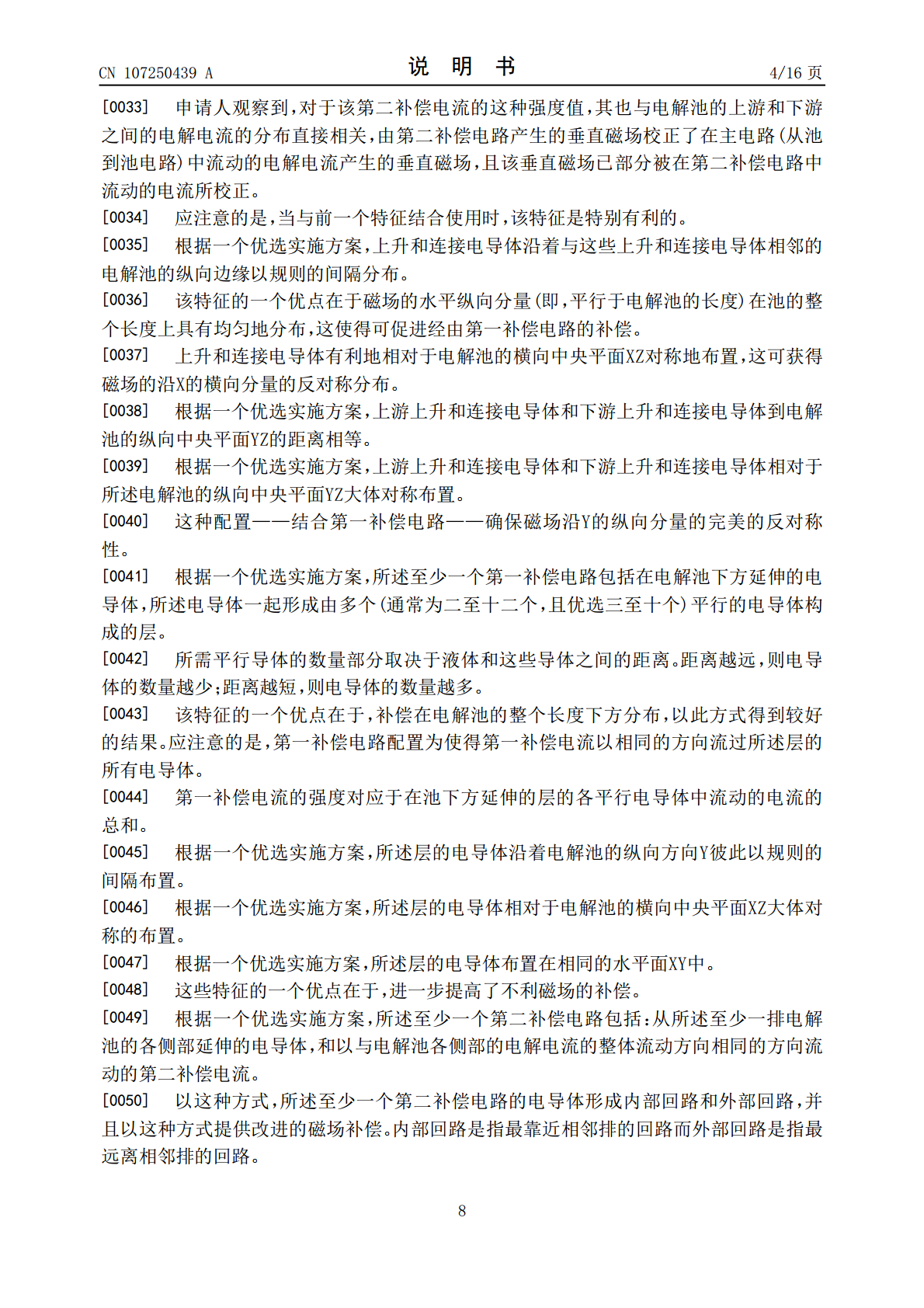

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107250439A(43)申请公布日2017.10.13(21)申请号201680009545.6(74)专利代理机构北京北翔知识产权代理有限(22)申请日2016.02.05公司11285代理人钟守期田华(30)优先权数据15002512015.02.09FR(51)Int.Cl.C25C3/20(2006.01)(85)PCT国际申请进入国家阶段日C25C3/16(2006.01)2017.08.09(86)PCT国际申请的申请数据PCT/IB2016/0001202016.02.05(87)PCT国际申请的公布数据WO2016/128824FR2016.08.18(71)申请人力拓艾尔坎国际有限公司地址加拿大魁北克(72)发明人B·巴德特S·瑞纳乌迪尔权利要求书3页说明书16页附图7页(54)发明名称铝熔炉和补偿由该铝熔炉的电解电流循环产生的磁场的方法(57)摘要本发明涉及铝熔炉(1)，所述铝熔炉(1)包括一排(2)电解池，该电解池相对于排(2)横向布置，其中一个池包括阳极组件和用于上升和连接至阳极组件的电导体。上升和连接导体沿池的两个相对的纵向边缘向上延伸。此外，铝熔炉(1)包括：第一补偿电路(4)，其在池下方延伸并能负载与电解电流(IE)方向相反的第一补偿电流(IC1)；以及第二补偿电路(6)，其在排(2)的一侧延伸并能负载与电解电流(IE)方向相同的第二补偿电流(IC2)。CN107250439ACN107250439A权利要求书1/3页1.一种铝熔炉(1)，其包括至少一排(2)的电解池(10)，所述电解池(10)相对于所述至少一排(2)的长度横向布置，所述电解池(10)中的一个包含阳极组件(14)和连接到所述阳极组件(14)的上升和连接电导体(22)，其特征在于，所述上升和连接电导体(22)沿着所述电解池(10)的两个相对的纵向边缘(38)向上延伸以将电解电流(IE)传导至所述阳极组件(14)，并且特征在于，所述铝熔炉(1)包括：-至少一个第一补偿电路(4)，其在电解池(10)下方延伸，所述至少一个第一补偿电路(4)可被第一补偿电流(IC1)穿过，所述第一补偿电流(IC1)设计成以与电解电流(IE)的总体流动方向相反的方向在电解池(10)的下方流动，-至少一个第二补偿电路(6)，其在所述至少一排(2)的电解池(10)的至少一侧的上方延伸，所述至少一个第二补偿电路(6)可被第二补偿电流(IC2)穿过，所述第二补偿电流(IC2)设计成以与电解电流(IE)的总体流动方向相同的方向流动。2.根据权利要求1所述的铝熔炉(1)，其中所述上升和连接电导体(22)包括：上游上升和连接电导体(22A)，其与电解池(10)的上游纵向边缘(38)相邻；和下游上升和连接电导体(22B)，其与电解池(10)的下游纵向边缘(38)相邻；并且铝熔炉(1)的布置方式为使得上游上升和连接电导体(22A)和下游上升和连接电导体(22B)之间的电解电流(IE)分布呈非对称的，设计成流过电解池(10)的所有上游上升和连接电导体(22A)的上游电解电流(IEA)的强度等于电解电流(IE)强度的50-100％，而设计成流过电解池(10)所有下游上升和连接电导体(22B)的下游电解电流(IEB)的强度等于电解电流(IE)的0-50％，上游电解电流和下游电解电流(IEA)、(IEB)的总强度等于电解电流(IE)的强度。3.根据权利要求2所述的铝熔炉(1)，其中所述铝熔炉包括发电机(44)，所述发电机(44)配置为用于使得流过所述至少一个第一补偿电路(4)的第一补偿电流(IC1)的强度等于下游电解电流(IEB)的强度的两倍加减20％，且优选加减10％。4.根据权利要求2或3所述的铝熔炉(1)，其中所述铝熔炉(1)包括发电机(46)，所述发电站(46)配置为用于使得流过所述至少一个第二补偿电路(6)的第二补偿电流(IC2)的强度为上游电解电流和下游的电解电流(IEA、IEB)之间强度差的50％至100％，且优选为上游电解电流和下游的电解电流(IEA、IEB)之间强度差的80％至100％。5.根据权利要求1至4所述的铝熔炉(1)，其中上升和连接电导体(22)沿着与这些上升和连接电导体(22)相邻的电解池(10)的纵向边缘(38)以规则的间隔分布。6.根据权利要求1至5所述的铝熔炉(1)，其中所述上游上升和连接电导体(22A)和所述下游上升和连接电导体(22B)距离电解池(10)的纵向中间平面(YZ)的距离相等。7.根据权利要求6所述的铝熔炉(1)，其中所述上游(22A)上升和连接电导体(22)和所述下游上升和连接电导体(22B)相对于所述电解池(10)的纵向中间平面(YZ)大体对称布置。
