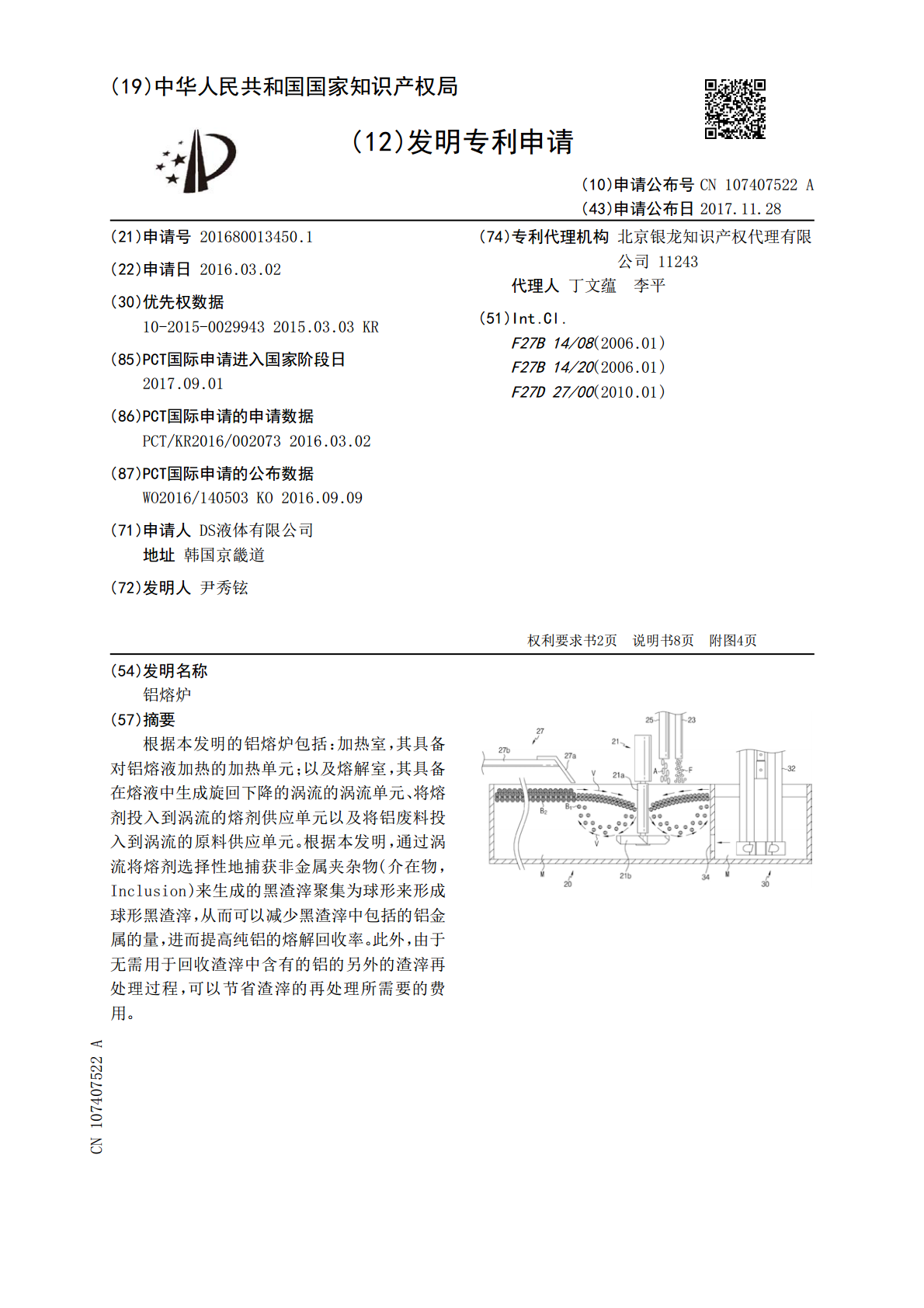

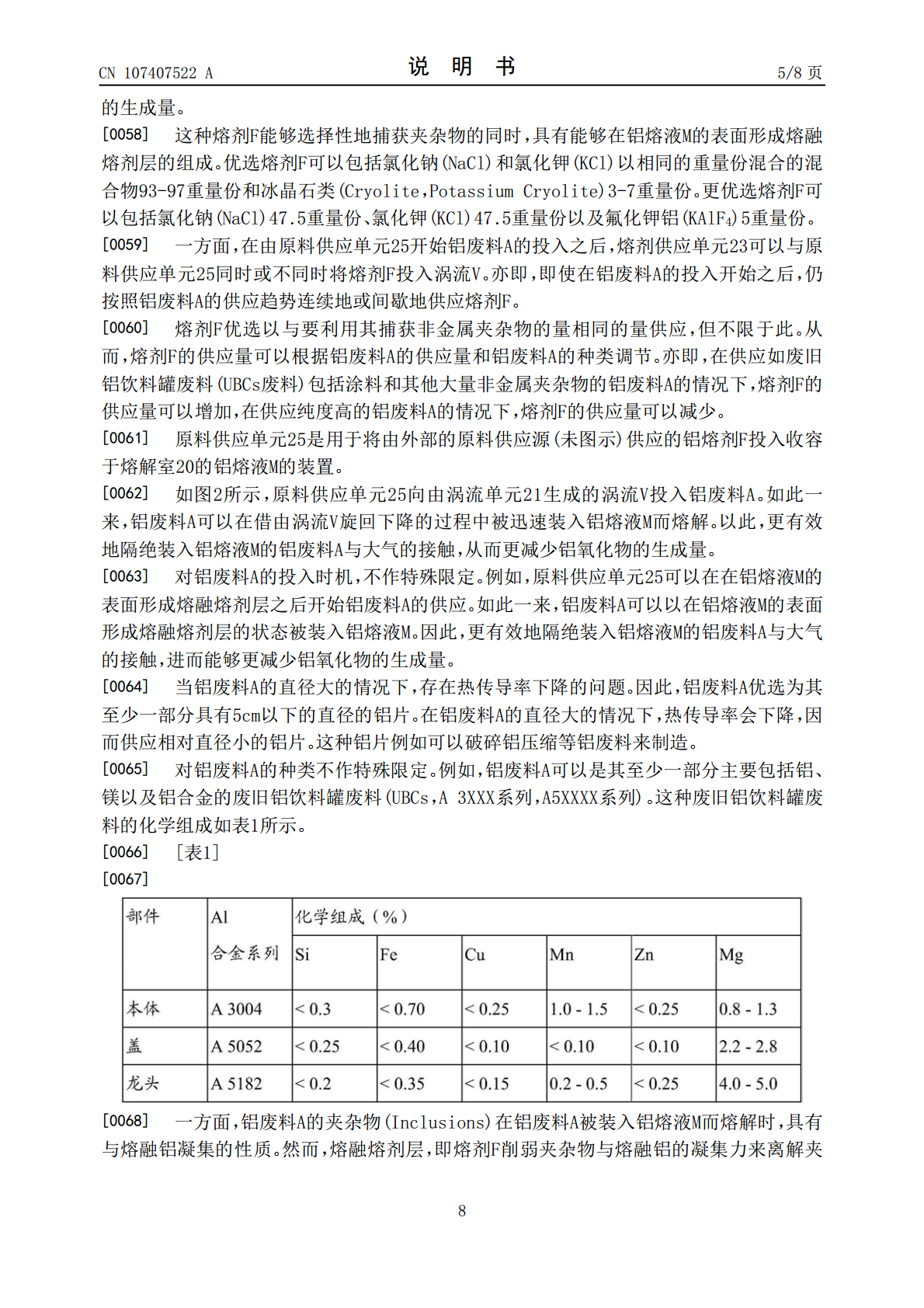

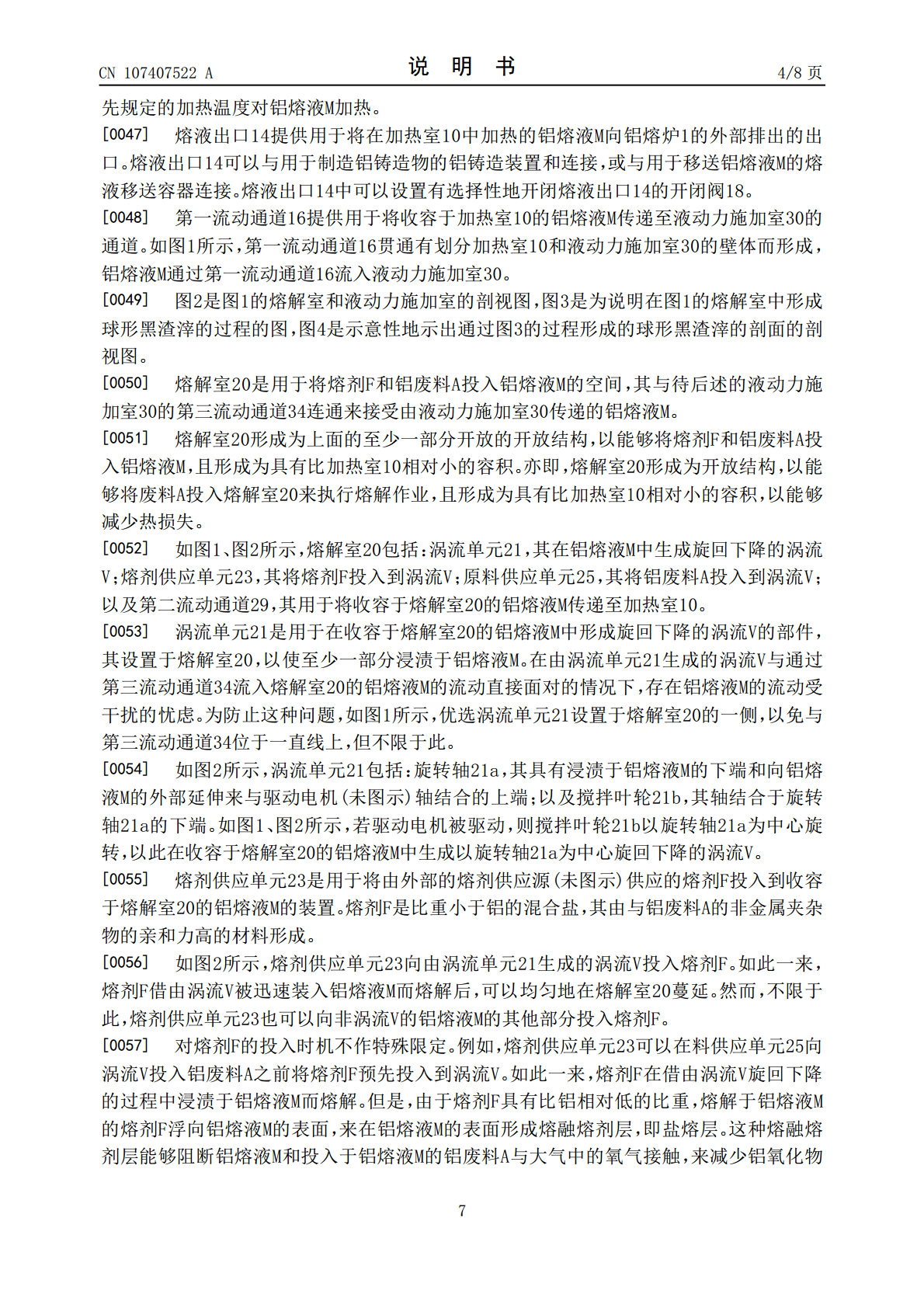

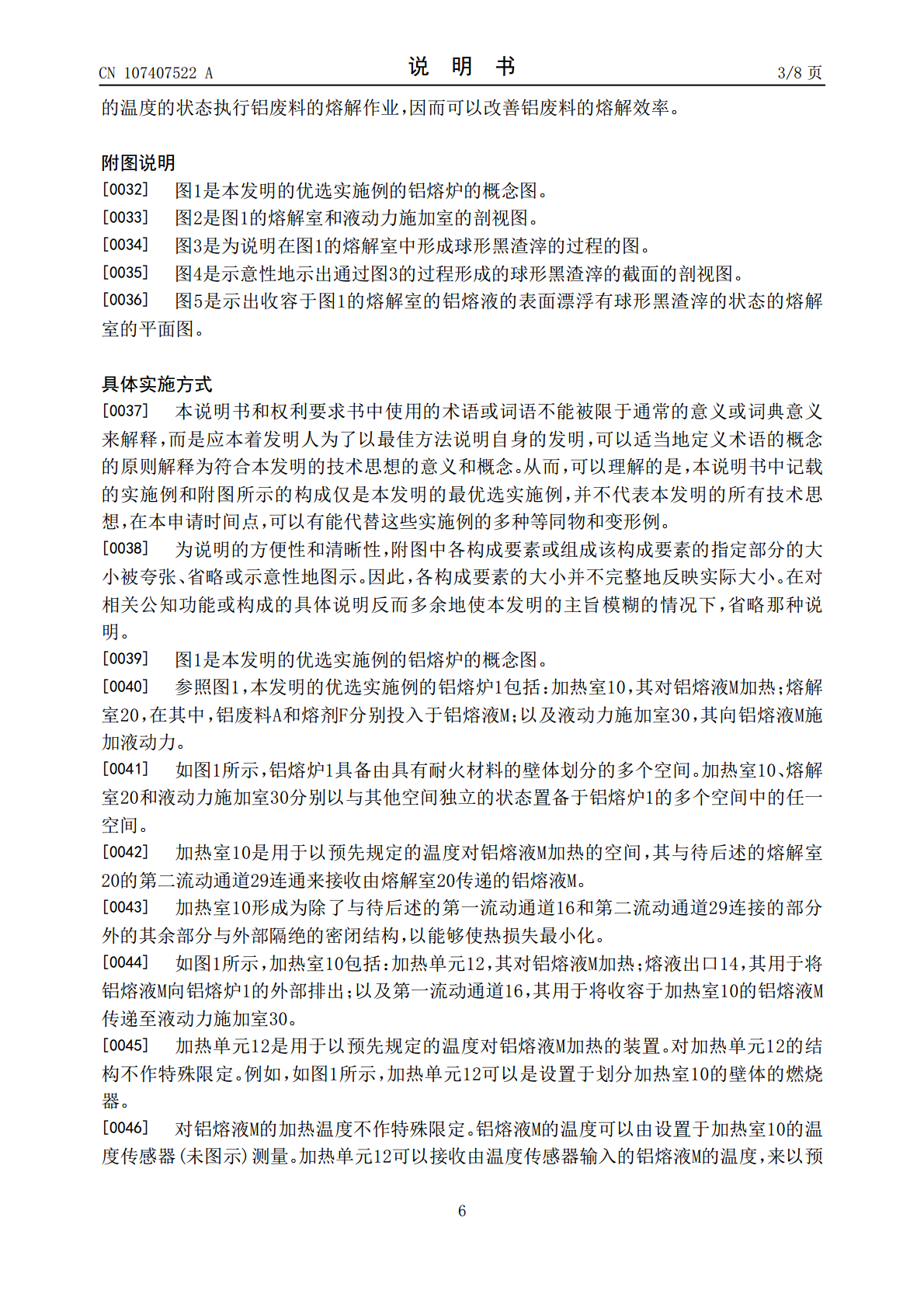

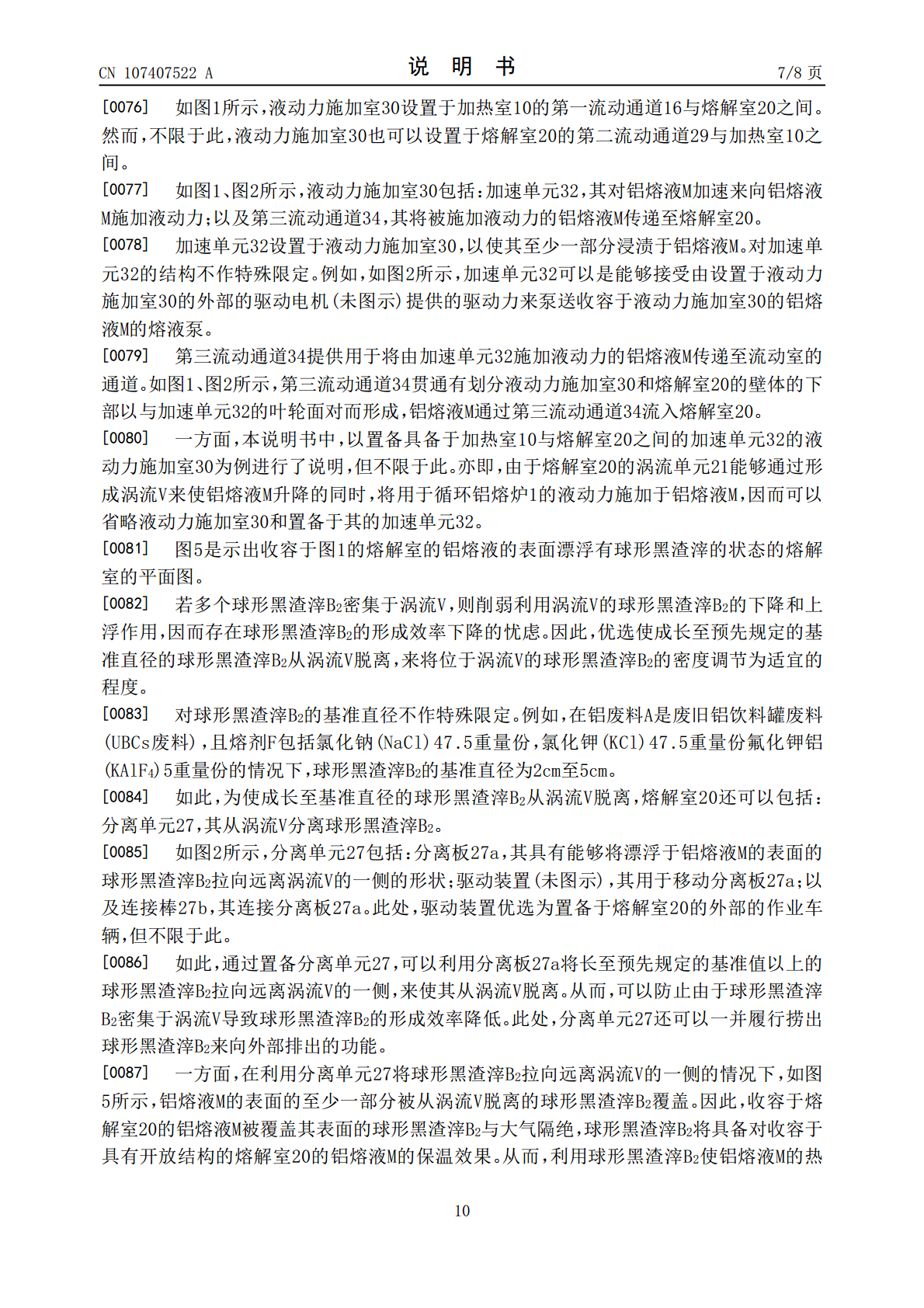

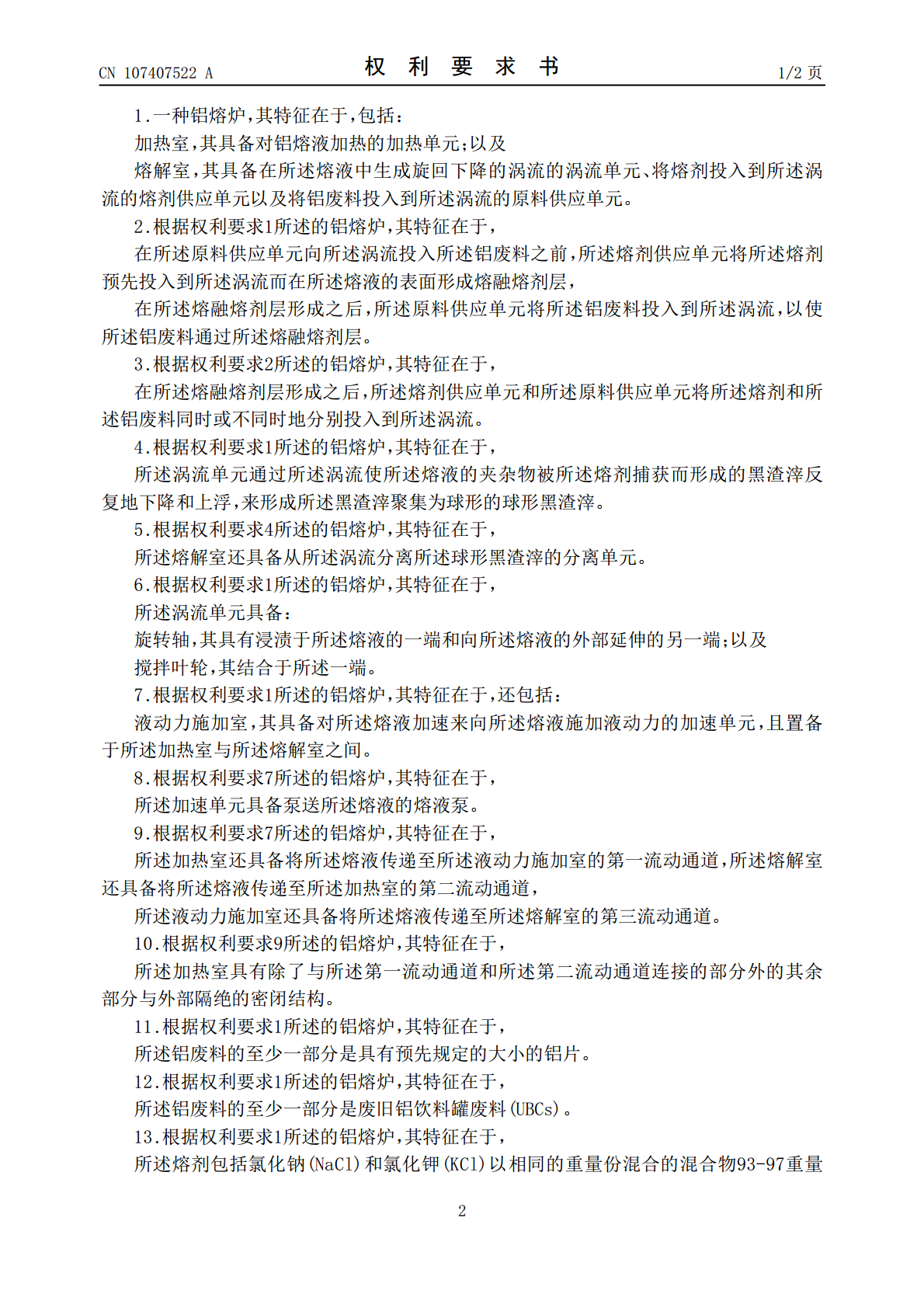

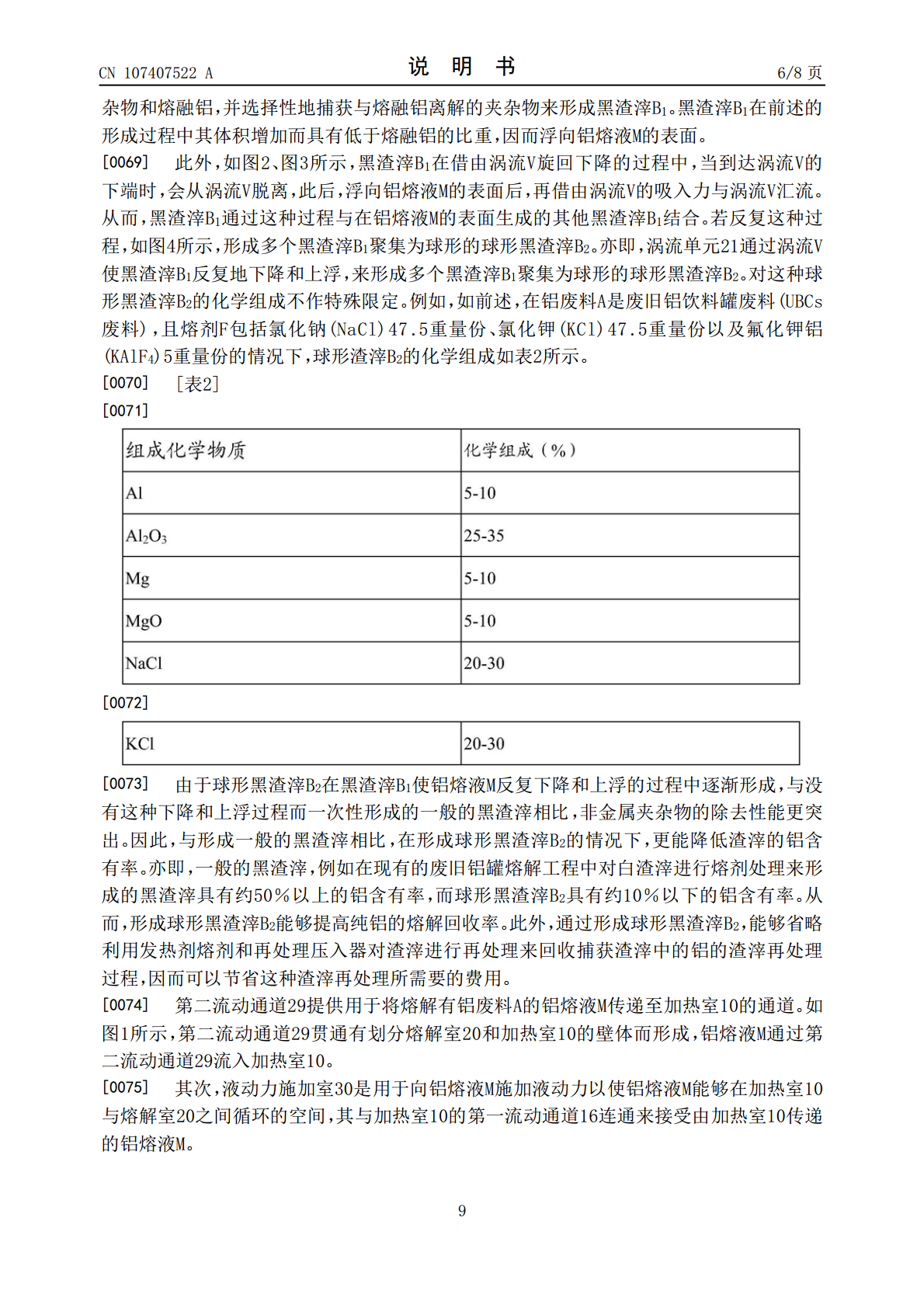

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107407522A(43)申请公布日2017.11.28(21)申请号201680013450.1(74)专利代理机构北京银龙知识产权代理有限(22)申请日2016.03.02公司11243代理人丁文蕴李平(30)优先权数据10-2015-00299432015.03.03KR(51)Int.Cl.F27B14/08(2006.01)(85)PCT国际申请进入国家阶段日F27B14/20(2006.01)2017.09.01F27D27/00(2010.01)(86)PCT国际申请的申请数据PCT/KR2016/0020732016.03.02(87)PCT国际申请的公布数据WO2016/140503KO2016.09.09(71)申请人DS液体有限公司地址韩国京畿道(72)发明人尹秀铉权利要求书2页说明书8页附图4页(54)发明名称铝熔炉(57)摘要根据本发明的铝熔炉包括：加热室，其具备对铝熔液加热的加热单元；以及熔解室，其具备在熔液中生成旋回下降的涡流的涡流单元、将熔剂投入到涡流的熔剂供应单元以及将铝废料投入到涡流的原料供应单元。根据本发明，通过涡流将熔剂选择性地捕获非金属夹杂物(介在物，Inclusion)来生成的黑渣滓聚集为球形来形成球形黑渣滓，从而可以减少黑渣滓中包括的铝金属的量，进而提高纯铝的熔解回收率。此外，由于无需用于回收渣滓中含有的铝的另外的渣滓再处理过程，可以节省渣滓的再处理所需要的费用。CN107407522ACN107407522A权利要求书1/2页1.一种铝熔炉，其特征在于，包括：加热室，其具备对铝熔液加热的加热单元；以及熔解室，其具备在所述熔液中生成旋回下降的涡流的涡流单元、将熔剂投入到所述涡流的熔剂供应单元以及将铝废料投入到所述涡流的原料供应单元。2.根据权利要求1所述的铝熔炉，其特征在于，在所述原料供应单元向所述涡流投入所述铝废料之前，所述熔剂供应单元将所述熔剂预先投入到所述涡流而在所述熔液的表面形成熔融熔剂层，在所述熔融熔剂层形成之后，所述原料供应单元将所述铝废料投入到所述涡流，以使所述铝废料通过所述熔融熔剂层。3.根据权利要求2所述的铝熔炉，其特征在于，在所述熔融熔剂层形成之后，所述熔剂供应单元和所述原料供应单元将所述熔剂和所述铝废料同时或不同时地分别投入到所述涡流。4.根据权利要求1所述的铝熔炉，其特征在于，所述涡流单元通过所述涡流使所述熔液的夹杂物被所述熔剂捕获而形成的黑渣滓反复地下降和上浮，来形成所述黑渣滓聚集为球形的球形黑渣滓。5.根据权利要求4所述的铝熔炉，其特征在于，所述熔解室还具备从所述涡流分离所述球形黑渣滓的分离单元。6.根据权利要求1所述的铝熔炉，其特征在于，所述涡流单元具备：旋转轴，其具有浸渍于所述熔液的一端和向所述熔液的外部延伸的另一端；以及搅拌叶轮，其结合于所述一端。7.根据权利要求1所述的铝熔炉，其特征在于，还包括：液动力施加室，其具备对所述熔液加速来向所述熔液施加液动力的加速单元，且置备于所述加热室与所述熔解室之间。8.根据权利要求7所述的铝熔炉，其特征在于，所述加速单元具备泵送所述熔液的熔液泵。9.根据权利要求7所述的铝熔炉，其特征在于，所述加热室还具备将所述熔液传递至所述液动力施加室的第一流动通道，所述熔解室还具备将所述熔液传递至所述加热室的第二流动通道，所述液动力施加室还具备将所述熔液传递至所述熔解室的第三流动通道。10.根据权利要求9所述的铝熔炉，其特征在于，所述加热室具有除了与所述第一流动通道和所述第二流动通道连接的部分外的其余部分与外部隔绝的密闭结构。11.根据权利要求1所述的铝熔炉，其特征在于，所述铝废料的至少一部分是具有预先规定的大小的铝片。12.根据权利要求1所述的铝熔炉，其特征在于，所述铝废料的至少一部分是废旧铝饮料罐废料(UBCs)。13.根据权利要求1所述的铝熔炉，其特征在于，所述熔剂包括氯化钠(NaCl)和氯化钾(KCl)以相同的重量份混合的混合物93-97重量2CN107407522A权利要求书2/2页份、和冰晶石类(Cryolite，PotassiumCryolite)3-7重量份。3CN107407522A说明书1/8页铝熔炉技术领域[0001]本发明涉及一种能够熔解铝废料的铝熔炉。[0002]本申请主张2015年3月3日提交的基于韩国专利申请号No.10-2015-0029943的优选权权益，该韩国专利申请文献中公开的全部内容并入于此作为本说明书的一部分。背景技术[0003]很多用作汽车、家电产品和建筑用材料等的铝部件利用铝铸造装置制造。而向这种铝铸造装置供应铝熔液的就是铝熔炉。铝熔炉是一种用高热熔解成形为指定大小的铝废料的装置。[0004]现有的铝熔
