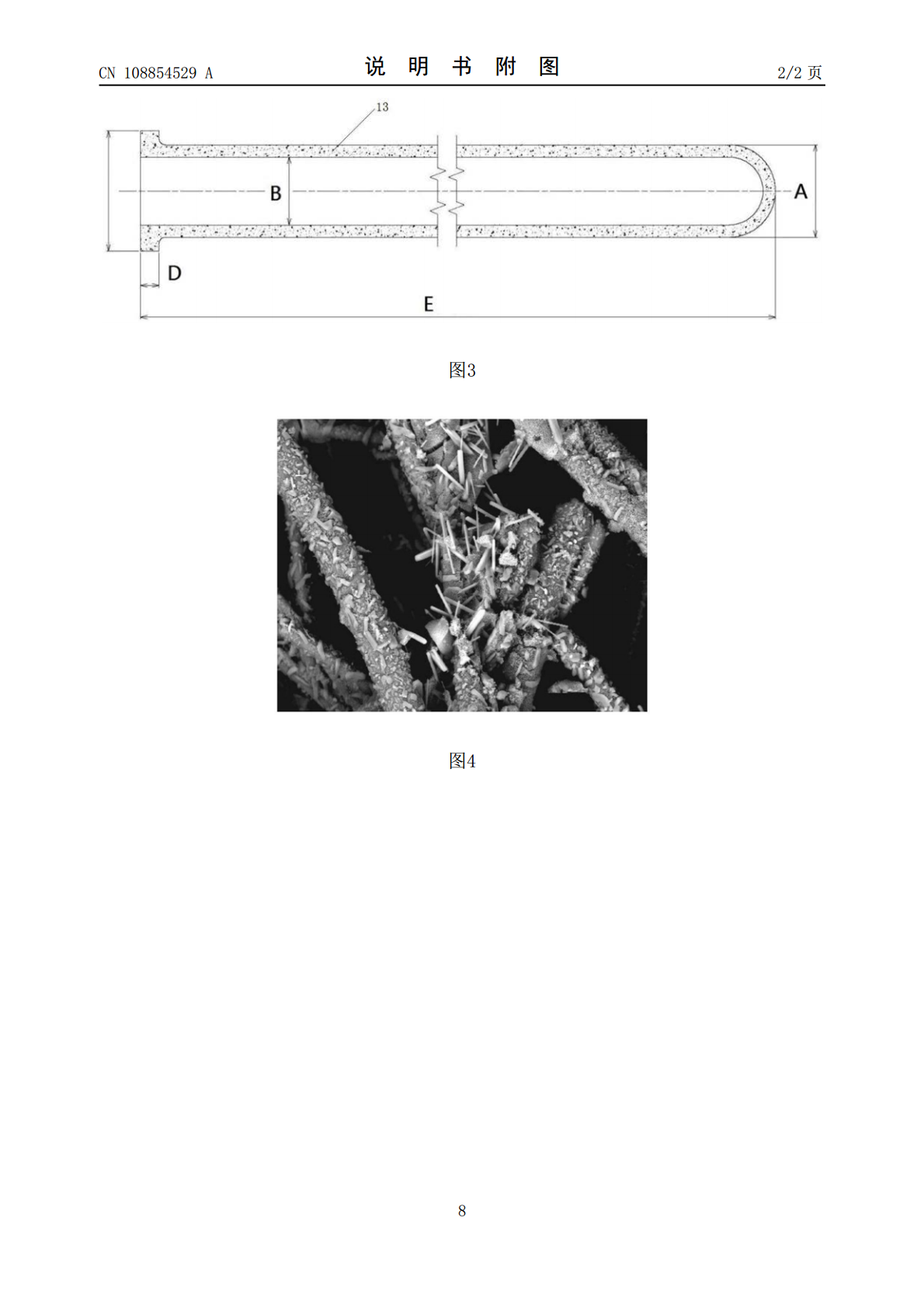

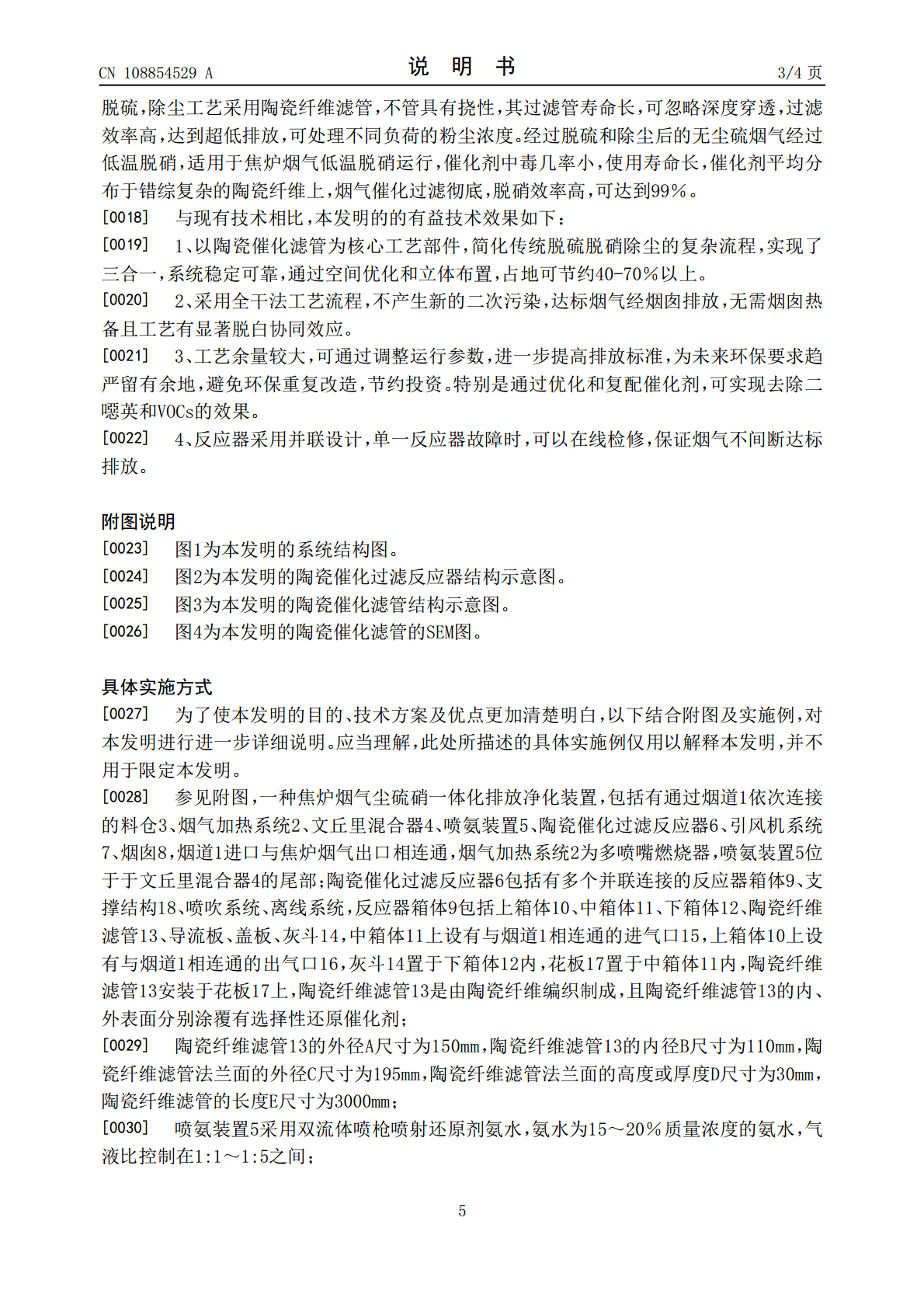

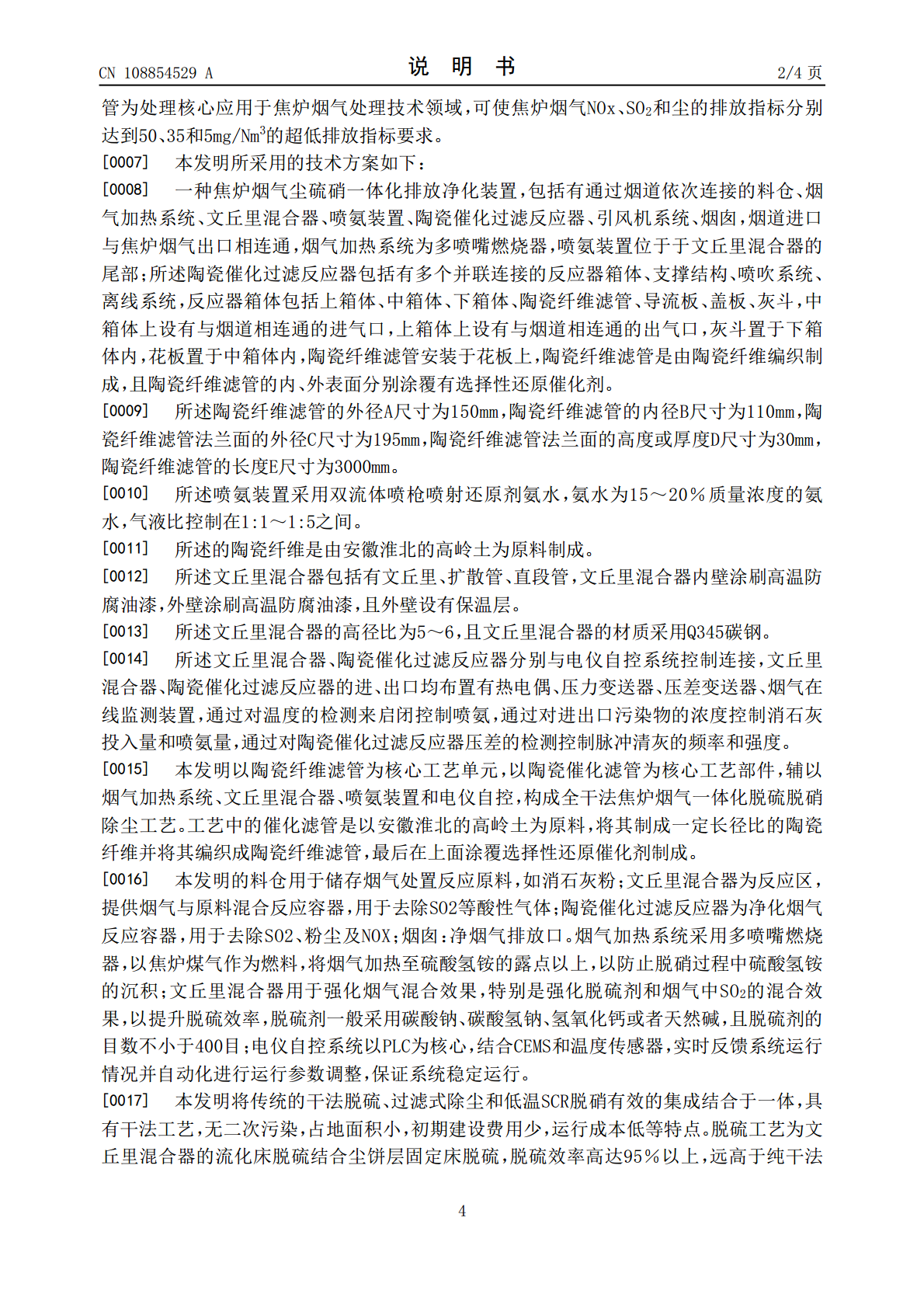

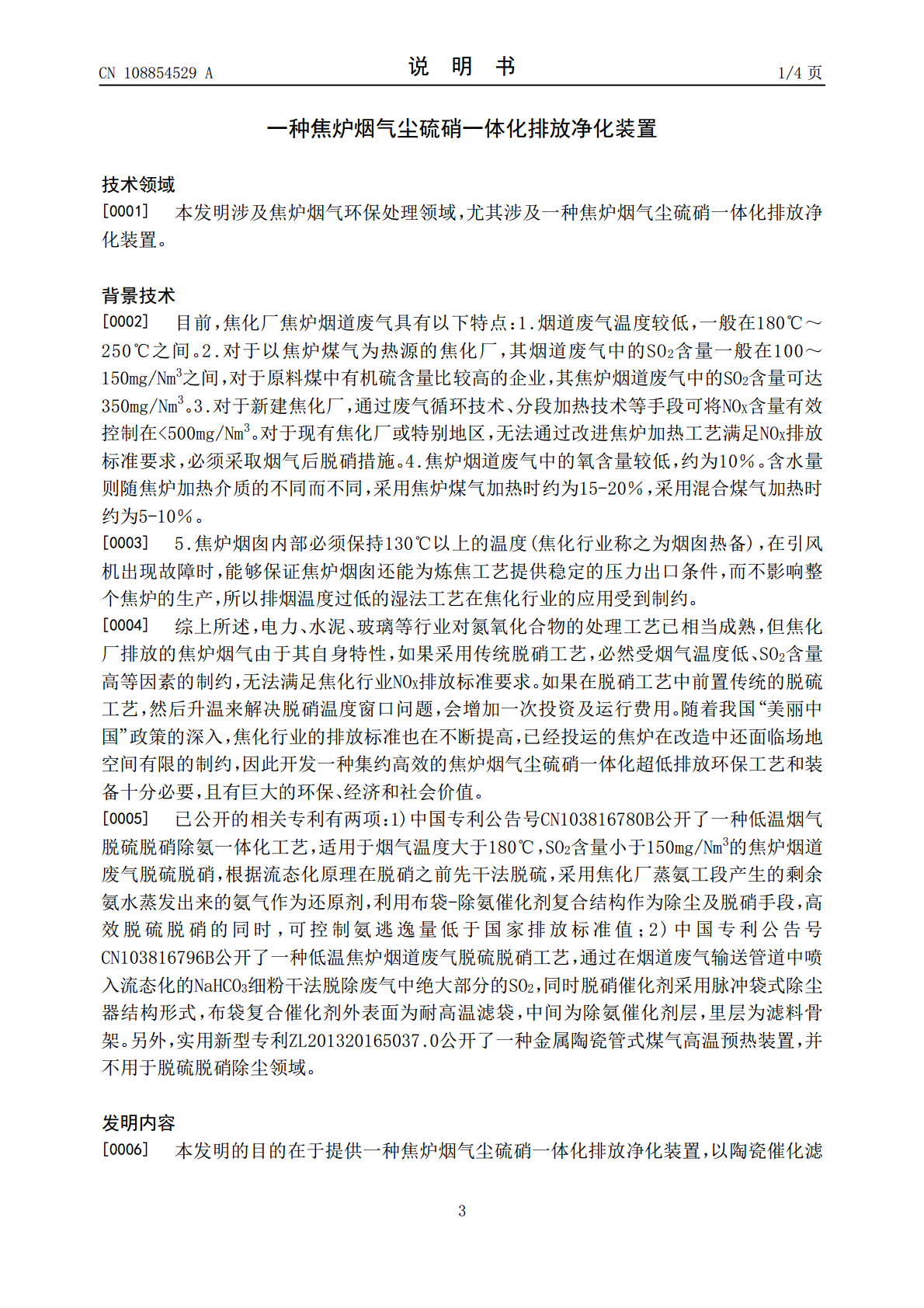

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108854529A(43)申请公布日2018.11.23(21)申请号201810708013.2B01D53/56(2006.01)(22)申请日2018.07.02B01D53/44(2006.01)B01D46/24(2006.01)(71)申请人安徽紫朔环境工程技术有限公司地址235000安徽省淮北市众帮机电设备科技企业创业服务有限公司科创楼216室(72)发明人王洪明石磊张矿刘建军崔等许建张卫华王少华车峰(74)专利代理机构安徽合肥华信知识产权代理有限公司34112代理人余成俊(51)Int.Cl.B01D53/88(2006.01)B01D53/50(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种焦炉烟气尘硫硝一体化排放净化装置(57)摘要本发明公开了一种焦炉烟气尘硫硝一体化排放净化装置，包括有通过烟道依次连接的料仓、烟气加热系统、文丘里混合器、喷氨装置、陶瓷催化过滤反应器、引风机系统、烟囱，烟道进口与焦炉烟气出口相连通，烟气加热系统为多喷嘴燃烧器，喷氨装置位于于文丘里混合器的尾部；所述陶瓷催化过滤反应器包括有多个并联连接的反应器箱体、支撑结构、喷吹系统、离线系统，反应器箱体包括上箱体、中箱体、下箱体、陶瓷纤维滤管、导流板、盖板、灰斗，中箱体上设有与烟道相连通的进气口，上箱体上设有与烟道相连通的出气口，本发明以陶瓷催化滤管为处理核心应用于焦炉烟气处理技术领域，可使焦炉烟气NOx、3SO2和尘的排放指标分别达到50、35和5mg/Nm的超低排放指标要求。CN108854529ACN108854529A权利要求书1/1页1.一种焦炉烟气尘硫硝一体化排放净化装置，其特征在于，包括有通过烟道依次连接的料仓、烟气加热系统、文丘里混合器、喷氨装置、陶瓷催化过滤反应器、引风机系统、烟囱，烟道进口与焦炉烟气出口相连通，烟气加热系统为多喷嘴燃烧器，喷氨装置位于于文丘里混合器的尾部；所述陶瓷催化过滤反应器包括有多个并联连接的反应器箱体、支撑结构、喷吹系统、离线系统，反应器箱体包括上箱体、中箱体、下箱体、陶瓷纤维滤管、导流板、盖板、灰斗，中箱体上设有与烟道相连通的进气口，上箱体上设有与烟道相连通的出气口，灰斗置于下箱体内，花板置于中箱体内，陶瓷纤维滤管安装于花板上，陶瓷纤维滤管是由陶瓷纤维编织制成，且陶瓷纤维滤管的内、外表面分别涂覆有选择性还原催化剂。2.根据权利要求1所述焦炉烟气尘硫硝一体化排放净化装置，其特征在于，所述陶瓷纤维滤管的外径A尺寸为150mm，陶瓷纤维滤管的内径B尺寸为110mm，陶瓷纤维滤管法兰面的外径C尺寸为195mm，陶瓷纤维滤管法兰面的高度或厚度D尺寸为30mm，陶瓷纤维滤管的长度E尺寸为3000mm。3.根据权利要求1所述焦炉烟气尘硫硝一体化排放净化装置，其特征在于，所述喷氨装置采用双流体喷枪喷射还原剂氨水，氨水为15～20%质量浓度的氨水，气液比控制在1:1～1:5之间。4.根据权利要求1所述焦炉烟气尘硫硝一体化排放净化装置，其特征在于，所述的陶瓷纤维是由安徽淮北的高岭土为原料制成。5.根据权利要求1所述焦炉烟气尘硫硝一体化排放净化装置，其特征在于，所述文丘里混合器包括有文丘里、扩散管、直段管，文丘里混合器内壁涂刷高温防腐油漆，外壁涂刷高温防腐油漆，且外壁设有保温层。6.根据权利要求1所述焦炉烟气尘硫硝一体化排放净化装置，其特征在于，所述文丘里混合器的高径比为5～6，且文丘里混合器的材质采用Q345碳钢。7.根据权利要求1所述焦炉烟气尘硫硝一体化排放净化装置，其特征在于，所述文丘里混合器、陶瓷催化过滤反应器分别与电仪自控系统控制连接，文丘里混合器、陶瓷催化过滤反应器的进、出口均布置有热电偶、压力变送器、压差变送器、烟气在线监测装置，通过对温度的检测来启闭控制喷氨，通过对进出口污染物的浓度控制消石灰投入量和喷氨量，通过对陶瓷催化过滤反应器压差的检测控制脉冲清灰的频率和强度。2CN108854529A说明书1/4页一种焦炉烟气尘硫硝一体化排放净化装置技术领域[0001]本发明涉及焦炉烟气环保处理领域，尤其涉及一种焦炉烟气尘硫硝一体化排放净化装置。背景技术[0002]目前，焦化厂焦炉烟道废气具有以下特点：1.烟道废气温度较低，一般在180℃～250℃之间。2.对于以焦炉煤气为热源的焦化厂，其烟道废气中的SO2含量一般在100～3150mg/Nm之间，对于原料煤中有机硫含量比较高的企业，其焦炉烟道废气中的SO2含量可达3350mg/Nm。3.对于新建焦化厂，通过废气循环技术、分段加热技术等手段可将NOX含量有效3控制在<500mg/Nm。对于现有焦化厂或特别地区，无法通过改进焦炉加热工艺满足NOX排放标准要求，必须采
