一种用于焦炉烟气净化的脱硫脱硝装置及工艺.pdf

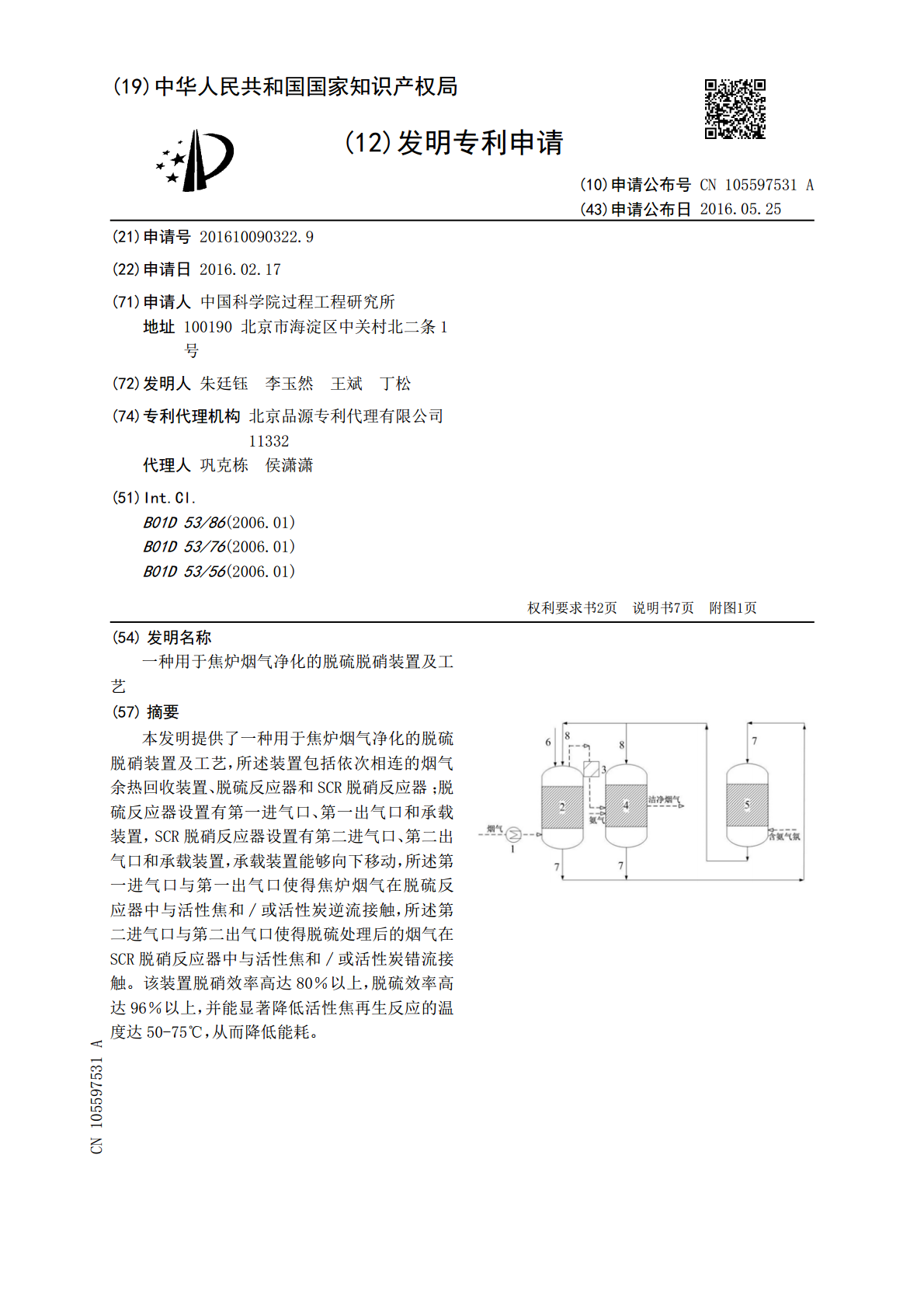

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105597531A(43)申请公布日2016.05.25(21)申请号201610090322.9(22)申请日2016.02.17(71)申请人中国科学院过程工程研究所地址100190北京市海淀区中关村北二条1号(72)发明人朱廷钰李玉然王斌丁松(74)专利代理机构北京品源专利代理有限公司11332代理人巩克栋侯潇潇(51)Int.Cl.B01D53/86(2006.01)B01D53/76(2006.01)B01D53/56(2006.01)权利要求书2页说明书7页附图1页(54)发明名称一种用于焦炉烟气净化的脱硫脱硝装置及工艺(57)摘要本发明提供了一种用于焦炉烟气净化的脱硫脱硝装置及工艺，所述装置包括依次相连的烟气余热回收装置、脱硫反应器和SCR脱硝反应器；脱硫反应器设置有第一进气口、第一出气口和承载装置，SCR脱硝反应器设置有第二进气口、第二出气口和承载装置，承载装置能够向下移动，所述第一进气口与第一出气口使得焦炉烟气在脱硫反应器中与活性焦和/或活性炭逆流接触，所述第二进气口与第二出气口使得脱硫处理后的烟气在SCR脱硝反应器中与活性焦和/或活性炭错流接触。该装置脱硝效率高达80％以上，脱硫效率高达96％以上，并能显著降低活性焦再生反应的温度达50-75℃，从而降低能耗。CN105597531ACN105597531A权利要求书1/2页1.一种用于焦炉烟气净化的脱硫脱硝装置，其特征在于，所述装置包括依次相连的烟气余热回收装置、脱硫反应器(2)和SCR脱硝反应器(4)；脱硫反应器(2)设置有第一进气口和第一出气口，SCR脱硝反应器(4)设置有第二进气口和第二出气口，脱硫反应器(2)和SCR脱硝反应器(4)中均设置有能够向下移动的承载装置，所述承载装置用于承载活性焦和/或活性炭，所述第一进气口与第一出气口使得焦炉烟气在脱硫反应器(2)中与活性焦和/或活性炭逆流接触，所述第二进气口与第二出气口使得脱硫处理后的烟气在SCR脱硝反应器(4)中与活性焦和/或活性炭错流接触。2.根据权利要求1所述的装置，其特征在于，所述装置还包括氨再生装置(5)，所述氨再生装置(5)用于利用氨气再生脱硫反应器(2)和SCR脱硝反应器(4)排出的吸附饱和的活性焦和/或活性炭；优选地，所述氨再生装置(5)包括活性焦再生塔、烟道、电加热器、NH3测量装置、NH3喷射装置、计算机控制端和风机，活性焦再生塔中设有挡板，将活性焦再生塔分为再生加热反应区I区和再生冷却区II区，电加热器和NH3测量装置分别设于活性焦再生塔I区和II区之间的烟道上，NH3喷射装置设于NH3测量装置和II区之间的烟道上，风机设于NH3喷射装置和II区之间的烟道上，NH3测量装置、NH3喷射装置和风机分别与计算机控制端连接。3.根据权利要求1或2所述的装置，其特征在于，所述承载装置包括带有料斗的传送带和电机，所述料斗用于盛放活性焦和/或活性炭；优选地，所述承载装置包括铰链和传动轮，所述铰链上设置有若干铰链支撑平台，所述传动轮与电机相连；优选地，所述脱硫反应器(2)的底部设置有第一进气口，顶部设置有第一出气口和第一进料口；所述SCR脱硝反应器(4)的侧壁分别设置有第二进气口和第二出气口，顶部设置有第二进料口；优选地，所述氨再生装置(5)顶部设置有吸附饱和的活性焦和/或活性炭进料口，底部设置有再生后的活性焦和/或活性炭出料口；脱硫反应器(2)的底部设置有第一活性焦和/或活性炭出料口；SCR脱硝反应器(4)的底部设置有第二活性焦和/或活性炭出料口；吸附饱和的活性焦和/或活性炭进料口与第一活性焦和/或活性炭出料口和第二活性焦和/或活性炭出料口相连，再生后的活性焦和/或活性炭出料口与第一活性焦和/或活性炭进料口及第二活性焦和/或活性炭进料口相连。4.根据权利要求1-3之一所述的装置，其特征在于，所述烟气余热回收装置为换热器(1)。5.根据权利要求1-4之一所述的装置，其特征在于，所述脱硫反应器(2)为脱硫塔；优选地，所述脱硫反应器(2)通过设有导流板(3)的烟道与SCR脱硝反应器(4)相连。6.利用权利要求1-5之一所述的装置净化焦炉烟气的工艺，其特征在于，所述工艺为：采用活性焦和/或活性炭对焦炉烟气依次进行脱硫处理和SCR脱硝处理，得到脱除污染物后的烟气，其中，脱硫处理中烟气与活性焦和/或活性炭逆流接触，SCR脱硝处理中烟气与活性焦和/或活性炭错流接触。7.根据权利要求6所述的工艺，其特征在于，所述脱硫处理及SCR脱硝处理产生的吸附饱和的活性焦和/或活性炭在含氨气氛中再生；优选地，再生后的活性焦50wt％以上用于SCR脱硝处理，其余的用于脱硫处理。2CN105597531A权利要求书2/2页8.根据权利要求7所述的
