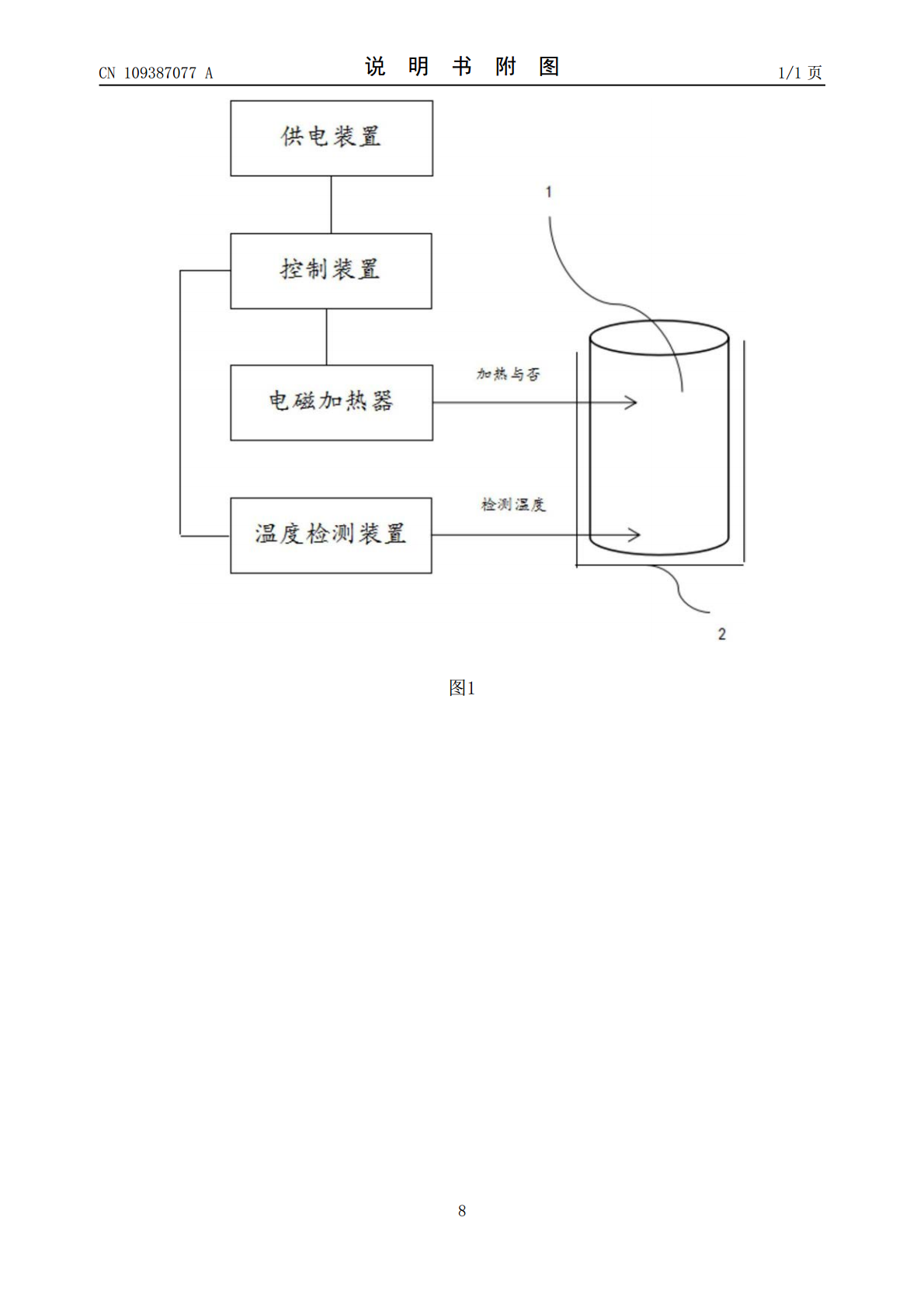

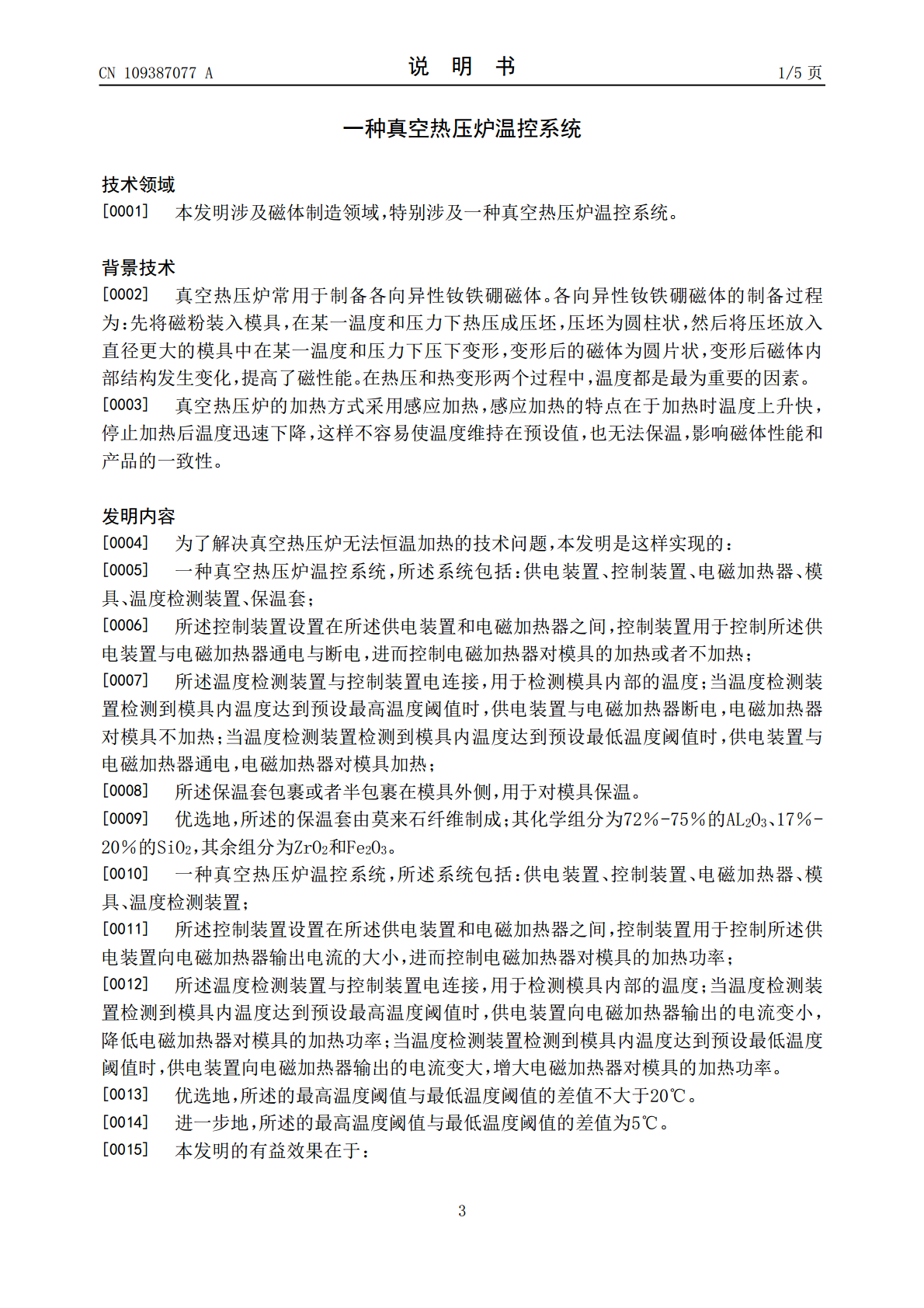

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109387077A(43)申请公布日2019.02.26(21)申请号201710693474.2(22)申请日2017.08.14(71)申请人龙岩紫荆创新研究院地址364012福建省龙岩市新罗区东肖镇东肖北路1号(72)发明人肖震韩珩解伟钟炳文(74)专利代理机构福州市景弘专利代理事务所(普通合伙)35219代理人林祥翔吕元辉(51)Int.Cl.F27B5/05(2006.01)F27B5/06(2006.01)F27B5/18(2006.01)F27B5/14(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种真空热压炉温控系统(57)摘要本发明提供一种真空热压炉温控系统，所述系统包括：供电装置、控制装置、电磁加热器、模具、温度检测装置、保温套；所述控制装置设置在所述供电装置和电磁加热器之间，控制装置用于控制所述供电装置与电磁加热器通电与断电或者控制供电装置向电磁加热器输出电流的大小，进而控制电磁加热器对模具的加热温度。本发明的真空热压炉温控系统具有较好的恒温功能，使得磁粉始终在一个相对恒定的温度下热压成压坯，制得的磁体将具有较好的磁性能。CN109387077ACN109387077A权利要求书1/1页1.一种真空热压炉温控系统，其特征在于，所述系统包括：供电装置、控制装置、电磁加热器、模具、温度检测装置、保温套；所述控制装置设置在所述供电装置和电磁加热器之间，控制装置用于控制所述供电装置与电磁加热器通电与断电，进而控制电磁加热器对模具的加热或者不加热；所述温度检测装置与控制装置电连接，用于检测模具内部的温度；当温度检测装置检测到模具内温度达到预设最高温度阈值时，供电装置与电磁加热器断电，电磁加热器对模具不加热；当温度检测装置检测到模具内温度达到预设最低温度阈值时，供电装置与电磁加热器通电，电磁加热器对模具加热；所述保温套包裹或者半包裹在模具外侧，用于对模具保温。2.如权利要求1所述的真空热压炉温控系统，其特征在于，所述的保温套由莫来石纤维制成；其化学组分为72％-75％的AL2O3、17％-20％的SiO2，其余组分为ZrO2和Fe2O3。3.一种真空热压炉温控系统，其特征在于，所述系统包括：供电装置、控制装置、电磁加热器、模具、温度检测装置；所述控制装置设置在所述供电装置和电磁加热器之间，控制装置用于控制所述供电装置向电磁加热器输出电流的大小，进而控制电磁加热器对模具的加热功率；所述温度检测装置与控制装置电连接，用于检测模具内部的温度；当温度检测装置检测到模具内温度达到预设最高温度阈值时，供电装置向电磁加热器输出的电流变小，降低电磁加热器对模具的加热功率；当温度检测装置检测到模具内温度达到预设最低温度阈值时，供电装置向电磁加热器输出的电流变大，增大电磁加热器对模具的加热功率。4.如权利要求1至3任一所述的真空热压炉温控系统，其特征在于，所述的最高温度阈值与最低温度阈值的差值不大于20℃。5.如权利要求4所述的真空热压炉温控系统，其特征在于，所述的最高温度阈值与最低温度阈值的差值为5℃。2CN109387077A说明书1/5页一种真空热压炉温控系统技术领域[0001]本发明涉及磁体制造领域，特别涉及一种真空热压炉温控系统。背景技术[0002]真空热压炉常用于制备各向异性钕铁硼磁体。各向异性钕铁硼磁体的制备过程为：先将磁粉装入模具，在某一温度和压力下热压成压坯，压坯为圆柱状，然后将压坯放入直径更大的模具中在某一温度和压力下压下变形，变形后的磁体为圆片状，变形后磁体内部结构发生变化，提高了磁性能。在热压和热变形两个过程中，温度都是最为重要的因素。[0003]真空热压炉的加热方式采用感应加热，感应加热的特点在于加热时温度上升快，停止加热后温度迅速下降，这样不容易使温度维持在预设值，也无法保温，影响磁体性能和产品的一致性。发明内容[0004]为了解决真空热压炉无法恒温加热的技术问题，本发明是这样实现的：[0005]一种真空热压炉温控系统，所述系统包括：供电装置、控制装置、电磁加热器、模具、温度检测装置、保温套；[0006]所述控制装置设置在所述供电装置和电磁加热器之间，控制装置用于控制所述供电装置与电磁加热器通电与断电，进而控制电磁加热器对模具的加热或者不加热；[0007]所述温度检测装置与控制装置电连接，用于检测模具内部的温度；当温度检测装置检测到模具内温度达到预设最高温度阈值时，供电装置与电磁加热器断电，电磁加热器对模具不加热；当温度检测装置检测到模具内温度达到预设最低温度阈值时，供电装置与电磁加热器通电，电磁加热器对模具加热；[0008]所述保温套包裹或者半包裹在模具外侧，用于对模具保温。[0009]优选地，所述的保温套
