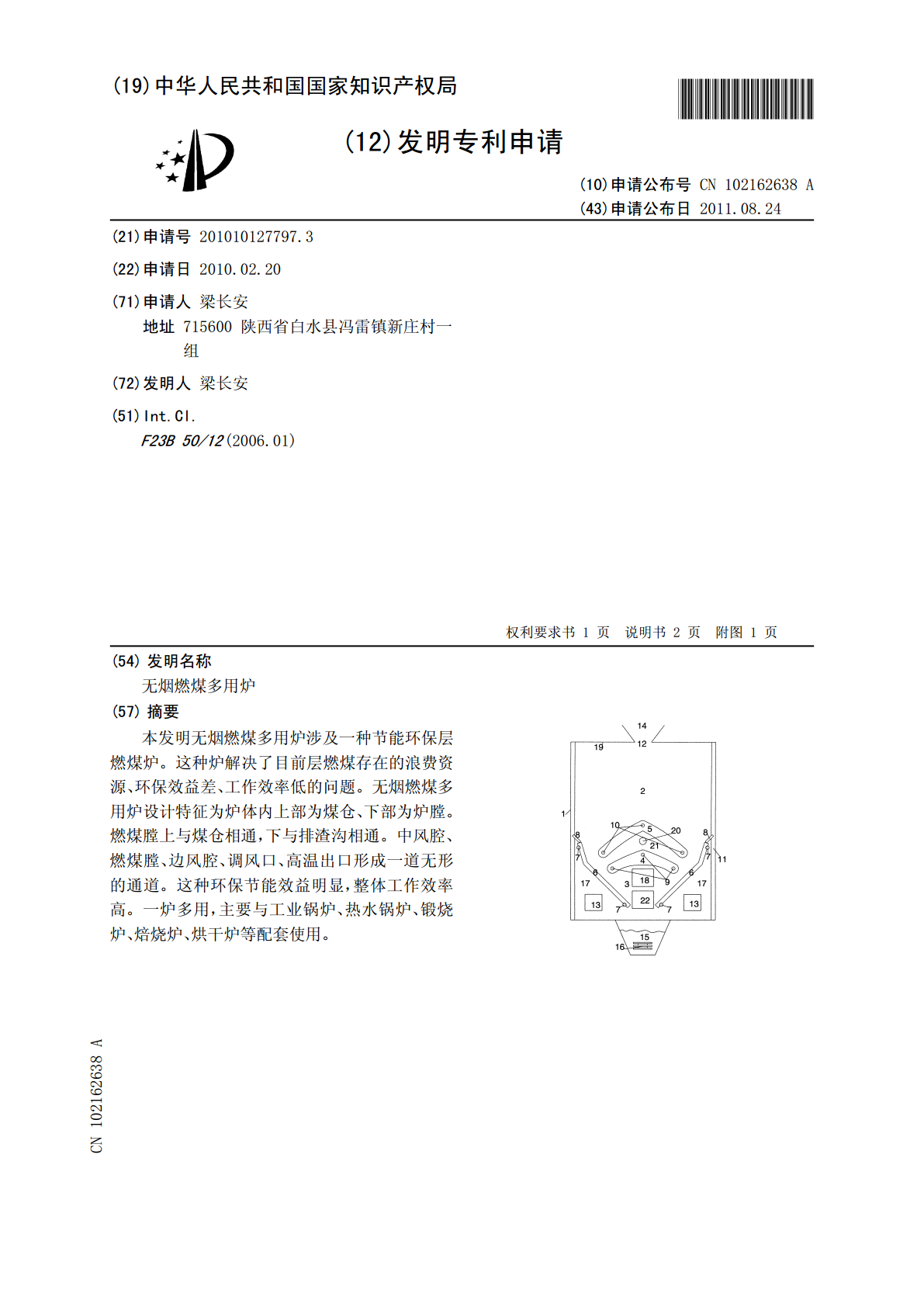

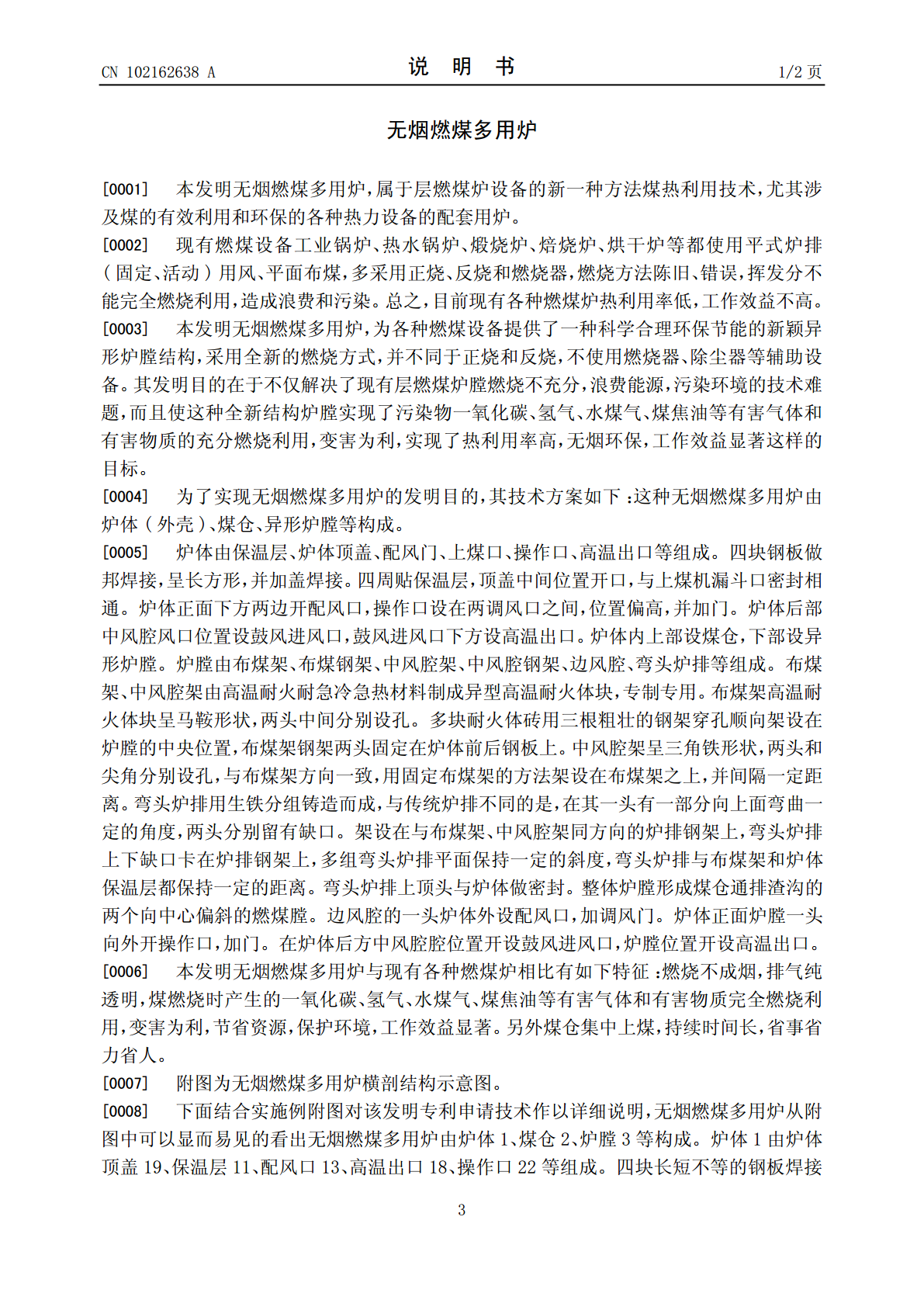

(19)中华人民共和国国家知识产权局*CN102162638A*(12)发明专利申请(10)申请公布号CN102162638A(43)申请公布日2011.08.24(21)申请号201010127797.3(22)申请日2010.02.20(71)申请人梁长安地址715600陕西省白水县冯雷镇新庄村一组(72)发明人梁长安(51)Int.Cl.F23B50/12(2006.01)权利要求书1页说明书2页附图1页(54)发明名称无烟燃煤多用炉(57)摘要本发明无烟燃煤多用炉涉及一种节能环保层燃煤炉。这种炉解决了目前层燃煤存在的浪费资源、环保效益差、工作效率低的问题。无烟燃煤多用炉设计特征为炉体内上部为煤仓、下部为炉膛。燃煤膛上与煤仓相通，下与排渣沟相通。中风腔、燃煤膛、边风腔、调风口、高温出口形成一道无形的通道。这种环保节能效益明显，整体工作效率高。一炉多用，主要与工业锅炉、热水锅炉、锻烧炉、焙烧炉、烘干炉等配套使用。CN102638ACCNN110216263802162639A权利要求书1/1页1.本发明无烟燃煤多用炉含有炉体、鼓风机、引风机、除渣机，其特征在于还含有煤仓、异型炉膛，煤仓设在炉体内上部，顶部中间位置留上煤口，并与上煤机漏斗密封相通，炉膛设在炉体内下部，煤仓底部纵向两道长方形口垂直与燃煤膛相通，燃煤膛最底部与排渣沟相通。2.如权利要求1所述的无烟燃煤多用炉，其特征在于由弯头炉排、布煤架、中风腔架、中风腔、边风腔、燃煤膛等构成，中风腔两边各自与燃煤膛相通，并穿过弯头炉排与边风腔相通，回头又通过弯头炉排，连同调风口与燃煤膛相通，也就与高温出口相通。2CCNN110216263802162639A说明书1/2页无烟燃煤多用炉[0001]本发明无烟燃煤多用炉，属于层燃煤炉设备的新一种方法煤热利用技术，尤其涉及煤的有效利用和环保的各种热力设备的配套用炉。[0002]现有燃煤设备工业锅炉、热水锅炉、煅烧炉、焙烧炉、烘干炉等都使用平式炉排(固定、活动)用风、平面布煤，多采用正烧、反烧和燃烧器，燃烧方法陈旧、错误，挥发分不能完全燃烧利用，造成浪费和污染。总之，目前现有各种燃煤炉热利用率低，工作效益不高。[0003]本发明无烟燃煤多用炉，为各种燃煤设备提供了一种科学合理环保节能的新颖异形炉膛结构，采用全新的燃烧方式，并不同于正烧和反烧，不使用燃烧器、除尘器等辅助设备。其发明目的在于不仅解决了现有层燃煤炉膛燃烧不充分，浪费能源，污染环境的技术难题，而且使这种全新结构炉膛实现了污染物一氧化碳、氢气、水煤气、煤焦油等有害气体和有害物质的充分燃烧利用，变害为利，实现了热利用率高，无烟环保，工作效益显著这样的目标。[0004]为了实现无烟燃煤多用炉的发明目的，其技术方案如下：这种无烟燃煤多用炉由炉体(外壳)、煤仓、异形炉膛等构成。[0005]炉体由保温层、炉体顶盖、配风门、上煤口、操作口、高温出口等组成。四块钢板做邦焊接，呈长方形，并加盖焊接。四周贴保温层，顶盖中间位置开口，与上煤机漏斗口密封相通。炉体正面下方两边开配风口，操作口设在两调风口之间，位置偏高，并加门。炉体后部中风腔风口位置设鼓风进风口，鼓风进风口下方设高温出口。炉体内上部设煤仓，下部设异形炉膛。炉膛由布煤架、布煤钢架、中风腔架、中风腔钢架、边风腔、弯头炉排等组成。布煤架、中风腔架由高温耐火耐急冷急热材料制成异型高温耐火体块，专制专用。布煤架高温耐火体块呈马鞍形状，两头中间分别设孔。多块耐火体砖用三根粗壮的钢架穿孔顺向架设在炉膛的中央位置，布煤架钢架两头固定在炉体前后钢板上。中风腔架呈三角铁形状，两头和尖角分别设孔，与布煤架方向一致，用固定布煤架的方法架设在布煤架之上，并间隔一定距离。弯头炉排用生铁分组铸造而成，与传统炉排不同的是，在其一头有一部分向上面弯曲一定的角度，两头分别留有缺口。架设在与布煤架、中风腔架同方向的炉排钢架上，弯头炉排上下缺口卡在炉排钢架上，多组弯头炉排平面保持一定的斜度，弯头炉排与布煤架和炉体保温层都保持一定的距离。弯头炉排上顶头与炉体做密封。整体炉膛形成煤仓通排渣沟的两个向中心偏斜的燃煤膛。边风腔的一头炉体外设配风口，加调风门。炉体正面炉膛一头向外开操作口，加门。在炉体后方中风腔腔位置开设鼓风进风口，炉膛位置开设高温出口。[0006]本发明无烟燃煤多用炉与现有各种燃煤炉相比有如下特征：燃烧不成烟，排气纯透明，煤燃烧时产生的一氧化碳、氢气、水煤气、煤焦油等有害气体和有害物质完全燃烧利用，变害为利，节省资源，保护环境，工作效益显著。另外煤仓集中上煤，持续时间长，省事省力省人。[0007]附图为无烟燃煤多用炉横剖结构示意图。[0008]下面结合实施例附图对该发明专利申请技术作以详细说明，无烟燃煤多用炉从附图中可以显而易见的看出无烟燃煤多用炉由炉体1、煤仓2、
