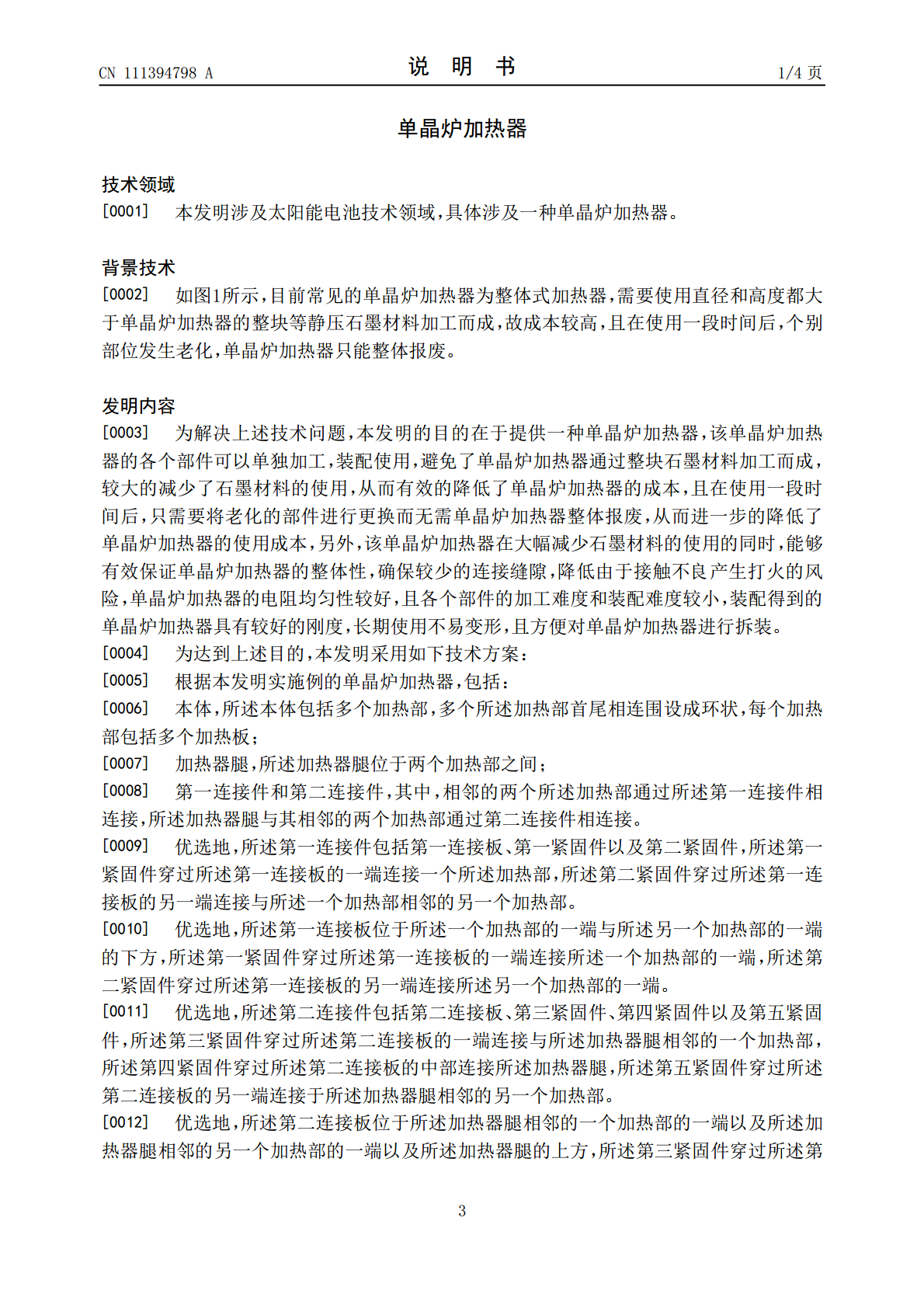

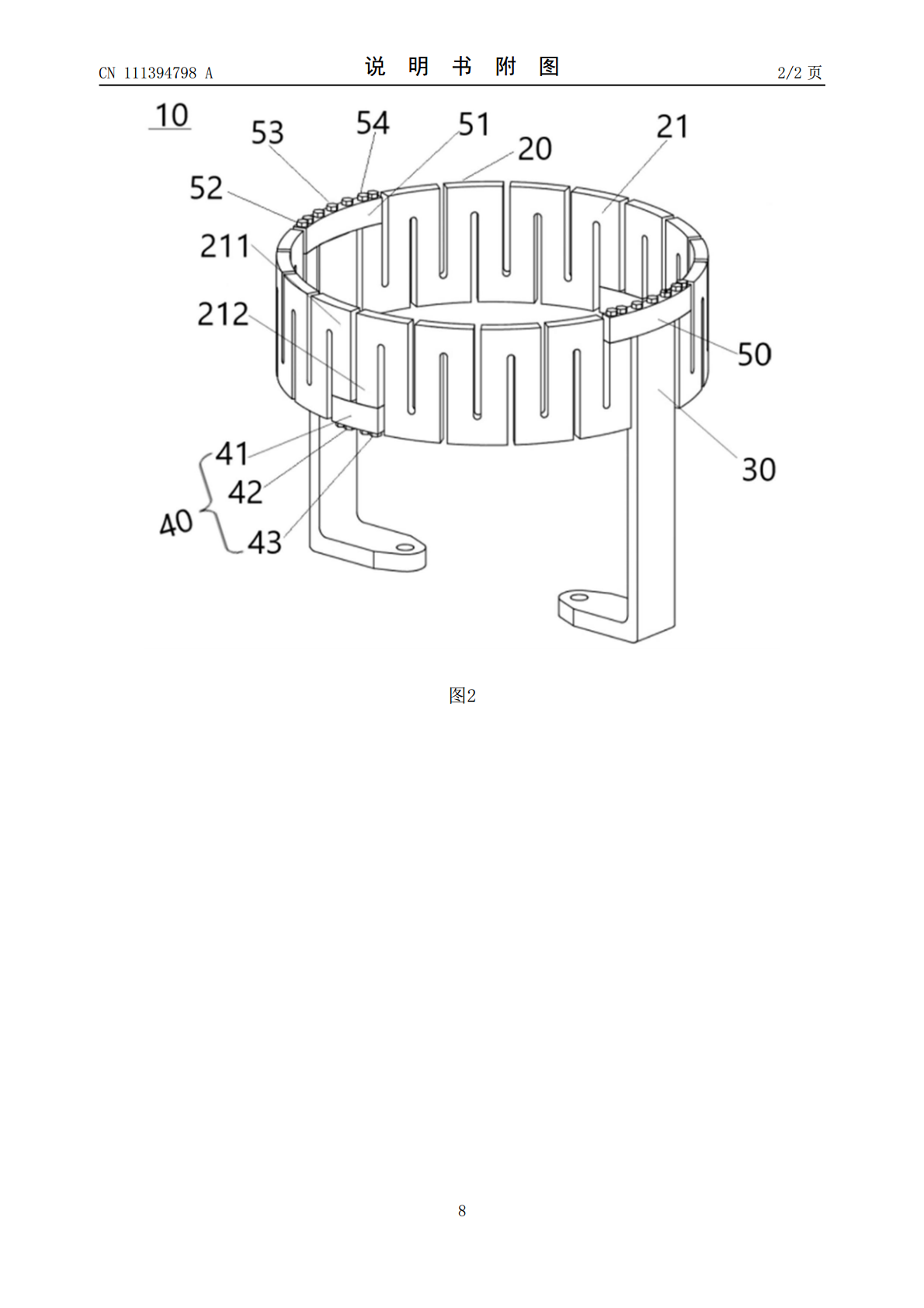

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111394798A(43)申请公布日2020.07.10(21)申请号202010423683.7(22)申请日2020.05.19(71)申请人邢台晶龙电子材料有限公司地址054000河北省邢台市开发区南园区兴达大街(72)发明人王东张志耀何志国(74)专利代理机构上海华诚知识产权代理有限公司31300代理人徐颖聪(51)Int.Cl.C30B35/00(2006.01)H05B3/66(2006.01)权利要求书1页说明书4页附图2页(54)发明名称单晶炉加热器(57)摘要本发明涉及单晶炉加热器，包括：本体，所述本体包括多个加热部，多个所述加热部首尾相连围设成环状，每个加热部包括多个加热板；加热器腿，所述加热器腿位于两个加热部之间；第一连接件和第二连接件，其中，相邻的两个所述加热部通过所述第一连接件相连接，所述加热器腿与其相邻的两个加热部通过第二连接件相连接。本发明实施例的单晶炉加热器，各个部件可以单独加工，装配使用，避免了单晶炉加热器通过整块石墨材料加工而成，较大的减少了石墨材料的使用，从而有效的降低了单晶炉加热器的成本，且在使用一段时间后，只需要将老化的部件进行更换而无需单晶炉加热器整体报废，从而进一步的降低了单晶炉加热器的使用成本。CN111394798ACN111394798A权利要求书1/1页1.一种单晶炉加热器，其特征在于，包括：本体，所述本体包括多个加热部，多个所述加热部首尾相连围设成环状，每个加热部包括多个加热板；加热器腿，所述加热器腿位于两个加热部之间；第一连接件和第二连接件，其中，相邻的两个所述加热部通过所述第一连接件相连接，所述加热器腿与其相邻的两个加热部通过第二连接件相连接。2.根据权利要求1所述的单晶炉加热器，其特征在于，所述第一连接件包括第一连接板、第一紧固件以及第二紧固件，所述第一紧固件穿过所述第一连接板的一端连接一个所述加热部，所述第二紧固件穿过所述第一连接板的另一端连接与所述一个加热部相邻的另一个加热部。3.根据权利要求2所述的单晶炉加热器，其特征在于，所述第一连接板位于所述一个加热部的一端与所述另一个加热部的一端的下方，所述第一紧固件穿过所述第一连接板的一端连接所述一个加热部的一端，所述第二紧固件穿过所述第一连接板的另一端连接所述另一个加热部的一端。4.根据权利要求3所述的单晶炉加热器，其特征在于，所述第二连接件包括第二连接板、第三紧固件、第四紧固件以及第五紧固件，所述第三紧固件穿过所述第二连接板的一端连接与所述加热器腿相邻的一个加热部，所述第四紧固件穿过所述第二连接板的中部连接所述加热器腿，所述第五紧固件穿过所述第二连接板的另一端连接于所述加热器腿相邻的另一个加热部。5.根据权利要求4所述的单晶炉加热器，其特征在于，所述第二连接板位于所述加热器腿相邻的一个加热部的一端以及所述加热器腿相邻的另一个加热部的一端以及所述加热器腿的上方，所述第三紧固件穿过所述第二连接板的一端连接于所述加热器腿相邻的一个加热部的一端，所述第四紧固件穿过所述第二连接板的中部连接所述加热器腿，所述第五紧固件穿过所述第二连接板的另一端连接于所述加热器腿相邻的另一个加热部的一端。6.根据权利要求5所述的单晶炉加热器，其特征在于，所述第一紧固件、第二紧固件、第三紧固件、第四紧固件以及第五紧固件为碳-碳复合材料制件或石墨制件。7.根据权利要求1所述的单晶炉加热器，其特征在于，所述本体的上表面和下表面平行或接近平行。8.根据权利要求1所述的单晶炉加热器，其特征在于，所述单晶炉加热器的本体包括四个加热部。9.根据权利要求8所述的单晶炉加热器，其特征在于，所述加热器腿包括两个，两个所述加热器腿对称设置。10.根据权利要求9所述的单晶炉加热器，其特征在于，所述四个加热部包括两个第一加热部和两个第二加热部，所述第一加热部和所述第二加热部对称设置，所述本体中所述第一加热部和所述第二加热部间隔分布。2CN111394798A说明书1/4页单晶炉加热器技术领域[0001]本发明涉及太阳能电池技术领域，具体涉及一种单晶炉加热器。背景技术[0002]如图1所示，目前常见的单晶炉加热器为整体式加热器，需要使用直径和高度都大于单晶炉加热器的整块等静压石墨材料加工而成，故成本较高，且在使用一段时间后，个别部位发生老化，单晶炉加热器只能整体报废。发明内容[0003]为解决上述技术问题，本发明的目的在于提供一种单晶炉加热器，该单晶炉加热器的各个部件可以单独加工，装配使用，避免了单晶炉加热器通过整块石墨材料加工而成，较大的减少了石墨材料的使用，从而有效的降低了单晶炉加热器的成本，且在使用一段时间后，只需要将老化的部件进行更换而无需单晶炉加热器整体报废，从而进一步的降低了单晶炉
