用于固定防干烧探头的支架结构及应用其的炉头.pdf

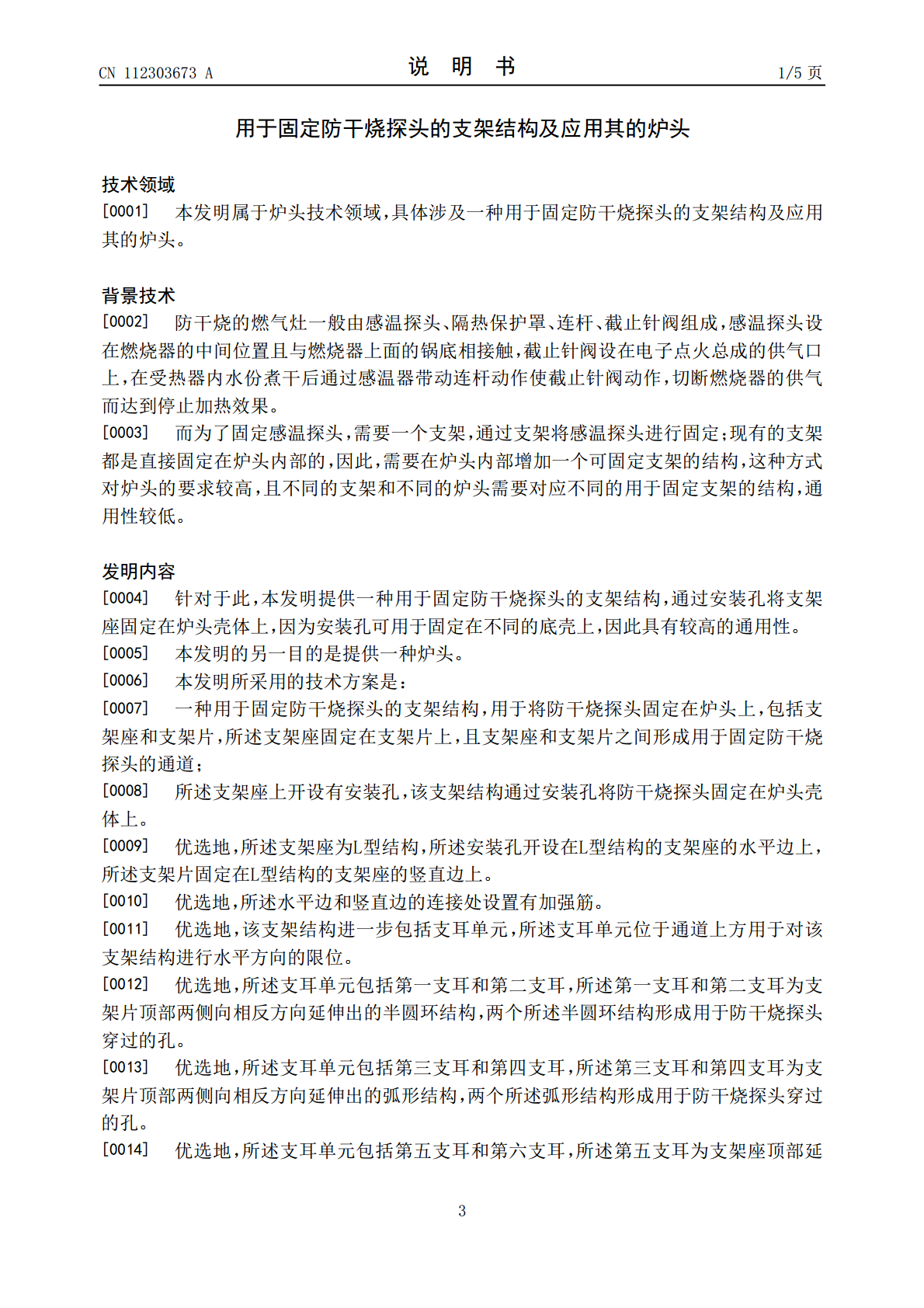

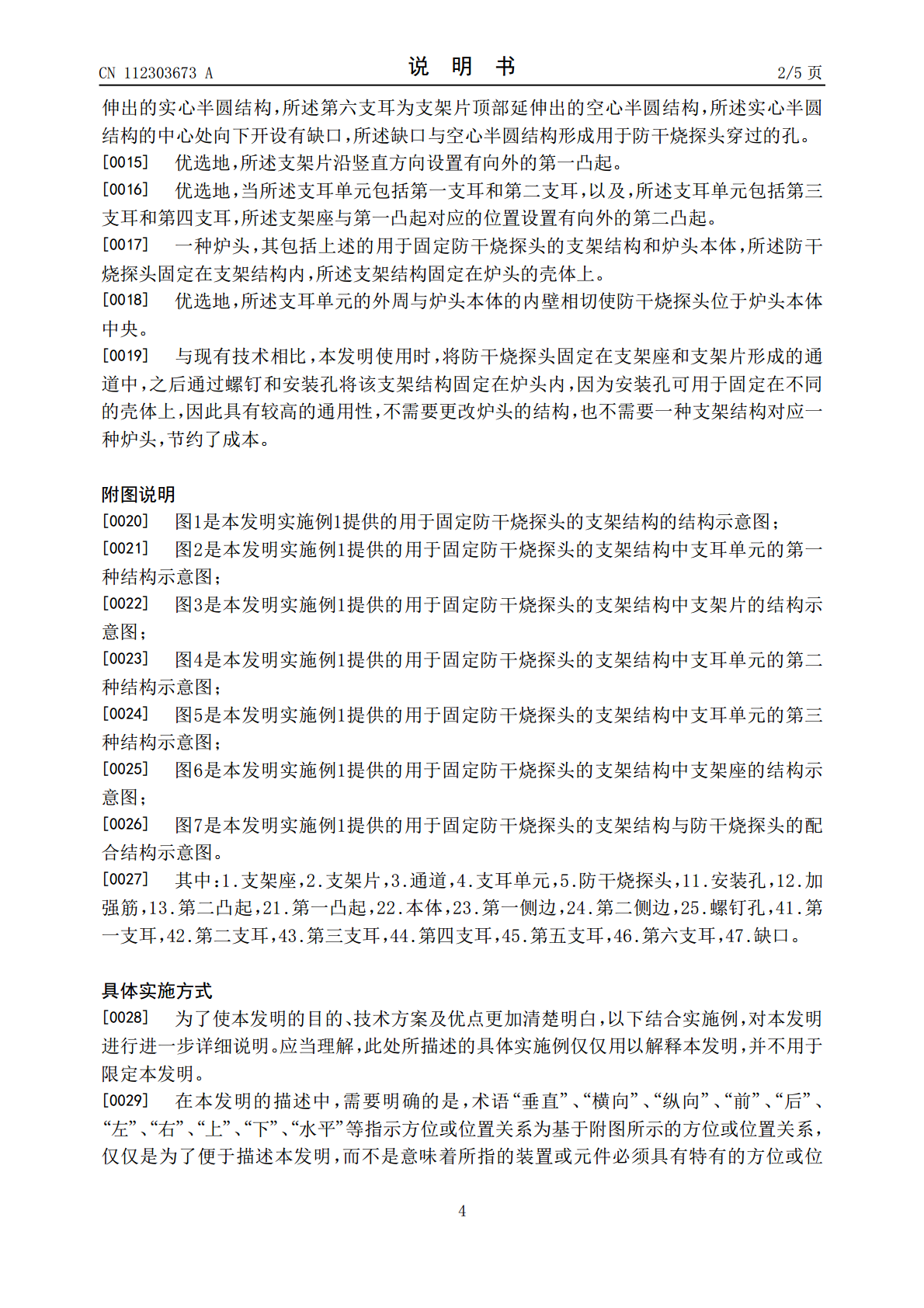

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112303673A(43)申请公布日2021.02.02(21)申请号202011230402.2(22)申请日2020.11.06(71)申请人华帝股份有限公司地址528400广东省中山市小榄镇工业大道南华园路1号(72)发明人赵志成吴亭贾龙飞潘叶江(74)专利代理机构深圳市合道英联专利事务所(普通合伙)44309代理人廉红果(51)Int.Cl.F24C3/08(2006.01)F24C3/12(2006.01)权利要求书1页说明书5页附图5页(54)发明名称用于固定防干烧探头的支架结构及应用其的炉头(57)摘要本发明公开了用于固定防干烧探头的支架结构及应用其的炉头，其中，用于固定防干烧探头的支架结构，用于将防干烧探头固定在炉头上，包括支架座和支架片，所述支架座固定在支架片上，且支架座和支架片之间形成用于固定防干烧探头的通道；所述支架座上开设有安装孔，该支架结构通过安装孔将防干烧探头固定在炉头壳体上。本发明使用时，将防干烧探头固定在支架座和支架片形成的通道中，之后通过螺钉和安装孔将该支架结构固定在炉头内，因为安装孔可用于固定在不同的壳体上，因此具有较高的通用性，不需要更改炉头的结构，也不需要一种支架结构对应一种炉头，节约了成本。CN112303673ACN112303673A权利要求书1/1页1.一种用于固定防干烧探头的支架结构，用于将防干烧探头固定在炉头上，其特征在于，包括支架座(1)和支架片(2)，所述支架座(1)固定在支架片(2)上，且支架座(1)和支架片(2)之间形成用于固定防干烧探头的通道(3)；所述支架座(1)上开设有安装孔(11)，该支架结构通过安装孔(11)将防干烧探头固定在炉头壳体上。2.根据权利要求1所述的用于固定防干烧探头的支架结构，其特征在于，所述支架座(1)为L型结构，所述安装孔(11)开设在L型结构的支架座(1)的水平边上，所述支架片(2)固定在L型结构的支架座(1)的竖直边上。3.根据权利要求2所述的用于固定防干烧探头的支架结构，其特征在于，所述水平边和竖直边的连接处设置有加强筋(12)。4.根据权利要求3所述的用于固定防干烧探头的支架结构，其特征在于，该支架结构进一步包括支耳单元(4)，所述支耳单元(4)位于通道(3)上方用于对该支架结构进行水平方向的限位。5.根据权利要求4所述的用于固定防干烧探头的支架结构，其特征在于，所述支耳单元(4)包括第一支耳(41)和第二支耳(42)，所述第一支耳(41)和第二支耳(42)为支架片(2)顶部两侧向相反方向延伸出的半圆环结构，两个所述半圆环结构形成用于防干烧探头穿过的孔。6.根据权利要求4所述的用于固定防干烧探头的支架结构，其特征在于，所述支耳单元(4)包括第三支耳(43)和第四支耳(44)，所述第三支耳(43)和第四支耳(44)为支架片(2)顶部两侧向相反方向延伸出的弧形结构，两个所述弧形结构形成用于防干烧探头穿过的孔。7.根据权利要求4所述的用于固定防干烧探头的支架结构，其特征在于，所述支耳单元(4)包括第五支耳(45)和第六支耳(46)，所述第五支耳(45)为支架座(1)顶部延伸出的实心半圆结构，所述第六支耳(46)为支架片(2)顶部延伸出的空心半圆结构，所述实心半圆结构的中心处向下开设有缺口(47)，所述缺口(47)与空心半圆结构形成用于防干烧探头穿过的孔。8.根据权利要求5-7任一项所述的用于固定防干烧探头的支架结构，其特征在于，所述支架片(2)沿竖直方向设置有向外的第一凸起(21)。9.根据权利要求8所述的用于固定防干烧探头的支架结构，其特征在于，当所述支耳单元(4)包括第一支耳(41)和第二支耳(42)，以及，所述支耳单元(4)包括第三支耳(43)和第四支耳(44)时，所述支架座(1)与第一凸起(21)对应的位置设置有向外的第二凸起(13)。10.一种炉头，其特征在于，其包括权利要求1-9任一项所述的用于固定防干烧探头的支架结构和炉头本体，所述防干烧探头(5)固定在支架结构内，所述支架结构固定在炉头的壳体上。11.根据权利要求10所述的一种炉头，其特征在于，所述支耳单元(4)的外周与炉头本体的内壁相切使防干烧探头位于炉头本体中央。2CN112303673A说明书1/5页用于固定防干烧探头的支架结构及应用其的炉头技术领域[0001]本发明属于炉头技术领域，具体涉及一种用于固定防干烧探头的支架结构及应用其的炉头。背景技术[0002]防干烧的燃气灶一般由感温探头、隔热保护罩、连杆、截止针阀组成，感温探头设在燃烧器的中间位置且与燃烧器上面的锅底相接触，截止针阀设在电子点火总成的供气口上，在受热器内水份煮干后通过感温器带动连杆动作使截止针阀动作，切断燃烧器的供气而达到
