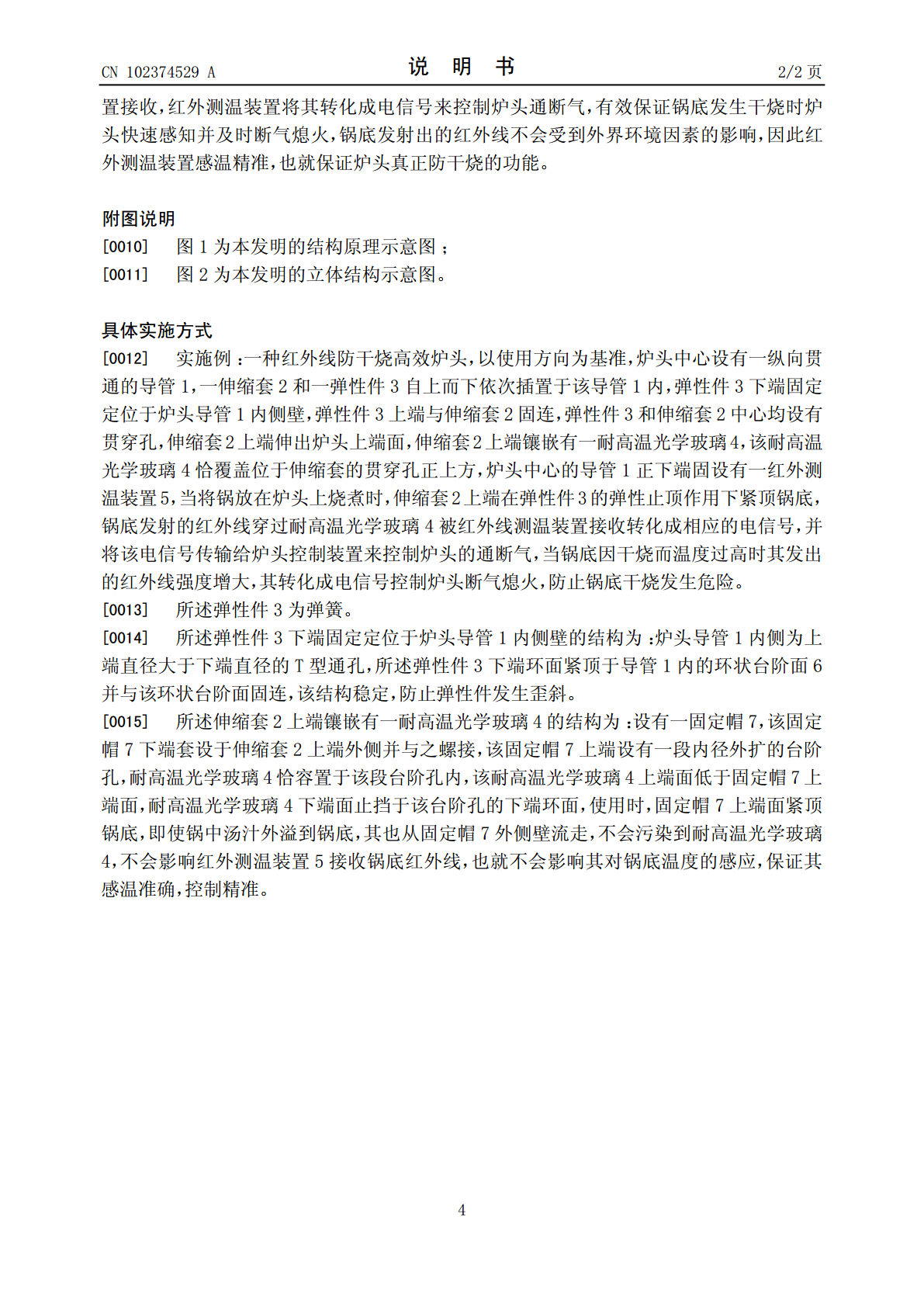

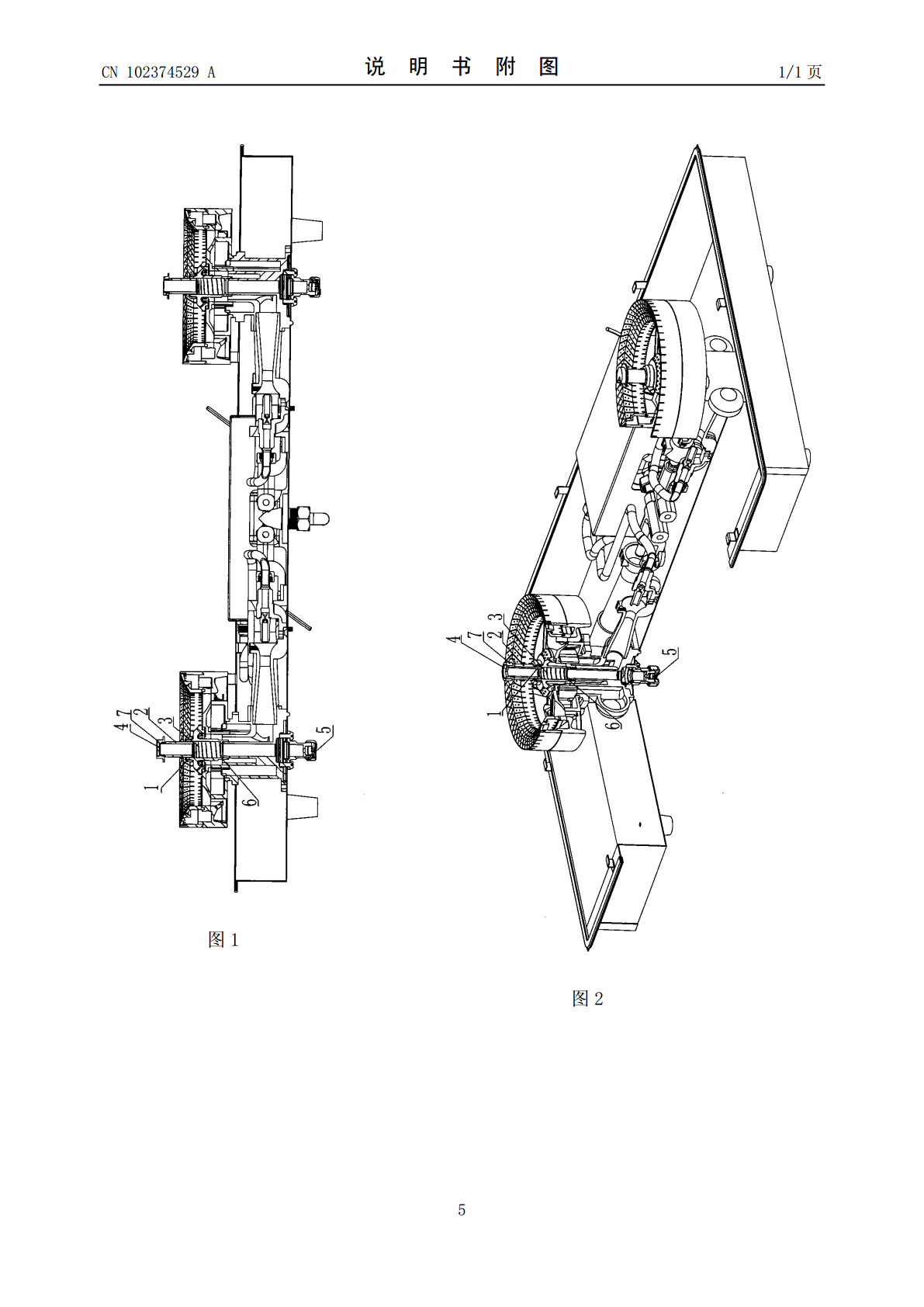

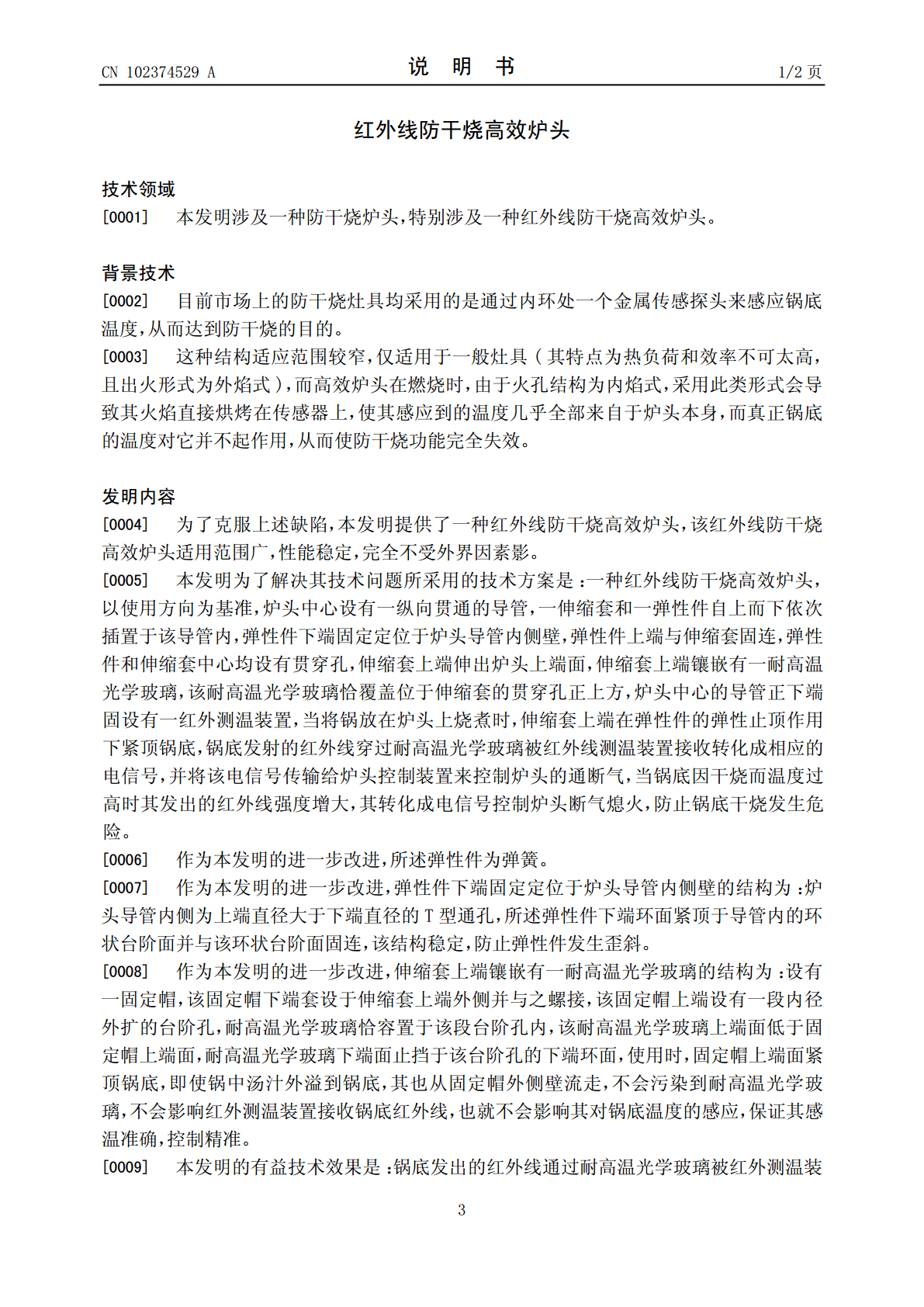

(19)中华人民共和国国家知识产权局*CN102374529A*(12)发明专利申请(10)申请公布号CN102374529A(43)申请公布日2012.03.14(21)申请号201010251242.X(22)申请日2010.08.10(71)申请人樱花卫厨(中国)股份有限公司地址215300江苏省昆山市青阳南路1号(72)发明人廖金柱(74)专利代理机构昆山四方专利事务所32212代理人盛建德(51)Int.Cl.F23D14/00(2006.01)F23D14/72(2006.01)权利要求书1页说明书2页附图1页(54)发明名称红外线防干烧高效炉头(57)摘要本发明公开了一种红外线防干烧高效炉头，以使用方向为基准，炉头中心设有一纵向贯通的导管，一伸缩套和一弹性件自上而下依次插置于该导管内，弹性件下端固定定位于炉头导管内侧壁，弹性件上端与伸缩套固连，弹性件和伸缩套中心均设有贯穿孔，伸缩套上端伸出炉头上端面，伸缩套上端镶嵌有一耐高温光学玻璃，该耐高温光学玻璃恰覆盖位于伸缩套的贯穿孔正上方，炉头中心的导管正下端固设有一红外测温装置，本发明有效保证锅底发生干烧时炉头快速感知并及时断气熄火，锅底发射出的红外线不会受到外界环境因素的影响，因此红外测温装置感温精准，也就保证炉头真正防干烧的功能。CN10237459ACCNN110237452902374535A权利要求书1/1页1.一种红外线防干烧高效炉头，其特征在于：以使用方向为基准，炉头中心设有一纵向贯通的导管(1)，一伸缩套(2)和一弹性件(3)自上而下依次插置于该导管(1)内，弹性件(3)下端固定定位于炉头导管(1)内侧壁，弹性件(3)上端与伸缩套(2)固连，弹性件(3)和伸缩套(2)中心均设有贯穿孔，伸缩套(2)上端伸出炉头上端面，伸缩套(2)上端镶嵌有一耐高温光学玻璃(4)，该耐高温光学玻璃(4)恰覆盖位于伸缩套的贯穿孔正上方，炉头中心的导管(1)正下端固设有一红外测温装置(5)。2.根据权利要求1所述的红外线防干烧高效炉头，其特征在于：所述弹性件(3)为弹簧。3.根据权利要求1或2所述的红外线防干烧高效炉头，其特征在于：弹性件(3)下端固定定位于炉头导管(1)内侧壁的结构为：炉头导管(1)内侧为上端直径大于下端直径的T型通孔，所述弹性件(3)下端环面紧顶于导管(1)内的环状台阶面(6)并与该环状台阶面固连。4.根据权利要求1所述的红外线防干烧高效炉头，其特征在于：伸缩套(2)上端镶嵌有一耐高温光学玻璃(4)的结构为：设有一固定帽(7)，该固定帽(7)下端套设于伸缩套(2)上端外侧并与之螺接，该固定帽(7)上端设有一段内径外扩的台阶孔，耐高温光学玻璃(4)恰容置于该段台阶孔内，该耐高温光学玻璃(4)上端面低于固定帽(7)上端面，耐高温光学玻璃(4)下端面止挡于该台阶孔的下端环面。2CCNN110237452902374535A说明书1/2页红外线防干烧高效炉头技术领域[0001]本发明涉及一种防干烧炉头，特别涉及一种红外线防干烧高效炉头。背景技术[0002]目前市场上的防干烧灶具均采用的是通过内环处一个金属传感探头来感应锅底温度，从而达到防干烧的目的。[0003]这种结构适应范围较窄，仅适用于一般灶具(其特点为热负荷和效率不可太高，且出火形式为外焰式)，而高效炉头在燃烧时，由于火孔结构为内焰式，采用此类形式会导致其火焰直接烘烤在传感器上，使其感应到的温度几乎全部来自于炉头本身，而真正锅底的温度对它并不起作用，从而使防干烧功能完全失效。发明内容[0004]为了克服上述缺陷，本发明提供了一种红外线防干烧高效炉头，该红外线防干烧高效炉头适用范围广，性能稳定，完全不受外界因素影。[0005]本发明为了解决其技术问题所采用的技术方案是：一种红外线防干烧高效炉头，以使用方向为基准，炉头中心设有一纵向贯通的导管，一伸缩套和一弹性件自上而下依次插置于该导管内，弹性件下端固定定位于炉头导管内侧壁，弹性件上端与伸缩套固连，弹性件和伸缩套中心均设有贯穿孔，伸缩套上端伸出炉头上端面，伸缩套上端镶嵌有一耐高温光学玻璃，该耐高温光学玻璃恰覆盖位于伸缩套的贯穿孔正上方，炉头中心的导管正下端固设有一红外测温装置，当将锅放在炉头上烧煮时，伸缩套上端在弹性件的弹性止顶作用下紧顶锅底，锅底发射的红外线穿过耐高温光学玻璃被红外线测温装置接收转化成相应的电信号，并将该电信号传输给炉头控制装置来控制炉头的通断气，当锅底因干烧而温度过高时其发出的红外线强度增大，其转化成电信号控制炉头断气熄火，防止锅底干烧发生危险。[0006]作为本发明的进一步改进，所述弹性件为弹簧。[0007]作为本发明的进一步改进，弹性件下端固定定位于炉头导管内侧壁的结构为：炉头导管内侧为上端直径大于下端直径的T型通孔，所述弹性件下端环面紧顶
