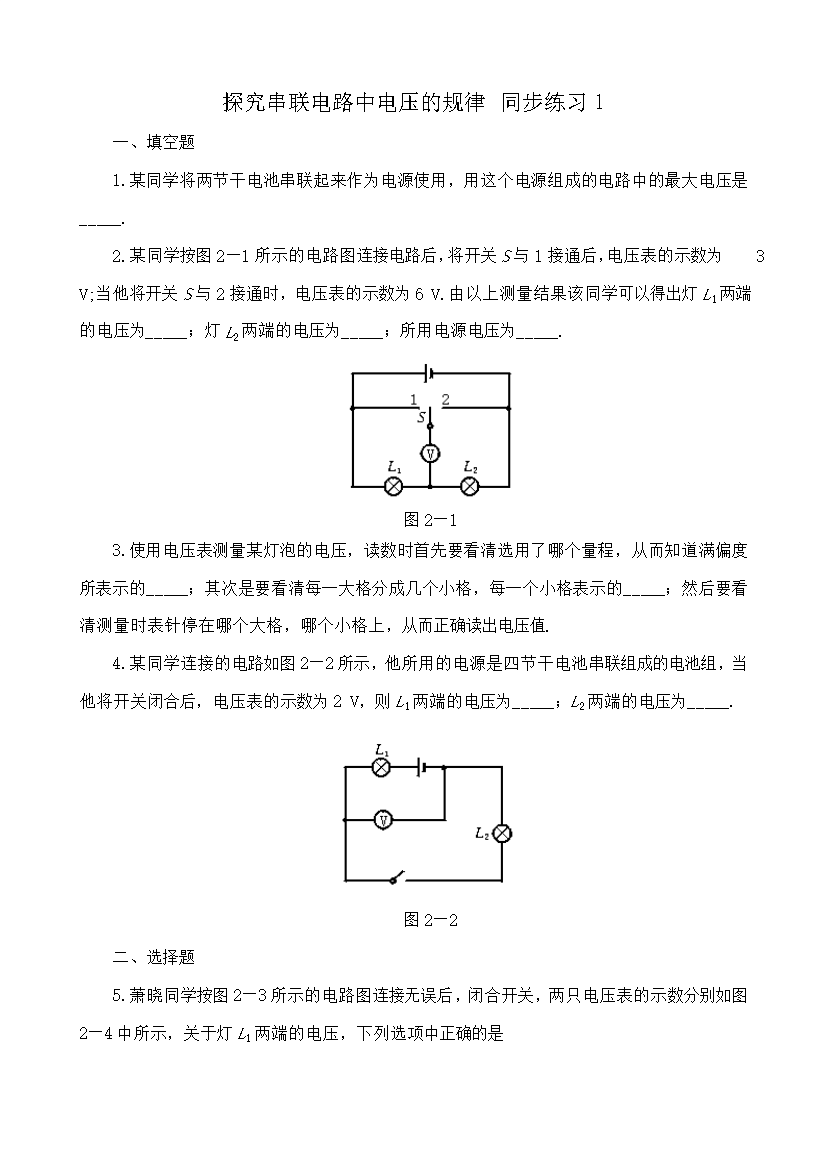

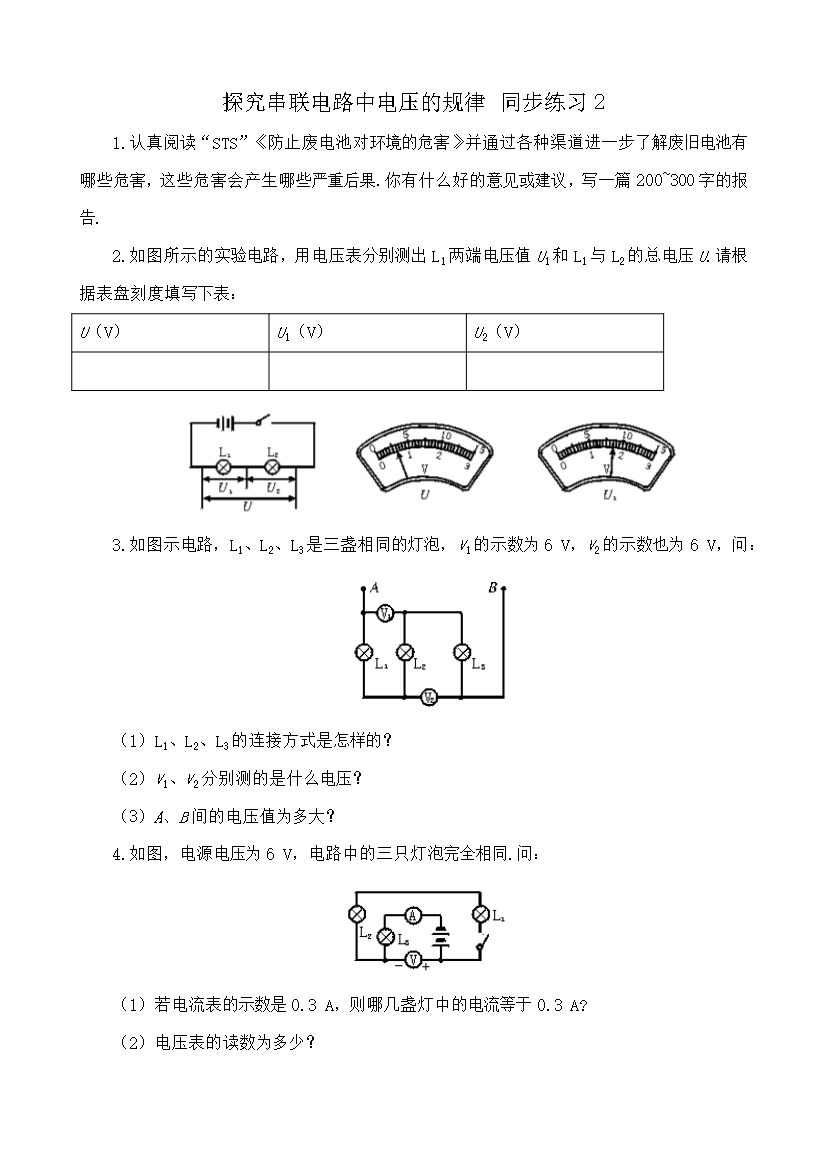

探究串联电路中的电压规律同步练习（1）如果要测干电池的电压，只要将电压表的正接线柱通过开关与干电池的相连，负接线柱与干电池的相连。闭合开关，这时电压表的读数就是测得的干电池的。（2）如图6－18电路，电源电压为4.5V，灯L1两端的电压是2.5V，则灯L2两端的电压是V。（3）如图6－19电路，灯Ll两端电压是4V，灯L2两端的电压为V。（4）欲用电压表测图6－20（甲）中电灯两端的电压和图6－20（乙）中电灯L2两端的电压。请以笔画线将电压表正确连入电路并标明“＋”、“－”接线柱。（5）如图6－21电路中，电压表分别测量的是、和两端的电压；如果电压表的示数分别为6V和4V，那么电压表的示数为V。（6）图6－22是连入电路的电压表的示意图，其指示的示数为下列数据的哪一个?A．5.5VB．1.8VC．5.3VD．1.3V（7）如图6－23，根据电路图中已标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个恰当的元件符号分别填入电路的空缺处。要求填入元件后灯L1和L2串联，且都能发光。（8）给出图6－24所示的元件，要求：灯L1和L2串联，电流表测L1通过的电流，电压表测两端的电压，测L1电源的电压。用笔画线代替导线将图中元件按要求连接起来。（9）一个小电动机工作时，要求电源电压是6V。如果用干电池作电源，需要几节串联起来?若换用蓄电池作电源，需要几个串联起来?答案题号参考答案（1）正极（铜帽），负极（锌皮），电压；（2）2；（3）4；（4）略；（5）总电压，L1，L2，2V；（6）A；（7）略；（8）略；（9）4节，3个；
