八年级物理新人教版探究串联电路中电压的规律 同步练习2.doc

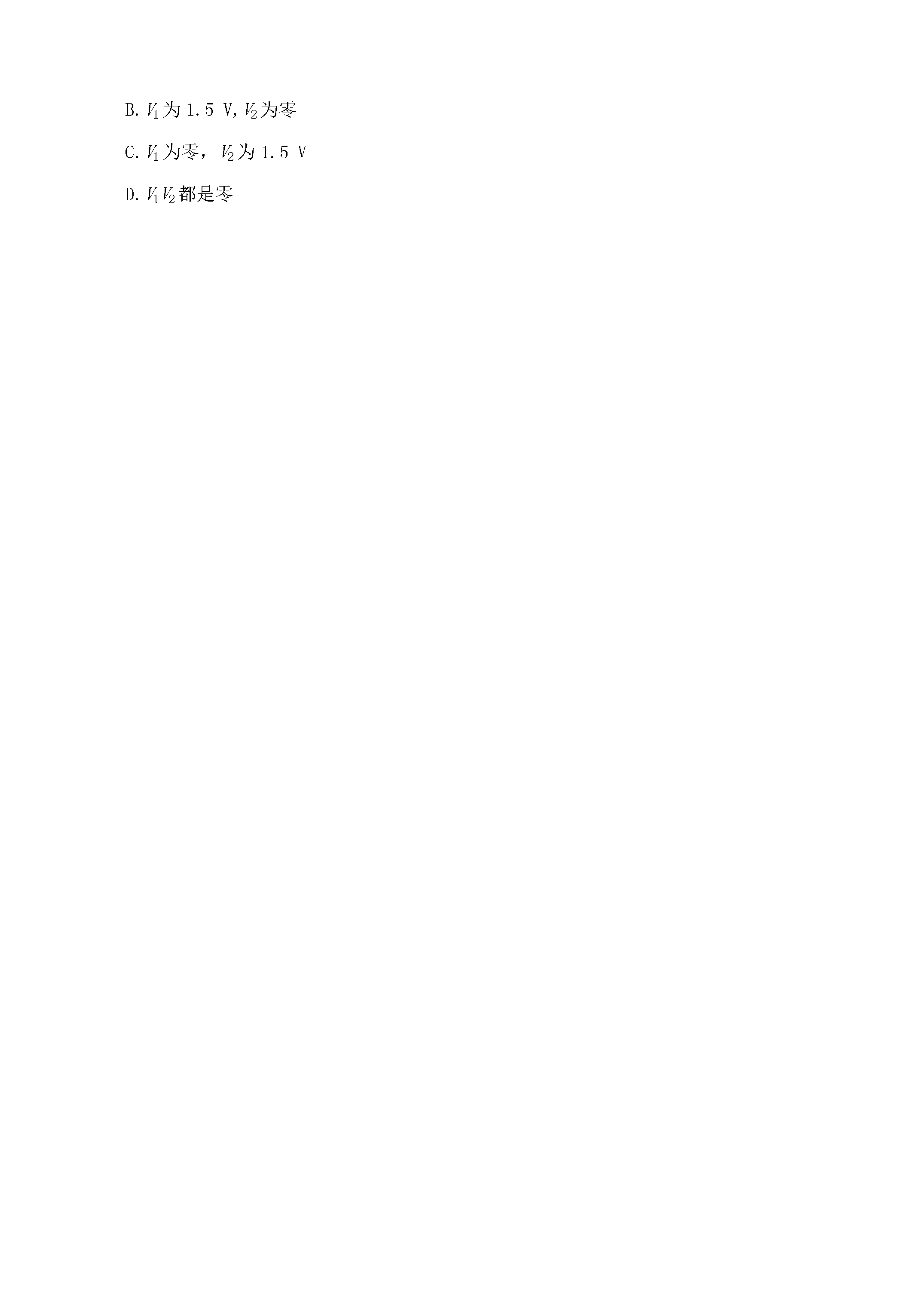

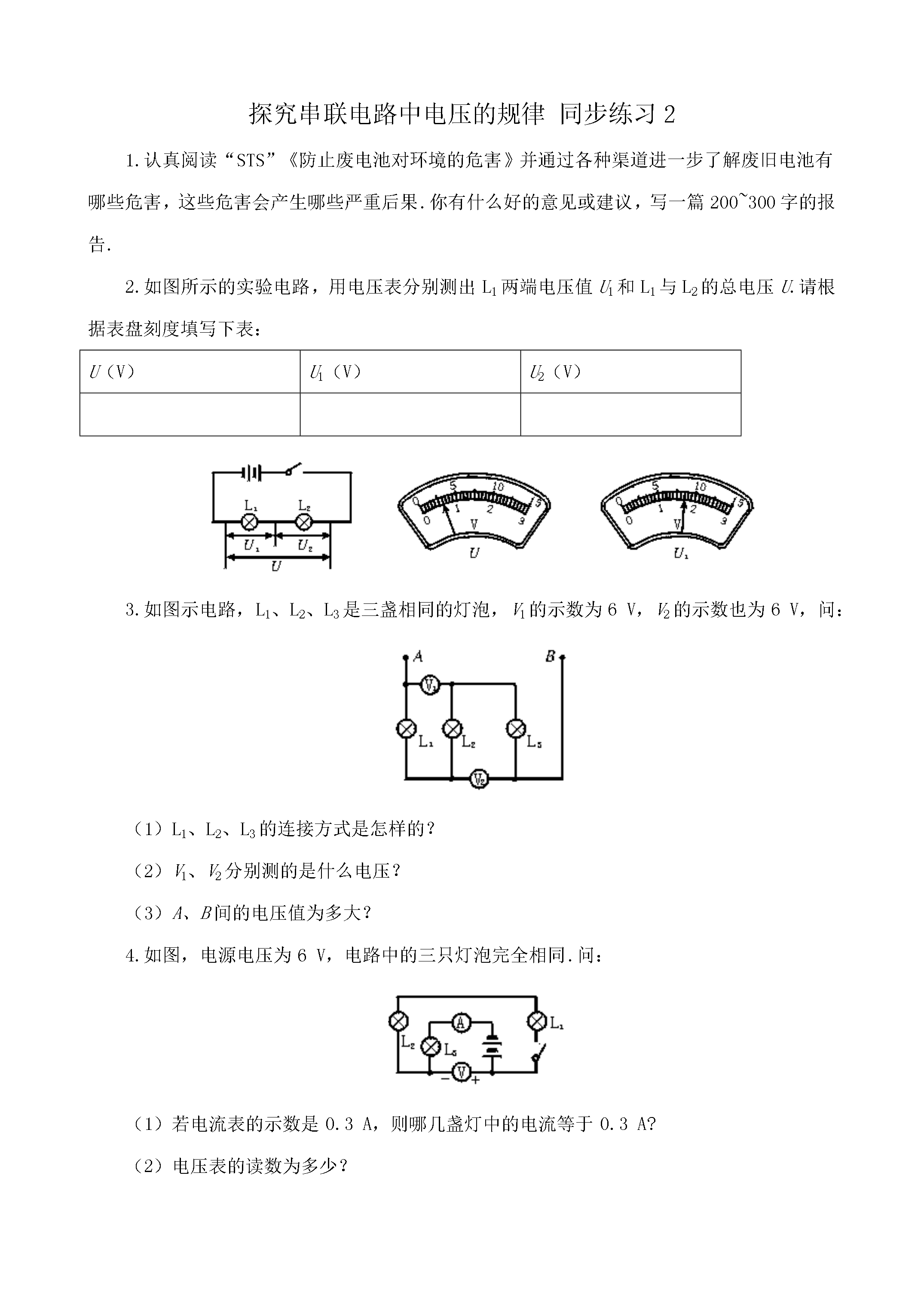

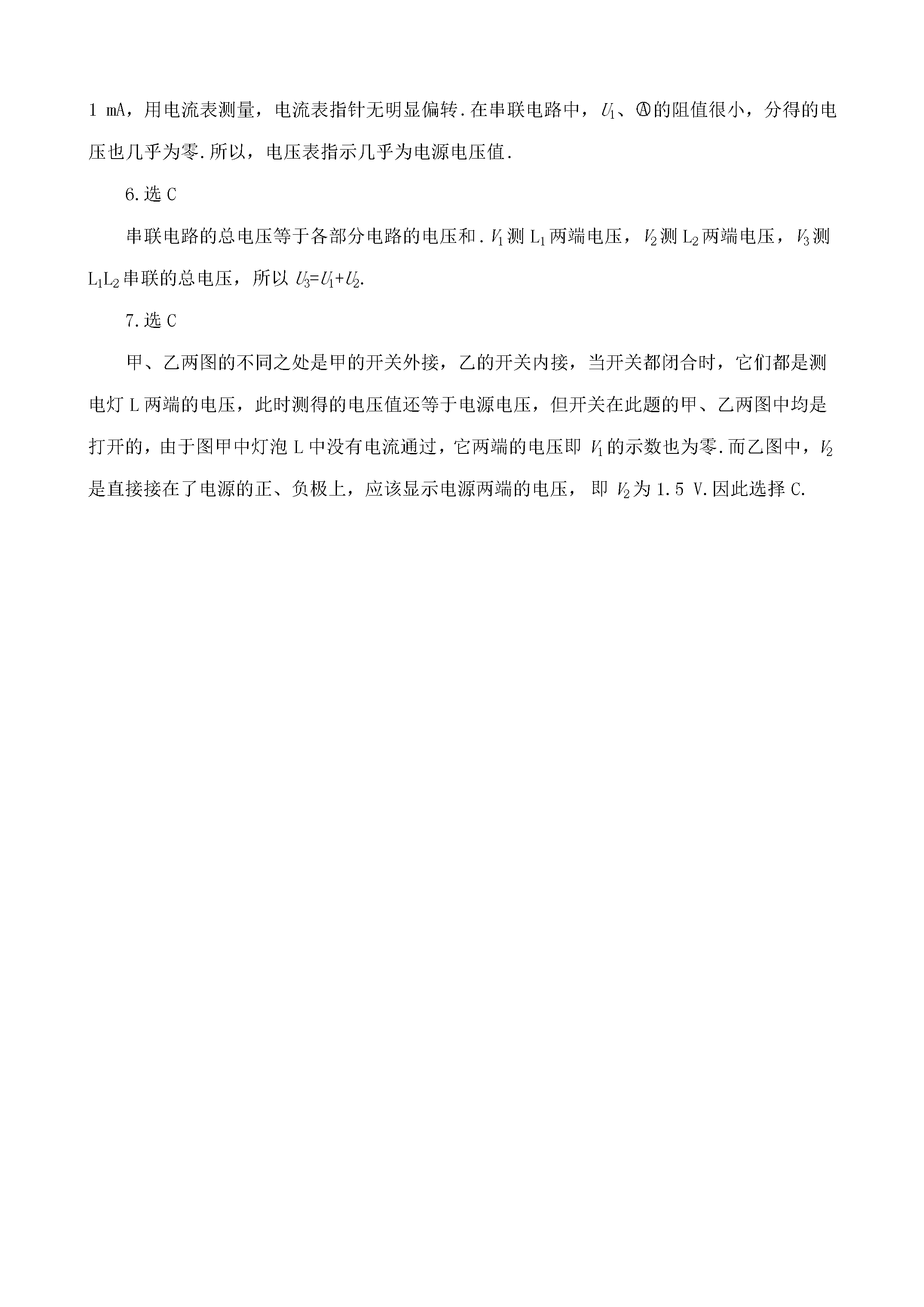

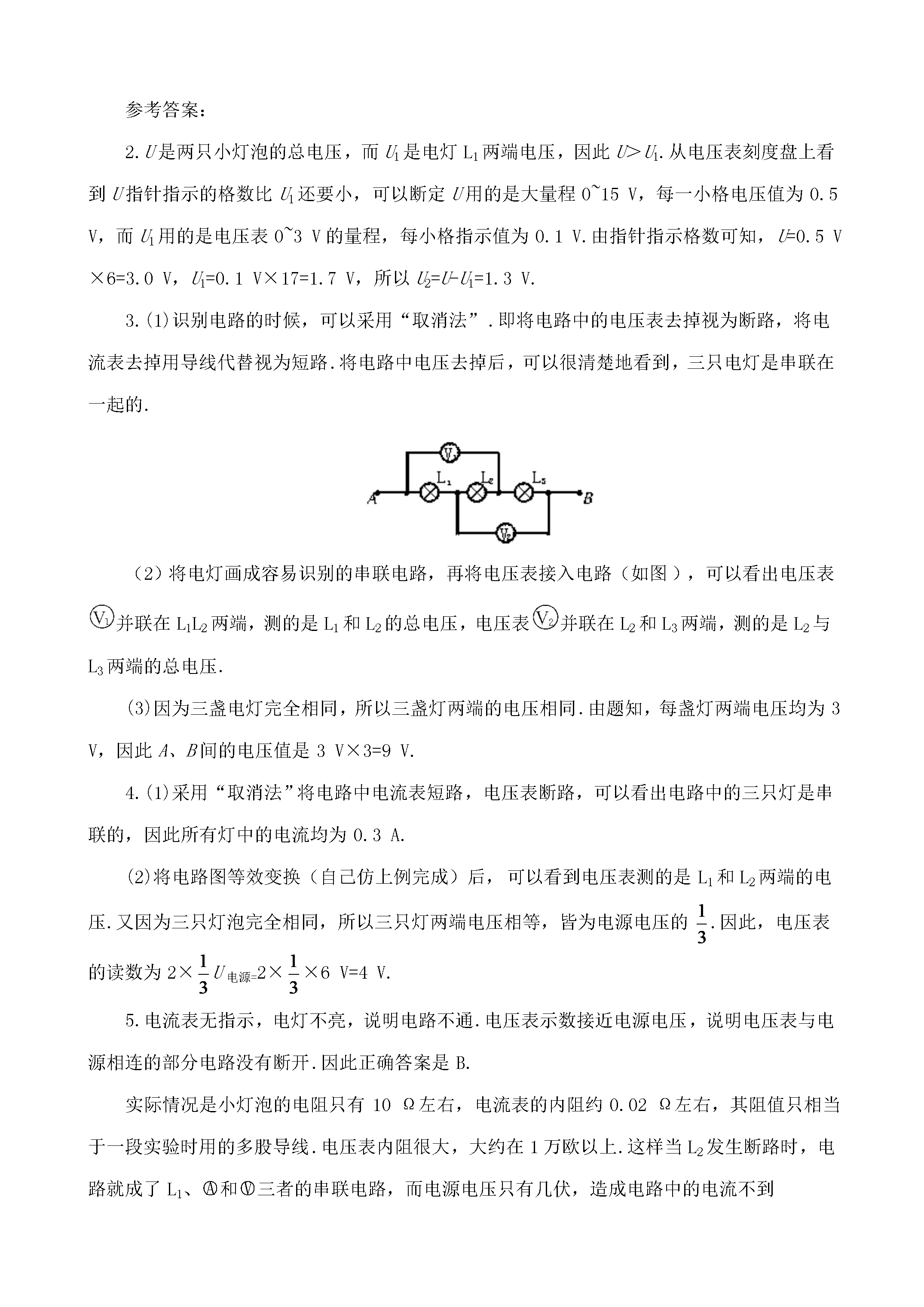

探究串联电路中电压的规律同步练习21.认真阅读“STS”《防止废电池对环境的危害》并通过各种渠道进一步了解废旧电池有哪些危害这些危害会产生哪些严重后果.你有什么好的意见或建议写一篇200~300字的报告.2.如图所示的实验电路用电压表分别测出L1两端电压值U1和L1与L2的总电压U.请根据表盘刻度填写下表：U（V）U1（V）U2（V）3.如图示电路L1、L2、L3是三盏相同的灯泡V1的示数为6VV2的示数也为6V问：（1）L1、L2、L3的连接方式是怎样的？（2）V1、V2分别测的是什么电压？（3）A、B间的电压值为多大？4.如图电源电压为6V电路中的三只灯泡完全相同.问：（1）若电流表的示数是0.3A则哪几盏灯中的电流等于0.3A?（2）电压表的读数为多少？5.如图示电路闭合开关S后两盏灯都不发光电流表指针看不出偏转电压表示数接近电源电压.这电路的故障可能是A.L1发生短路B.L2发生断路C.电流表是坏的D.电灯L1、L2的灯丝都是断的6.在两个灯泡串联的电路中用三只电压表分别测各部分的电压如图示电路.已知V1、V2、V3三个电压表测出的值分别是U1、U2、U3则它们的大小关系正确的是A.U1=U2B.U1=U2=U3C.U1+U2=U3D.U1+U2＞U37.如图所示用电压表测灯泡L两端的电压如干电池的电压为1.5V则两图中电压表V1、V2的读数分别是A.V1为1.5VV2为1.5VB.V1为1.5VV2为零C.V1为零V2为1.5VD.V1V2都是零参考答案：2.U是两只小灯泡的总电压而U1是电灯L1两端电压因此U＞U1.从电压表刻度盘上看到U指针指示的格数比U1还要小可以断定U用的是大量程0~15V每一小格电压值为0.5V而U1用的是电压表0~3V的量程每小格指示值为0.1V.由指针指示格数可知U=0.5V×6=3.0VU1=0.1V×17=1.7V所以U2=U-U1=1.3V.3.(1)识别电路的时候可以采用“取消法”.即将电路中的电压表去掉视为断路将电流表去掉用导线代替视为短路.将电路中电压去掉后可以很清楚地看到三只电灯是串联在一起的.（2）将电灯画成容易识别的串联电路再将电压表接入电路（如图）可以看出电压表并联在L1L2两端测的是L1和L2的总电压电压表并联在L2和L3两端测的是L2与L3两端的总电压.(3)因为三盏电灯完全相同所以三盏灯两端的电压相同.由题知每盏灯两端电压均为3V因此A、B间的电压值是3V×3=9V.4.(1)采用“取消法”将电路中电流表短路电压表断路可以看出电路中的三只灯是串联的因此所有灯中的电流均为0.3A.(2)将电路图等效变换（自己仿上例完成）后可以看到电压表测的是L1和L2两端的电压.又因为三只灯泡完全相同所以三只灯两端电压相等皆为电源电压的.因此电压表的读数为2×U电源=2××6V=4V.5.电流表无指示电灯不亮说明电路不通.电压表示数接近电源电压说明电压表与电源相连的部分电路没有断开.因此正确答案是B.实际情况是小灯泡的电阻只有10Ω左右电流表的内阻约0.02Ω左右其阻值只相当于一段实验时用的多股导线.电压表内阻很大大约在1万欧以上.这样当L2发生断路时电路就成了L1、eq\o\ac(○A)和eq\o\ac(○V)三者的串联电路而电源电压只有几伏造成电路中的电流不到1mA用电流表测量电流表指针无明显偏转.在串联电路中U1、eq\o\ac(○A)的阻值很小分得的电压也几乎为零.所以电压表指示几乎为电源电压值.6.选C串联电路的总电压等于各部分电路的电压和.V1测L1两端电压V2测L2两端电压V3测L1L2串联的总电压所以U3=U1+U2.7.选C甲、乙两图的不同之处是甲的开关外接乙的开关内接当开关都闭合时它们都是测电灯L两端的电压此时测得的电压值还等于电源电压但开关在此题的甲、乙两图中均是打开的由于图甲中灯泡L中没有电流通过它两端的电压即V1的示数也为零.而乙图中V2是直接接在了电源的正、负极上应该显示电源两端的电压即V2为1.5V.因此选择C.
