八年级物理新人教版探究串联电路中电压的规律 同步练习1.doc

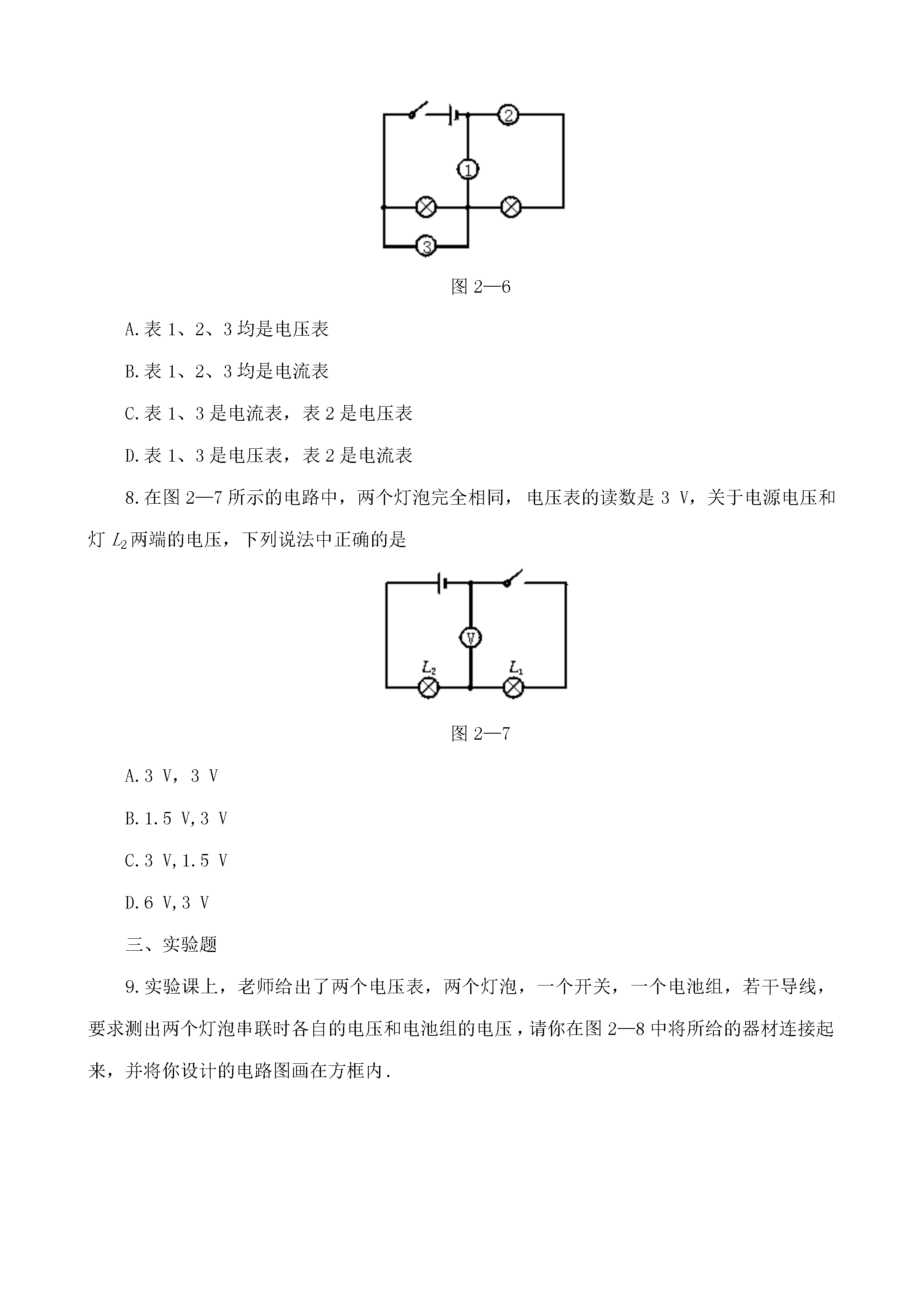

探究串联电路中电压的规律同步练习1一、填空题1.某同学将两节干电池串联起来作为电源使用用这个电源组成的电路中的最大电压是_____.2.某同学按图2—1所示的电路图连接电路后将开关S与1接通后电压表的示数为3V;当他将开关S与2接通时电压表的示数为6V.由以上测量结果该同学可以得出灯L1两端的电压为_____；灯L2两端的电压为_____；所用电源电压为_____.图2—13.使用电压表测量某灯泡的电压读数时首先要看清选用了哪个量程从而知道满偏度所表示的_____；其次是要看清每一大格分成几个小格每一个小格表示的_____；然后要看清测量时表针停在哪个大格哪个小格上从而正确读出电压值.4.某同学连接的电路如图2—2所示他所用的电源是四节干电池串联组成的电池组当他将开关闭合后电压表的示数为2V则L1两端的电压为_____；L2两端的电压为_____.图2—2二、选择题5.萧晓同学按图2—3所示的电路图连接无误后闭合开关两只电压表的示数分别如图2—4中所示关于灯L1两端的电压下列选项中正确的是图2—3图2—4A.1.0VB.3.5VC.5.0VD.2.5V6.张燕同学连接的电路如图2—5所示她使用的电源是12V的蓄电池当她闭合开关后电压表的示数为4V关于电动机两端的电压下列说法中正确的是图2—5A.4VB.8VC.12VD.16V7.几位同学连接的电路如图2—6所示当他们闭合开关后两个灯泡均正常发光下面的几种说法中你认为正确的是图2—6A.表1、2、3均是电压表B.表1、2、3均是电流表C.表1、3是电流表表2是电压表D.表1、3是电压表表2是电流表8.在图2—7所示的电路中两个灯泡完全相同电压表的读数是3V关于电源电压和灯L2两端的电压下列说法中正确的是图2—7A.3V3VB.1.5V3VC.3V1.5VD.6V3V三、实验题9.实验课上老师给出了两个电压表两个灯泡一个开关一个电池组若干导线要求测出两个灯泡串联时各自的电压和电池组的电压请你在图2—8中将所给的器材连接起来并将你设计的电路图画在方框内.图2—8参考答案一、填空题1.3.0V2.3V6V9V3.电压值电压值4.4V2V二、选择题5.C6.B7.D8.D三、实验题9.如图甲、乙所示图甲图乙
