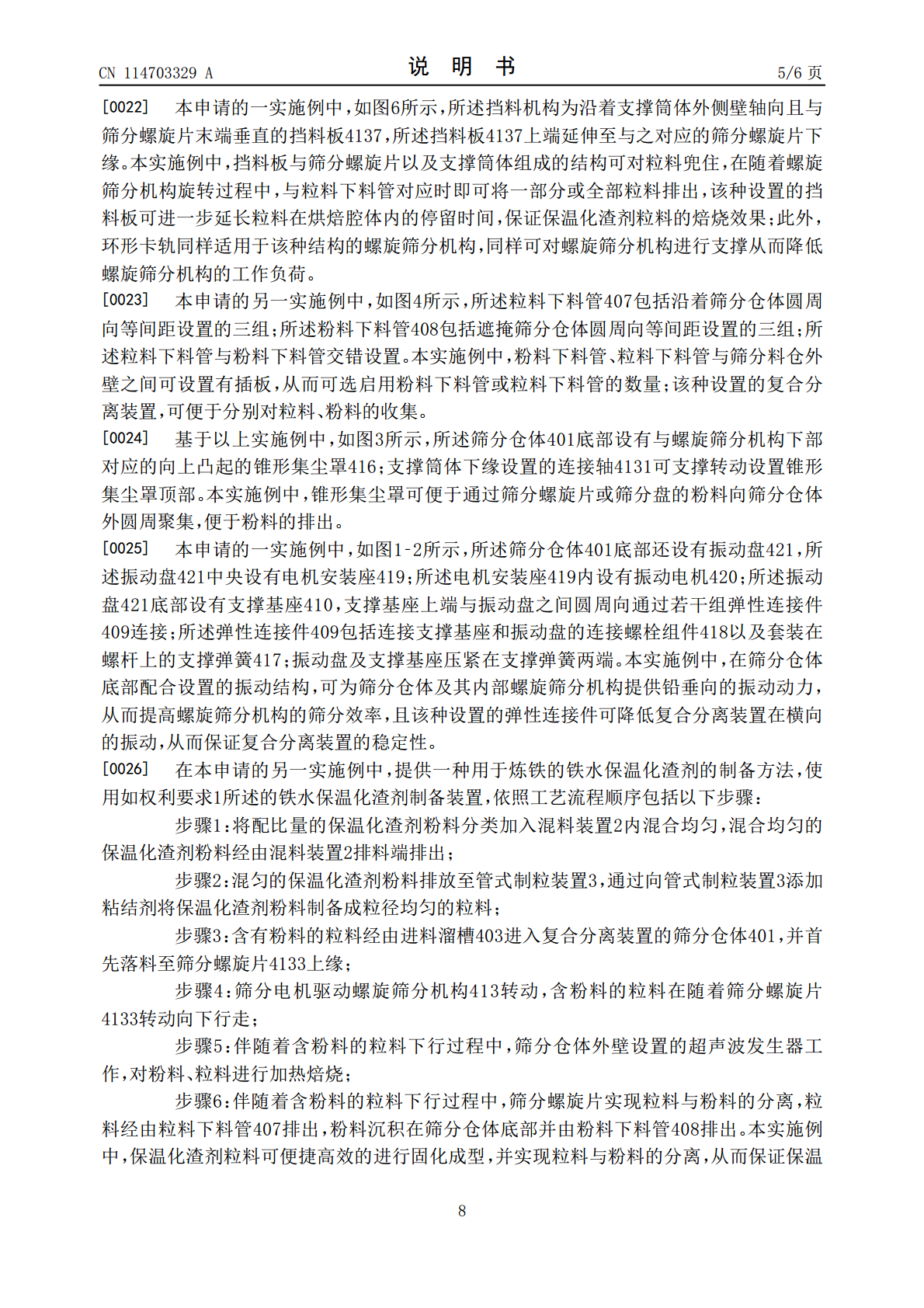

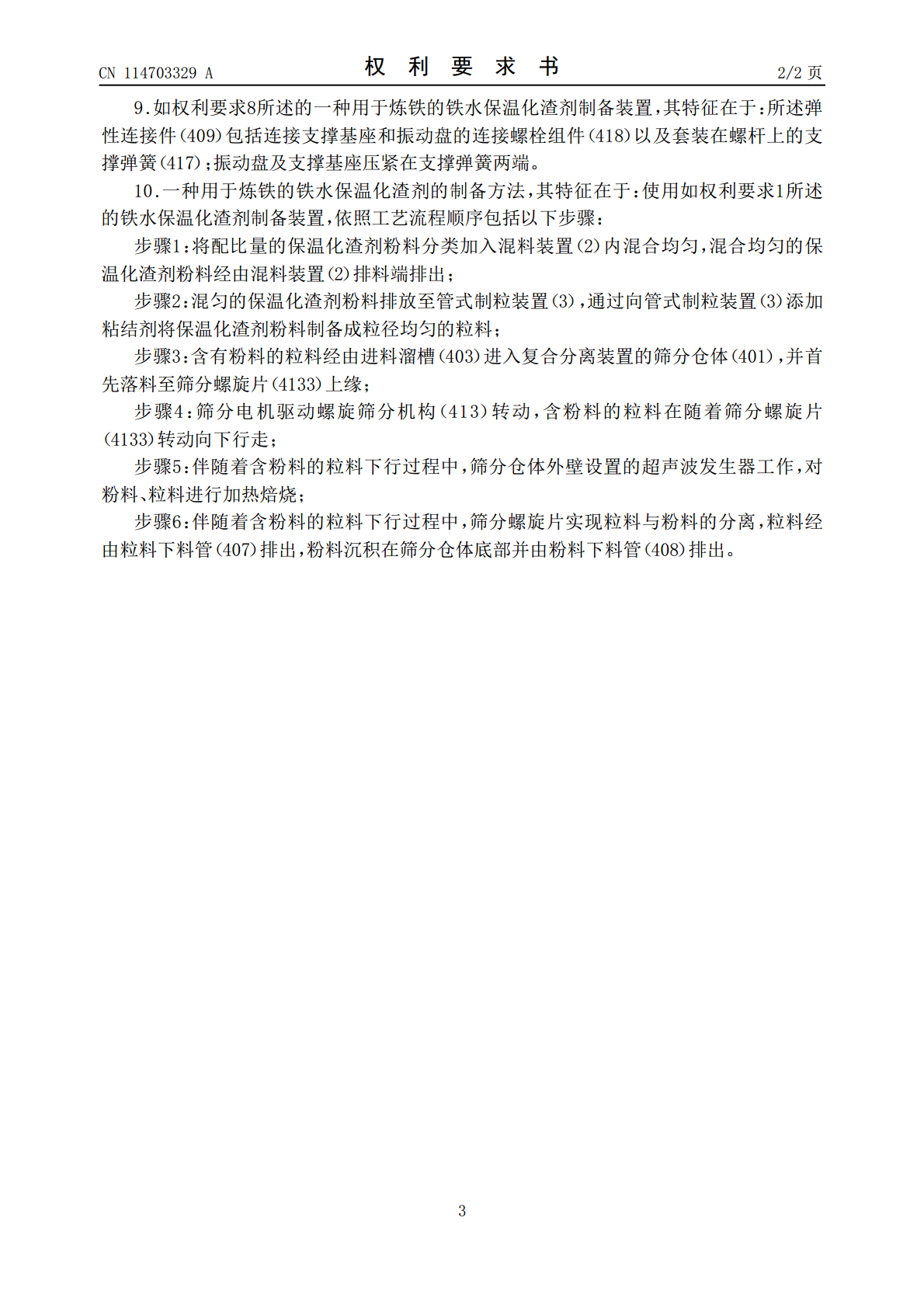

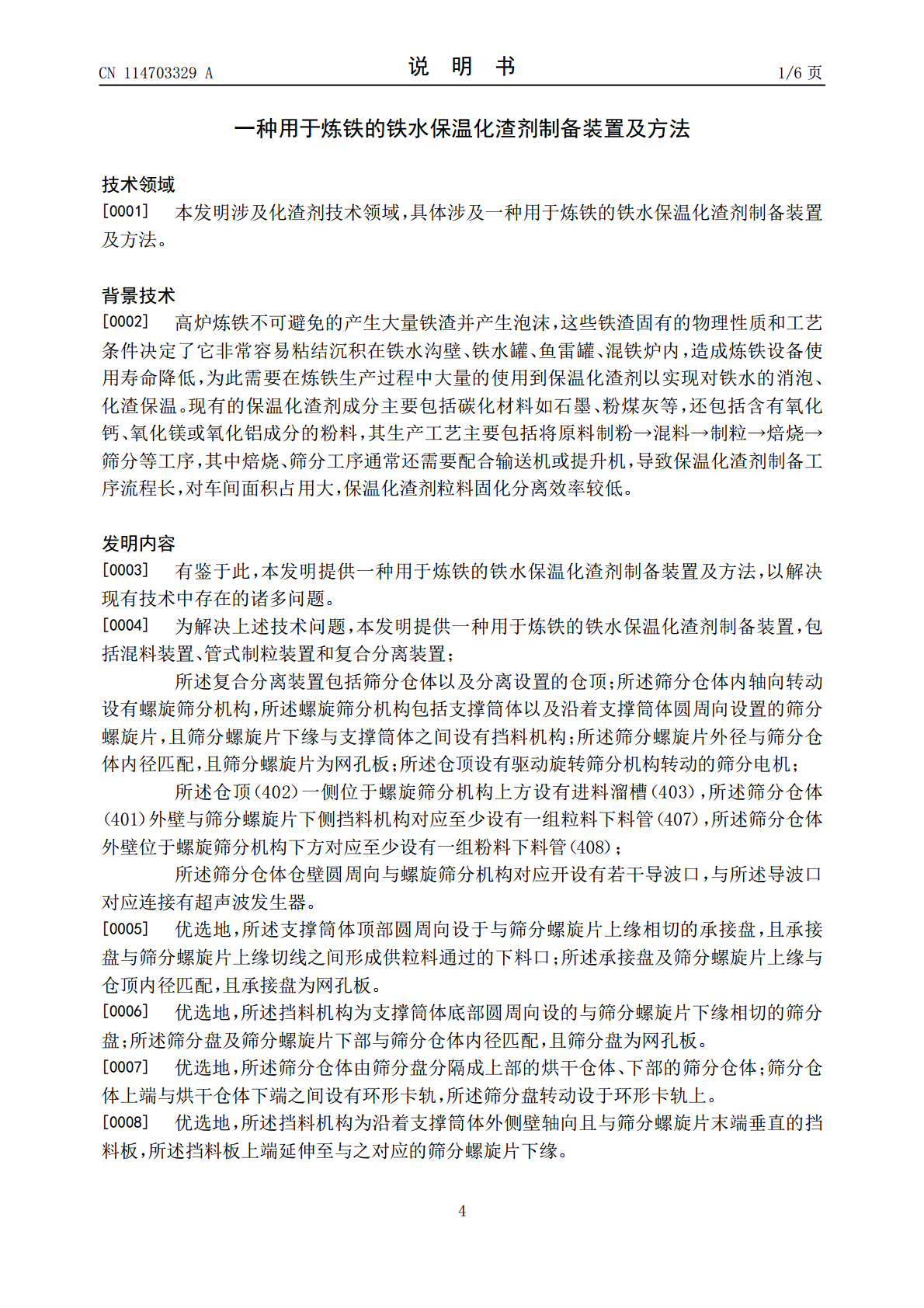

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114703329A(43)申请公布日2022.07.05(21)申请号202210310910.4(22)申请日2022.03.28(71)申请人西峡县创新炉料有限公司地址474550河南省南阳市西峡县回车镇吴岗(72)发明人刘运锋刘旭(74)专利代理机构郑州银河专利代理有限公司41158专利代理师张佴栋(51)Int.Cl.C21B3/02(2006.01)C22B1/24(2006.01)B07B13/11(2006.01)B07B13/14(2006.01)B07B13/16(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种用于炼铁的铁水保温化渣剂制备装置及方法(57)摘要本发明提供一种用于炼铁的铁水保温化渣剂制备装置及方法，包括混料装置、管式制粒装置和复合分离装置；复合分离装置包括筛分仓体；筛分仓体内轴向转动设有螺旋筛分机构，螺旋筛分机构包括支撑筒体以及沿着支撑筒体圆周向设置的筛分螺旋片，且筛分螺旋片下缘与支撑筒体之间设有挡料机构；筛分螺旋片外径与筛分仓体内径匹配，且筛分螺旋片为网孔板；筛分仓体仓壁圆周向与螺旋筛分机构对应开设有若干导波口，与导波口对应连接有超声波发生器。本发明制备装置，结构紧凑，不仅可实现保温化渣剂中粒料与粉料的高效分离，实现对保温化渣剂粒料的焙烧固化，降低对厂房的地面占用，提高保温化渣剂颗粒的生产效率。CN114703329ACN114703329A权利要求书1/2页1.一种用于炼铁的铁水保温化渣剂制备装置，其特征在于：包括混料装置（2）、管式制粒装置（3）和复合分离装置（4）；所述复合分离装置（4）包括筛分仓体（401）以及分离设置的仓顶（402）；所述筛分仓体（401）内轴向转动设有螺旋筛分机构（413），所述螺旋筛分机构（413）包括支撑筒体（4134）以及沿着支撑筒体圆周向设置的筛分螺旋片（4133），且筛分螺旋片下缘与支撑筒体之间设有挡料机构；所述筛分螺旋片（4133）外径与筛分仓体（401）内径匹配，且筛分螺旋片为网孔板；所述仓顶（402）设有驱动旋转筛分机构转动的筛分电机（404）；所述仓顶（402）一侧位于螺旋筛分机构上方设有进料溜槽（403），所述筛分仓体（401）外壁与筛分螺旋片下侧挡料机构对应至少设有一组粒料下料管（407），所述筛分仓体外壁位于螺旋筛分机构下方对应至少设有一组粉料下料管（408）；所述筛分仓体（401）仓壁圆周向与螺旋筛分机构对应开设有若干导波口（411），与所述导波口对应连接有超声波发生器（406）。2.如权利要求1所述的一种用于炼铁的铁水保温化渣剂制备装置，其特征在于：所述支撑筒体（4134）顶部圆周向设于与筛分螺旋片上缘相切的承接盘（4132），且承接盘（4132）与筛分螺旋片上缘切线之间形成供粒料通过的下料口（4136）；所述承接盘（4132）及筛分螺旋片（4133）上缘与仓顶（402）内径匹配，且承接盘为网孔板。3.如权利要求1所述的一种用于炼铁的铁水保温化渣剂制备装置，其特征在于：所述挡料机构为支撑筒体（4134）底部圆周向设的与筛分螺旋片下缘相切的筛分盘（4135）；所述筛分盘（4135）及筛分螺旋片（4133）下部与筛分仓体（401）内径匹配，且筛分盘（4135）为网孔板。4.如权利要求3所述的一种用于炼铁的铁水保温化渣剂制备装置，其特征在于：所述筛分仓体（401）由筛分盘（4135）分隔成上部的烘干仓体（412）、下部的筛分仓体（414）；筛分仓体（414）上端与烘干仓体（412）下端之间设有环形卡轨（415），所述筛分盘（4135）转动设于环形卡轨（415）上。5.如权利要求1所述的一种用于炼铁的铁水保温化渣剂制备装置，其特征在于：所述挡料机构为沿着支撑筒体外侧壁轴向且与筛分螺旋片末端垂直的挡料板（4137），所述挡料板（4137）上端延伸至与之对应的筛分螺旋片下缘。6.如权利要求1所述的一种用于炼铁的铁水保温化渣剂制备装置，其特征在于：所述仓顶（402）一侧位于螺旋筛分机构上方设有进料溜槽（403），所述筛分仓体（401）外壁圆周向与筛分螺旋片下侧挡料机构对应等间距设有三组粒料下料管（407），所述筛分仓体外壁圆周向位于螺旋筛分机构下方对应设有三组粉料下料管（408）；所述粒料下料管与粉料下料管交错设置。7.如权利要求1所述的一种用于炼铁的铁水保温化渣剂制备装置，其特征在于：所述筛分仓体（401）底部设有与螺旋筛分机构下部对应的向上凸起的锥形集尘罩（416）。8.如权利要求1所述的一种用于炼铁的铁水保温化渣剂制备装置，其特征在于：所述筛分仓体（401）底部还设有振动盘（421），所述振动盘（421）中央设有电机安装座（419）；所述电机安装座（419）内
