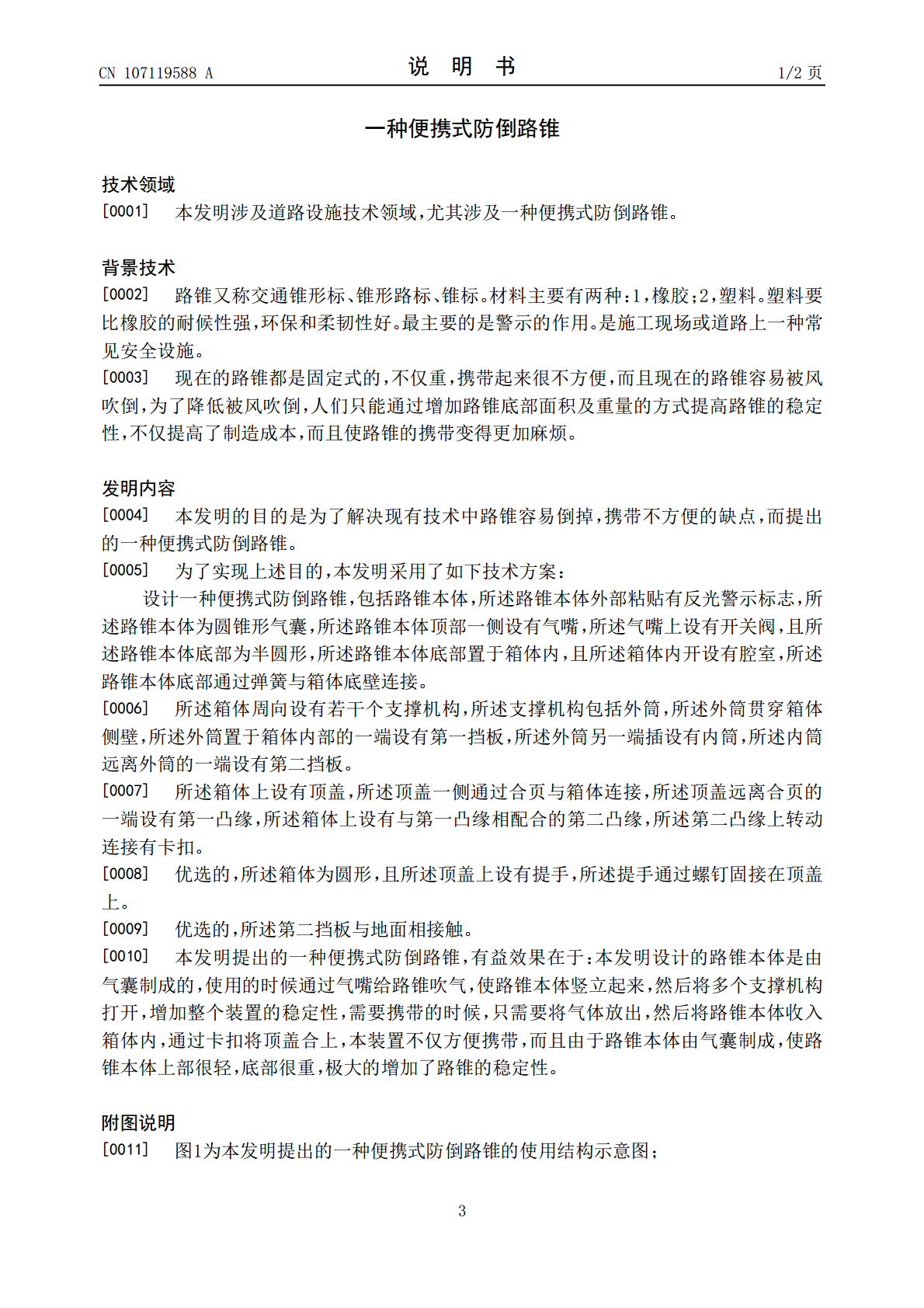

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107119588A(43)申请公布日2017.09.01(21)申请号201710582026.5(22)申请日2017.07.17(71)申请人盐城市骏泰交通设施有限公司地址224400江苏省盐城市阜宁县新沟镇建化路6号(72)发明人吴晓东(51)Int.Cl.E01F9/619(2016.01)E01F9/658(2016.01)E01F9/692(2016.01)权利要求书1页说明书2页附图1页(54)发明名称一种便携式防倒路锥(57)摘要本发明涉及道路设施技术领域，尤其是一种便携式防倒路锥，包括路锥本体，所述路锥本体外部粘贴有反光警示标志，所述路锥本体为圆锥形气囊，所述路锥本体顶部一侧设有气嘴，所述气嘴上设有开关阀，所述路锥本体底部置于箱体内，且所述箱体内开设有腔室，所述路锥本体底部通过弹簧与箱体底壁连接，所述箱体周向设有若干个支撑机构，所述支撑机构包括外筒，所述外筒贯穿箱体侧壁，所述外筒置于箱体内部的一端设有第一挡板，所述外筒另一端插设有内筒，所述内筒远离外筒的一端设有第二挡板。本发明不仅方便携带，而且由于路锥本体由气囊制成，使路锥本体上部很轻，底部很重，极大的增加了路锥的稳定性。CN107119588ACN107119588A权利要求书1/1页1.一种便携式防倒路锥，包括路锥本体（9），所述路锥本体（9）外部粘贴有反光警示标志（8），其特征在于，所述路锥本体（9）为圆锥形气囊，所述路锥本体（9）顶部一侧设有气嘴（10），所述气嘴（10）上设有开关阀（11），且所述路锥本体（9）底部为半圆形，所述路锥本体（9）底部置于箱体（7）内，且所述箱体（7）内开设有腔室（2），所述路锥本体（9）底部通过弹簧（1）与箱体（7）底壁连接；所述箱体（7）周向设有若干个支撑机构，所述支撑机构包括外筒（4），所述外筒（4）贯穿箱体（7）侧壁，所述外筒（4）置于箱体（7）内部的一端设有第一挡板（3），所述外筒（4）另一端插设有内筒（5），所述内筒（5）远离外筒（4）的一端设有第二挡板（6）；所述箱体（7）上设有顶盖（14），所述顶盖（14）一侧通过合页（12）与箱体（7）连接，所述顶盖（14）远离合页（12）的一端设有第一凸缘（15），所述箱体（7）上设有与第一凸缘（15）相配合的第二凸缘（17），所述第二凸缘（17）上转动连接有卡扣（16）。2.根据权利要求1所述的一种便携式防倒路锥，其特征在于，所述箱体（7）为圆形，且所述顶盖（14）上设有提手（13），所述提手（13）通过螺钉固接在顶盖（14）上。3.根据权利要求1所述的一种便携式防倒路锥，其特征在于，所述第二挡板（6）与地面相接触。2CN107119588A说明书1/2页一种便携式防倒路锥技术领域[0001]本发明涉及道路设施技术领域，尤其涉及一种便携式防倒路锥。背景技术[0002]路锥又称交通锥形标、锥形路标、锥标。材料主要有两种：1，橡胶；2，塑料。塑料要比橡胶的耐候性强，环保和柔韧性好。最主要的是警示的作用。是施工现场或道路上一种常见安全设施。[0003]现在的路锥都是固定式的，不仅重，携带起来很不方便，而且现在的路锥容易被风吹倒，为了降低被风吹倒，人们只能通过增加路锥底部面积及重量的方式提高路锥的稳定性，不仅提高了制造成本，而且使路锥的携带变得更加麻烦。发明内容[0004]本发明的目的是为了解决现有技术中路锥容易倒掉，携带不方便的缺点，而提出的一种便携式防倒路锥。[0005]为了实现上述目的，本发明采用了如下技术方案：设计一种便携式防倒路锥，包括路锥本体，所述路锥本体外部粘贴有反光警示标志，所述路锥本体为圆锥形气囊，所述路锥本体顶部一侧设有气嘴，所述气嘴上设有开关阀，且所述路锥本体底部为半圆形，所述路锥本体底部置于箱体内，且所述箱体内开设有腔室，所述路锥本体底部通过弹簧与箱体底壁连接。[0006]所述箱体周向设有若干个支撑机构，所述支撑机构包括外筒，所述外筒贯穿箱体侧壁，所述外筒置于箱体内部的一端设有第一挡板，所述外筒另一端插设有内筒，所述内筒远离外筒的一端设有第二挡板。[0007]所述箱体上设有顶盖，所述顶盖一侧通过合页与箱体连接，所述顶盖远离合页的一端设有第一凸缘，所述箱体上设有与第一凸缘相配合的第二凸缘，所述第二凸缘上转动连接有卡扣。[0008]优选的，所述箱体为圆形，且所述顶盖上设有提手，所述提手通过螺钉固接在顶盖上。[0009]优选的，所述第二挡板与地面相接触。[0010]本发明提出的一种便携式防倒路锥，有益效果在于：本发明设计的路锥本体是由气囊制成的，使用的时候通过气嘴给路锥吹气，使路锥本体竖立起来，然后将多个支撑机构打开，增加整个装置的稳定性，需要携带的时候，只需要将气体放出，然后
