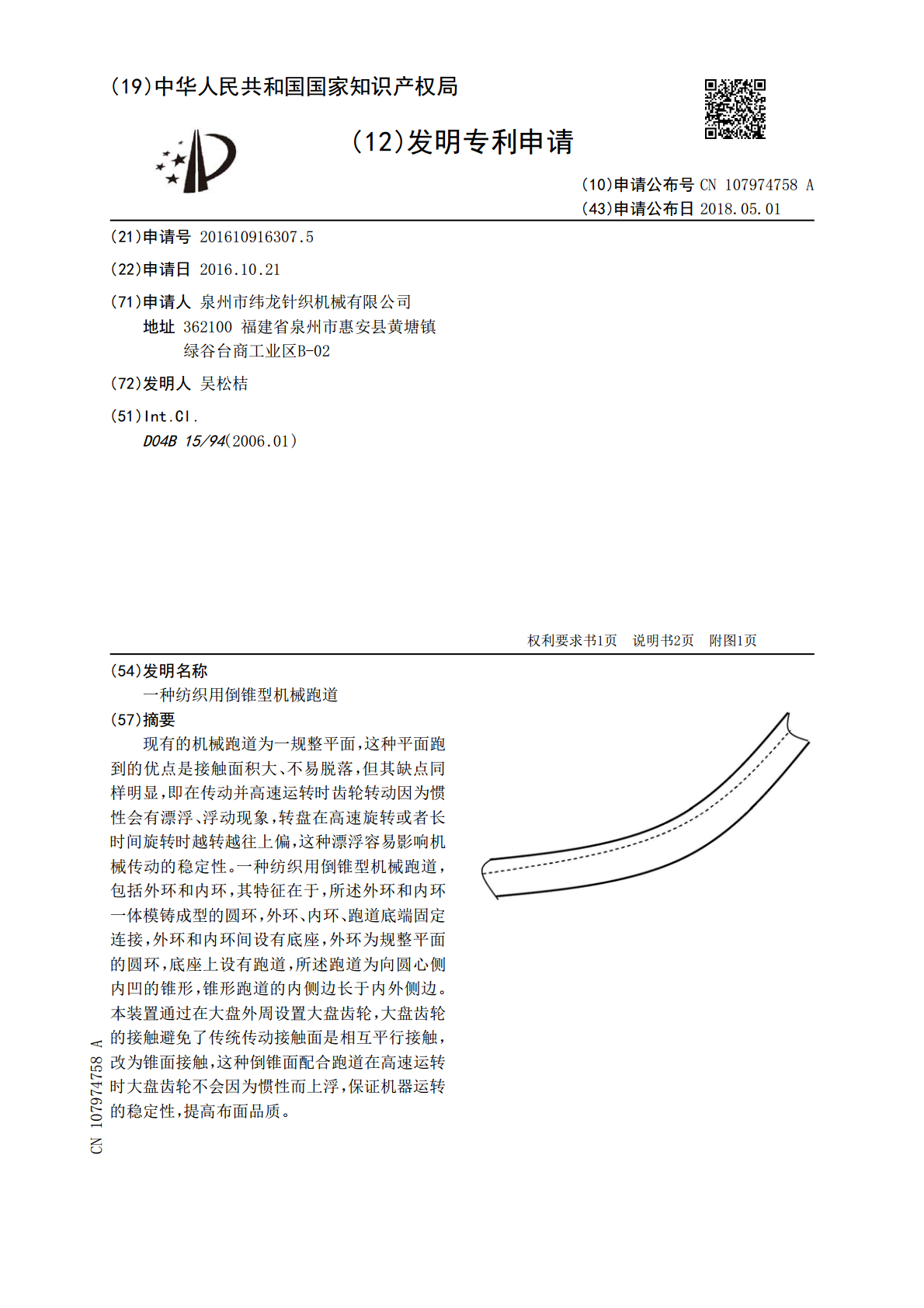

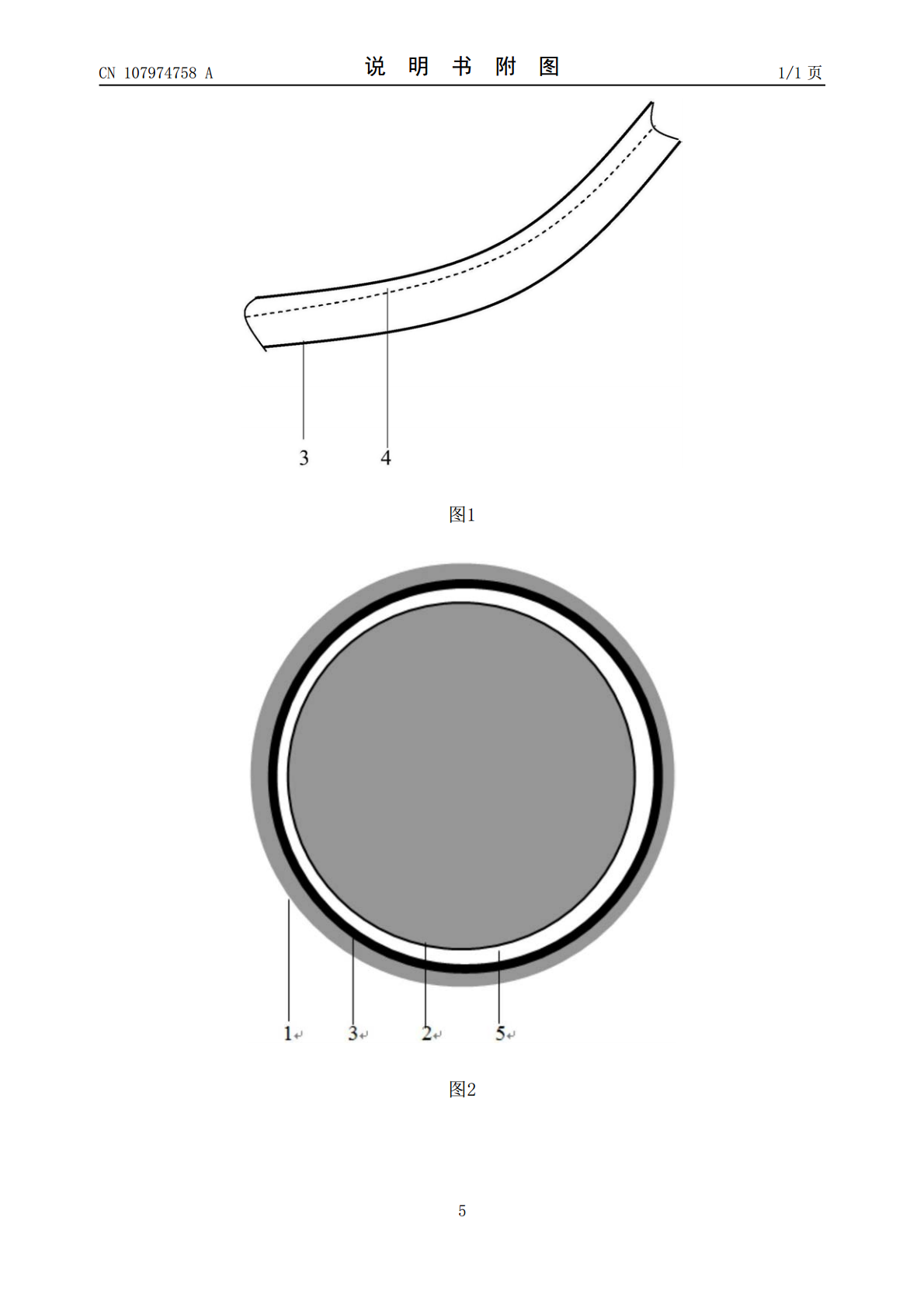

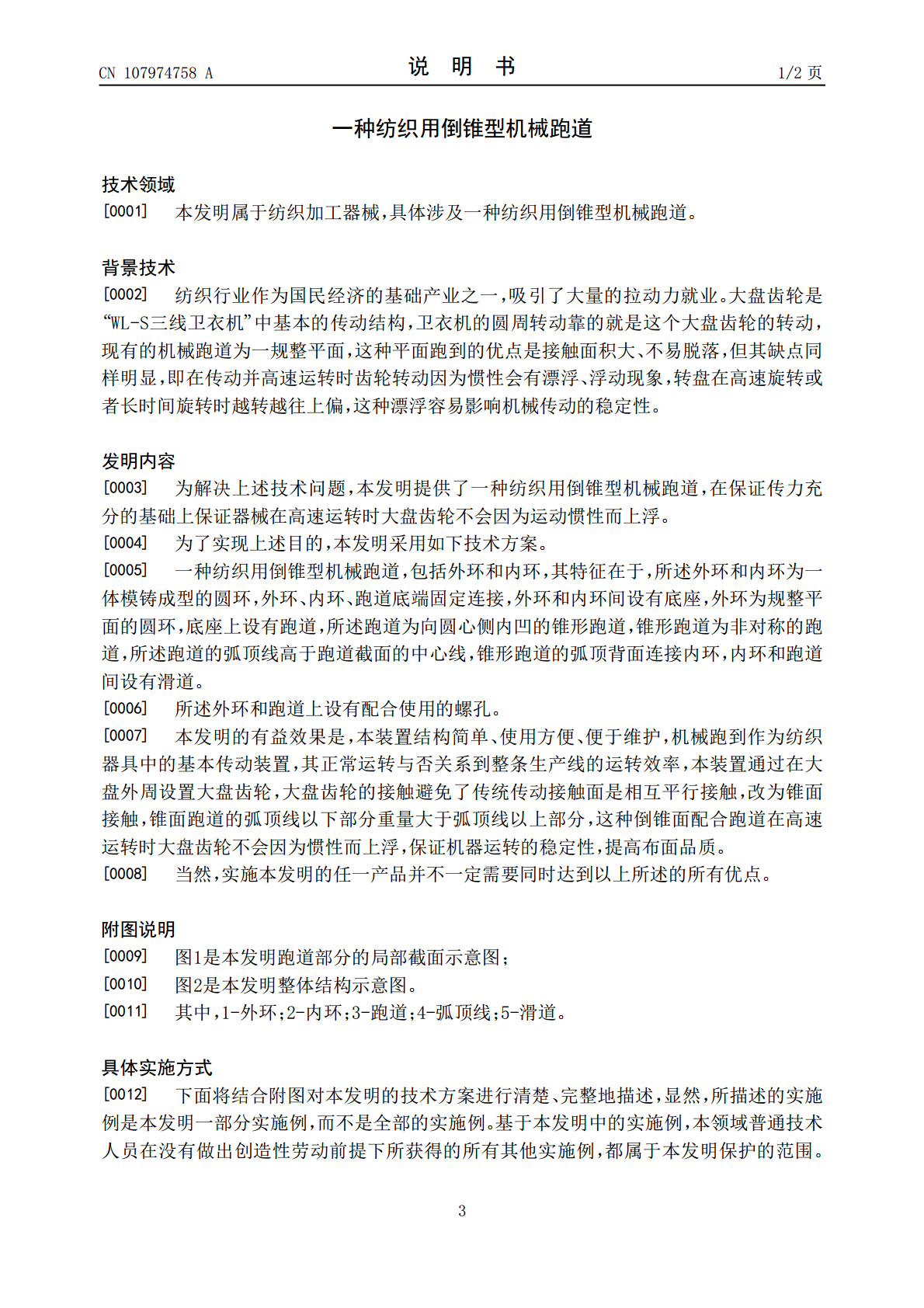

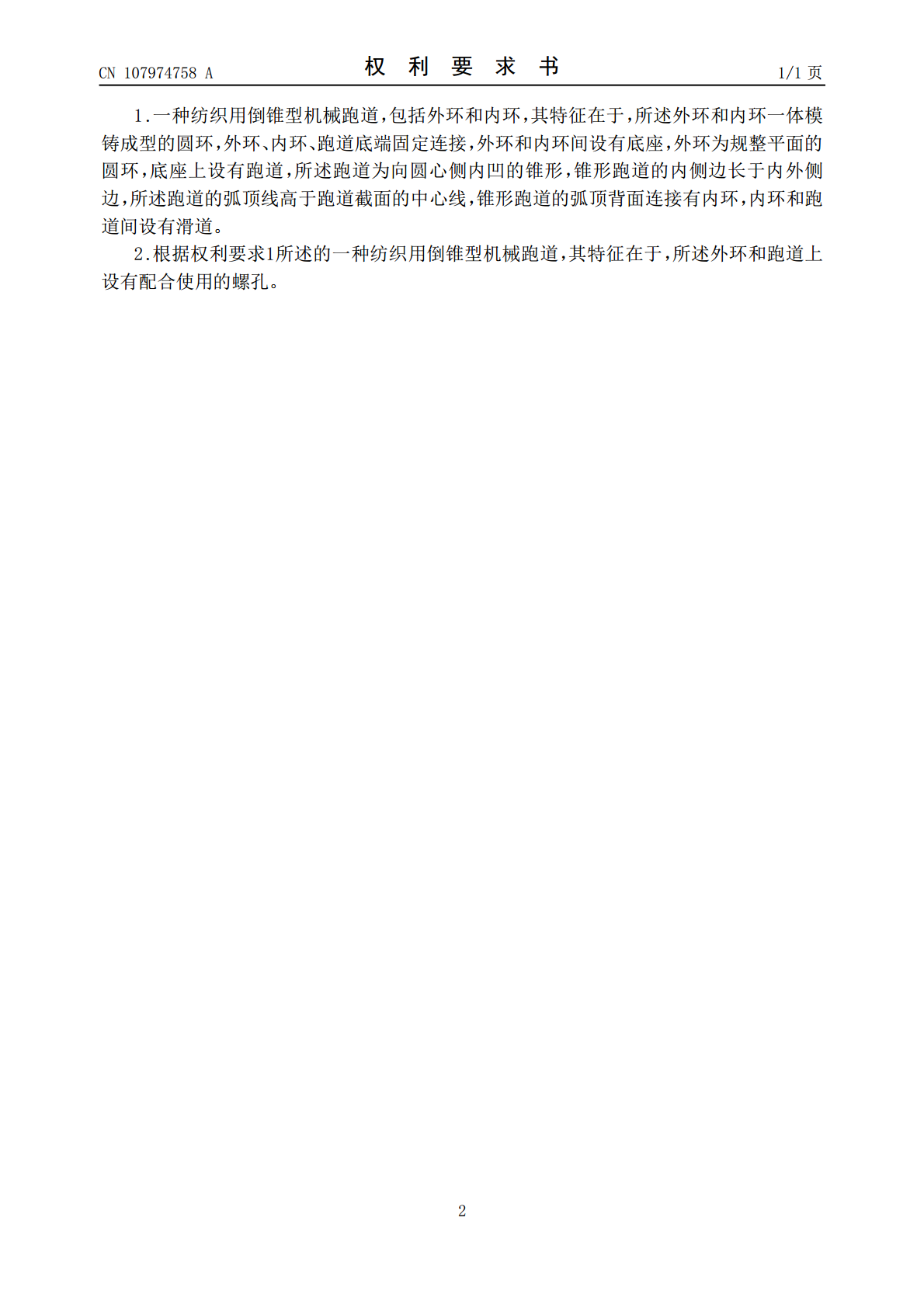

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107974758A(43)申请公布日2018.05.01(21)申请号201610916307.5(22)申请日2016.10.21(71)申请人泉州市纬龙针织机械有限公司地址362100福建省泉州市惠安县黄塘镇绿谷台商工业区B-02(72)发明人吴松桔(51)Int.Cl.D04B15/94(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种纺织用倒锥型机械跑道(57)摘要现有的机械跑道为一规整平面，这种平面跑到的优点是接触面积大、不易脱落，但其缺点同样明显，即在传动并高速运转时齿轮转动因为惯性会有漂浮、浮动现象，转盘在高速旋转或者长时间旋转时越转越往上偏，这种漂浮容易影响机械传动的稳定性。一种纺织用倒锥型机械跑道，包括外环和内环，其特征在于，所述外环和内环一体模铸成型的圆环，外环、内环、跑道底端固定连接，外环和内环间设有底座，外环为规整平面的圆环，底座上设有跑道，所述跑道为向圆心侧内凹的锥形，锥形跑道的内侧边长于内外侧边。本装置通过在大盘外周设置大盘齿轮，大盘齿轮的接触避免了传统传动接触面是相互平行接触，改为锥面接触，这种倒锥面配合跑道在高速运转时大盘齿轮不会因为惯性而上浮，保证机器运转的稳定性，提高布面品质。CN107974758ACN107974758A权利要求书1/1页1.一种纺织用倒锥型机械跑道，包括外环和内环，其特征在于，所述外环和内环一体模铸成型的圆环，外环、内环、跑道底端固定连接，外环和内环间设有底座，外环为规整平面的圆环，底座上设有跑道，所述跑道为向圆心侧内凹的锥形，锥形跑道的内侧边长于内外侧边，所述跑道的弧顶线高于跑道截面的中心线，锥形跑道的弧顶背面连接有内环，内环和跑道间设有滑道。2.根据权利要求1所述的一种纺织用倒锥型机械跑道，其特征在于，所述外环和跑道上设有配合使用的螺孔。2CN107974758A说明书1/2页一种纺织用倒锥型机械跑道技术领域[0001]本发明属于纺织加工器械，具体涉及一种纺织用倒锥型机械跑道。背景技术[0002]纺织行业作为国民经济的基础产业之一，吸引了大量的拉动力就业。大盘齿轮是“WL-S三线卫衣机”中基本的传动结构，卫衣机的圆周转动靠的就是这个大盘齿轮的转动，现有的机械跑道为一规整平面，这种平面跑到的优点是接触面积大、不易脱落，但其缺点同样明显，即在传动并高速运转时齿轮转动因为惯性会有漂浮、浮动现象，转盘在高速旋转或者长时间旋转时越转越往上偏，这种漂浮容易影响机械传动的稳定性。发明内容[0003]为解决上述技术问题，本发明提供了一种纺织用倒锥型机械跑道，在保证传力充分的基础上保证器械在高速运转时大盘齿轮不会因为运动惯性而上浮。[0004]为了实现上述目的，本发明采用如下技术方案。[0005]一种纺织用倒锥型机械跑道，包括外环和内环，其特征在于，所述外环和内环为一体模铸成型的圆环，外环、内环、跑道底端固定连接，外环和内环间设有底座，外环为规整平面的圆环，底座上设有跑道，所述跑道为向圆心侧内凹的锥形跑道，锥形跑道为非对称的跑道，所述跑道的弧顶线高于跑道截面的中心线，锥形跑道的弧顶背面连接内环，内环和跑道间设有滑道。[0006]所述外环和跑道上设有配合使用的螺孔。[0007]本发明的有益效果是，本装置结构简单、使用方便、便于维护，机械跑到作为纺织器具中的基本传动装置，其正常运转与否关系到整条生产线的运转效率，本装置通过在大盘外周设置大盘齿轮，大盘齿轮的接触避免了传统传动接触面是相互平行接触，改为锥面接触，锥面跑道的弧顶线以下部分重量大于弧顶线以上部分，这种倒锥面配合跑道在高速运转时大盘齿轮不会因为惯性而上浮，保证机器运转的稳定性，提高布面品质。[0008]当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。附图说明[0009]图1是本发明跑道部分的局部截面示意图；[0010]图2是本发明整体结构示意图。[0011]其中，1-外环；2-内环；3-跑道；4-弧顶线；5-滑道。具体实施方式[0012]下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。3CN107974758A说明书2/2页如图1所示，[0013]使用时，该锥形跑道配合小转盘使用，即小盘的齿轮置于跑道内，小盘的固定凸块置于跑道内，双重固定。运行过程中，大盘外周设置大盘齿轮，大盘齿轮的接触避免了传统传动接触面是相互平行接触，改为锥面接触，这种倒锥面配合跑道在高速运转时大盘齿轮不会因为惯性而上浮，保证机器运转的稳定性，提高布面品质。[001
