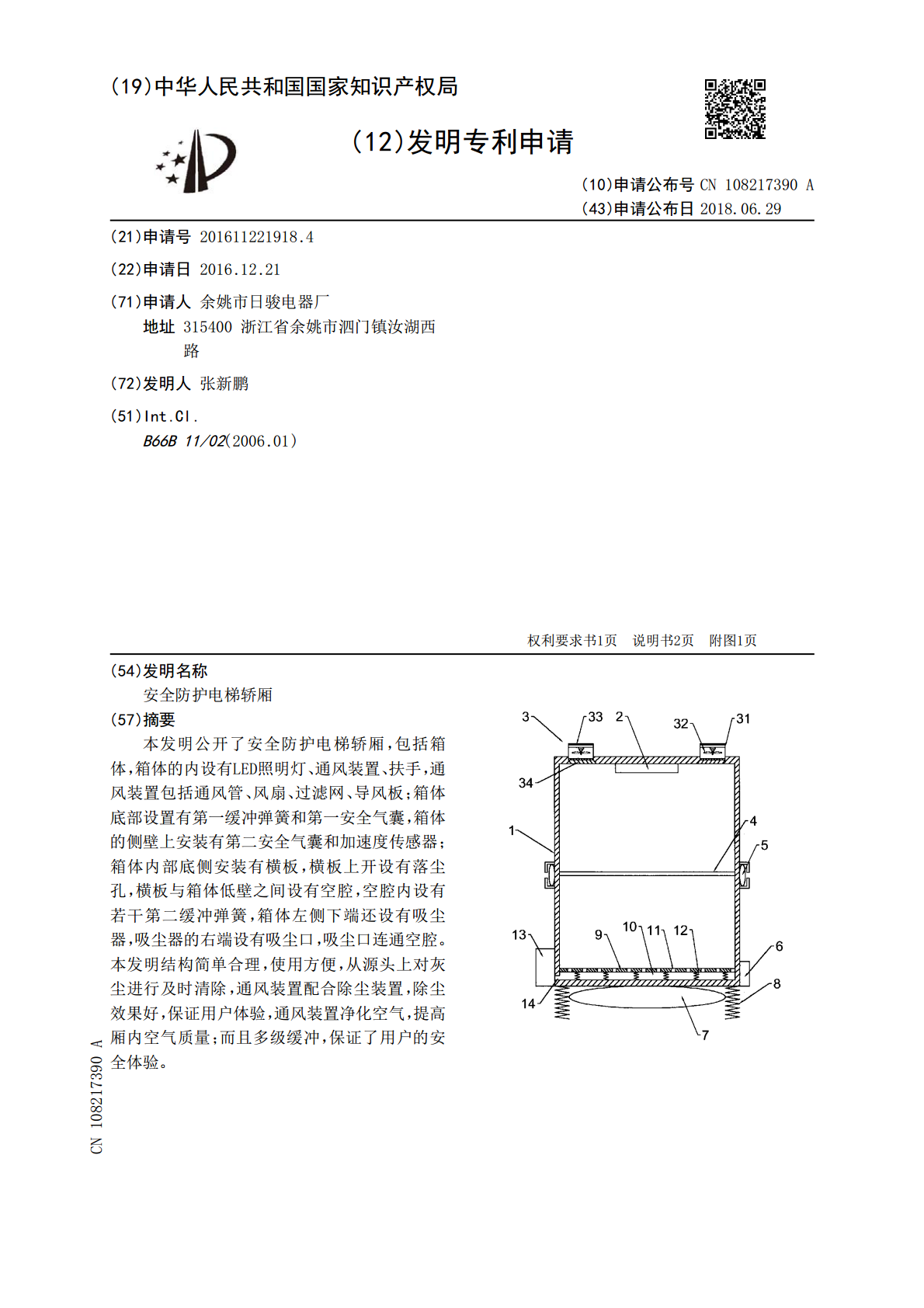

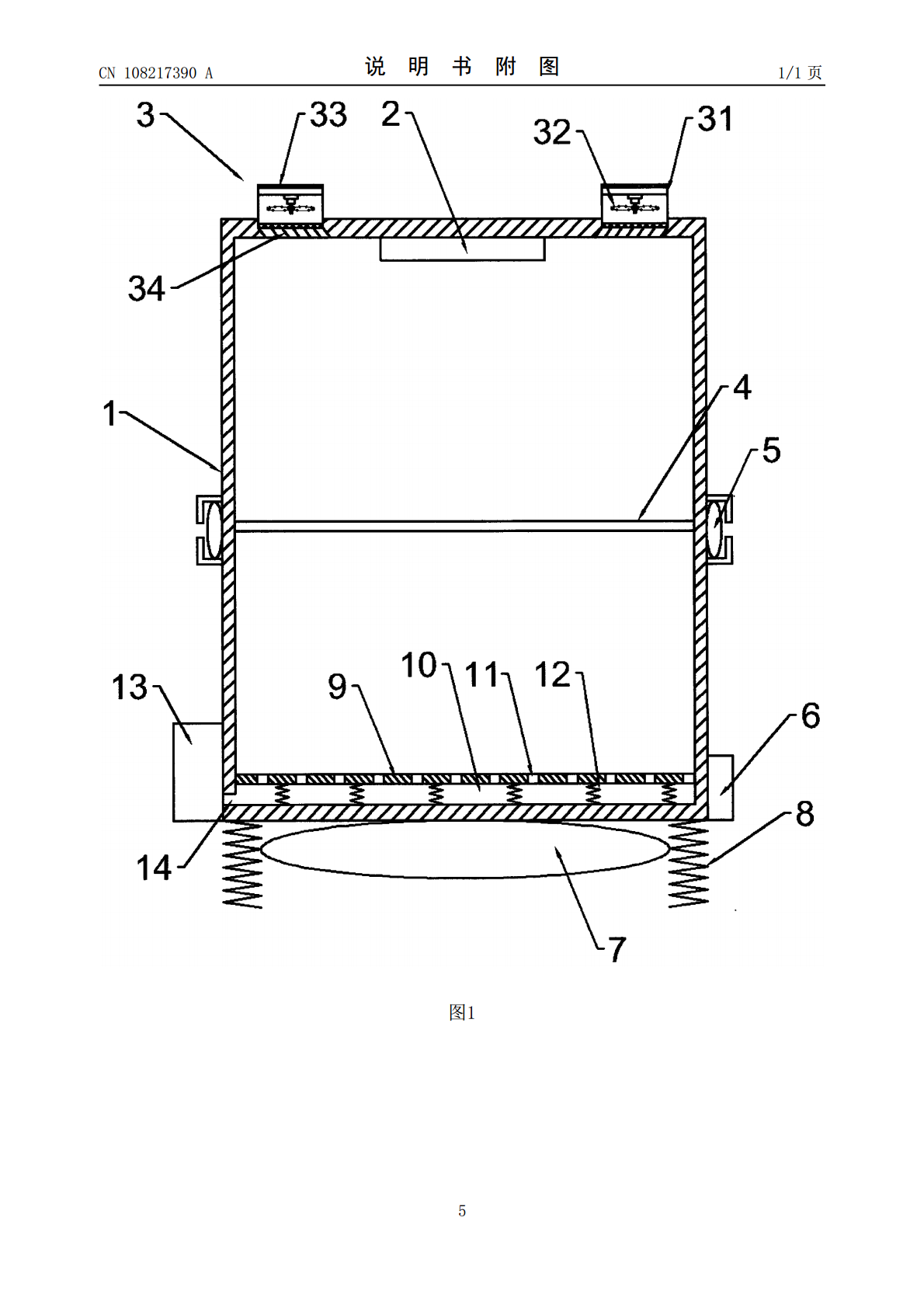

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108217390A(43)申请公布日2018.06.29(21)申请号201611221918.4(22)申请日2016.12.21(71)申请人余姚市日骏电器厂地址315400浙江省余姚市泗门镇汝湖西路(72)发明人张新鹏(51)Int.Cl.B66B11/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称安全防护电梯轿厢(57)摘要本发明公开了安全防护电梯轿厢，包括箱体，箱体的内设有LED照明灯、通风装置、扶手，通风装置包括通风管、风扇、过滤网、导风板；箱体底部设置有第一缓冲弹簧和第一安全气囊，箱体的侧壁上安装有第二安全气囊和加速度传感器；箱体内部底侧安装有横板，横板上开设有落尘孔，横板与箱体低壁之间设有空腔，空腔内设有若干第二缓冲弹簧，箱体左侧下端还设有吸尘器，吸尘器的右端设有吸尘口，吸尘口连通空腔。本发明结构简单合理，使用方便，从源头上对灰尘进行及时清除，通风装置配合除尘装置，除尘效果好，保证用户体验，通风装置净化空气，提高厢内空气质量；而且多级缓冲，保证了用户的安全体验。CN108217390ACN108217390A权利要求书1/1页1.安全防护电梯轿厢，包括箱体，其特征在于，所述箱体的内部顶壁上安装有LED照明灯，箱体的顶壁上安装有两个通风装置，通风装置包括通风管、设于通风管内的风扇、设于通风管两端的过滤网、设于通风管下端的导风板；所述箱体内部内壁上安装有扶手，箱体底部设置有第一缓冲弹簧，第一缓冲弹簧均匀的设置在箱体的四周上，在箱体的底部的中央还设置有第一安全气囊，第一安全气囊充气端设置有第一继电器开关，所述箱体的侧壁上安装有第二安全气囊，第二安全气囊设置有第二继电器开关，第二继电器开关电磁线圈与加速度传感器输出端相接；所述箱体内部底侧安装有横板，横板上开设有落尘孔，横板与箱体低壁之间设有空腔，空腔内设有若干第二缓冲弹簧，第二缓冲弹簧上端紧抵横板的下表面，下端安装在箱体低壁上，所述箱体左侧下端还设有吸尘器，吸尘器的右端设有吸尘口，吸尘口连通空腔。2.根据权利要求1所述的安全防护电梯轿厢，其特征在于，所述过滤网包括不锈钢架层、活性炭层。3.根据权利要求1或2所述的安全防护电梯轿厢，其特征在于，所述第一缓冲弹簧长度大于第一安全气囊充气后的厚度。4.根据权利要求3所述的安全防护电梯轿厢，其特征在于，所述加速度传感器是数字传感器。2CN108217390A说明书1/2页安全防护电梯轿厢技术领域[0001]本发明涉及电梯领域，具体是安全防护电梯轿厢。背景技术[0002]随着现代人们对生活品质的要求不断提高，电梯作为人们日常生活中频繁使用的承载工具，自然也被赋予了更高的要求。由于大量的人进出电梯，电梯内往往会被带入很多灰尘，从而影响电梯内的空气质量，降低人们的乘坐体验。随着电梯的普及，也导致了越来越多的安全事故，如何有效防止电梯运行失控造成的人员伤亡已成为目前最大的难题；而且现有的电梯在长期使用过程中是特别容易弄脏的，这就需要清洁人员经常打扫，但是电梯内部的打扫是很麻烦的，而且还影响正常的实用，而且现有的电梯其内部的空气质量往往不流通，使用起来无法给用户更好的体验，这一点也有待提高。发明内容[0003]本发明的目的在于提供安全防护电梯轿厢，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：[0005]安全防护电梯轿厢，包括箱体，所述箱体的内部顶壁上安装有LED照明灯，箱体的顶壁上安装有两个通风装置，通风装置包括通风管、设于通风管内的风扇、设于通风管两端的过滤网、设于通风管下端的导风板；所述箱体内部内壁上安装有扶手，箱体底部设置有第一缓冲弹簧，第一缓冲弹簧均匀的设置在箱体的四周上，在箱体的底部的中央还设置有第一安全气囊，第一安全气囊充气端设置有第一继电器开关，所述箱体的侧壁上安装有第二安全气囊，第二安全气囊设置有第二继电器开关，第二继电器开关电磁线圈与加速度传感器输出端相接；所述箱体内部底侧安装有横板，横板上开设有落尘孔，横板与箱体低壁之间设有空腔，空腔内设有若干第二缓冲弹簧，第二缓冲弹簧上端紧抵横板的下表面，下端安装在箱体低壁上，所述箱体左侧下端还设有吸尘器，吸尘器的右端设有吸尘口，吸尘口连通空腔。[0006]作为本发明进一步的方案：所述过滤网包括不锈钢架层、活性炭层。[0007]作为本发明再进一步的方案：所述第一缓冲弹簧长度大于第一安全气囊充气后的厚度。[0008]作为本发明再进一步的方案：所述加速度传感器是数字传感器。[0009]与现有技术相比，本发明的有益效果是：本发明结构简单合理，使用方便，从源头上对灰尘进行及时清除，通风装置配合除尘装置，除尘效果好，空气自上而下流动，避免灰尘上扬，保
