电梯轿厢与层门间隙的防护机构.pdf

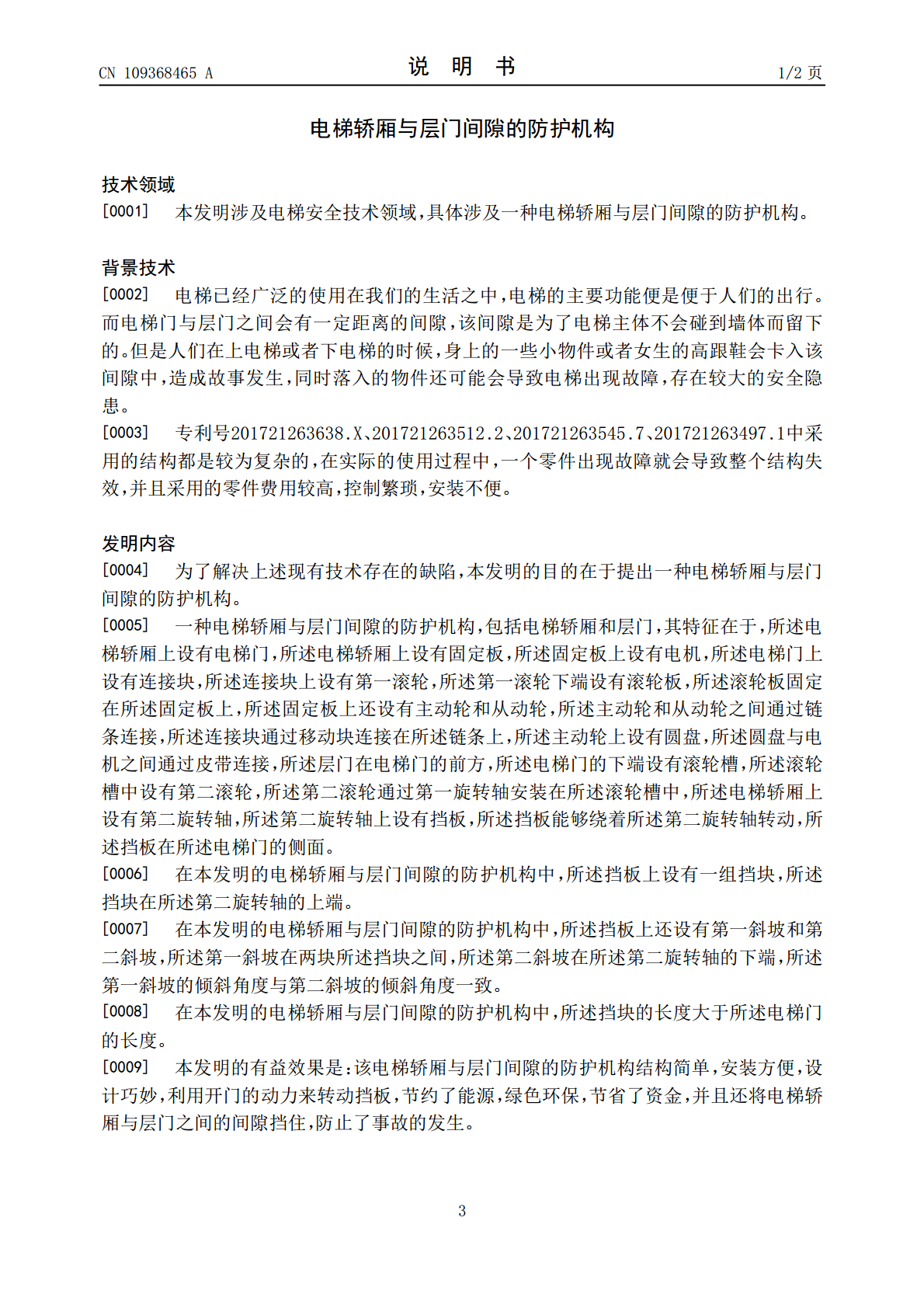

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109368465A(43)申请公布日2019.02.22(21)申请号201811537548.4(22)申请日2018.12.15(71)申请人康达电梯有限公司地址330103江西省南昌市新建区望城新区兴业一路南侧(72)发明人罗建华周秋冬李坚周轩(74)专利代理机构南昌汇智合诚知识产权代理事务所(普通合伙)36130代理人胡长民(51)Int.Cl.B66B13/30(2006.01)B66B13/24(2006.01)权利要求书1页说明书2页附图5页(54)发明名称电梯轿厢与层门间隙的防护机构(57)摘要本发明公开了一种电梯轿厢与层门间隙的防护机构，包括电梯轿厢和层门，电梯轿厢上设有固定板，固定板上设有电机、主动轮、从动轮、滚轮板，主动轮上设有圆盘，圆盘和电机之间通过皮带连接，主动轮和从动轮之间通过链条连接。电梯轿厢上设有连接块，连接块上设有移动块和第一滚轮，第一滚动在滚轮板上，移动块安装在链条上。电梯轿厢上设有电梯门，电梯门的下端设有第二滚轮，电梯轿厢上设有第二旋转轴，第二旋转轴上设有挡板。该电梯轿厢与层门间隙的防护机构结构简单，安装方便，利用开门动力将挡板挡住，节省了能源。CN109368465ACN109368465A权利要求书1/1页1.一种电梯轿厢与层门间隙的防护机构，包括电梯轿厢和层门，其特征在于，所述电梯轿厢上设有电梯门，所述电梯轿厢上设有固定板，所述固定板上设有电机，所述电梯门上设有连接块，所述连接块上设有第一滚轮，所述第一滚轮下端设有滚轮板，所述滚轮板固定在所述固定板上，所述固定板上还设有主动轮和从动轮，所述主动轮和从动轮之间通过链条连接，所述连接块通过移动块连接在所述链条上，所述主动轮上设有圆盘，所述圆盘与电机之间通过皮带连接，所述层门在电梯门的前方，所述电梯门的下端设有滚轮槽，所述滚轮槽中设有第二滚轮，所述第二滚轮通过第一旋转轴安装在所述滚轮槽中，所述电梯轿厢上设有第二旋转轴，所述第二旋转轴上设有挡板，所述挡板能够绕着所述第二旋转轴转动，所述挡板在所述电梯门的侧面。2.根据权利要求1所述的电梯轿厢与层门间隙的防护机构，其特征在于，所述挡板上设有一组挡块，所述挡块在所述第二旋转轴的上端。3.根据权利要求2所述的电梯轿厢与层门间隙的防护机构，其特征在于，所述挡板上还设有第一斜坡和第二斜坡，所述第一斜坡在两块所述挡块之间，所述第二斜坡在所述第二旋转轴的下端，所述第一斜坡的倾斜角度与第二斜坡的倾斜角度一致。4.根据权利要求2所述的电梯轿厢与层门间隙的防护机构，其特征在于，所述挡块的长度大于所述电梯门的长度。2CN109368465A说明书1/2页电梯轿厢与层门间隙的防护机构技术领域[0001]本发明涉及电梯安全技术领域，具体涉及一种电梯轿厢与层门间隙的防护机构。背景技术[0002]电梯已经广泛的使用在我们的生活之中，电梯的主要功能便是便于人们的出行。而电梯门与层门之间会有一定距离的间隙，该间隙是为了电梯主体不会碰到墙体而留下的。但是人们在上电梯或者下电梯的时候，身上的一些小物件或者女生的高跟鞋会卡入该间隙中，造成故事发生，同时落入的物件还可能会导致电梯出现故障，存在较大的安全隐患。[0003]专利号201721263638.X、201721263512.2、201721263545.7、201721263497.1中采用的结构都是较为复杂的，在实际的使用过程中，一个零件出现故障就会导致整个结构失效，并且采用的零件费用较高，控制繁琐，安装不便。发明内容[0004]为了解决上述现有技术存在的缺陷，本发明的目的在于提出一种电梯轿厢与层门间隙的防护机构。[0005]一种电梯轿厢与层门间隙的防护机构，包括电梯轿厢和层门，其特征在于，所述电梯轿厢上设有电梯门，所述电梯轿厢上设有固定板，所述固定板上设有电机，所述电梯门上设有连接块，所述连接块上设有第一滚轮，所述第一滚轮下端设有滚轮板，所述滚轮板固定在所述固定板上，所述固定板上还设有主动轮和从动轮，所述主动轮和从动轮之间通过链条连接，所述连接块通过移动块连接在所述链条上，所述主动轮上设有圆盘，所述圆盘与电机之间通过皮带连接，所述层门在电梯门的前方，所述电梯门的下端设有滚轮槽，所述滚轮槽中设有第二滚轮，所述第二滚轮通过第一旋转轴安装在所述滚轮槽中，所述电梯轿厢上设有第二旋转轴，所述第二旋转轴上设有挡板，所述挡板能够绕着所述第二旋转轴转动，所述挡板在所述电梯门的侧面。[0006]在本发明的电梯轿厢与层门间隙的防护机构中，所述挡板上设有一组挡块，所述挡块在所述第二旋转轴的上端。[0007]在本发明的电梯轿厢与层门间隙的防护机构中，所述挡板上还设有第一斜坡和第二斜坡，所述第一斜坡在两块所述挡块之间，所
