一种冲压成型的储能电池均温冷板结构.pdf

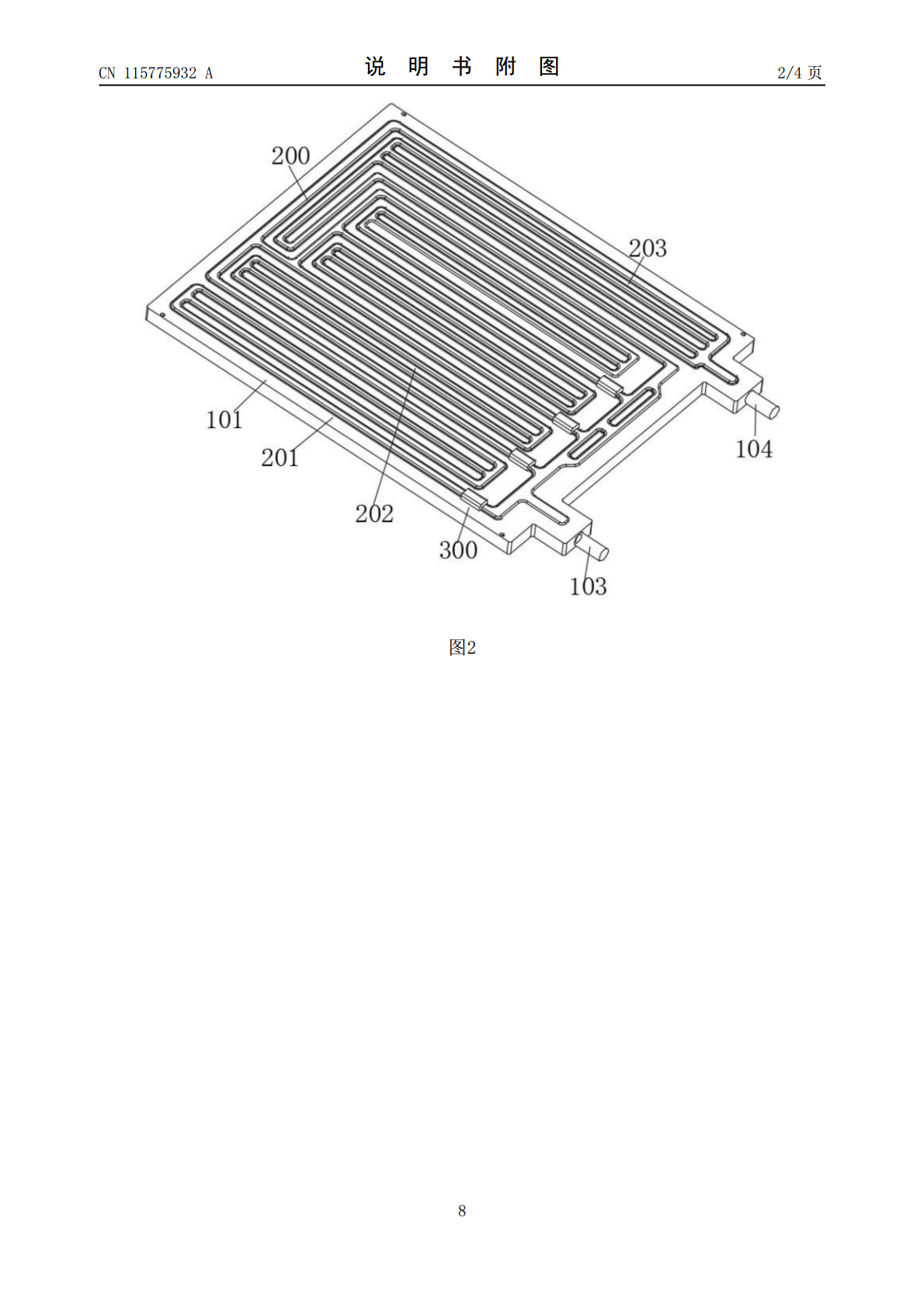

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115775932A(43)申请公布日2023.03.10(21)申请号202211658192.6H01M10/6568(2014.01)(22)申请日2022.12.22(71)申请人祥博传热科技股份有限公司地址311200浙江省杭州市萧山区萧山经济技术开发区桥南区块高新九路55号(72)发明人曾茂进罗亮亮韩豪雷夏治宇冯金杰吴松航(74)专利代理机构合肥汇融专利代理有限公司34141专利代理师徐忠瑞(51)Int.Cl.H01M10/613(2014.01)H01M10/617(2014.01)H01M10/6554(2014.01)H01M10/6556(2014.01)权利要求书1页说明书4页附图4页(54)发明名称一种冲压成型的储能电池均温冷板结构(57)摘要本发明涉及电池散热技术领域，尤其涉及一种冲压成型的储能电池均温冷板结构，包括作为整个部件载体的均温冷板主体，所述均温冷板主体包括用于液体流动的液冷流道板，液冷流道板内设有用于将液体导向不同发热单元的导流组件，液冷流道板内设有用于控制液体流量的调节组件，所述导流组件包括设于液冷流道板内的前部电芯流道主体、中部电芯流道主体和后部电芯流道主体，液冷流道板内还设有分别与前部电芯流道主体、中部电芯流道主体和后部电芯流道主体相连通的主流道和出液流道。本发明通过设置导流组件，合理布局液冷换热区域内的流道，减小前后部电芯位置的电芯与液冷板换热的能力的差异，减小前后部电芯模组之间的温差，延长电池使用寿命。CN115775932ACN115775932A权利要求书1/1页1.一种冲压成型的储能电池均温冷板结构，包括作为整个部件载体的均温冷板主体(100)，所述均温冷板主体(100)包括用于液体流动的液冷流道板(101)，液冷流道板(101)上安装有上盖板(102)，其特征在于：所述液冷流道板(101)上分别设有用于液体进出的进口水嘴(103)和出口水嘴(104)，液冷流道板(101)内设有用于将液体导向不同发热单元的导流组件(200)，液冷流道板(101)内设有用于控制液体流量的调节组件(300)；所述导流组件(200)包括设于液冷流道板(101)内的前部电芯流道主体(201)、中部电芯流道主体(202)和后部电芯流道主体(203)，液冷流道板(101)内还设有分别与前部电芯流道主体(201)、中部电芯流道主体(202)和后部电芯流道主体(203)相连通的主流道(204)和出液流道(206)，主流道(204)分别与进口水嘴(103)和出口水嘴(104)相连通。2.根据权利要求1所述的冲压成型的储能电池均温冷板结构，其特征在于：所述前部电芯流道主体(201)、中部电芯流道主体(202)和后部电芯流道主体(203)包括分别与出液流道(206)相连通的导流流道a(2011)、导流流道b(2021)和导流流道c(2031)，导流流道a(2011)、导流流道b(2021)和导流流道c(2031)分别和主流道(204)之间均设有分流道(205)。3.根据权利要求2所述的冲压成型的储能电池均温冷板结构，其特征在于：所述导流流道a(2011)为连续的蛇形流道组成，导流流道a(2011)通过分流道(205)与主流道(204)相连通。4.根据权利要求2所述的冲压成型的储能电池均温冷板结构，其特征在于：所述导流流道a(2011)、导流流道b(2021)和导流流道c(2031)的结构相同。5.根据权利要求2所述的冲压成型的储能电池均温冷板结构，其特征在于：所述调节组件(300)包括安装于分流道(205)上的密封套(303)，密封套(303)内安装有用于调节分流道(205)流量的阀门(304)，密封套(303)上设有用于带动阀门(304)运行的驱动组件。6.根据权利要求5所述的冲压成型的储能电池均温冷板结构，其特征在于：所述驱动组件包括设于液冷流道板(101)内的腔体(306)，阀门(304)外侧套装有磁铁块(305)，腔体(306)内固装有微型马达(307)，微型马达(307)的输出端固接有传动轴(308)，传动轴(308)外侧固装有与磁铁块(305)相对应的电磁铁(309)，磁铁块(305)和电磁铁(309)位于同一垂直平面。7.根据权利要求5所述的冲压成型的储能电池均温冷板结构，其特征在于：所述调节组件(300)设置有多个，多个调节组件(300)分别与多个分流道(205)一一对应。8.根据权利要求6所述的冲压成型的储能电池均温冷板结构，其特征在于：所述调节组件(300)还包括安装于每个发热单元上的温度传感器(301)，均温冷板主体(100)上设有控制阀门(304)的控制器(302)。9.根据权利要求8所述的冲压成型的储能电池均温冷板结构，
