一种光伏电池结构及其制造方法、光伏组件.pdf

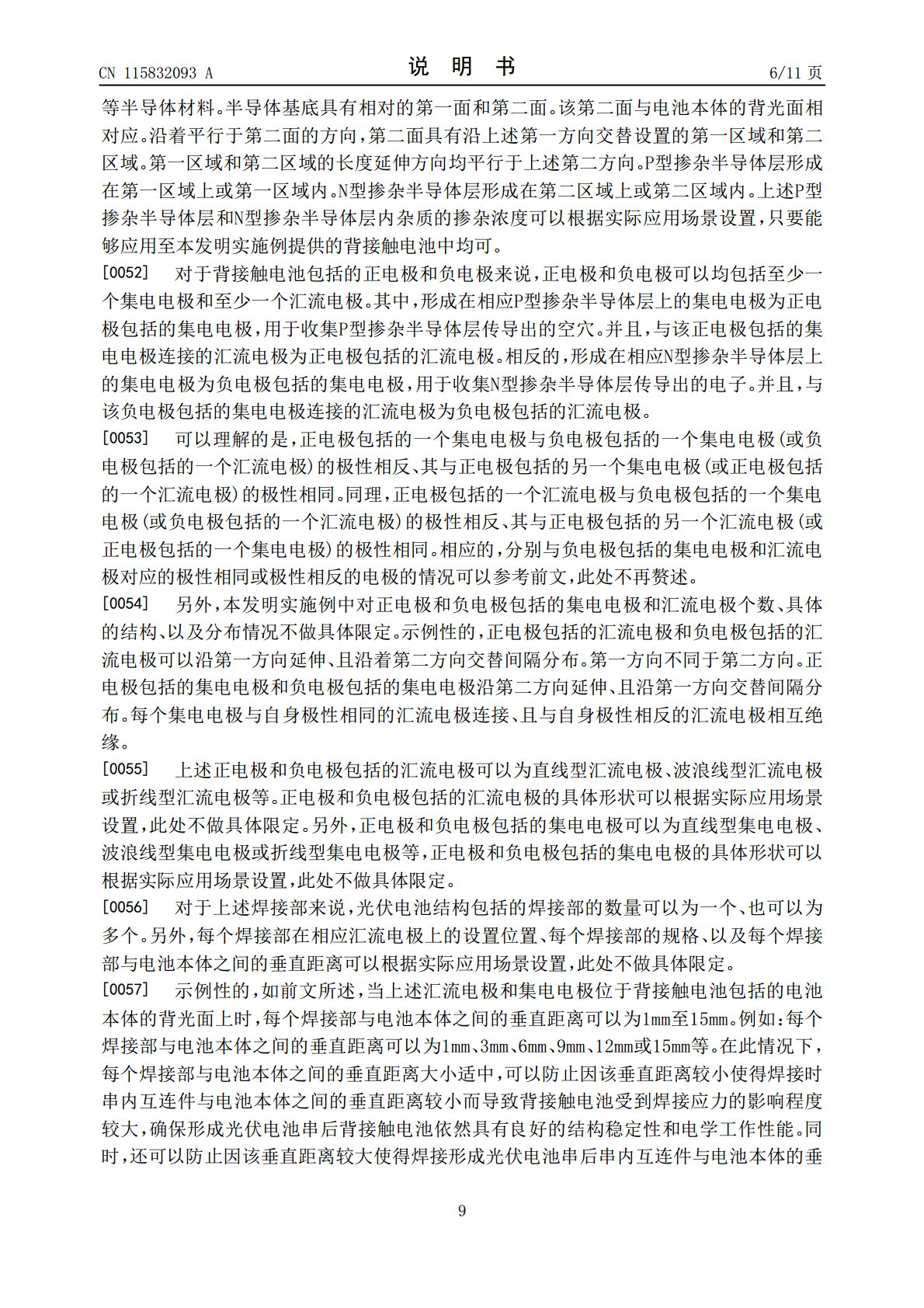

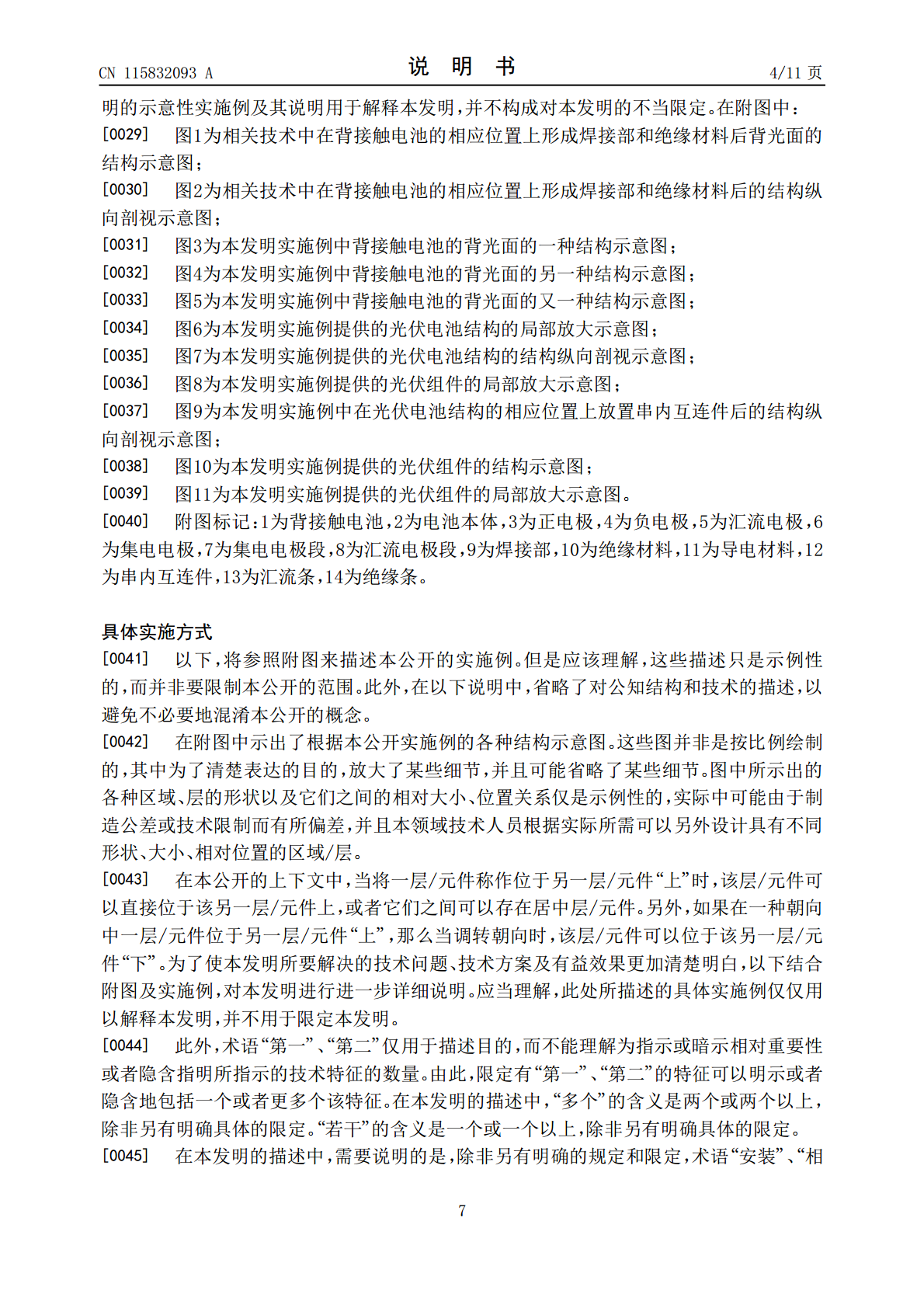

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115832093A(43)申请公布日2023.03.21(21)申请号202211386844.5(22)申请日2022.11.07(71)申请人泰州隆基乐叶光伏科技有限公司地址225300江苏省泰州市海陵区兴泰南路268号(72)发明人赵德宝陈鹏陈军李华(74)专利代理机构北京知迪知识产权代理有限公司11628专利代理师梁佳美(51)Int.Cl.H01L31/05(2014.01)H01L31/18(2006.01)权利要求书2页说明书11页附图6页(54)发明名称一种光伏电池结构及其制造方法、光伏组件(57)摘要本发明公开了一种光伏电池结构及其制造方法、光伏组件，涉及太阳能电池技术领域，以在将至少两个背接触电池串联形成光伏电池串的过程中，防止出现焊接虚焊异常，确保光伏电池串具有较高的工作性能。所述光伏电池结构包括：背接触电池、焊接部、绝缘材料以及导电材料。其中，每个焊接部至少位于背接触电池包括的相应汇流电极上。绝缘材料至少覆盖在背接触电池包括的每个集电电极的目标部分上。目标部分为每个集电电极与自身极性相反的汇流电极间距小于预设距离的部分。导电材料形成在每个焊接部上，导电材料的顶部高度大于或等于绝缘材料的顶部高度。所述光伏电池结构应用与所述光伏组件中。所述光伏电池结构的制造方法用于所述制造光伏电池结构。CN115832093ACN115832093A权利要求书1/2页1.一种光伏电池结构，其特征在于，包括：背接触电池、焊接部、绝缘材料以及导电材料；其中，每个所述焊接部至少位于所述背接触电池包括的相应汇流电极上；所述绝缘材料至少覆盖在所述背接触电池包括的每个集电电极的目标部分上；所述目标部分为每个所述集电电极与自身极性相反的所述汇流电极间距小于预设距离的部分；所述导电材料形成在每个所述焊接部上，所述导电材料的顶部高度大于或等于所述绝缘材料的顶部高度。2.根据权利要求1所述的光伏电池结构，其特征在于，所述预设距离的范围为：1.5mm至18mm；和/或，所述绝缘材料的高度为10μm至80μm。3.根据权利要求1所述的光伏电池结构，其特征在于，形成在每个所述焊接部上的所述导电材料的形状为立方体、椭圆柱体或圆柱体。4.根据权利要求1所述的光伏电池结构，其特征在于，形成在每个所述焊接部上的所述导电材料的形状为立方体；所述立方体的长度为1mm至2mm，所述立方体的宽度为1mm至2mm，所述立方体的高度为0.1mm至1mm。5.根据权利要求1～4任一项所述的光伏电池结构，其特征在于，所述背接触电池包括的正电极和负电极均包括多个所述汇流电极和多个所述集电电极；其中，所述正电极包括的所述汇流电极和所述负电极包括的所述汇流电极沿第一方向延伸、且沿第二方向交替间隔设置；所述第一方向不同于所述第二方向；所述正电极包括的所述集电电极和所述负电极包括的所述集电电极沿所述第二方向延伸、且沿所述第一方向交替间隔设置；每个所述集电电极与自身极性相同的所述汇流电极连接；每个所述集电电极均包括沿所述第二方向间隔分布的多个集电电极段，同一所述集电电极中相邻两个所述集电电极段具有的间隔用于与自身极性相反的所述汇流电极隔离开。6.根据权利要求5所述的光伏电池结构，其特征在于，所述绝缘材料覆盖在每个所述汇流电极沿所述第二方向的两侧。7.根据权利要求5所述的光伏电池结构，其特征在于，每个所述集电电极段与自身极性相反、且相邻的所述汇流电极之间的垂直距离大于0、且小于等于5mm。8.根据权利要求1～4任一项所述的光伏电池结构，其特征在于，所述汇流电极和所述集电电极位于所述背接触电池包括的电池本体的背光面上；每个所述焊接部与所述电池本体之间的垂直距离为1mm至15mm。9.根据权利要求1～4任一项所述的光伏电池结构，其特征在于，所述绝缘材料为绝缘胶；和/或，所述导电材料包括导电胶、锡和银中的至少一种。10.一种光伏组件，其特征在于，包括：如权利要求1～9任一项所述的光伏电池结构、以及用于将相邻两个所述光伏电池结构连接的串内互连件；每个串内互连件的各部分与相应所述汇流电极之间的距离大于等于0、且小于所述预设距离。11.根据权利要求10所述的光伏组件，其特征在于，所述光伏组件包括多个所述光伏电池结构；所述多个所述光伏电池结构通过所述串内互连件串联形成至少两个光伏电池串；2CN115832093A权利要求书2/2页所述光伏组件还包括汇流条和绝缘条；所述汇流条用于将所述至少两个所述光伏电池串并联；所述绝缘条至少覆盖在相邻两个所述光伏电池结构的间隙处，和/或，所述绝缘条覆盖在所述汇流条上。12.一种光伏电池结构的制造方法，其特征在于，包括：提供一背接触电池；至少在所述背接触电池包括的相应汇流电池上形成焊接部；形成至少覆盖在
