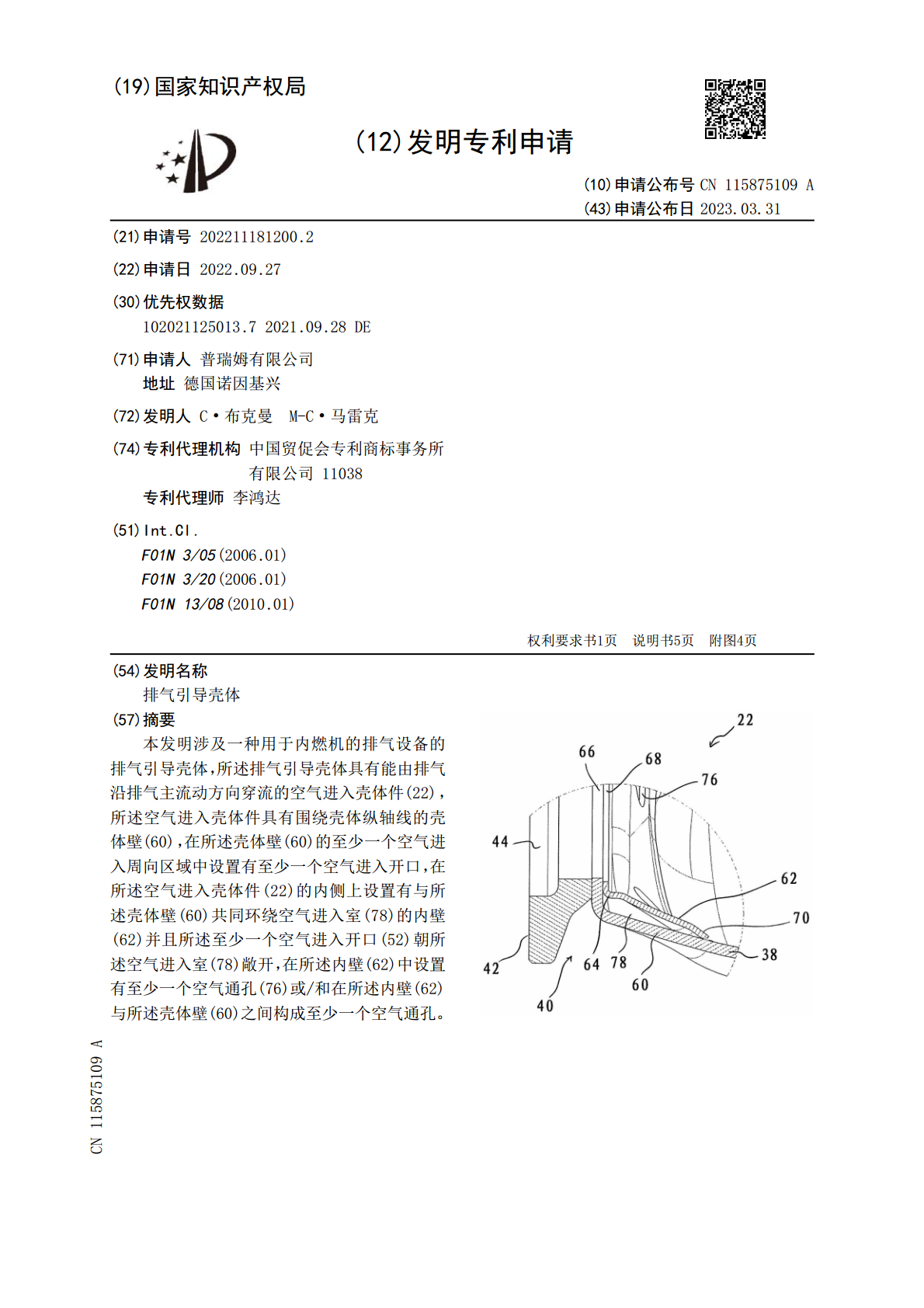

本发明涉及一种用于内燃机的排气设备的排气引导壳体,所述排气引导壳体具有能由排气沿排气主流动方向穿流的空气进入壳体件(22),所述空气进入壳体件具有围绕壳体纵轴线的壳体壁(60),在所述壳体壁(60)的至少一个空气进入周向区域中设置有至少一个空气进入开口,在所述空气进入壳体件(22)的内侧上设置有与所述壳体壁(60)共同环绕空气进入室(78)的内壁(62)并且所述至少一个空气进入开口(52)朝所述空气进入室(78)敞开,在所述内壁(62)中设置有至少一个空气通孔(76)或/和在所述内壁(62)与所述壳体壁(60)之间构成至少一个空气通孔。
