一种高效智能式节能液氮速冻机.pdf

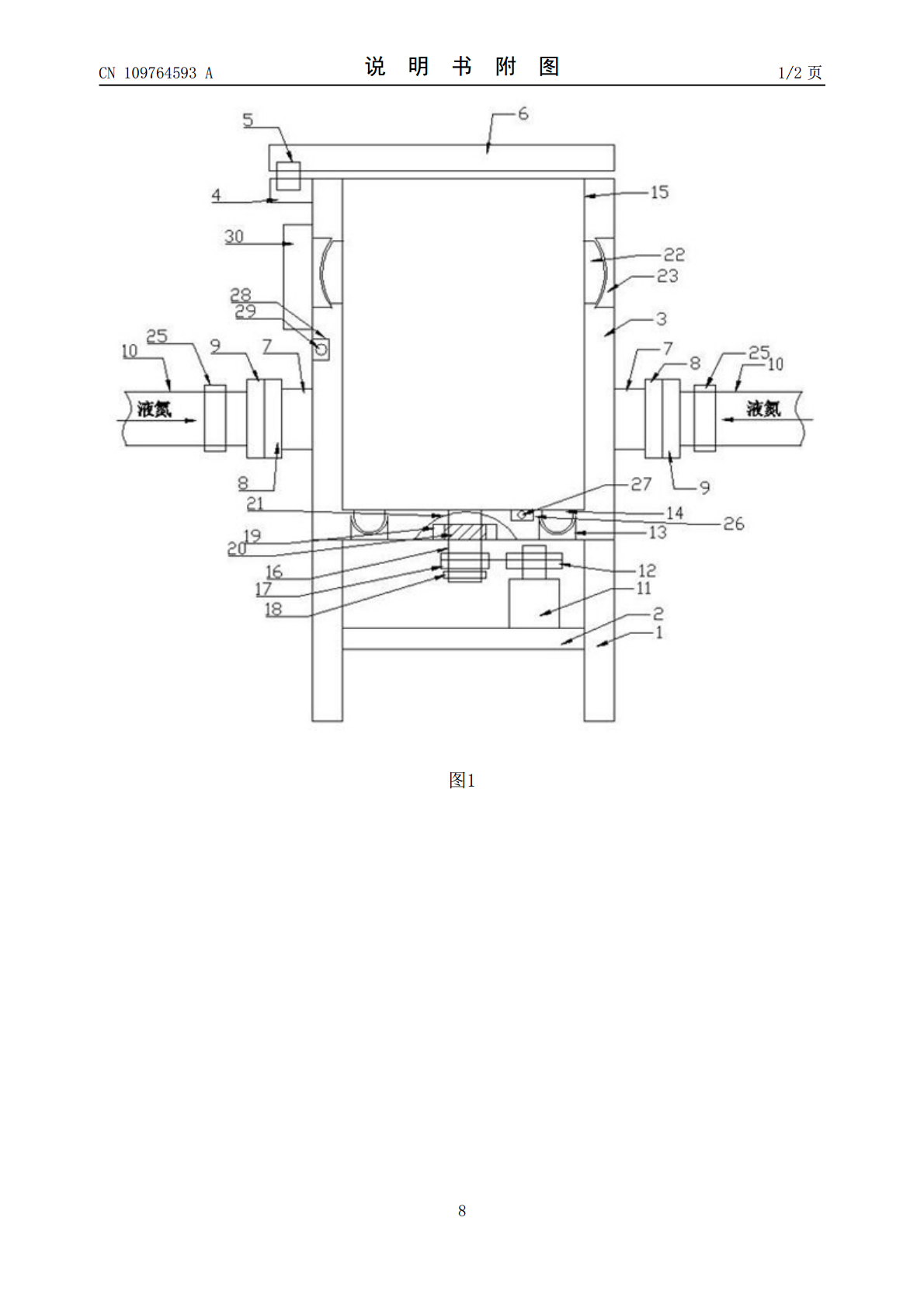

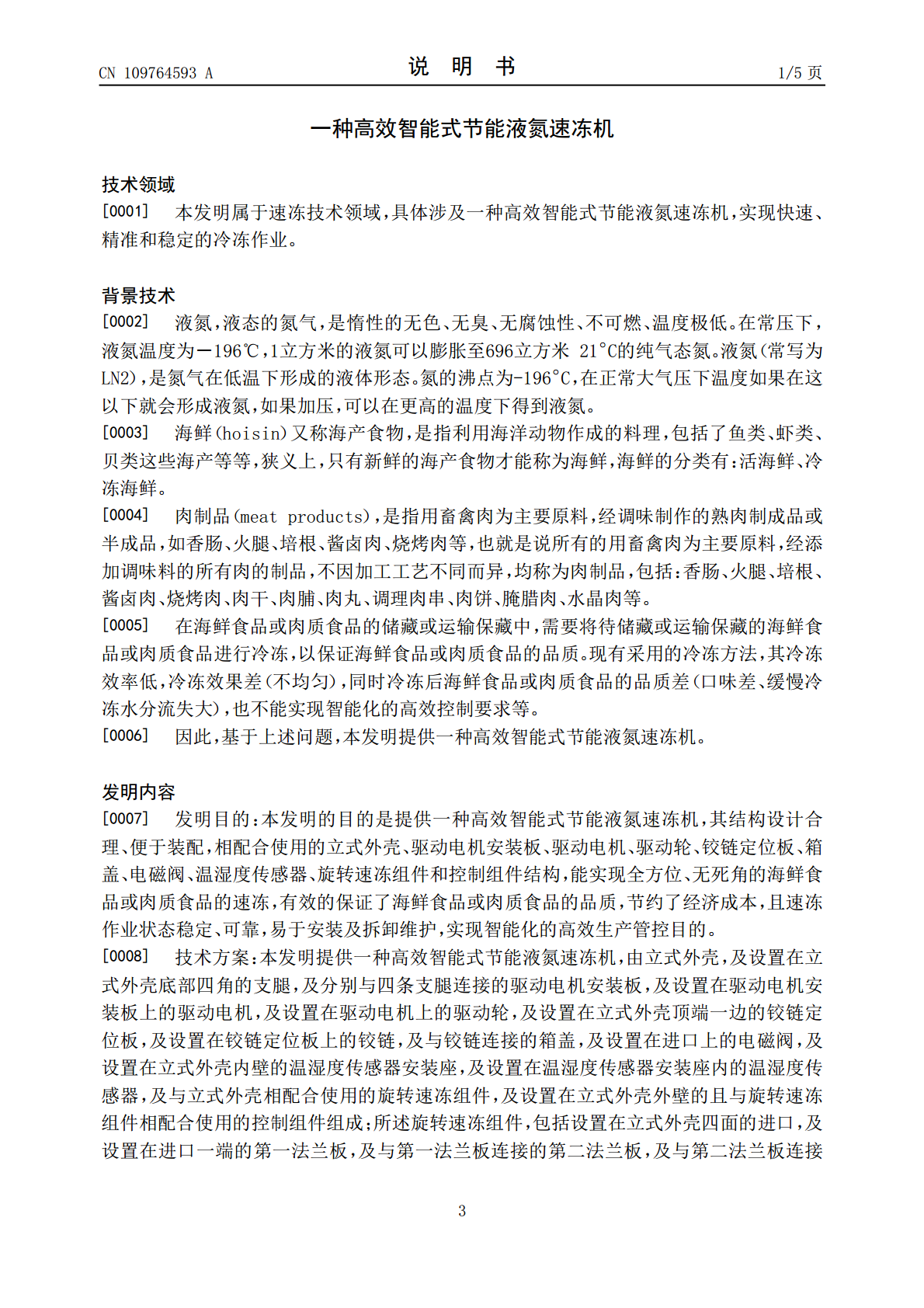

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109764593A(43)申请公布日2019.05.17(21)申请号201910007224.8(22)申请日2019.01.04(71)申请人科威嘉尼（江苏）制冷设备有限公司地址225733江苏省泰州市兴化市陶庄镇工业园区中心路8号(72)发明人张成(74)专利代理机构江苏圣典律师事务所32237代理人贺翔(51)Int.Cl.F25D3/10(2006.01)F25D23/06(2006.01)F25D29/00(2006.01)F25D23/00(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种高效智能式节能液氮速冻机(57)摘要本发明属于速冻技术领域，具体公开了一种高效智能式节能液氮速冻机，由立式外壳、支腿、驱动电机安装板、驱动电机、驱动轮、铰链定位板、铰链、箱盖、电磁阀、温湿度传感器安装座、温湿度传感器、旋转速冻组件和控制组件组成。本发明的一种高效智能式节能液氮速冻机有益效果在于：其结构设计合理、便于装配，相配合使用的立式外壳、驱动电机安装板、驱动电机、驱动轮、铰链定位板、箱盖、电磁阀、温湿度传感器、旋转速冻组件和控制组件结构，能实现全方位、无死角的海鲜食品或肉质食品的速冻，有效的保证了海鲜食品或肉质食品的品质，节约了经济成本，且速冻作业状态稳定、可靠，易于安装及拆卸维护，实现智能化的高效生产管控目的、防爆性能优。CN109764593ACN109764593A权利要求书1/1页1.一种高效智能式节能液氮速冻机，其特征在于：由立式外壳（3），及设置在立式外壳（3）底部四角的支腿（1），及分别与四条支腿（1）连接的驱动电机安装板（2），及设置在驱动电机安装板（2）上的驱动电机（11），及设置在驱动电机（11）上的驱动轮（12），及设置在立式外壳（3）顶端一边的铰链定位板（4），及设置在铰链定位板（4）上的铰链（5），及与铰链（5）连接的箱盖（6），及设置在进口（7）上的电磁阀（25），及设置在立式外壳（3）内壁的温湿度传感器安装座（28），及设置在温湿度传感器安装座（28）内的温湿度传感器（29），及与立式外壳（3）相配合使用的旋转速冻组件，及设置在立式外壳（3）外壁的且与旋转速冻组件相配合使用的控制组件（30）组成；所述旋转速冻组件，包括设置在立式外壳（3）四面的进口（7），及设置在进口（7）一端的第一法兰板（8），及与第一法兰板（8）连接的第二法兰板（9），及与第二法兰板（9）连接的液氮进管（10），及设置在立式外壳（3）底部内壁的圆形支撑凹槽（13），及与圆形支撑凹槽（13）相配合使用的圆形支撑凸起（14），及设置在圆形支撑凸起（14）上的立式圆形储料桶（15），及设置在立式圆形储料桶（15）内的若干个通孔（24），及设置在立式圆形储料桶（15）底面的转轴（16），及设置在转轴（16）一端的从动轮（17）、螺母（18），及设置在立式外壳（3）底部内壁且与转轴（16）相配合使用的轴承安装套（19）、轴承（20），其中，转轴（16）的一端贯穿轴承（20），及设置在立式外壳（3）底部内壁且与轴承安装套（19）、轴承（20）相配合使用的密封圈（21），驱动轮（12）与的从动轮（17）通过传动带连接，及设置在立式圆形储料桶（15）底面的转速传感器安装座（26），及设置在转速传感器安装座（26）内的转速传感器（27）；所述控制组件（30），包括外壳，及设置在外壳内的单片机、数据收发单元、定位单元、预警单元，其中，数据收发单元、定位单元、预警单元、驱动电机（11）、电磁阀（25）、温湿度传感器（29）、转速传感器（27）分别与单片机连接。2.根据权利要求1所述的一种高效智能式节能液氮速冻机，其特征在于：所述高效智能式节能液氮速冻机，还包括设置在立式圆形储料桶（15）外壁的辅助限位凸起（22），及设置在立式外壳（3）内壁且与辅助限位凸起（22）相配合使用的辅助限位凹槽（23）。3.根据权利要求2所述的一种高效智能式节能液氮速冻机，其特征在于：所述高效智能式节能液氮速冻机，还包括设置在立式外壳（3）任意两边连接处轴孔（31），及设置在轴孔（31）内的转轴轴承（32），及贯穿转轴轴承（32）且位于立式外壳（3）内的转轴（34），及设置在转轴（34）一端的叶片（36），及设置在立式外壳（3）内壁且与转轴（34）相配合使用的转轴密封垫（37），及设置在立式外壳（3）外壁的辅助驱动电机安装座（33），及设置在辅助驱动电机安装座（33）上且与转轴（34）连接的辅助驱动电机（38），及与转轴（34）、辅助驱动电机（38）连接的辅助轴套（35），其中，立式外壳（3）设置为立式长方形结构。2CN109764593A说明书1/5页一种高效智能式节能
