一种适用于多种工况安装需求的无人机智能机库.pdf

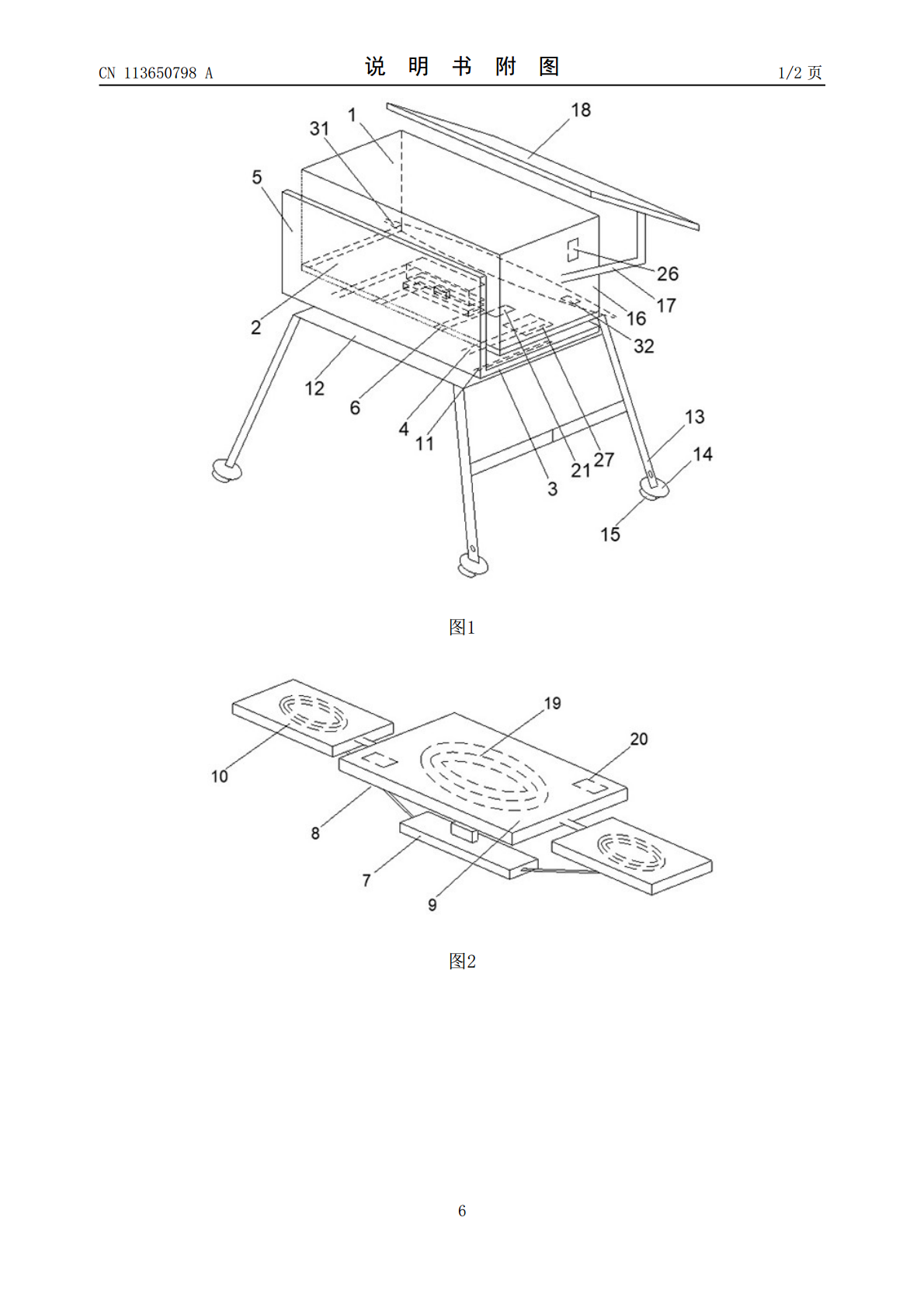

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113650798A(43)申请公布日2021.11.16(21)申请号202111071243.0(22)申请日2021.09.14(71)申请人江苏功业互联科技有限公司地址226000江苏省南通市开发区工业博览城1幢1412室(72)发明人孙秋燕黄霞(74)专利代理机构南通云创慧泉专利代理事务所(普通合伙)32585代理人邵永永(51)Int.Cl.B64F1/00(2006.01)B60L53/12(2019.01)E04H6/44(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种适用于多种工况安装需求的无人机智能机库(57)摘要本发明公开一种适用于多种工况安装需求的无人机智能机库，包括机库箱体，机库箱体设有内底板，内底板下方设有外底板，外底板上表面与内底板的下表面设有相配合的第一滑轨，外底板侧边与机库箱体的前面板连接，内底板上表面设有第二滑轨，第二滑轨上设有升降架，升降架上设有升降平台，升降平台包括主板和折叠板，折叠板与升降架之间通过液压装置连接，外底板的下表面设有第三滑轨，机库箱体下方设有安装辅助架，安装辅助架包括多个伸缩支腿，伸缩支腿下端通过螺旋安装有吸盘，吸盘内设有螺口用于连接万向轮，机库箱体的侧面板上设有伸缩折叠杆，伸缩折叠杆顶部连接有盖板；本发明的优点是：满足多数量无人机停放，安装方式及地点受环境影响较小。CN113650798ACN113650798A权利要求书1/1页1.一种适用于多种工况安装需求的无人机智能机库，其特征在于：包括机库箱体（1），所述机库箱体（1）设有内底板（2），所述内底板（2）下方设有外底板（3），所述外底板（3）上表面与内底板（2）的下表面设有相配合的第一滑轨（4），所述外底板（3）侧边与机库箱体（1）的前面板（5）连接，所述内底板（2）上表面设有第二滑轨（6），所述第二滑轨（6）上设有升降架（7），所述升降架（7）上设有升降平台（8），所述升降平台（8）包括主板（9）和折叠板（10），所述折叠板（10）与升降架（7）之间通过液压装置连接，所述外底板（3）的下表面设有第三滑轨（11），所述机库箱体（1）下方设有安装辅助架（12），所述安装辅助架（12）包括多个伸缩支腿（13），所述伸缩支腿（13）下端通过螺旋安装有吸盘（14），所述吸盘（14）内设有螺口用于连接万向轮（15），所述机库箱体（1）的侧面板（16）上设有伸缩折叠杆（17），所述伸缩折叠杆（17）顶部连接有盖板（18）。2.根据权利要求1所述的一种适用于多种工况安装需求的无人机智能机库，其特征在于：所述第一滑轨（4）包括凹槽部（401）和凸起部（402），所述凸起部（402）两端设有凸块（403），所述凸块（403）上设有滚轮（404），所述滚轮（404）内嵌于凹槽部（401）内部，所述凸起部（402）后端设有行程杆（405），所述行程杆（405）由行程开关控制液压装置推动运行，从而推动凸起部（402）在凹槽部（401）内运行。3.根据权利要求1所述的一种适用于多种工况安装需求的无人机智能机库，其特征在于：所述主板（9）和折叠板（10）内部均设有充电线圈（19）和感应装置（20），所述第二滑轨（6）后端的液压装置上设有位置信号发送装置（21）用于发送升降平台（8）实时的位置信息给无人机。4.根据权利要求1所述的一种适用于多种工况安装需求的无人机智能机库，其特征在于：所述安装辅助架（12）底部中心设有安装圆盘（22），所述多个伸缩支腿（13）顶端为活动部（23），伸缩支腿（13）通过活动部（23）翻折后前端位于安装圆盘（22）的弧形孔（24）上，且伸缩支腿（13）前端侧面设有通孔（25）在折叠后与弧形孔（24）同心。5.根据权利要求1所述的一种适用于多种工况安装需求的无人机智能机库，其特征在于：所述侧面板（16）内表面设有监控装置（26），用于监控机库箱体（1）内部无人机数量以及实施情况。6.根据权利要求1所述的一种适用于多种工况安装需求的无人机智能机库，其特征在于：所述升降平台（8）两侧设有备用平台（27），所述备用平台（27）底面设有多个滑轮（28），多个滑轮（28）分布在竖直轨道（29）和水平轨道（30）上。7.根据权利要求1所述的一种适用于多种工况安装需求的无人机智能机库，其特征在于：所述机库箱体（1）地面两侧设有充气气垫（31），所述充气气垫（31）与鼓风机（32）连接，所述鼓风机（32）设置在机库箱体（1）内部底面。8.根据权利要求1所述的一种适用于多种工况安装需求的无人机智能机库，其特征在于：所述盖板（18）表面设有风力信号接收装置与空气湿度信号接收装置。2CN113650798A说明书1/3页一种适用于多种工况安
