一种拆装式无人机机库蚌形机库门.pdf

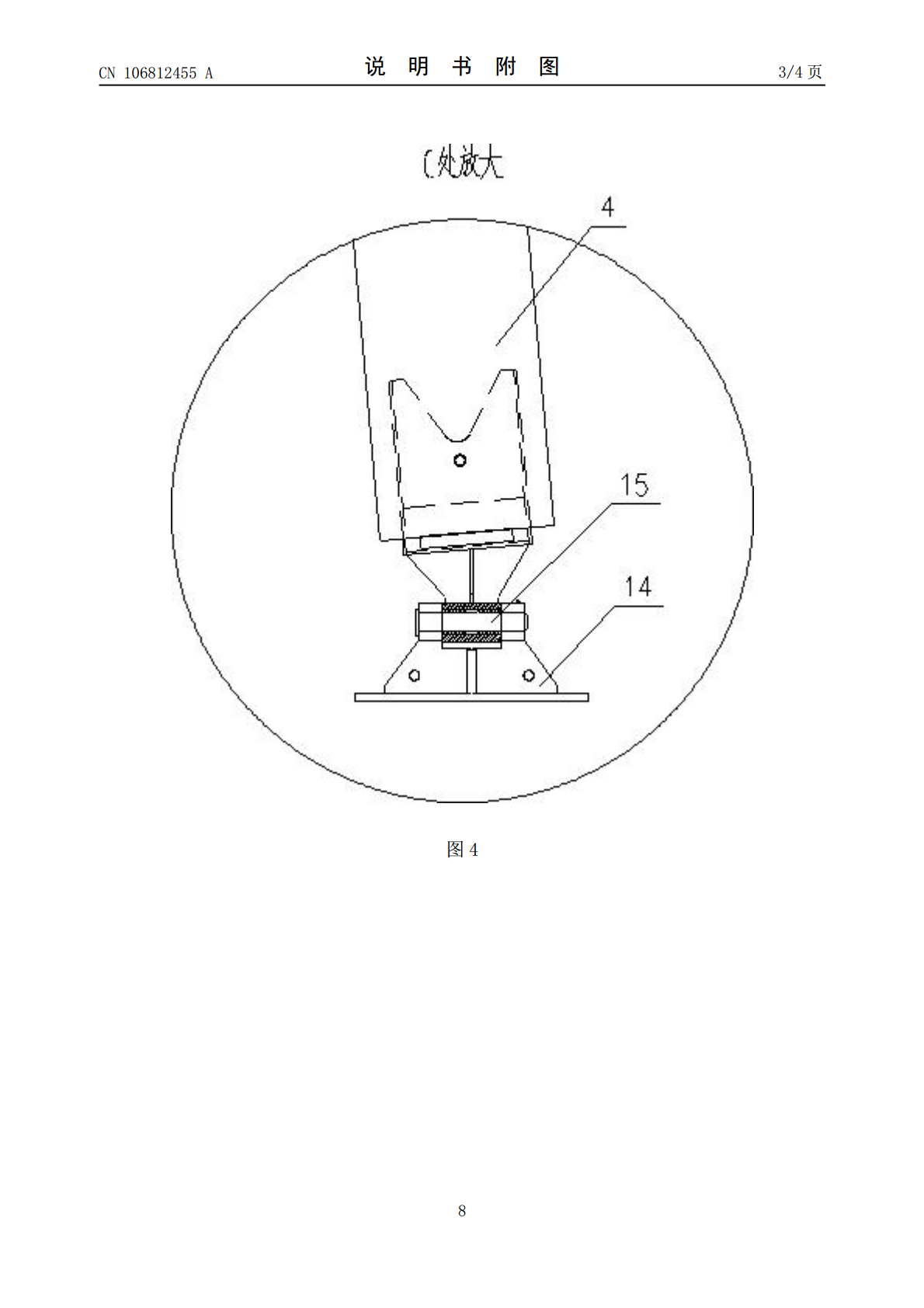

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106812455A(43)申请公布日2017.06.09(21)申请号201510869774.2(22)申请日2015.12.02(71)申请人湖北华舟重工应急装备股份有限公司地址430223湖北省武汉市江夏阳光大道5号(72)发明人叶欣柯文轩秦凡(51)Int.Cl.E06B11/02(2006.01)E05F15/40(2015.01)权利要求书1页说明书3页附图4页(54)发明名称一种拆装式无人机机库蚌形机库门(57)摘要本发明公开了一种拆装式无人机机库蚌形机库门，包括主体结构，屋面篷布和门开启闭统。主体结构由门形架，支座、支杆、连接索组成，各零部件可通过螺栓紧固件、单双耳接头和销轴等实现快速安装和拆卸，适应标准集装箱运输；屋面篷布为柔性聚合物膜材，安装时两端的突起插入铝合金杆的安装槽内，和主体结构一起形成门体；门启闭系统由电动绞盘、滑轮总成、钢丝绳、系留座和电器控制系统组成，安装在主体结构的铝合金杆上，控制门体的开启与闭合。其优点在于：运输方便、密封性好、抗风能力强，开启闭合速度快、可实现快速拆装。CN106812455ACN106812455A权利要求书1/1页1.一种拆装式无人机机库蚌形机库门，包括括主体结构（1），屋面篷布（2）和门启闭统（3），其特征在于：主体结构（1）由门形架（4），支座（14）、支杆（5）、连接索（7）组成；支座（14）固定在地面上、门形架（4）两端通过支座销（15）与支座（14）连接，第一榀门形架通过支杆（5）与无人机机库刚性相连，形成固定门架，其余门形架之间通过连接索（7）相连，形成活动门架；屋面篷布（2）由门篷布一（6）和门篷布二（8）组成，门篷布一（6）安装在无人机机库和第一榀门架之间，门篷布二（8）安装在其余门形架之间；门启闭系统（3）由电动绞盘（13）、滑轮总成（10）、钢丝绳（11）、系留座（9）和电器控制系统（12）组成，电动绞盘（13）安装在无人机机库靠近蚌形机库门的一端，系留座（9）安装在靠近地面的门形架上，钢丝绳（10）的一端连接在电动绞盘（13）上，中间穿过滑轮总成（10）,另一端固定在系留座（9）上。2.根据权利要求1所述的一种拆装式无人机机库蚌形机库门，其特征在于：所述的门形架（4）由杆座连接件（16）、铝合金杆（17）和杆杆连接件（18）组成，铝合金杆（17）套装在杆座连接件（16）上，铝合金杆（17）与铝合金杆（17）之间通过杆杆连接件（18）连接，靠近地面的门形架C形槽内安装有密封橡胶（19）。3.根据权利要求2所述的一种拆装式无人机机库蚌形机库门，其特征在于：铝合金杆（17）横截面的四角开设有用于安装屋面篷布的C形槽，上下两侧开设有用于安装各种附属设备的燕尾槽。4.根据权利要求1所述的一种拆装式无人机机库蚌形机库门，其特征在于：所述的门篷布为柔性聚合物膜材，截面呈哑铃状。2CN106812455A说明书1/3页一种拆装式无人机机库蚌形机库门技术领域[0001]本发明涉及一种飞机机库门，特别是涉及一种拆装式无人机机库的蚌形机库门。技术背景[0002]无人机由于其自身的特点，机动转场时必需拆装运输，到进驻机场后需要机库进行组装、维护，当进驻机场存在固定机库不足或机库不满足进驻无人机条件时，必须使用可拆装式机库对无人机实施伴随保障，用于无人机的检修、保养、维护。[0003]由于可拆装式机库随无人机机动部署，所以机库包括机库门需经常拆装、运输装场，所以机库门在保证可安全开启关闭的前提下还需保证机库门的各零部件尺寸不能超长超宽，质量轻，方便运输。目前机库广泛使用的机库门形式为卷帘门和推拉门。卷帘门是以多关节活动的门片串联在一起，在固定的滑道内，以门上方卷轴为中心转动上下的门，其缺点是开门噪音大，无隔音、隔热、保温等效果，同时电动机带动卷帘门开关，电动机需要承受的力很大，使用寿命会受到很大影响。推拉式机库门开门方式为向两侧滑动，其缺点是在门较大大时开门需要占用周围很大的空间，而且开门缓慢，多为手动方式开门，最重要的是这两种门均无法满足方便运输和快速拆装的要求。发明内容[0004]本发明要解决的技术问题是提供一种运输方便、密封性好、抗风能力强，开启闭合速度快、可快速拆装的蚌形机库门。[0005]本发明的一种拆装式无人机机库蚌形机库门包括主体结构，屋面篷布和门启闭系统。[0006]主体结构由门形架、支座、支杆和连接索组成。支座固定在地面上、门形架两端通过支座销与支座连接，第一榀门形架通过支杆与无人机机库刚性相连，形成固定门架，其余门形架之间通过连接索相连，形成活动门架；所述的门形架由杆座连接件、铝合金杆和杆杆连接件组成，铝合金杆套装在杆座连接件上，铝合金杆与铝合金杆之间通过杆杆连接件连接，铝
