一种管道检测清扫机器人及其控制系统.pdf
2023-06-03
10金币
783KB
12页
雨巷****可歆
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共12页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种管道检测清扫机器人及其控制系统.pdf

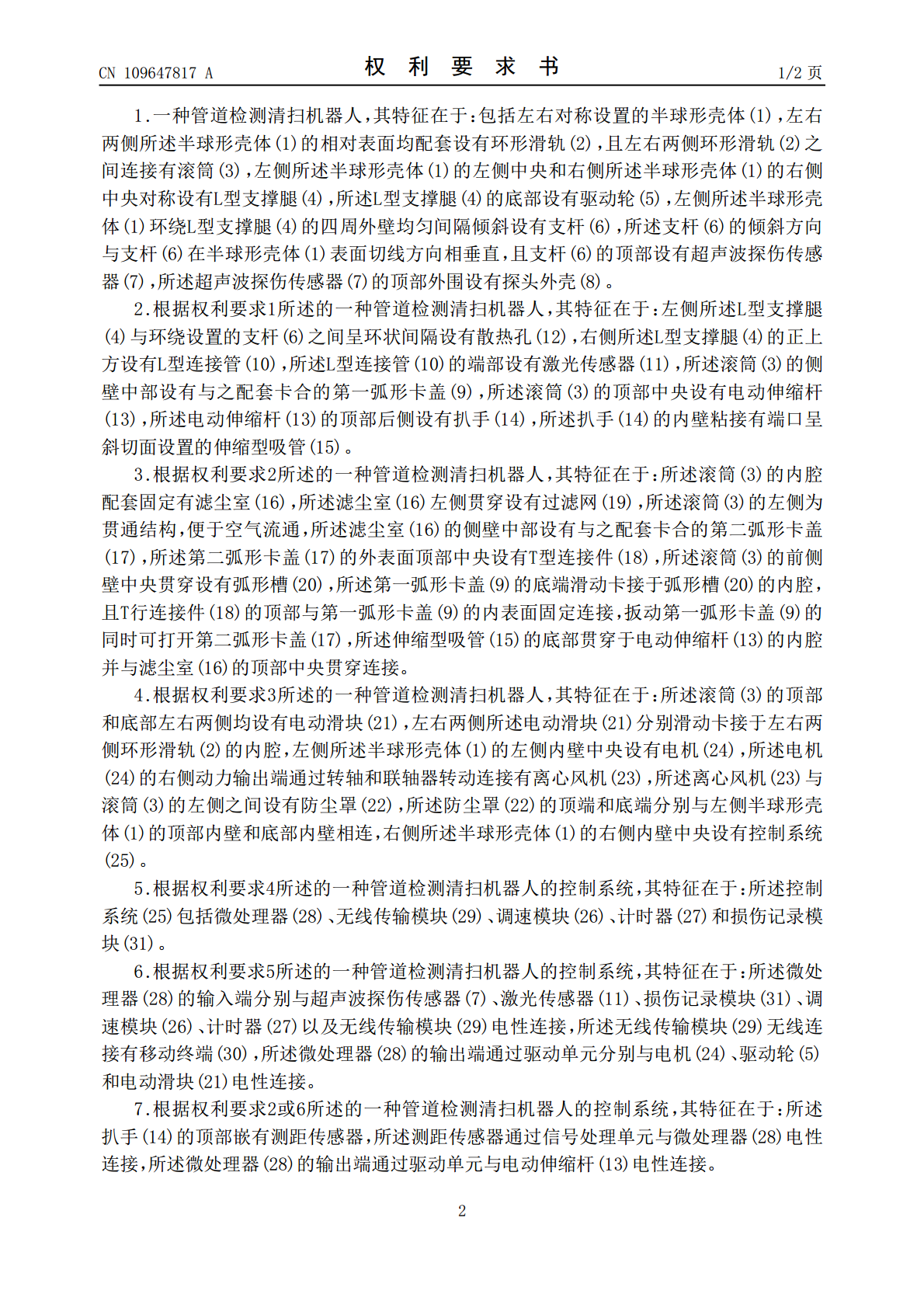

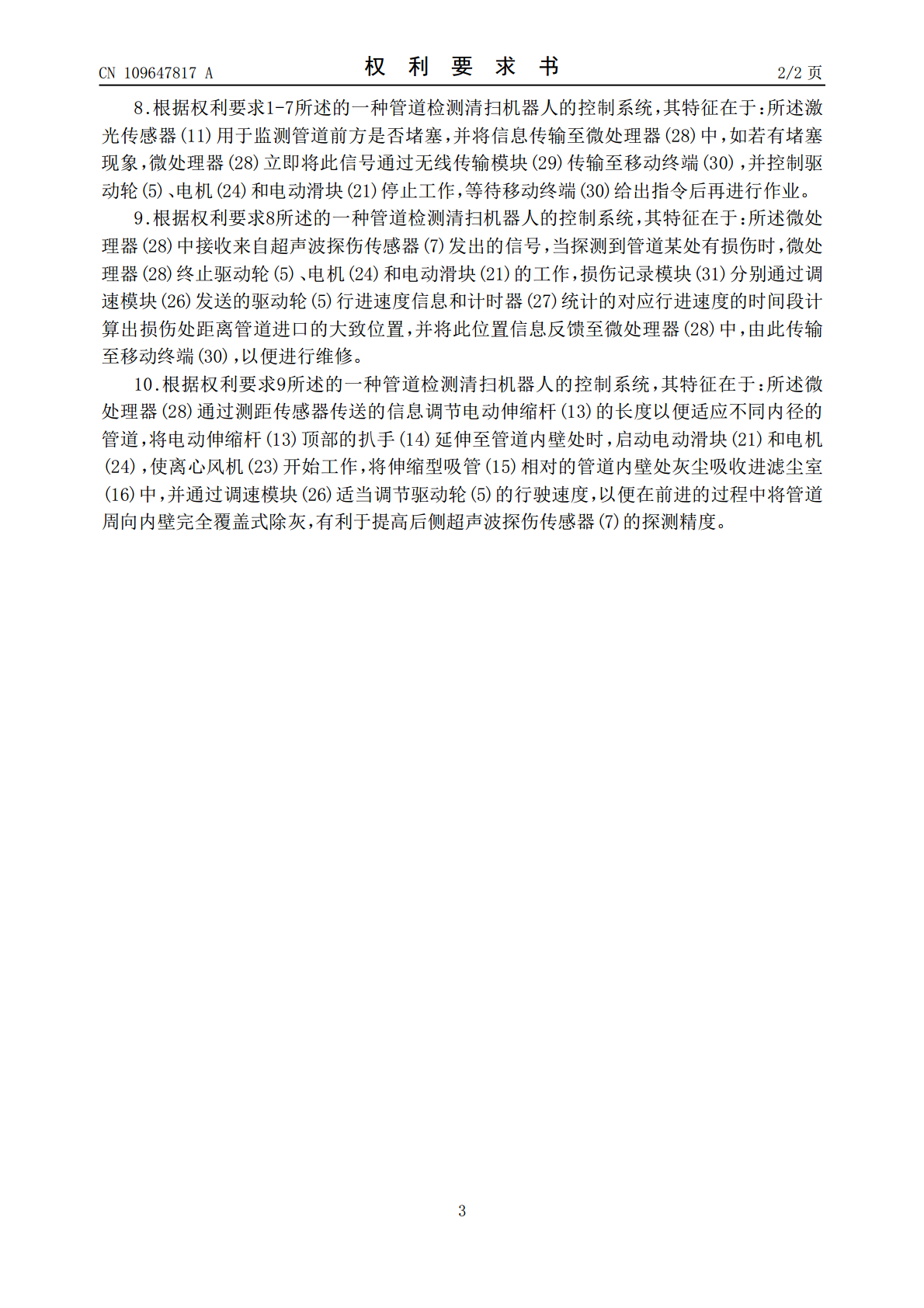

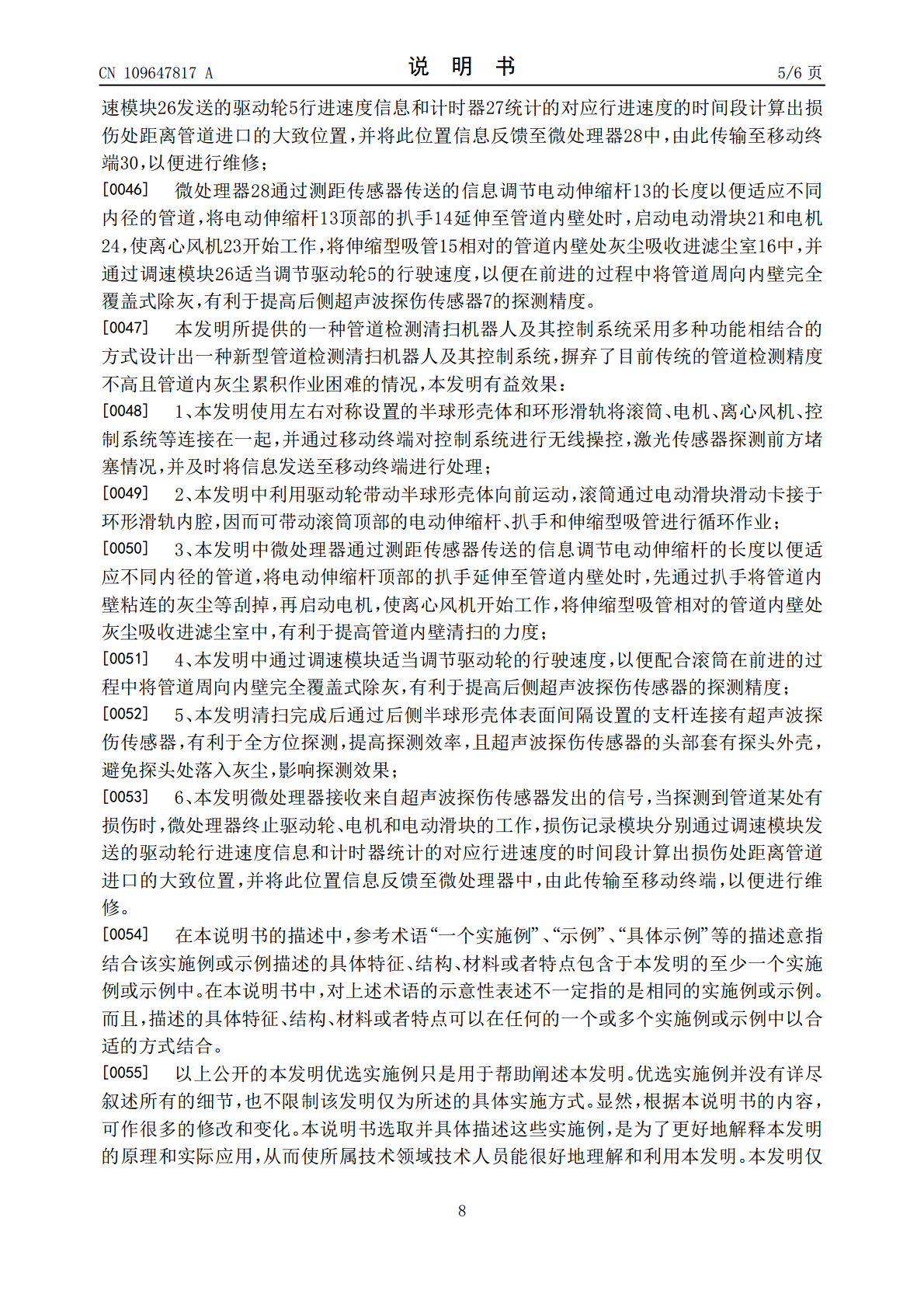

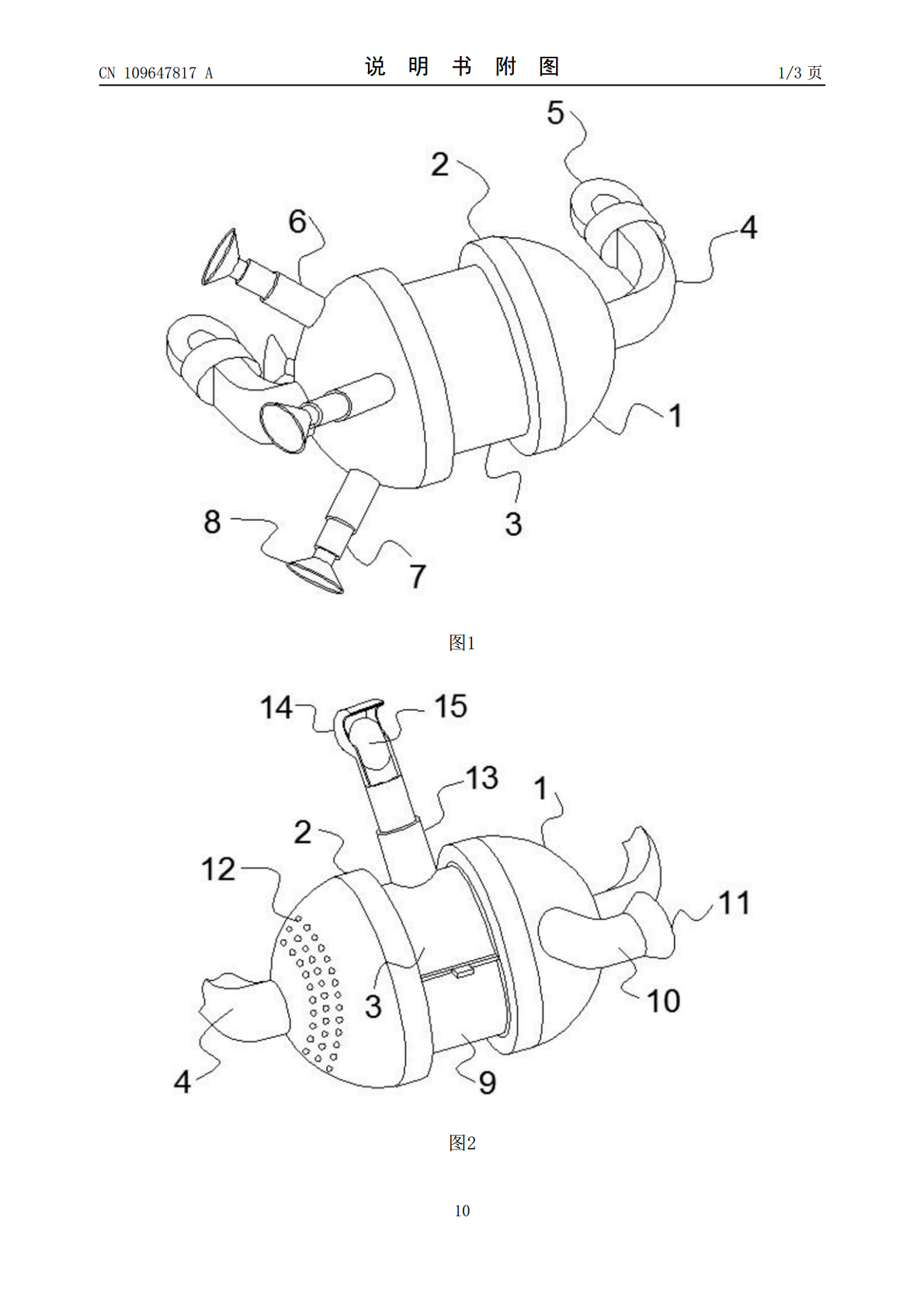

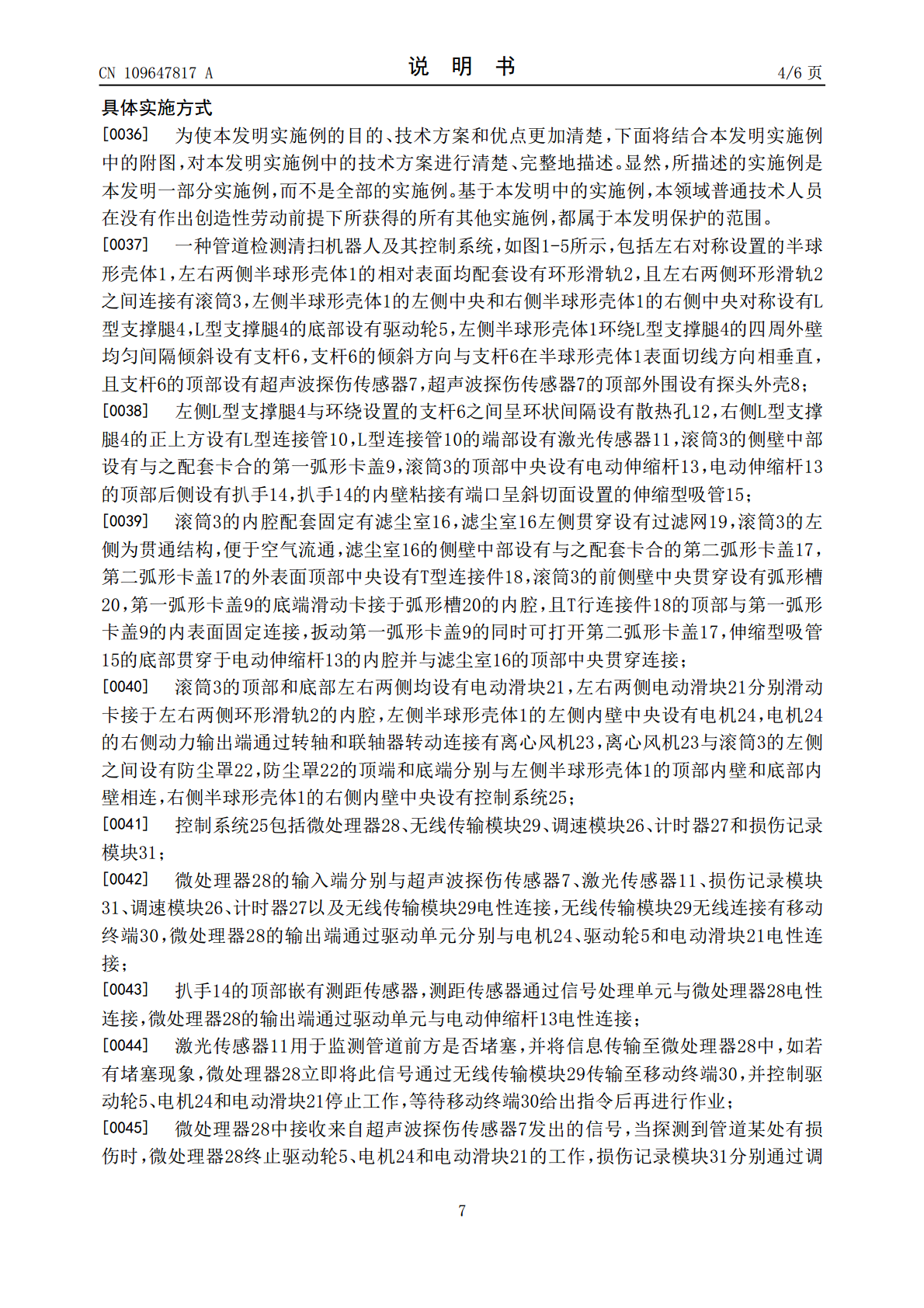

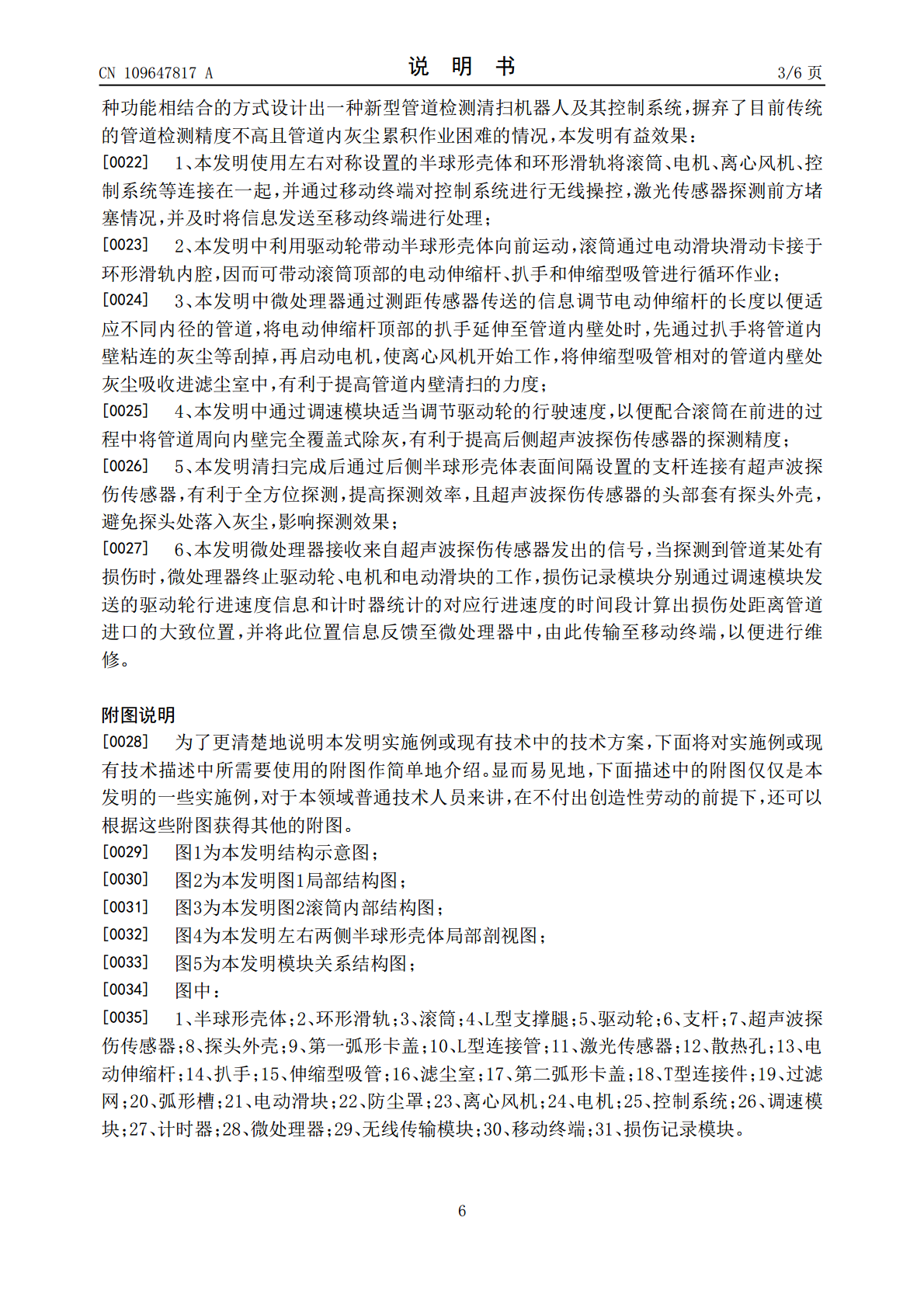

本发明涉及管道维护技术领域，具体涉及一种管道检测清扫机器人及其控制系统，包括左右对称设置的半球形壳体，左右两侧半球形壳体的相对表面均配套设有环形滑轨，且左右两侧环形滑轨之间连接有滚筒，左侧半球形壳体的左侧中央和右侧半球形壳体的右侧中央对称设有L型支撑腿，L型支撑腿的底部设有驱动轮，左侧半球形壳体环绕L型支撑腿的四周外壁均匀间隔倾斜设有支杆，支杆的倾斜方向与支杆在半球形壳体表面切线方向相垂直，且支杆的顶部设有超声波探伤传感器，超声波探伤传感器的顶部外围设有探头外壳；本发明能够有效克服现有技术所存在的传统的管
2023-06-03
10
783KB
一种管道检测清扫机器人.pdf
一种管道检测清扫机器人，包括车体，车体为螺旋轮式，所述车体的前端连接接头的一端，接头的另一端连接探头组件或者清扫组件，车体的动力装置及探头组件通过电缆线连接控制系统。车体包括旋转部与支撑部，旋转部与支撑部通过万向节连接，旋转部通过支架连接主动轮，主动轮的轴心与车体的轴心的夹角小于90°，支撑部通过支架连接从动轮。和现有技术相比，本发明的有益效果为：通过电缆线控制车体的进行及作业，可以实现远程控制。另外，将清扫作业与检测作业使用一套设备，节省了成本与资源。
2023-10-11
10
543KB
一种轮式管道内壁清扫检测机器人.pdf
本发明公开了一种轮式管道内壁清扫检测机器人，主要适用于管径在250‑380mm管道，包括：轴向依次连接设置的控制室、轮式行走牵引装置、清扫装置；轮式行走牵引装置包括：调节组件、前变径驱动组件；清扫装置包括：后变径驱动组件、清扫组件；控制室可拆卸的固定于轮式行走牵引装置上；轮式行走牵引装置与清扫装置柔性连接；调节组件四周设有数个前变径驱动组件，轮式行走牵引装置通过前变径驱动组件与管内壁贴合在管内行走；清扫组件四周设有数个后变径驱动组件，清扫装置通过后变径驱动组件与管内壁贴合在管内行走。本发明可以提供较大的牵
2023-08-26
10
888KB
一种管道检测机器人及其检测方法.pdf
本发明公开了一种管道检测机器人机器检测方法，机器人包括移动组件、升降组件、水平旋转组件、俯仰组件、纵向测距传感器、横向测距传感器和摄像头。该管道检测机器人能够在管道里移动，拍摄管道内的图像，机器人在管道移动时，能自动转弯，在管道图像拍摄过程中，能够调整摄像头的高度，左右角度和俯仰角度。本发明一种管道检测机器人便于人们对管道缺陷的检测，减少了管道内壁检测的人工作业量，提高了管道缺陷的效率，能够适应大范围变化的管径，克服了现有技术中存在的驱动轮打滑或摄像头高度不能调整的不足。
2023-09-02
10
729KB

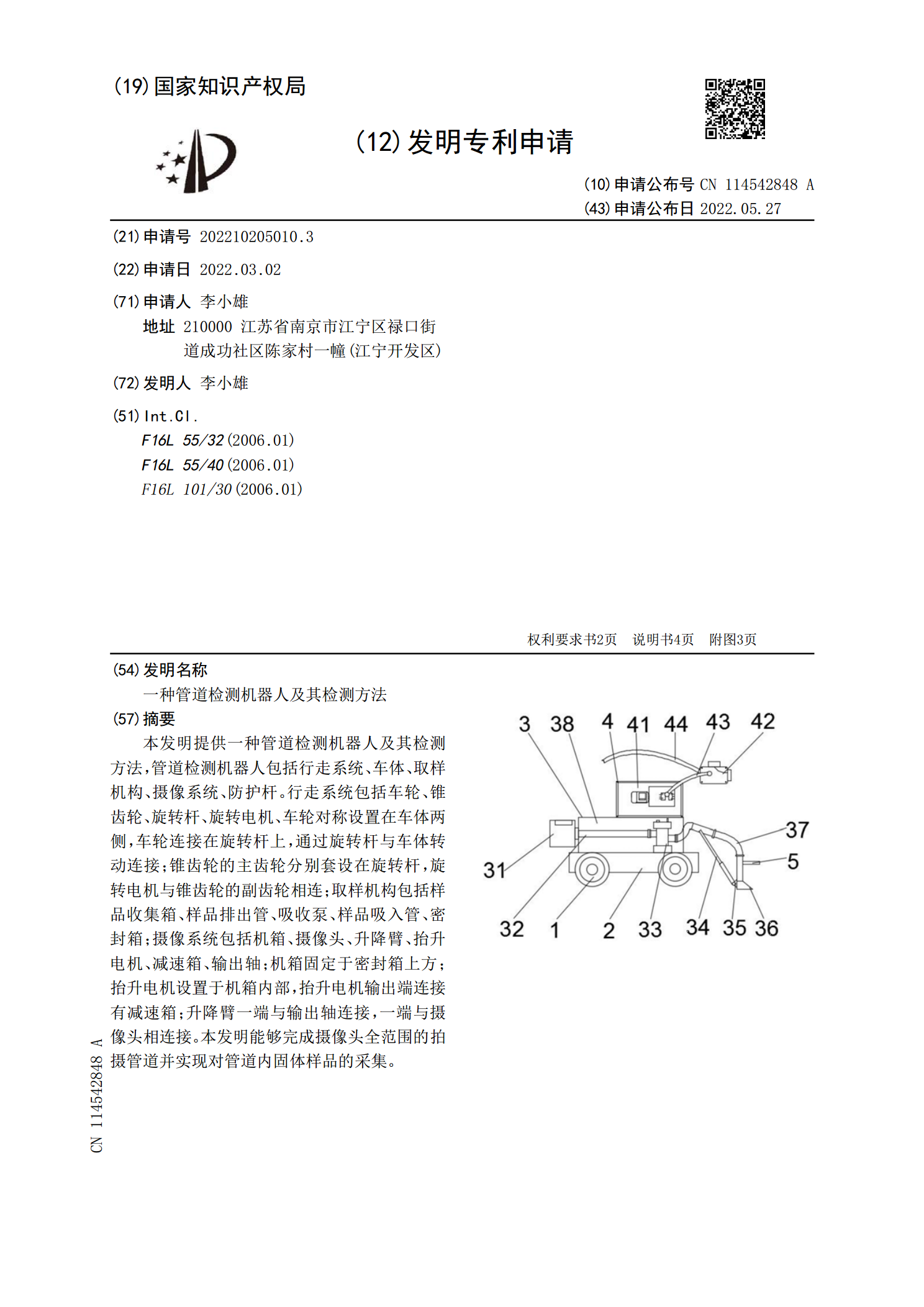

一种管道检测机器人及其检测方法.pdf
