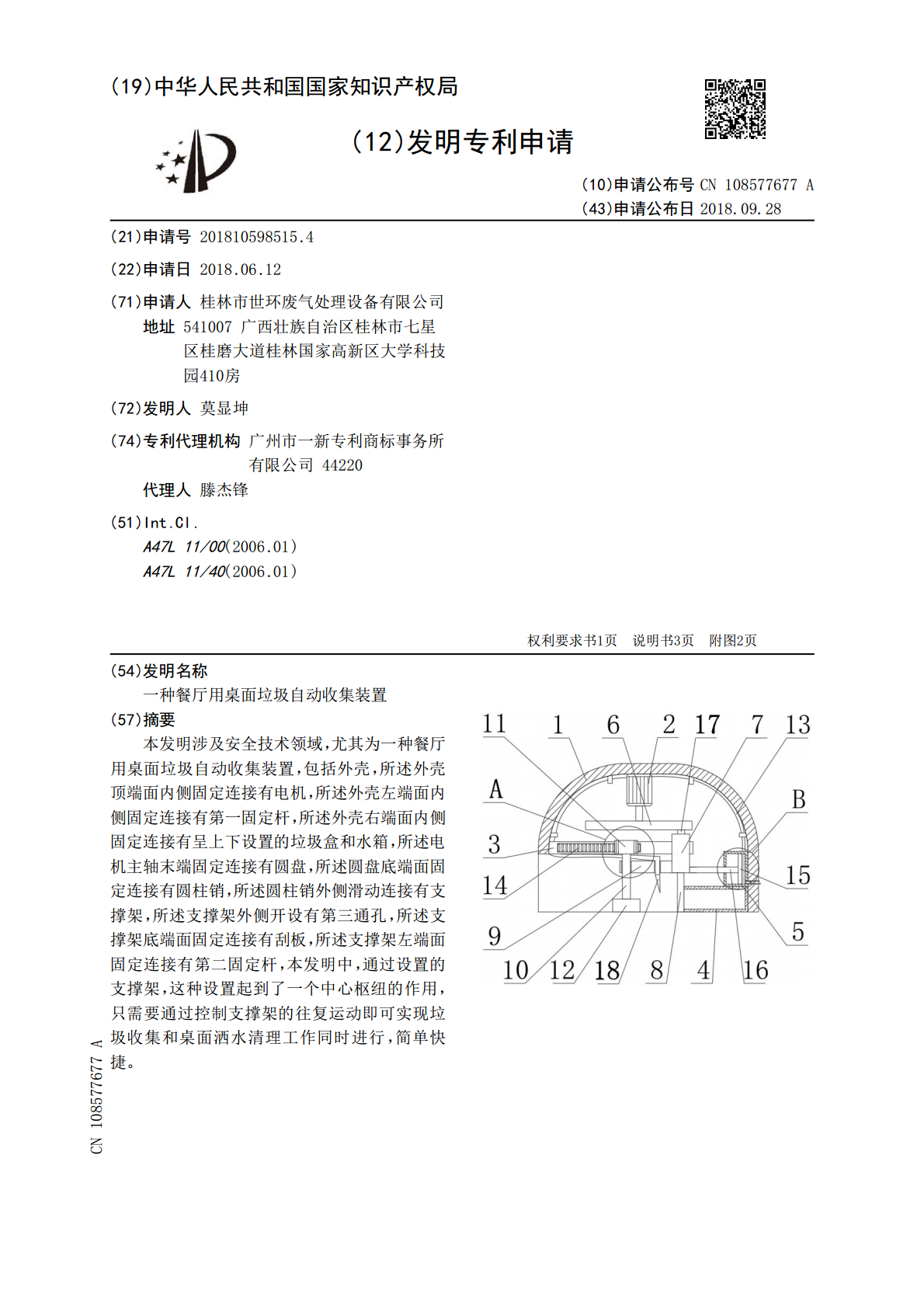

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108577677A(43)申请公布日2018.09.28(21)申请号201810598515.4(22)申请日2018.06.12(71)申请人桂林市世环废气处理设备有限公司地址541007广西壮族自治区桂林市七星区桂磨大道桂林国家高新区大学科技园410房(72)发明人莫显坤(74)专利代理机构广州市一新专利商标事务所有限公司44220代理人滕杰锋(51)Int.Cl.A47L11/00(2006.01)A47L11/40(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种餐厅用桌面垃圾自动收集装置(57)摘要本发明涉及安全技术领域，尤其为一种餐厅用桌面垃圾自动收集装置，包括外壳，所述外壳顶端面内侧固定连接有电机，所述外壳左端面内侧固定连接有第一固定杆，所述外壳右端面内侧固定连接有呈上下设置的垃圾盒和水箱，所述电机主轴末端固定连接有圆盘，所述圆盘底端面固定连接有圆柱销，所述圆柱销外侧滑动连接有支撑架，所述支撑架外侧开设有第三通孔，所述支撑架底端面固定连接有刮板，所述支撑架左端面固定连接有第二固定杆，本发明中，通过设置的支撑架，这种设置起到了一个中心枢纽的作用，只需要通过控制支撑架的往复运动即可实现垃圾收集和桌面洒水清理工作同时进行，简单快捷。CN108577677ACN108577677A权利要求书1/1页1.一种餐厅用桌面垃圾自动收集装置，包括外壳（1），其特征在于：所述外壳（1）顶端面内侧固定连接有电机（2），所述外壳（1）左端面内侧固定连接有第一固定杆（3），所述外壳（1）右端面内侧固定连接有呈上下设置的水箱（5）和垃圾盒（4），所述电机（2）主轴末端固定连接有圆盘（6），所述圆盘（6）底端面固定连接有圆柱销（17），所述圆柱销（17）外侧滑动连接有支撑架（7），所述支撑架（7）外侧开设有第三通孔（c），所述支撑架（7）底端面固定连接有刮板（8），所述支撑架（7）左端面固定连接有第二固定杆（9），所述第二固定杆（9）顶端面开设有呈左右设置的第一通孔（a）和第二通孔（b），所述第一通孔（a）内侧转动连接有转轴（10），所述转轴（10）顶端面固定连接有齿轮（11），所述转轴（10）底端面固定连接有毛刷（12），所述第二通孔（b）内侧固定连接有出水管（13），所述出水管（13）一端连通有喷头（18），且出水管（13）另一端与水箱（5）连通，所述第一固定杆（3）前端面固定连接有齿条（14），且齿条（14）与齿轮（11）啮合连接，所述水箱（5）内侧设有活塞（15），所述活塞（15）左端面固定连接有活塞杆（16），且活塞杆（16）与支撑架（7）固定连接。2.根据权利要求1所述的一种餐厅用桌面垃圾自动收集装置，其特征在于：所述毛刷（12）、刮板（8）和垃圾盒（4）的底端面均在同一水平面上。3.根据权利要求1所述的一种餐厅用桌面垃圾自动收集装置，其特征在于：所述出水管（13）通过固定块固定在外壳（1）的内壁上。4.根据权利要求1所述的一种餐厅用桌面垃圾自动收集装置，其特征在于：所述第一固定杆（3）贯穿第三通孔（c）。5.根据权利要求1所述的一种餐厅用桌面垃圾自动收集装置，其特征在于：所述刮板（8）的高度为是垃圾盒（4）进料口高度的1.1倍。6.根据权利要求1所述的一种餐厅用桌面垃圾自动收集装置，其特征在于：所述水箱（5）的右端面底部连通有进水管（19），且进水管（19）和出水管（13）上均设有单向阀。2CN108577677A说明书1/3页一种餐厅用桌面垃圾自动收集装置技术领域[0001]本发明涉及安全卫生技术领域，具体为一种餐厅用桌面垃圾自动收集装置。背景技术[0002]在餐饮行业中，无论高档餐厅好还是中等的餐馆，在忙碌着服务工作的同时，他们难免都要面对餐厅桌面的收集和清理，而且档次越高的餐厅，对于桌面垃圾的清理和桌面的清洁的要求就越高，因此清洁起来就更加浪费时间，清洁的难度就越大，即使是社会发展迅速的当今社会，仍然在不同环境下的垃圾收集方面，面对着很多问题和要改善的地方，因此，对一种餐厅用桌面垃圾自动收集装置的需求日益增长。[0003]目前生活中，餐厅桌面的垃圾清洁大多以人为收集为主，人为清洁虽然效率也不是很低，但是存在的缺点和弊端却不容忽视，比如人为清洁在增加劳动力的同时，也增加了餐厅的成本，使员工花了太多时间放在垃圾收集工作上，换个方面来说清洁工作对于清洁人员来说对自身健康也存在些许影响，因此，针对上述问题提出一种餐厅用桌面垃圾自动收集装置。发明内容[0004]本发明的目的在于提供一种餐厅用桌面垃圾自动收集装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种餐厅用桌面垃圾自动收集装置，包括
