一种院外注射用麻醉药品存取装置.pdf

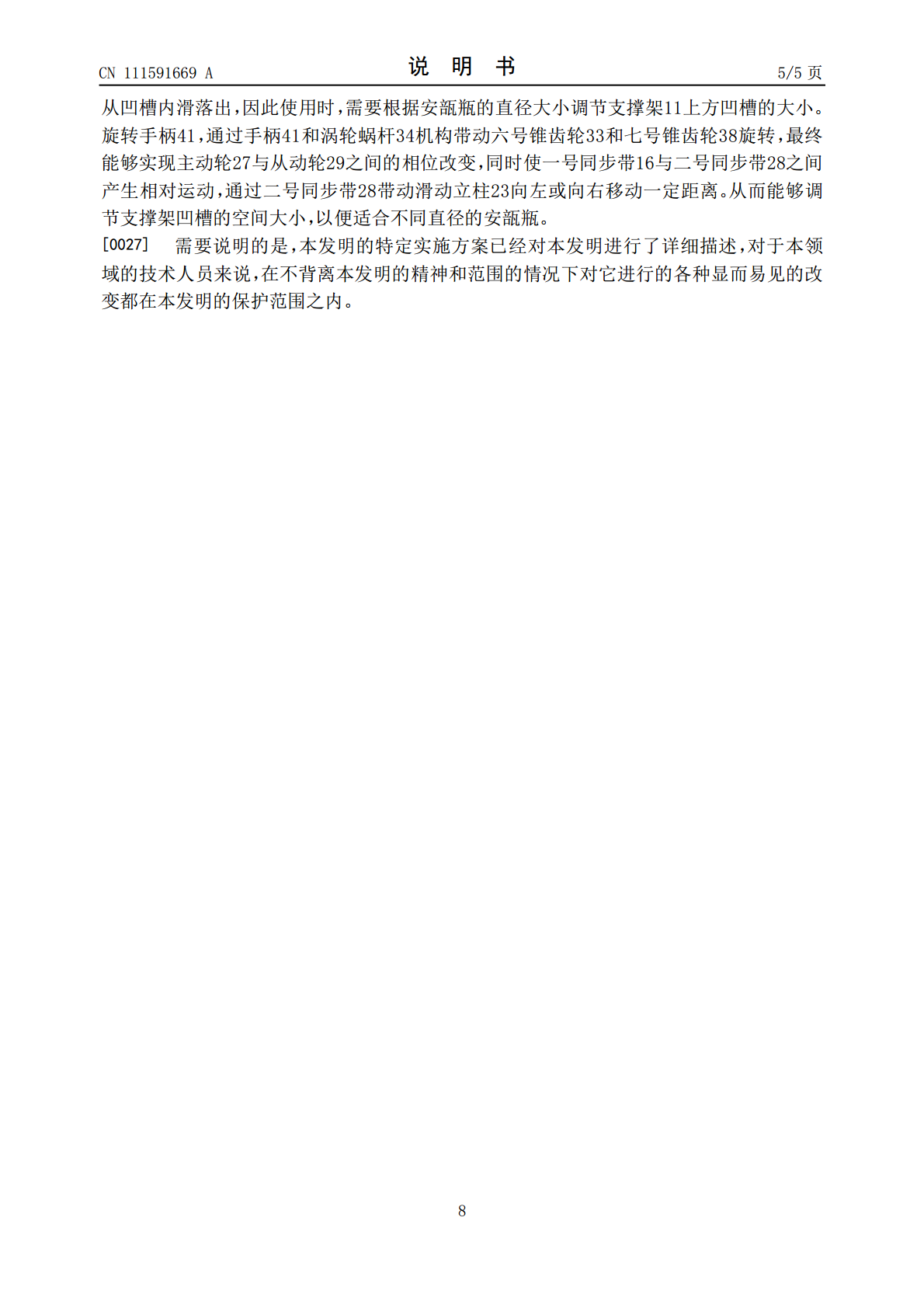

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111591669A(43)申请公布日2020.08.28(21)申请号202010491847.X(22)申请日2020.06.03(71)申请人马新刚地址255000山东省淄博市张店区天津路66号(72)发明人马新刚(74)专利代理机构上海宣宜专利代理事务所(普通合伙)31288代理人许崇峰(51)Int.Cl.B65G15/14(2006.01)B65G23/22(2006.01)B65G23/04(2006.01)B65D83/00(2006.01)B65D25/02(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种院外注射用麻醉药品存取装置(57)摘要本发明公开了一种院外注射用麻醉药品存取装置，属于医疗器械领域，其特征在于：包括柜体和输送机构；所述的柜体上设有放药口和取药口；所述的输送机构位于柜体内，输送机构首末两端分别位于放药口处和取药口处；所述的输送机构包括带轮、一号同步带、二号同步带、放置架和锥齿轮；一号同步带轮上设有一系列的紧密排列的安瓿瓶支撑架，用于放置安瓿瓶；所述的二号同步带位于一号同步带的一侧。与现有技术相比较具有限制麻醉药品取药数量的特点。CN111591669ACN111591669A权利要求书1/2页1.一种院外注射用麻醉药品存取装置，其特征在于：包括柜体和输送机构；所述的柜体上设有放药口和取药口，放药口和取药口处分别设有放药门和取药门，放药门和取药门上分别设置双锁；所述的输送机构位于柜体内，输送机构首末两端分别位于放药口处和取药口处；放药门靠近下端的位置与柜体相铰接；所述的输送机构包括带轮、一号同步带、二号同步带、放置架和锥齿轮；所述的托板的下方设有一号带轮，所述的取药口的前下方设有二号带轮，一号带轮与二号带轮之间偏下的位置设有三号带轮，所述的一号同步带位于这三个带轮上；一号同步带轮上设有一系列的紧密排列的安瓿瓶支撑架，用于放置安瓿瓶；支撑架包括底座、立柱、Y型架、连杆和滑动座；所述的底座固定在一号同步带上，所述的立柱有两组，包括固定立柱和滑动立柱；两组立柱分别位于底座的两端处，每组立柱各包括一组沿同步带宽度方向排列的“7”形杆体，所述的“7”形杆体包括竖直杆以及固定在竖直杆上端的向外伸出的水平杆；每组“7”形杆体的下端相互固定连接形成一整体结构；固定立柱固定在底座上，所述的底座上设有前后走向的滑道，滑动立柱的下端设有与该滑道相匹配的滑块；所述的滑动座位于两个立柱之间，滑动座底部设有与所述的滑道相匹配的滑块，滑动座的上部是开口朝上的筒体结构；所述的Y型架上部是呈V形的左右对称杆状结构，下部是竖直杆，竖直杆下半部分插进滑动座内；所述的连杆有两个，两个连杆以Y型架的中心线为基准对称分布，两个连接杆的一端共同与Y型架中间位置相铰接，两个连接杆的另一端分别与两个立柱的下端相铰接；所述的滑动立柱与二号同步带固定连接；所述的二号同步带位于一号同步带的一侧，二号同步带围成与一号同步带相同的形状，一号同步带的边缘压在二号同步带边缘的内侧，一号同步带另一侧设有与二号同步带相同形状的压条，所述的压条固定在柜体上；二号同步带上设有与一号同步带相对应的带轮；二号同步带上方设有两个压轮，从而将二号同步带和一号同步带的中间位置向下凹陷；一号同步带上其中一个带轮为主动轮，二号同步带上与之相对应的另一个带轮为从动轮，主动轮与从动轮的轴心处穿过主轴；主轴上依次穿过主动轮、从动轮、一号锥齿轮、二号锥齿轮、三号锥齿轮和蜗轮，其中主动轮与三号锥齿轮与主轴固定连接，从动轮、一号锥齿轮、二号锥齿轮和蜗轮与主轴之间是可旋转连接；所述的二号锥齿轮是双面锥齿轮，左右两面各有一组齿；所述的一号锥齿轮与二号锥齿轮之间设有四号锥齿轮和五号锥齿轮，所述的四号锥齿轮和五号锥齿轮垂直于一号锥齿轮和二号锥齿轮，并且同时与一号锥齿轮和二号锥齿轮相啮合；四号锥齿轮和五号锥齿轮围绕主轴对称分布，四号锥齿轮和五号锥齿轮所在轮轴固定安装在柜体内；所述的二号锥齿轮与三号锥齿轮之间设有六号锥齿轮和七号锥齿轮，所述的六号锥齿轮和七号锥齿轮垂直于二号锥齿轮与三号锥齿轮，并且同时与二号锥齿轮与三号锥齿轮相啮合；六号锥齿轮和七号锥齿轮围绕主轴对称分布，六号锥齿轮和七号锥齿轮所在轮轴固定安装在柜体内；所述的涡轮上固定设有两个安装块，所述的六号锥齿轮和七号锥齿轮的齿轮轴分别安装在两个安装块上，从而六号锥齿轮和七号锥齿轮能够随着蜗轮围绕着主轴同步旋转；所述的涡轮处设有与其相啮合的蜗杆，蜗杆所在轴一端伸出至柜体外，该端部为手柄；取药口内设有竖直的后隔板，后隔板的下端靠近一号同步带；其中一个带轮与电动机相连接，通过电动机驱动带轮和两个同步带旋转；取药门处设有电机开关。2.根据权利要求1所述的一
