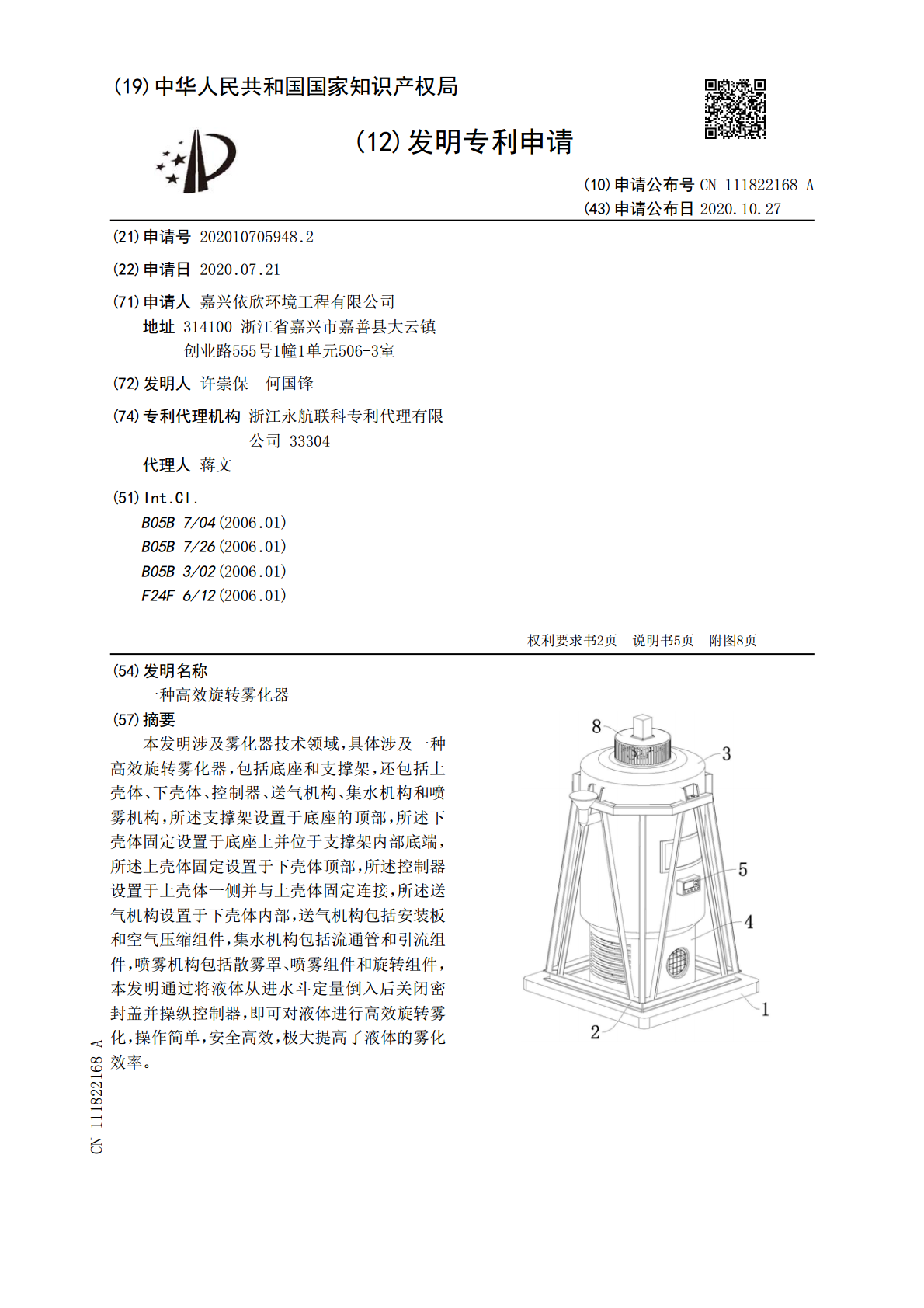

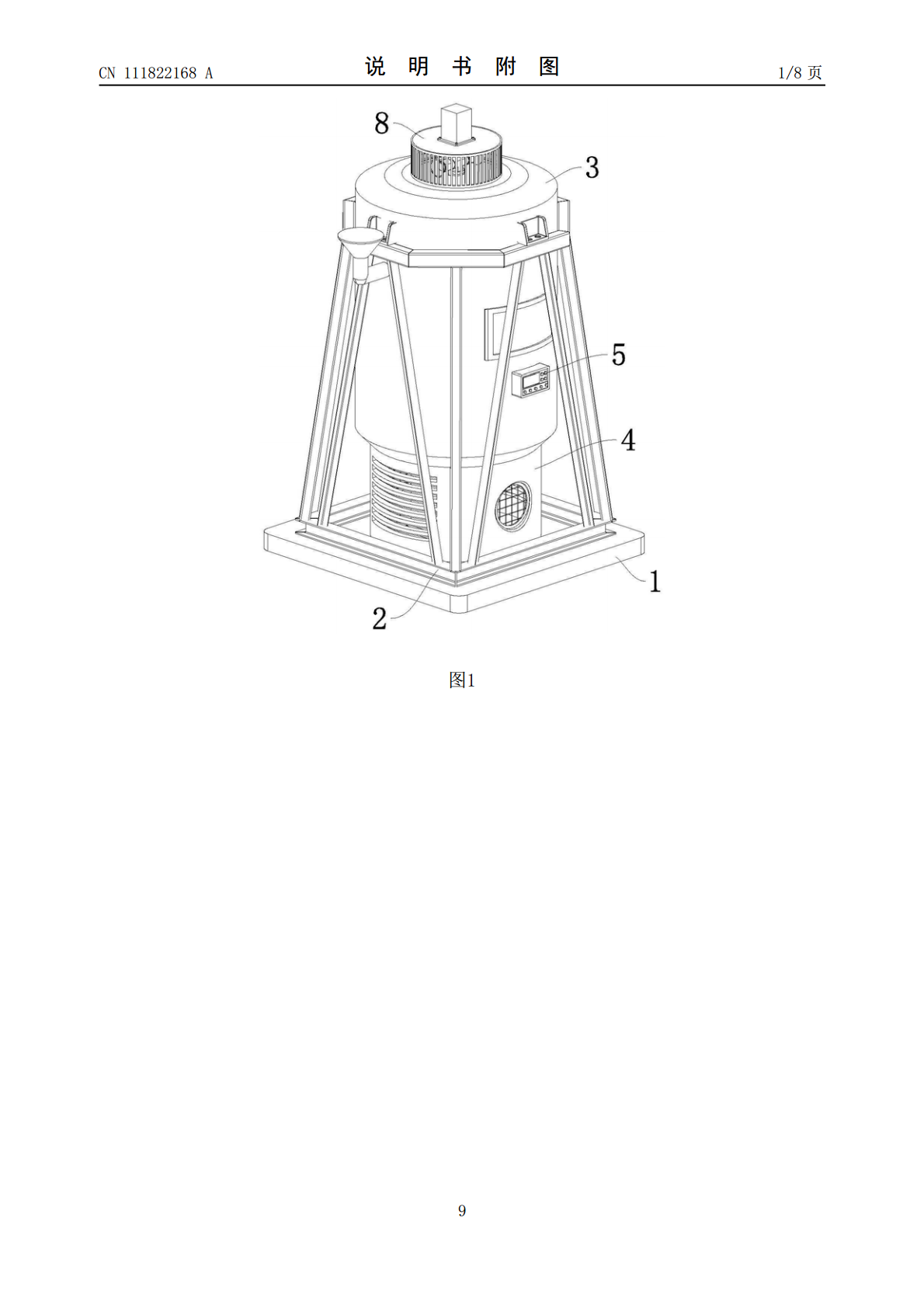

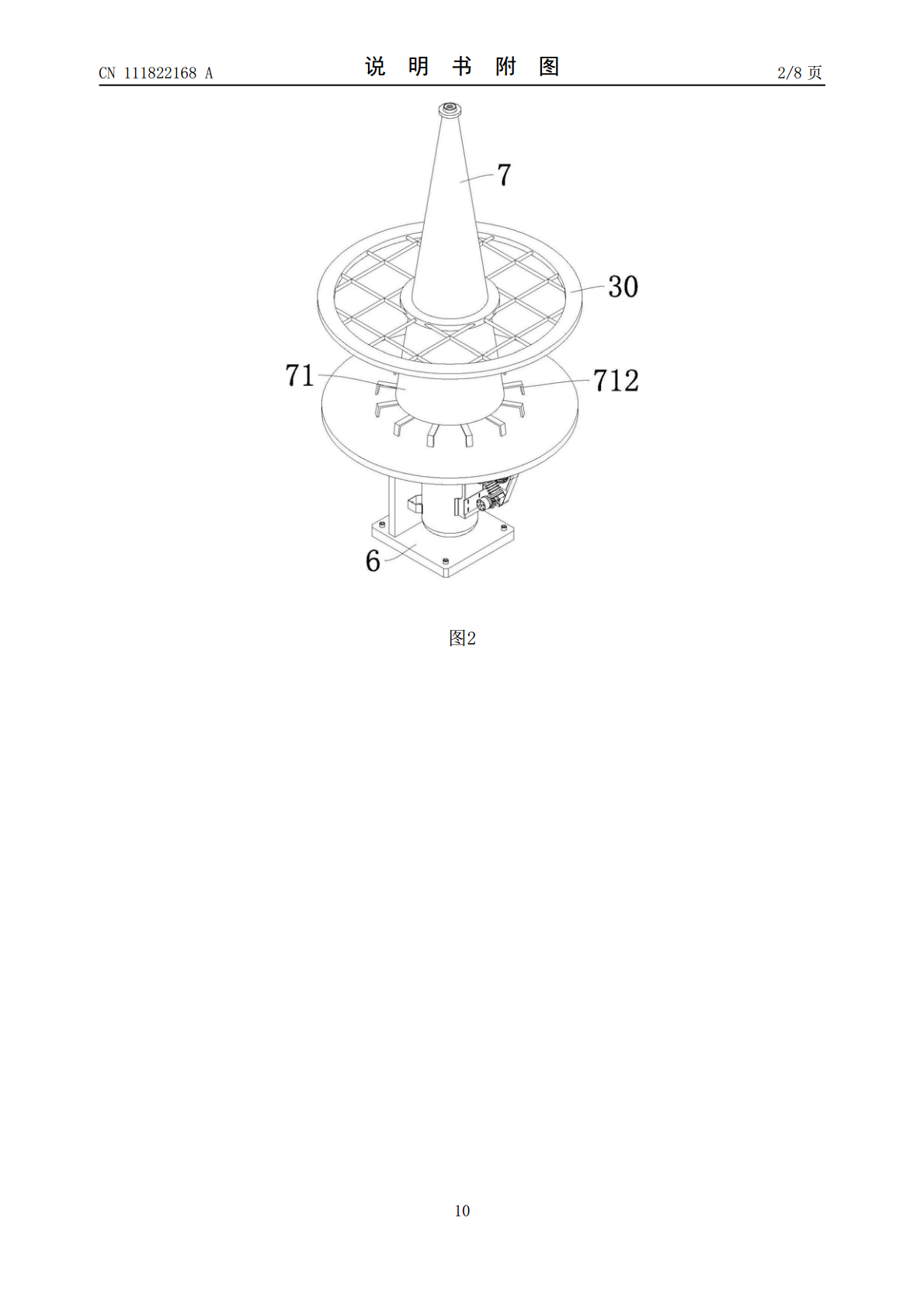

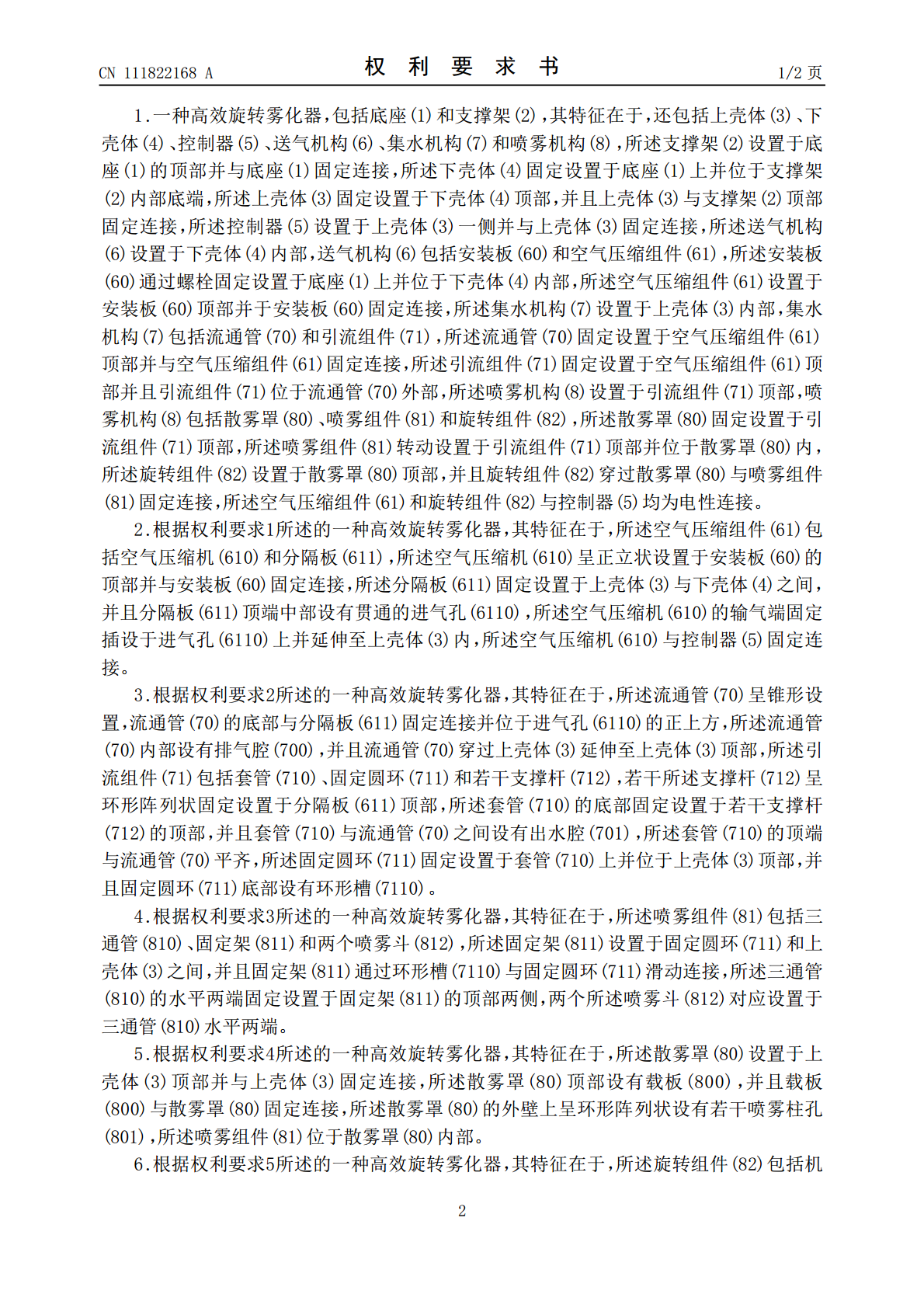

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111822168A(43)申请公布日2020.10.27(21)申请号202010705948.2(22)申请日2020.07.21(71)申请人嘉兴依欣环境工程有限公司地址314100浙江省嘉兴市嘉善县大云镇创业路555号1幢1单元506-3室(72)发明人许崇保何国锋(74)专利代理机构浙江永航联科专利代理有限公司33304代理人蒋文(51)Int.Cl.B05B7/04(2006.01)B05B7/26(2006.01)B05B3/02(2006.01)F24F6/12(2006.01)权利要求书2页说明书5页附图8页(54)发明名称一种高效旋转雾化器(57)摘要本发明涉及雾化器技术领域，具体涉及一种高效旋转雾化器，包括底座和支撑架，还包括上壳体、下壳体、控制器、送气机构、集水机构和喷雾机构，所述支撑架设置于底座的顶部，所述下壳体固定设置于底座上并位于支撑架内部底端，所述上壳体固定设置于下壳体顶部，所述控制器设置于上壳体一侧并与上壳体固定连接，所述送气机构设置于下壳体内部，送气机构包括安装板和空气压缩组件，集水机构包括流通管和引流组件，喷雾机构包括散雾罩、喷雾组件和旋转组件，本发明通过将液体从进水斗定量倒入后关闭密封盖并操纵控制器，即可对液体进行高效旋转雾化，操作简单，安全高效，极大提高了液体的雾化效率。CN111822168ACN111822168A权利要求书1/2页1.一种高效旋转雾化器，包括底座(1)和支撑架(2)，其特征在于，还包括上壳体(3)、下壳体(4)、控制器(5)、送气机构(6)、集水机构(7)和喷雾机构(8)，所述支撑架(2)设置于底座(1)的顶部并与底座(1)固定连接，所述下壳体(4)固定设置于底座(1)上并位于支撑架(2)内部底端，所述上壳体(3)固定设置于下壳体(4)顶部，并且上壳体(3)与支撑架(2)顶部固定连接，所述控制器(5)设置于上壳体(3)一侧并与上壳体(3)固定连接，所述送气机构(6)设置于下壳体(4)内部，送气机构(6)包括安装板(60)和空气压缩组件(61)，所述安装板(60)通过螺栓固定设置于底座(1)上并位于下壳体(4)内部，所述空气压缩组件(61)设置于安装板(60)顶部并于安装板(60)固定连接，所述集水机构(7)设置于上壳体(3)内部，集水机构(7)包括流通管(70)和引流组件(71)，所述流通管(70)固定设置于空气压缩组件(61)顶部并与空气压缩组件(61)固定连接，所述引流组件(71)固定设置于空气压缩组件(61)顶部并且引流组件(71)位于流通管(70)外部，所述喷雾机构(8)设置于引流组件(71)顶部，喷雾机构(8)包括散雾罩(80)、喷雾组件(81)和旋转组件(82)，所述散雾罩(80)固定设置于引流组件(71)顶部，所述喷雾组件(81)转动设置于引流组件(71)顶部并位于散雾罩(80)内，所述旋转组件(82)设置于散雾罩(80)顶部，并且旋转组件(82)穿过散雾罩(80)与喷雾组件(81)固定连接，所述空气压缩组件(61)和旋转组件(82)与控制器(5)均为电性连接。2.根据权利要求1所述的一种高效旋转雾化器，其特征在于，所述空气压缩组件(61)包括空气压缩机(610)和分隔板(611)，所述空气压缩机(610)呈正立状设置于安装板(60)的顶部并与安装板(60)固定连接，所述分隔板(611)固定设置于上壳体(3)与下壳体(4)之间，并且分隔板(611)顶端中部设有贯通的进气孔(6110)，所述空气压缩机(610)的输气端固定插设于进气孔(6110)上并延伸至上壳体(3)内，所述空气压缩机(610)与控制器(5)固定连接。3.根据权利要求2所述的一种高效旋转雾化器，其特征在于，所述流通管(70)呈锥形设置，流通管(70)的底部与分隔板(611)固定连接并位于进气孔(6110)的正上方，所述流通管(70)内部设有排气腔(700)，并且流通管(70)穿过上壳体(3)延伸至上壳体(3)顶部，所述引流组件(71)包括套管(710)、固定圆环(711)和若干支撑杆(712)，若干所述支撑杆(712)呈环形阵列状固定设置于分隔板(611)顶部，所述套管(710)的底部固定设置于若干支撑杆(712)的顶部，并且套管(710)与流通管(70)之间设有出水腔(701)，所述套管(710)的顶端与流通管(70)平齐，所述固定圆环(711)固定设置于套管(710)上并位于上壳体(3)顶部，并且固定圆环(711)底部设有环形槽(7110)。4.根据权利要求3所述的一种高效旋转雾化器，其特征在于，所述喷雾组件(81)包括三通管(810)、固定架(811)和两个喷雾斗(812)，所述固定架(811)设置于固
