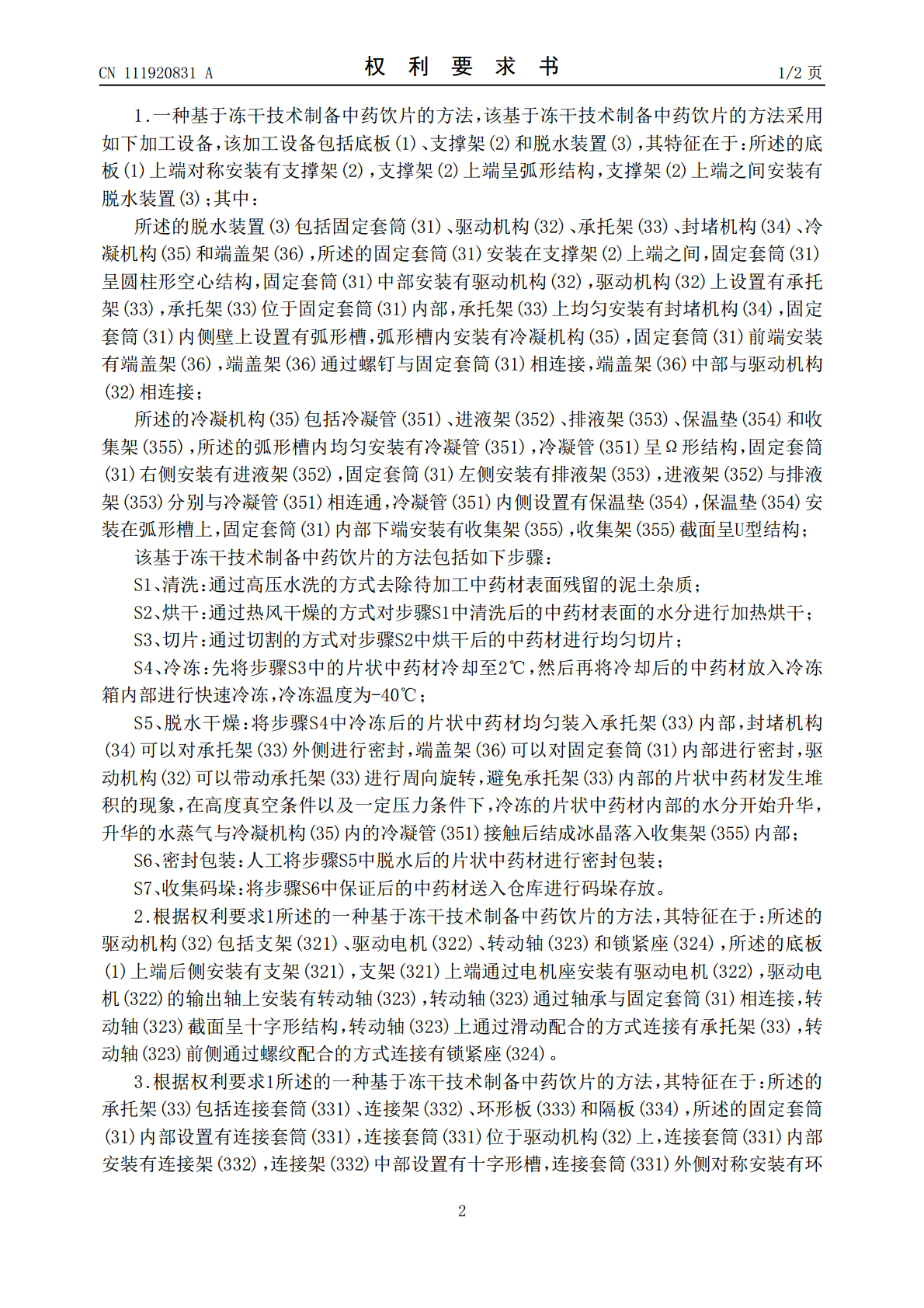

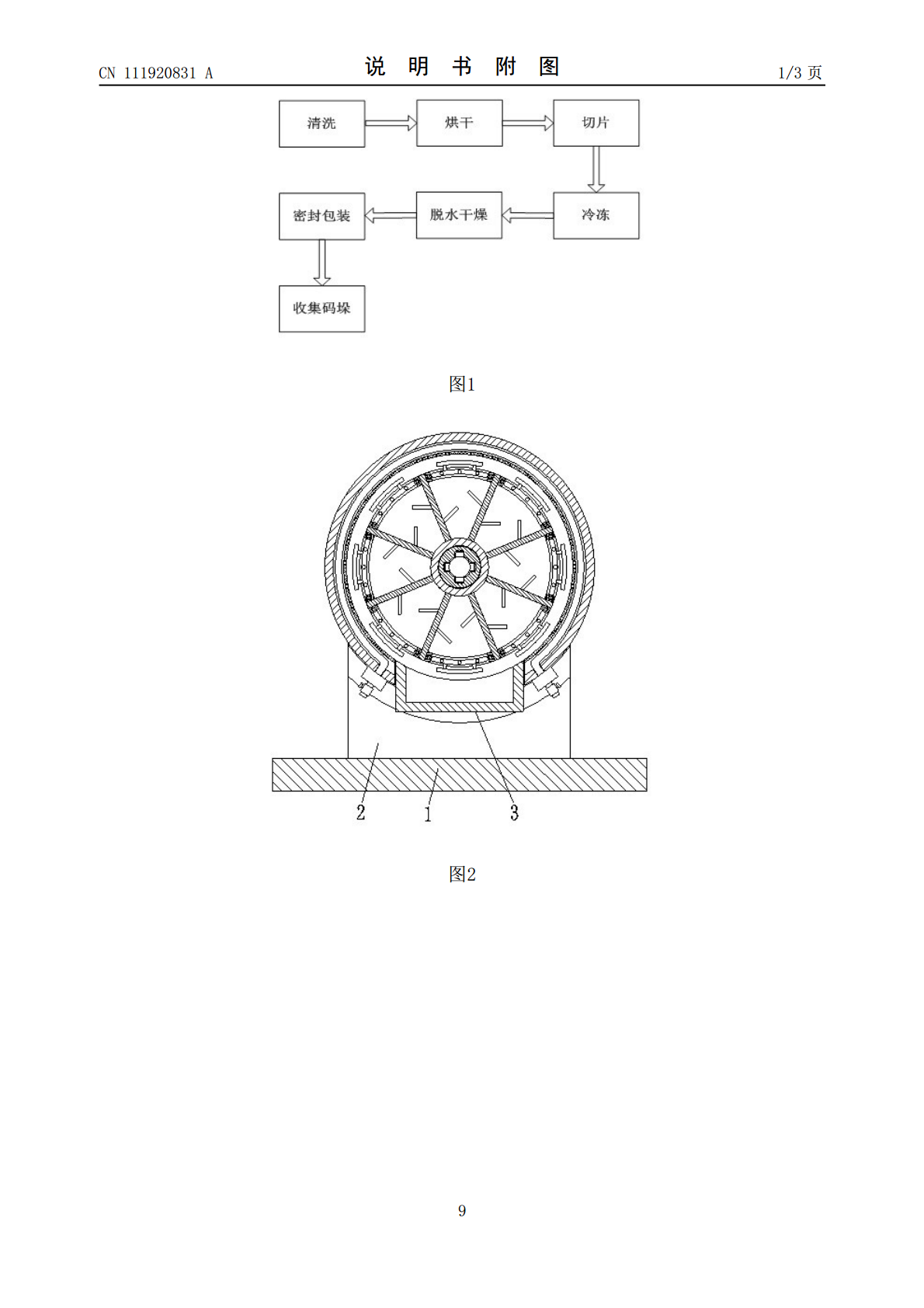

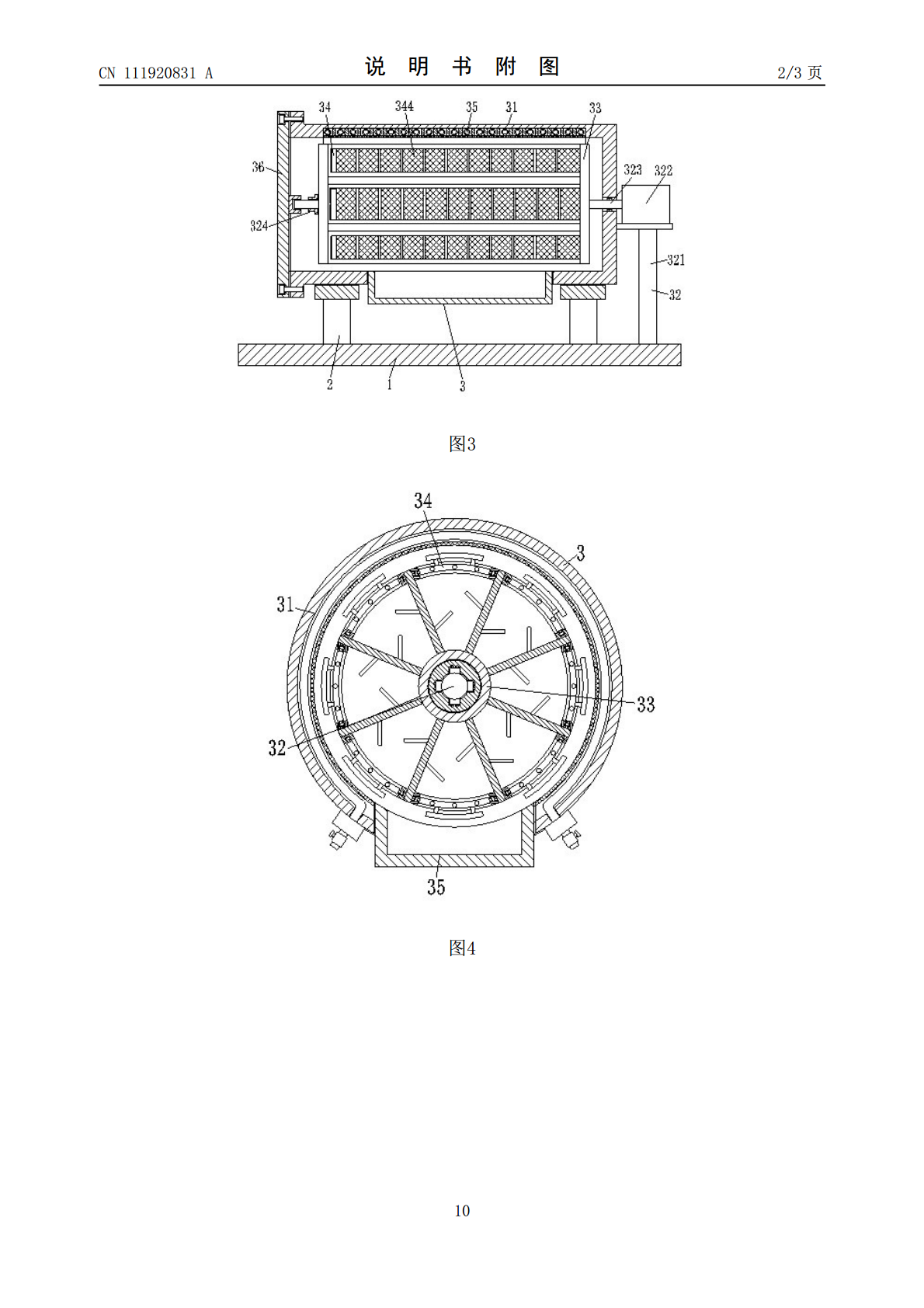

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111920831A(43)申请公布日2020.11.13(21)申请号202010827538.5(22)申请日2020.08.17(71)申请人张红兰地址226500江苏省南通市如皋市郭园镇谢楼村十三组19号(72)发明人张红兰(51)Int.Cl.A61K36/00(2006.01)F26B5/06(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种基于冻干技术制备中药饮片的方法(57)摘要本发明涉及一种基于冻干技术制备中药饮片的方法,包括底板、支撑架和脱水装置,所述的底板上端对称安装有支撑架,支撑架上端呈弧形结构,支撑架上端之间安装有脱水装置。本发明可以解决现有的设备在对中药饮片在进行干燥时,通常采用高温烘烤的方式去除药材内部的水分,然而高温烘烤容易导致中药饮片内部活性物质变形失去活力,同时中药饮片易与空气中的氧气结合发生氧化反应,造成中药饮片中的各级营养成分流失,而且现有的设备在对中药饮片进行干燥时,中药材通常堆积在一起,不能够对片状的中药材进行翻转,导致中药材的干燥效果差、效率低,影响中药饮片的加工效率等难题。CN111920831ACN111920831A权利要求书1/2页1.一种基于冻干技术制备中药饮片的方法,该基于冻干技术制备中药饮片的方法采用如下加工设备,该加工设备包括底板(1)、支撑架(2)和脱水装置(3),其特征在于:所述的底板(1)上端对称安装有支撑架(2),支撑架(2)上端呈弧形结构,支撑架(2)上端之间安装有脱水装置(3);其中:所述的脱水装置(3)包括固定套筒(31)、驱动机构(32)、承托架(33)、封堵机构(34)、冷凝机构(35)和端盖架(36),所述的固定套筒(31)安装在支撑架(2)上端之间,固定套筒(31)呈圆柱形空心结构,固定套筒(31)中部安装有驱动机构(32),驱动机构(32)上设置有承托架(33),承托架(33)位于固定套筒(31)内部,承托架(33)上均匀安装有封堵机构(34),固定套筒(31)内侧壁上设置有弧形槽,弧形槽内安装有冷凝机构(35),固定套筒(31)前端安装有端盖架(36),端盖架(36)通过螺钉与固定套筒(31)相连接,端盖架(36)中部与驱动机构(32)相连接;所述的冷凝机构(35)包括冷凝管(351)、进液架(352)、排液架(353)、保温垫(354)和收集架(355),所述的弧形槽内均匀安装有冷凝管(351),冷凝管(351)呈Ω形结构,固定套筒(31)右侧安装有进液架(352),固定套筒(31)左侧安装有排液架(353),进液架(352)与排液架(353)分别与冷凝管(351)相连通,冷凝管(351)内侧设置有保温垫(354),保温垫(354)安装在弧形槽上,固定套筒(31)内部下端安装有收集架(355),收集架(355)截面呈U型结构;该基于冻干技术制备中药饮片的方法包括如下步骤:S1、清洗:通过高压水洗的方式去除待加工中药材表面残留的泥土杂质;S2、烘干:通过热风干燥的方式对步骤S1中清洗后的中药材表面的水分进行加热烘干;S3、切片:通过切割的方式对步骤S2中烘干后的中药材进行均匀切片;S4、冷冻:先将步骤S3中的片状中药材冷却至2℃,然后再将冷却后的中药材放入冷冻箱内部进行快速冷冻,冷冻温度为-40℃;S5、脱水干燥:将步骤S4中冷冻后的片状中药材均匀装入承托架(33)内部,封堵机构(34)可以对承托架(33)外侧进行密封,端盖架(36)可以对固定套筒(31)内部进行密封,驱动机构(32)可以带动承托架(33)进行周向旋转,避免承托架(33)内部的片状中药材发生堆积的现象,在高度真空条件以及一定压力条件下,冷冻的片状中药材内部的水分开始升华,升华的水蒸气与冷凝机构(35)内的冷凝管(351)接触后结成冰晶落入收集架(355)内部;S6、密封包装:人工将步骤S5中脱水后的片状中药材进行密封包装;S7、收集码垛:将步骤S6中保证后的中药材送入仓库进行码垛存放。2.根据权利要求1所述的一种基于冻干技术制备中药饮片的方法,其特征在于:所述的驱动机构(32)包括支架(321)、驱动电机(322)、转动轴(323)和锁紧座(324),所述的底板(1)上端后侧安装有支架(321),支架(321)上端通过电机座安装有驱动电机(322),驱动电机(322)的输出轴上安装有转动轴(323),转动轴(323)通过轴承与固定套筒(31)相连接,转动轴(323)截面呈十字形结构,转动轴(323)上通过滑动配合的方式连接有承托架(33),转动轴(323)前侧通过螺纹配合的方式连接有锁紧座(324)。3.根据权利要求1所述的一种基于冻干技术制备中药饮片的方法,其特征在于:所述的
