一种食物加料装置及其使用方法.pdf

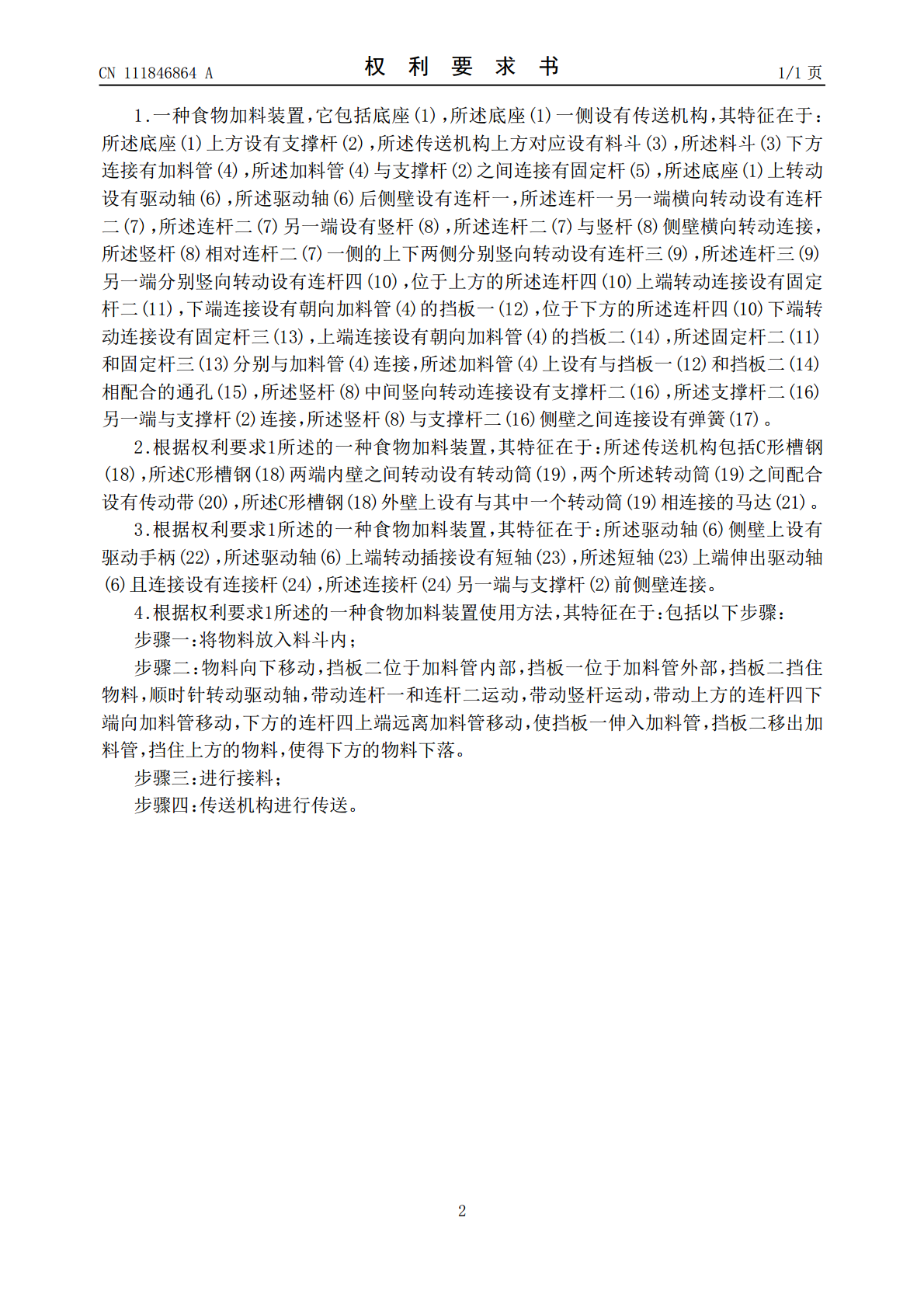

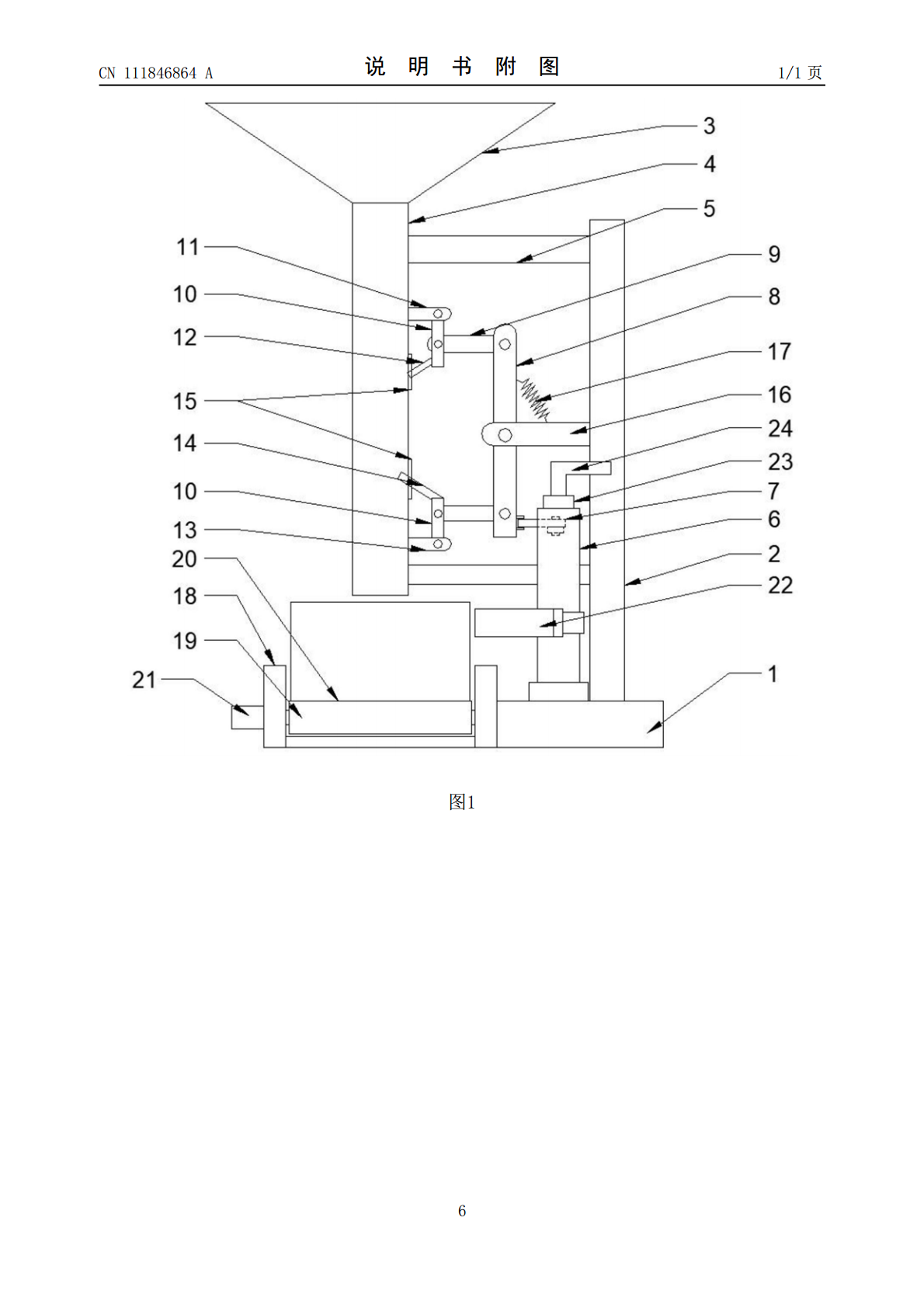

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111846864A(43)申请公布日2020.10.30(21)申请号202010814338.6(22)申请日2020.08.13(71)申请人上海梅林正广和（绵阳）有限公司地址621100四川省绵阳市三台县农业产业化试验示范区花园干道(72)发明人申太文张华斌薛金洋(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人任娜娜(51)Int.Cl.B65G47/19(2006.01)B65G43/08(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种食物加料装置及其使用方法(57)摘要本发明涉及一种食物加料装置，它包括底座，底座一侧设有传送机构，底座上方设有支撑杆，传送机构上方对应设有料斗，料斗下方连接有加料管，加料管与支撑杆之间连接有固定杆，底座上转动设有驱动轴，驱动轴后侧壁设有连杆一，连杆一另一端转动设有连杆二，连杆二另一端设有竖杆，连杆二与竖杆侧壁转动连接，竖杆一侧的上下两侧分别转动设有连杆三，连杆三另一端转动设有连杆四，位于上方的连杆四上端转动连接设有固定杆二，下端连接设有挡板一，位于下方的连杆四下端转动连接设有固定杆三，上端连接设有挡板二，加料管上设有与挡板一和挡板二相配合的通孔，竖杆中间转动连接设有支撑杆二，竖杆与支撑杆二侧壁之间连接设有弹簧。CN111846864ACN111846864A权利要求书1/1页1.一种食物加料装置，它包括底座(1)，所述底座(1)一侧设有传送机构，其特征在于：所述底座(1)上方设有支撑杆(2)，所述传送机构上方对应设有料斗(3)，所述料斗(3)下方连接有加料管(4)，所述加料管(4)与支撑杆(2)之间连接有固定杆(5)，所述底座(1)上转动设有驱动轴(6)，所述驱动轴(6)后侧壁设有连杆一，所述连杆一另一端横向转动设有连杆二(7)，所述连杆二(7)另一端设有竖杆(8)，所述连杆二(7)与竖杆(8)侧壁横向转动连接，所述竖杆(8)相对连杆二(7)一侧的上下两侧分别竖向转动设有连杆三(9)，所述连杆三(9)另一端分别竖向转动设有连杆四(10)，位于上方的所述连杆四(10)上端转动连接设有固定杆二(11)，下端连接设有朝向加料管(4)的挡板一(12)，位于下方的所述连杆四(10)下端转动连接设有固定杆三(13)，上端连接设有朝向加料管(4)的挡板二(14)，所述固定杆二(11)和固定杆三(13)分别与加料管(4)连接，所述加料管(4)上设有与挡板一(12)和挡板二(14)相配合的通孔(15)，所述竖杆(8)中间竖向转动连接设有支撑杆二(16)，所述支撑杆二(16)另一端与支撑杆(2)连接，所述竖杆(8)与支撑杆二(16)侧壁之间连接设有弹簧(17)。2.根据权利要求1所述的一种食物加料装置，其特征在于：所述传送机构包括C形槽钢(18)，所述C形槽钢(18)两端内壁之间转动设有转动筒(19)，两个所述转动筒(19)之间配合设有传动带(20)，所述C形槽钢(18)外壁上设有与其中一个转动筒(19)相连接的马达(21)。3.根据权利要求1所述的一种食物加料装置，其特征在于：所述驱动轴(6)侧壁上设有驱动手柄(22)，所述驱动轴(6)上端转动插接设有短轴(23)，所述短轴(23)上端伸出驱动轴(6)且连接设有连接杆(24)，所述连接杆(24)另一端与支撑杆(2)前侧壁连接。4.根据权利要求1所述的一种食物加料装置使用方法，其特征在于：包括以下步骤：步骤一：将物料放入料斗内；步骤二：物料向下移动，挡板二位于加料管内部，挡板一位于加料管外部，挡板二挡住物料，顺时针转动驱动轴，带动连杆一和连杆二运动，带动竖杆运动，带动上方的连杆四下端向加料管移动，下方的连杆四上端远离加料管移动，使挡板一伸入加料管，挡板二移出加料管，挡住上方的物料，使得下方的物料下落。步骤三：进行接料；步骤四：传送机构进行传送。2CN111846864A说明书1/3页一种食物加料装置及其使用方法技术领域[0001]本发明涉及食物加料技术领域，特别是涉及一种食物加料装置及其使用方法。背景技术[0002]食物加料是将其他的物料加入到食物当中，从而进行食物的加工，但是现有的食物加料装置大多是将物料通过料斗直接进行添加，然后通过阀门进行控制，阀门控制需要不停的开关阀门，从而造成阀门的使用频率过高，影响阀门寿命，并且，阀门控制造成加料过程不顺畅，一开一关造成时间的浪费，效率较低。发明内容[0003]本发明要解决的是阀门控制效率低，阀门寿命降低等问题，提供一种更方便使用的，高效的加料装置。[0004]为解决上述技术问题，本发明提供的技术方案为：一种食物加料装置，它包括底座，所述底座一侧设有传送机构，所述底座上方设有支撑杆，所述传送机构
