一种炼钢炉用的合金加料装置及其使用方法.pdf

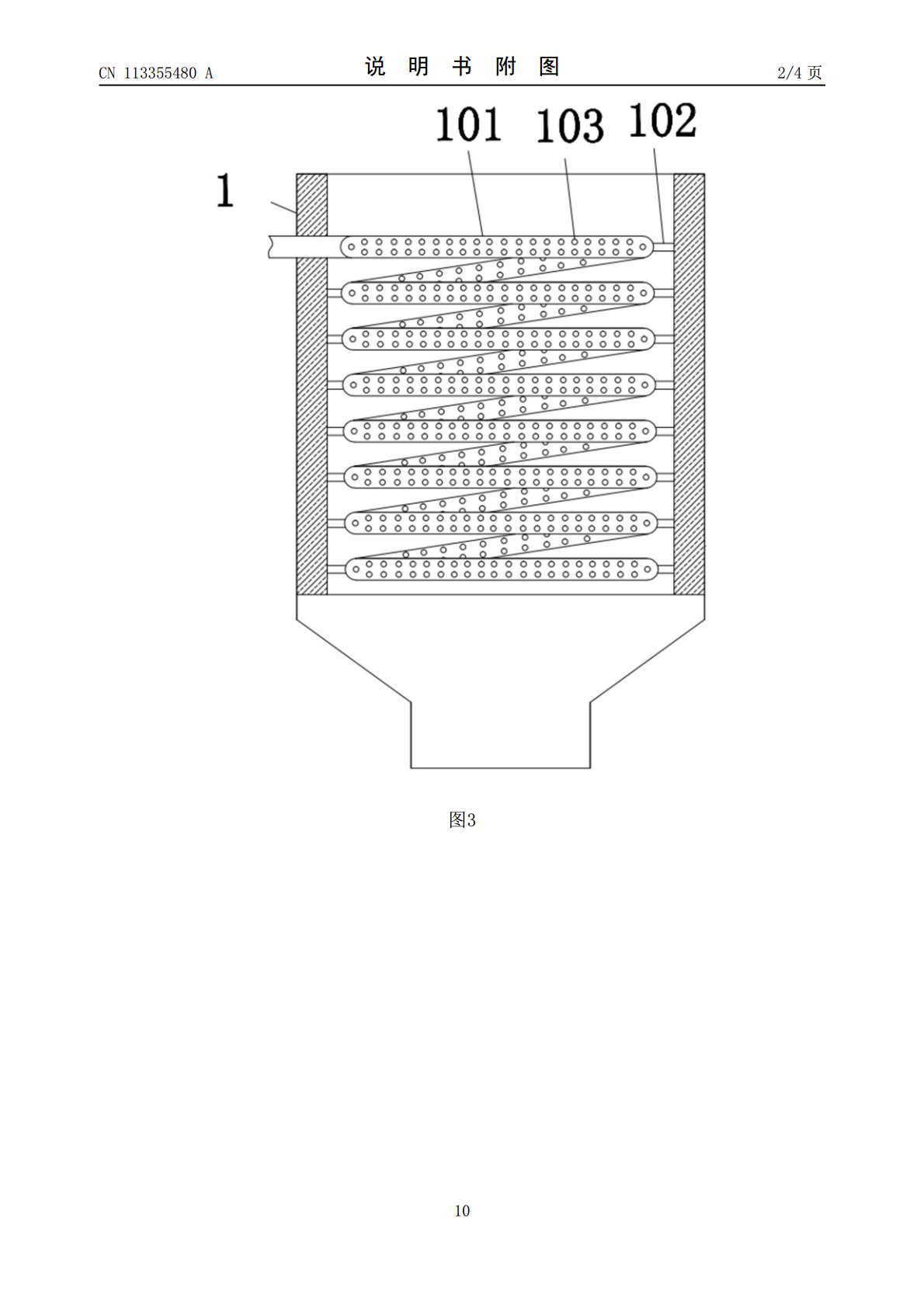

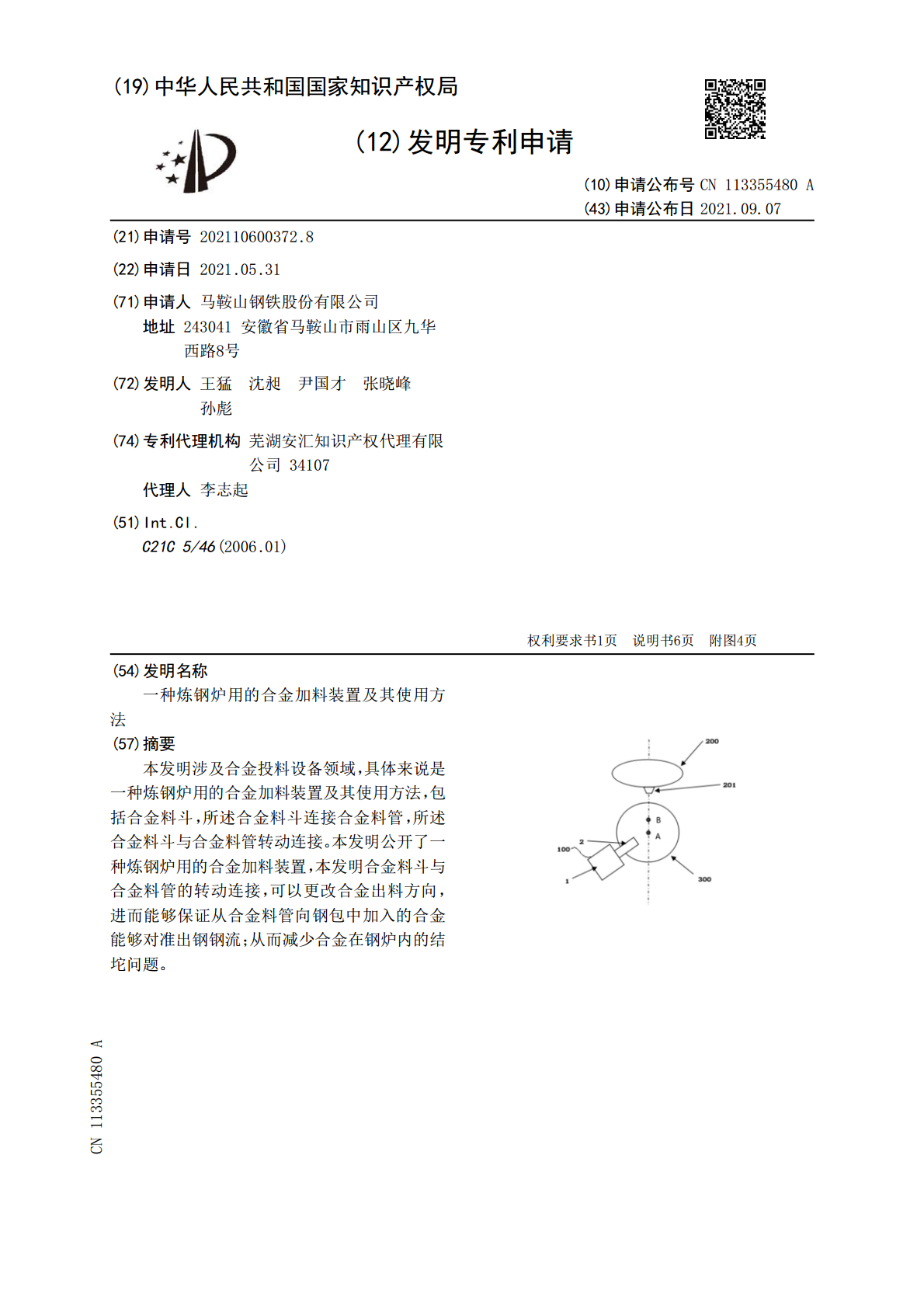

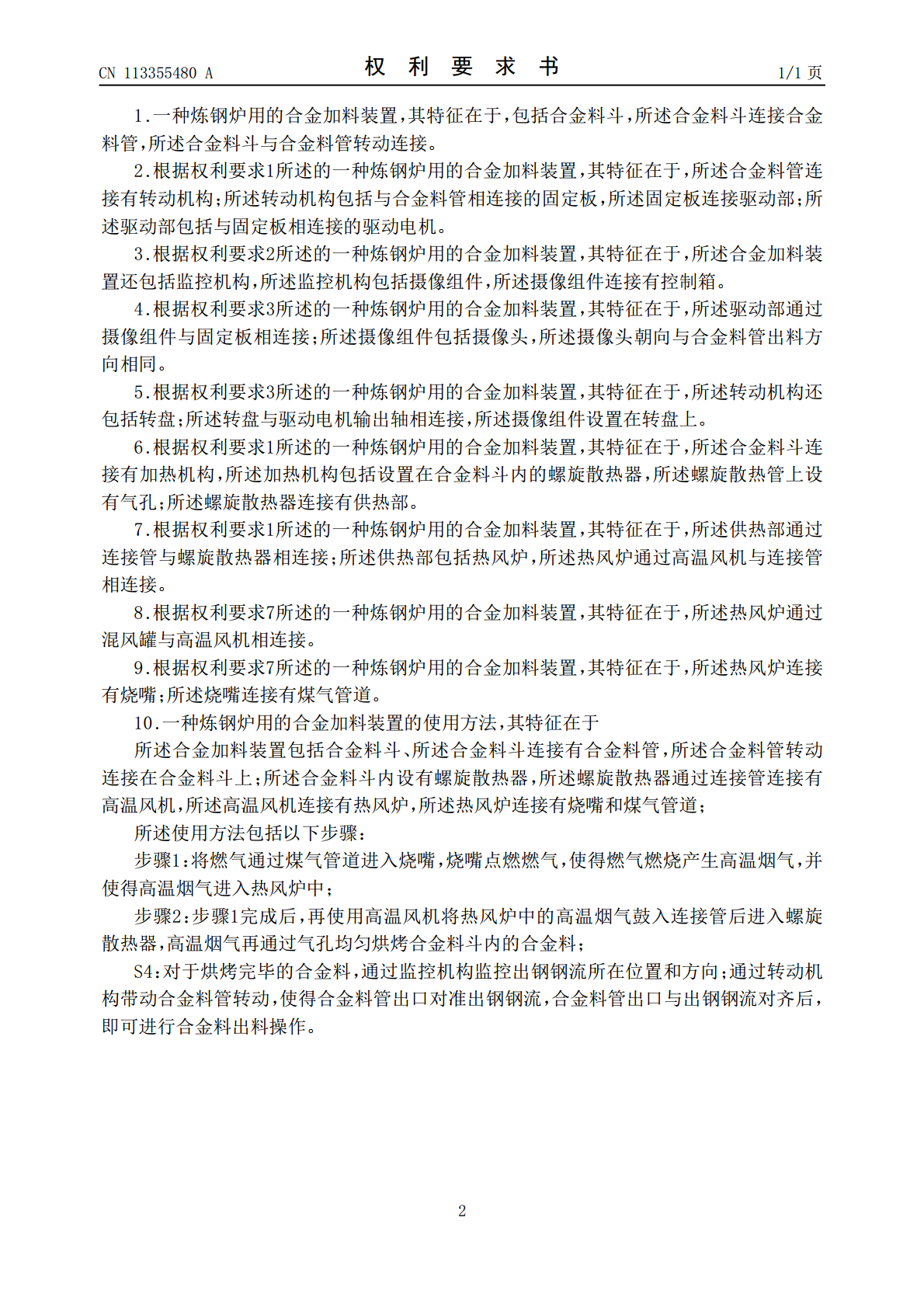

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113355480A(43)申请公布日2021.09.07(21)申请号202110600372.8(22)申请日2021.05.31(71)申请人马鞍山钢铁股份有限公司地址243041安徽省马鞍山市雨山区九华西路8号(72)发明人王猛沈昶尹国才张晓峰孙彪(74)专利代理机构芜湖安汇知识产权代理有限公司34107代理人李志起(51)Int.Cl.C21C5/46(2006.01)权利要求书1页说明书6页附图4页(54)发明名称一种炼钢炉用的合金加料装置及其使用方法(57)摘要本发明涉及合金投料设备领域，具体来说是一种炼钢炉用的合金加料装置及其使用方法，包括合金料斗，所述合金料斗连接合金料管，所述合金料斗与合金料管转动连接。本发明公开了一种炼钢炉用的合金加料装置，本发明合金料斗与合金料管的转动连接，可以更改合金出料方向，进而能够保证从合金料管向钢包中加入的合金能够对准出钢钢流；从而减少合金在钢炉内的结坨问题。CN113355480ACN113355480A权利要求书1/1页1.一种炼钢炉用的合金加料装置，其特征在于，包括合金料斗，所述合金料斗连接合金料管，所述合金料斗与合金料管转动连接。2.根据权利要求1所述的一种炼钢炉用的合金加料装置，其特征在于，所述合金料管连接有转动机构；所述转动机构包括与合金料管相连接的固定板，所述固定板连接驱动部；所述驱动部包括与固定板相连接的驱动电机。3.根据权利要求2所述的一种炼钢炉用的合金加料装置，其特征在于，所述合金加料装置还包括监控机构，所述监控机构包括摄像组件，所述摄像组件连接有控制箱。4.根据权利要求3所述的一种炼钢炉用的合金加料装置，其特征在于，所述驱动部通过摄像组件与固定板相连接；所述摄像组件包括摄像头，所述摄像头朝向与合金料管出料方向相同。5.根据权利要求3所述的一种炼钢炉用的合金加料装置，其特征在于，所述转动机构还包括转盘；所述转盘与驱动电机输出轴相连接，所述摄像组件设置在转盘上。6.根据权利要求1所述的一种炼钢炉用的合金加料装置，其特征在于，所述合金料斗连接有加热机构，所述加热机构包括设置在合金料斗内的螺旋散热器，所述螺旋散热管上设有气孔；所述螺旋散热器连接有供热部。7.根据权利要求1所述的一种炼钢炉用的合金加料装置，其特征在于，所述供热部通过连接管与螺旋散热器相连接；所述供热部包括热风炉，所述热风炉通过高温风机与连接管相连接。8.根据权利要求7所述的一种炼钢炉用的合金加料装置，其特征在于，所述热风炉通过混风罐与高温风机相连接。9.根据权利要求7所述的一种炼钢炉用的合金加料装置，其特征在于，所述热风炉连接有烧嘴；所述烧嘴连接有煤气管道。10.一种炼钢炉用的合金加料装置的使用方法，其特征在于所述合金加料装置包括合金料斗、所述合金料斗连接有合金料管，所述合金料管转动连接在合金料斗上；所述合金料斗内设有螺旋散热器，所述螺旋散热器通过连接管连接有高温风机，所述高温风机连接有热风炉，所述热风炉连接有烧嘴和煤气管道；所述使用方法包括以下步骤：步骤1：将燃气通过煤气管道进入烧嘴，烧嘴点燃燃气，使得燃气燃烧产生高温烟气，并使得高温烟气进入热风炉中；步骤2：步骤1完成后，再使用高温风机将热风炉中的高温烟气鼓入连接管后进入螺旋散热器，高温烟气再通过气孔均匀烘烤合金料斗内的合金料；S4：对于烘烤完毕的合金料，通过监控机构监控出钢钢流所在位置和方向；通过转动机构带动合金料管转动，使得合金料管出口对准出钢钢流，合金料管出口与出钢钢流对齐后，即可进行合金料出料操作。2CN113355480A说明书1/6页一种炼钢炉用的合金加料装置及其使用方法技术领域[0001]本发明涉及合金投料设备领域，具体来说是一种炼钢炉用的合金加料装置及其使用方法。背景技术[0002]合金是炼钢工艺中所需的重要原材料，炼钢过程中，如附图1所示，钢包位于转炉正下方，出钢前期，转炉出钢口与水平地面夹角较大，出钢钢流基本能正对钢包中心点A及其附近区域，出钢中后期，出钢口与水平地面夹角越来越小，出钢钢流向B点方向移动。[0003]根据设计要求，合金料斗通过合金料管加入的合金时要正好落在钢包液面中心点A处且正好对准钢流，但实际生产中由于出钢钢流在不断变化，无法保证加入的合金总是对准出钢钢流，另一方面由于合金中还有一定量的游离水和结晶水也会延缓合金熔化，从而导致合金结坨，合金熔化变慢，钢水混匀时间延长。[0004]因此，有必要提供一种新的炼钢炉后减少合金结坨的加料装置及其使用方法解决上述技术问题。发明内容[0005]本发明的目的在于克服现有技术的不足，提供一种能够减少合金结坨的加料装置。[0006]为了实现上述目的，本发明采用的技术方案为：[0007]一种炼钢炉用的合金
