一种用于微纳卫星的可展开天线.pdf

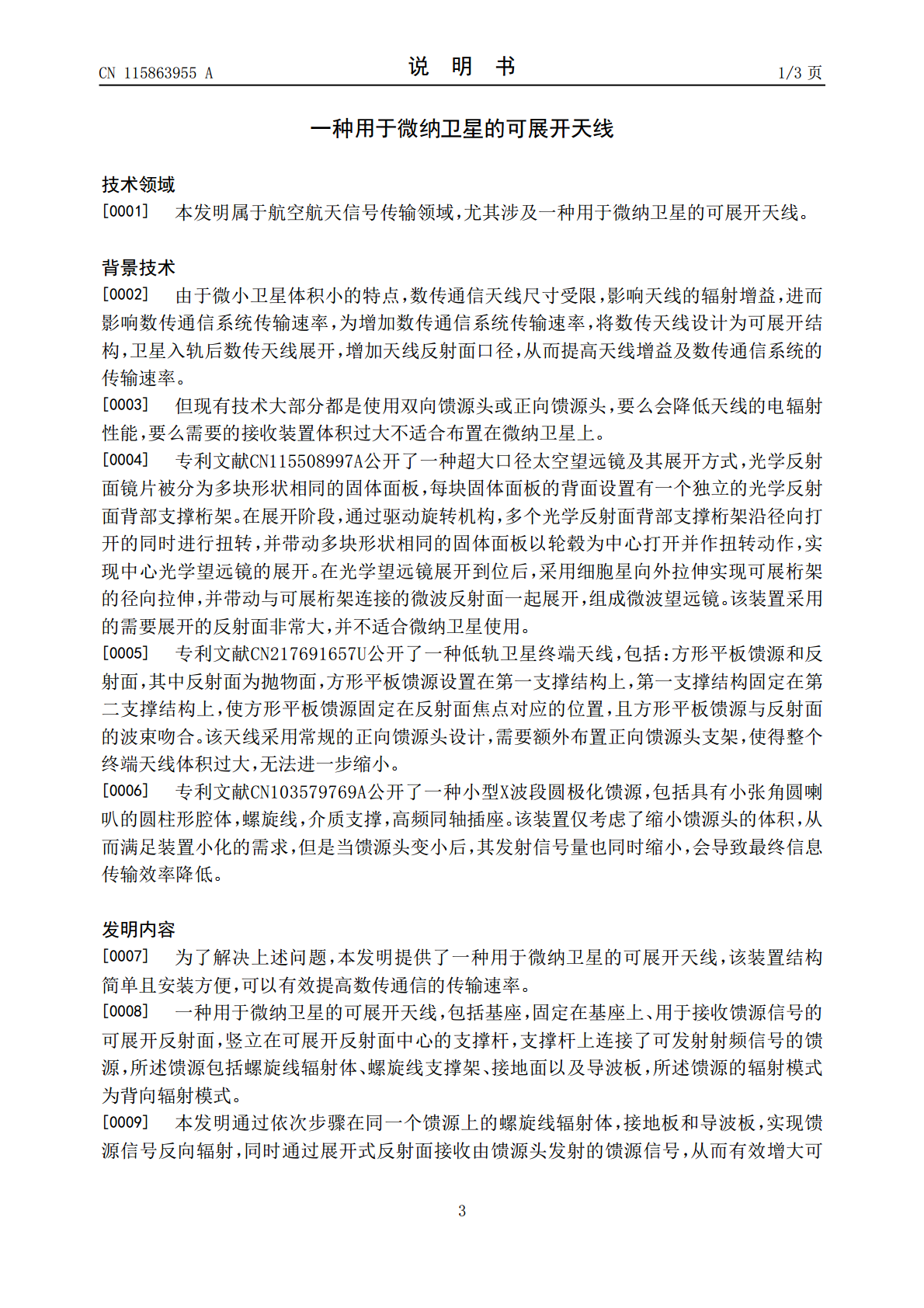

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115863955A(43)申请公布日2023.03.28(21)申请号202211672492.X(22)申请日2022.12.26(71)申请人浙江众星志连科技有限责任公司地址310000浙江省杭州市余杭区五常街道西溪八方城8幢305、306室(72)发明人夏海强(74)专利代理机构杭州天勤知识产权代理有限公司33224专利代理师胡红娟(51)Int.Cl.H01Q1/12(2006.01)H01Q1/10(2006.01)权利要求书1页说明书3页附图6页(54)发明名称一种用于微纳卫星的可展开天线(57)摘要本发明提供了一种用于微纳卫星的可展开天线馈源，包括基座，固定在基座上、用于接收馈源信号的可展开反射面，固定在基座上、用于接收馈源信号的可展开反射面，竖立在可展开反射面中心的支撑杆，支撑杆上连接了可发射射频信号的馈源，所述馈源包括螺旋线辐射体、螺旋线支撑架、接地面以及导波板，所述馈源的辐射模式为背向辐射模式。本发明提供的装置结构简单且安装方便，可以有效提高数传通信的传输速率。CN115863955ACN115863955A权利要求书1/1页1.一种用于微纳卫星的可展开天线，其特征在于，包括基座，固定在基座上、用于接收馈源信号的可展开反射面，竖立在可展开反射面中心的支撑杆，支撑杆上连接了可发射射频信号的馈源，所述馈源包括螺旋线辐射体、螺旋线支撑架、接地面以及导波板，所述馈源的辐射模式为背向辐射模式。2.根据权利要求1所述的用于微纳卫星的可展开天线，其特征在于，所述天线信号为X波段圆极化射频信号。3.根据权利要求1所述的用于微纳卫星的可展开天线，其特征在于，所述接地面的直径尺寸为0.3λ，所述λ表示天线射频信号的波长。4.根据权利要求1所述的用于微纳卫星的可展开天线，其特征在于，所述导波板沿馈源支撑架轴线方向设有三个，每两个导波板之间相距1/4λ。5.根据权利要求1或4所述的用于微纳卫星的可展开天线，其特征在于，所述导波板的直径尺寸为0.3λ，所述λ表示天线射频信号的波长。6.根据权利要求1所述的用于微纳卫星的可展开天线，其特征在于，所述可展开反射面采用镀金钼材料。7.根据权利要求1或6所述的用于微纳卫星的可展开天线，其特征在于，所述可展开反射的网眼尺寸小于0.1λ，所述λ表示天线射频信号的波长。8.根据权利要求1所述的用于微纳卫星的可展开天线，其特征在于，所述支撑杆还包括用于改变馈源与可展开反射面相对距离的伸缩机构。2CN115863955A说明书1/3页一种用于微纳卫星的可展开天线技术领域[0001]本发明属于航空航天信号传输领域，尤其涉及一种用于微纳卫星的可展开天线。背景技术[0002]由于微小卫星体积小的特点，数传通信天线尺寸受限，影响天线的辐射增益，进而影响数传通信系统传输速率，为增加数传通信系统传输速率，将数传天线设计为可展开结构，卫星入轨后数传天线展开，增加天线反射面口径，从而提高天线增益及数传通信系统的传输速率。[0003]但现有技术大部分都是使用双向馈源头或正向馈源头，要么会降低天线的电辐射性能，要么需要的接收装置体积过大不适合布置在微纳卫星上。[0004]专利文献CN115508997A公开了一种超大口径太空望远镜及其展开方式，光学反射面镜片被分为多块形状相同的固体面板，每块固体面板的背面设置有一个独立的光学反射面背部支撑桁架。在展开阶段，通过驱动旋转机构，多个光学反射面背部支撑桁架沿径向打开的同时进行扭转，并带动多块形状相同的固体面板以轮毂为中心打开并作扭转动作，实现中心光学望远镜的展开。在光学望远镜展开到位后，采用细胞星向外拉伸实现可展桁架的径向拉伸，并带动与可展桁架连接的微波反射面一起展开，组成微波望远镜。该装置采用的需要展开的反射面非常大，并不适合微纳卫星使用。[0005]专利文献CN217691657U公开了一种低轨卫星终端天线，包括：方形平板馈源和反射面，其中反射面为抛物面，方形平板馈源设置在第一支撑结构上，第一支撑结构固定在第二支撑结构上，使方形平板馈源固定在反射面焦点对应的位置，且方形平板馈源与反射面的波束吻合。该天线采用常规的正向馈源头设计，需要额外布置正向馈源头支架，使得整个终端天线体积过大，无法进一步缩小。[0006]专利文献CN103579769A公开了一种小型X波段圆极化馈源，包括具有小张角圆喇叭的圆柱形腔体，螺旋线，介质支撑，高频同轴插座。该装置仅考虑了缩小馈源头的体积，从而满足装置小化的需求，但是当馈源头变小后，其发射信号量也同时缩小，会导致最终信息传输效率降低。发明内容[0007]为了解决上述问题，本发明提供了一种用于微纳卫星的可展开天线，该装置结构简单且安装方便，可以有效提高数传通信的传输速率。[0008]
