内容提供者
一种Ti6246合金铸件的热处理工艺.pdf
2023-05-25
10金币
7页
涵蓄****09
实名认证
内容提供者
1/7
2/7
3/7
4/7
5/7
6/7
7/7
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种Ti6246合金铸件的热处理工艺.pdf

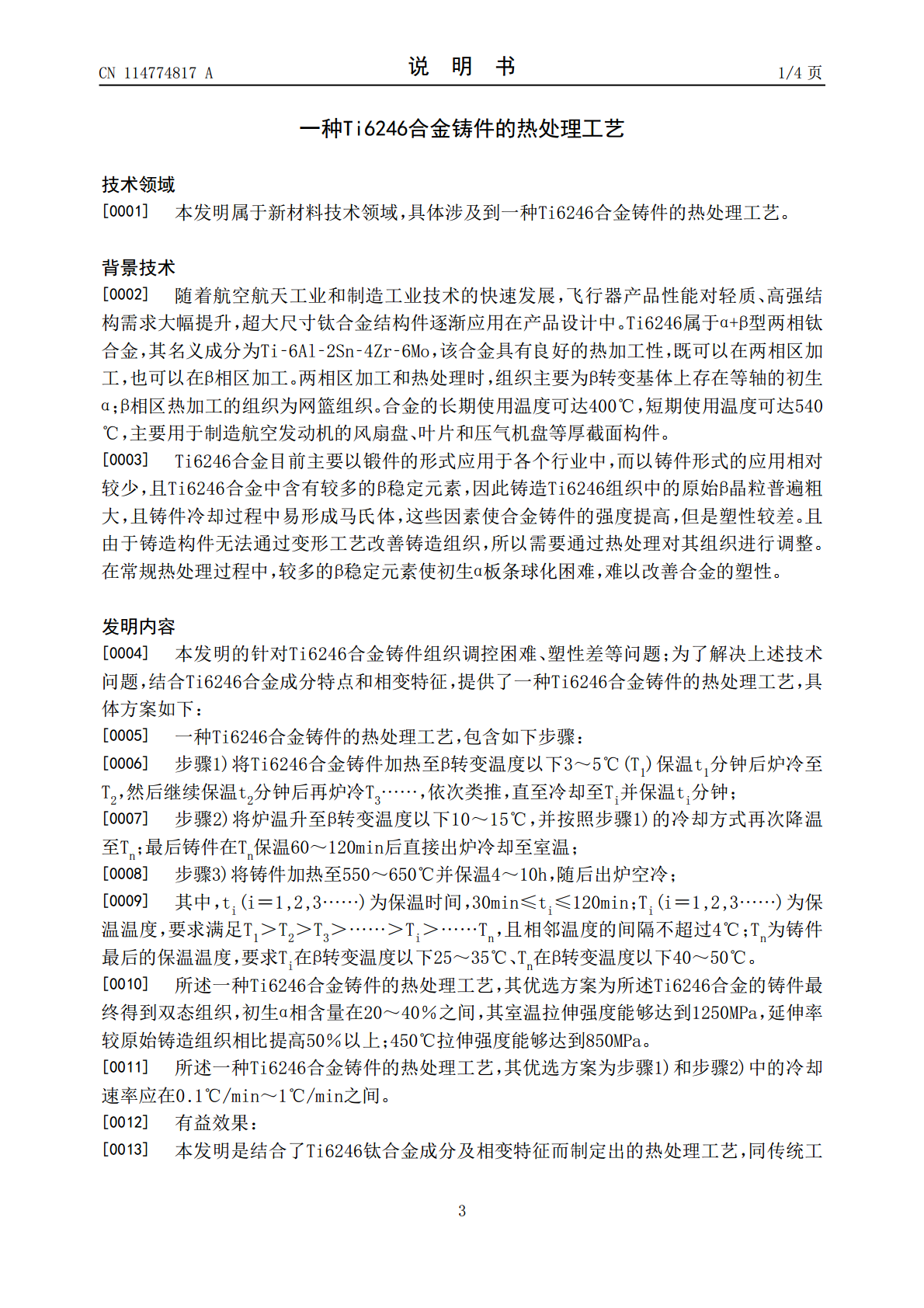

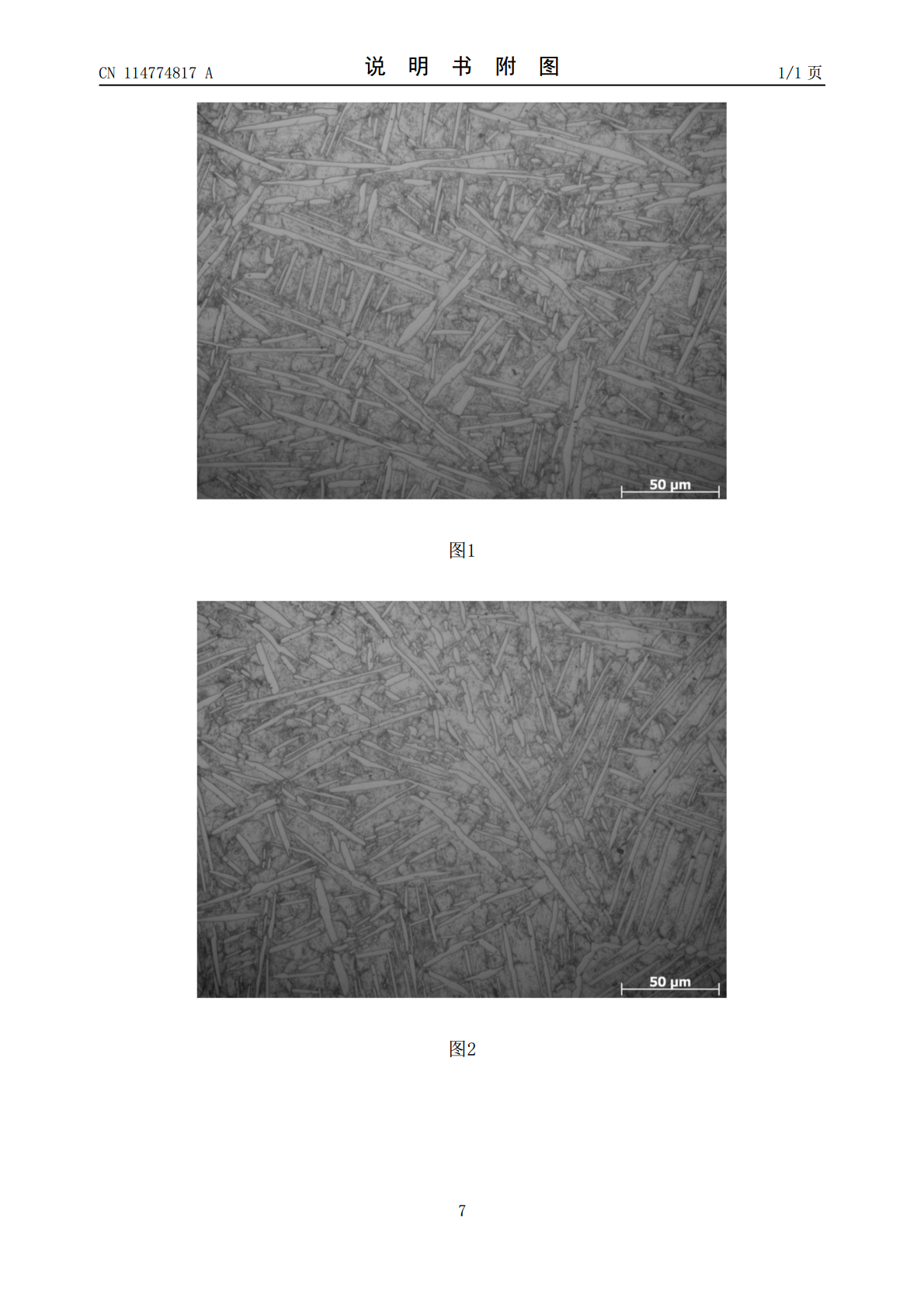

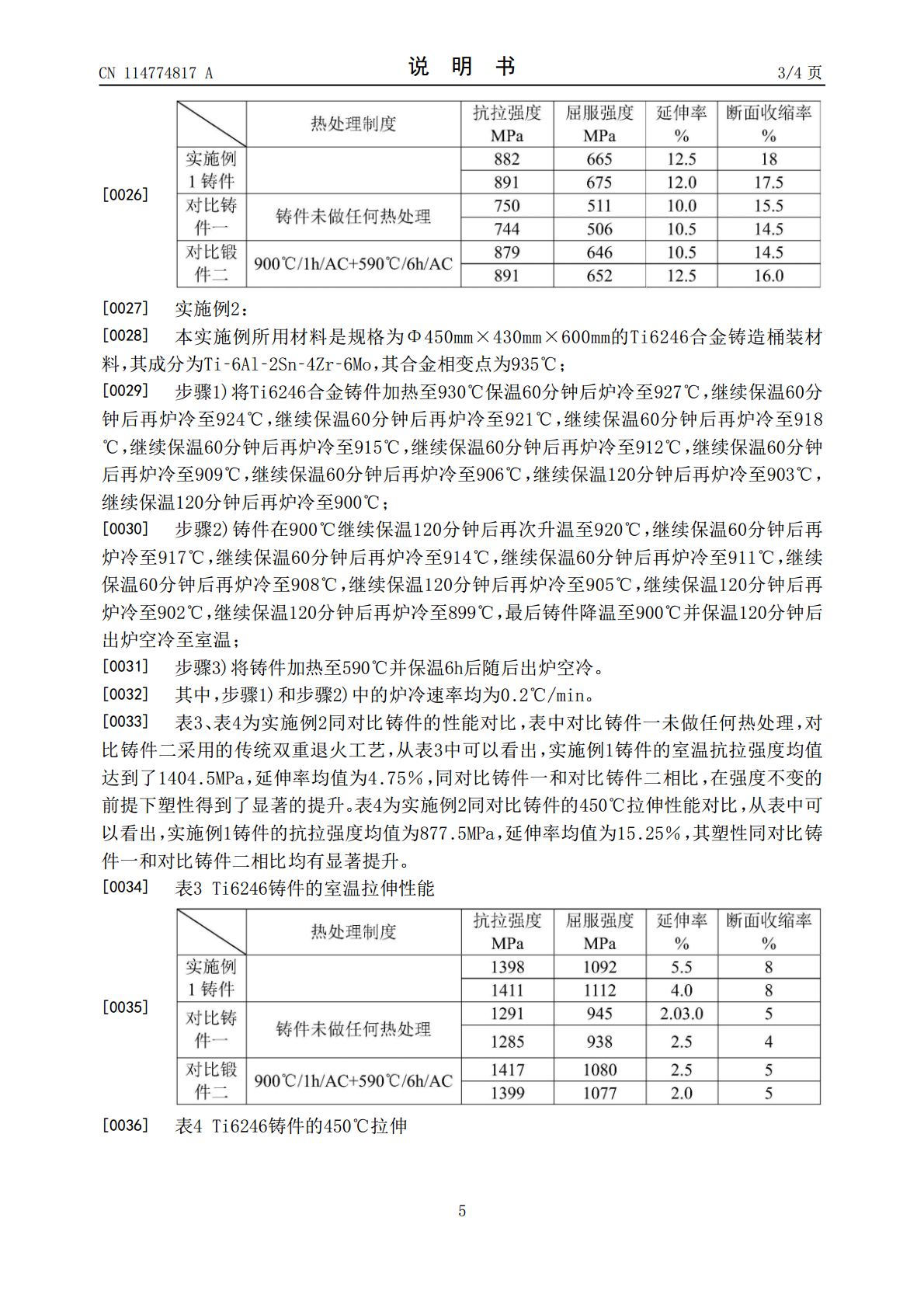

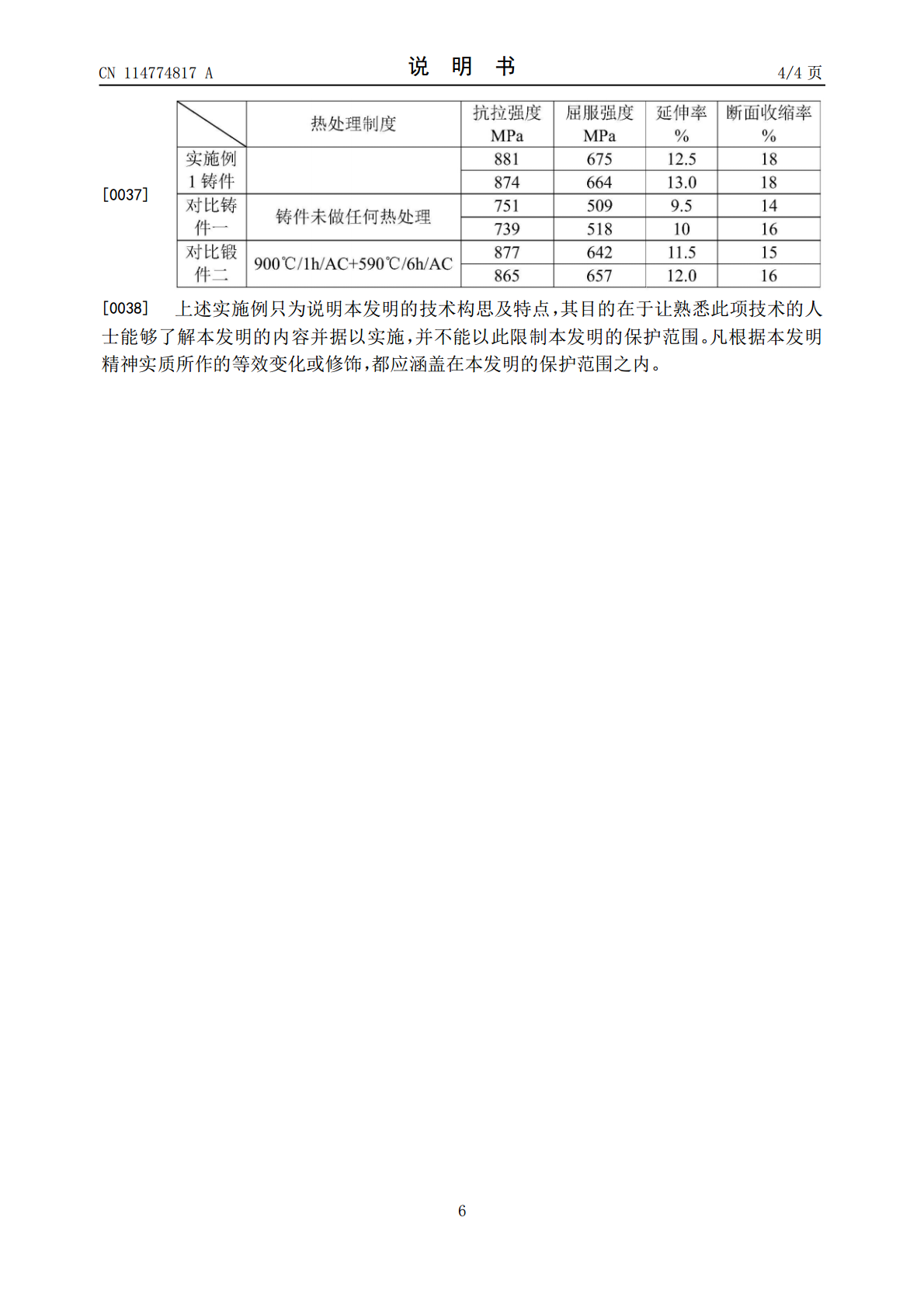

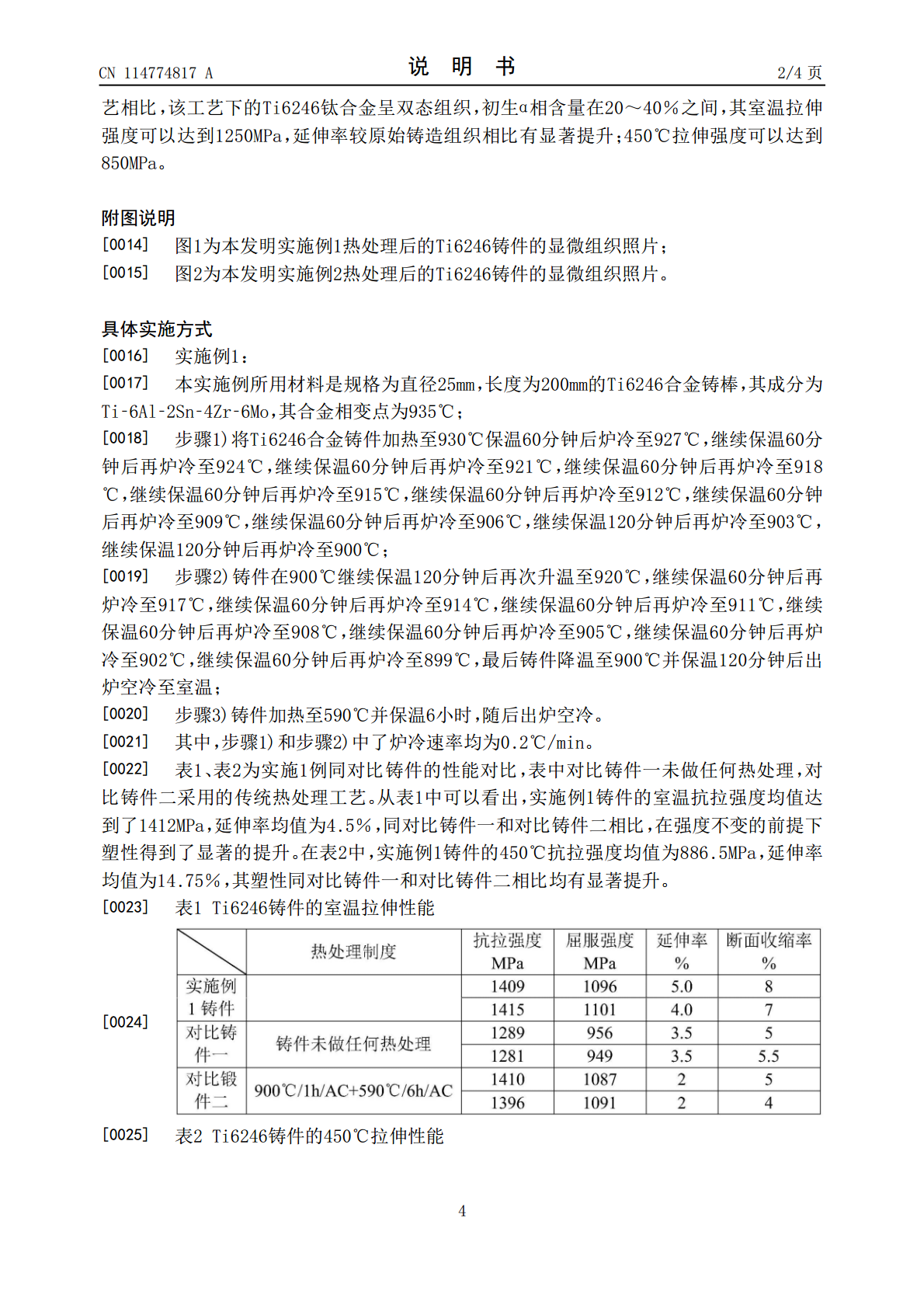

本发明公开了一种Ti6246铸件的热处理工艺,将Ti6246合金铸件加热至T<base:Sub>β</base:Sub>以下3～5℃(T<base:Sub>1</base:Sub>)保温t<base:Sub>1</base:Sub>分钟后炉冷至T<base:Sub>2</base:Sub>,继续保温t<base:Sub>2</base:Sub>分钟后再炉冷T<base:Sub>3</base:Sub>……,依次类推,直至冷却至T<base:Sub>i</base:Sub>并保温t<base:Sub>i</
2023-05-25
10
一种Ti6246合金铸件的热处理工艺.pdf
本发明公开了一种Ti6246铸件的热处理工艺,将Ti6246合金铸件加热至T<base:Sub>β</base:Sub>以下3～5℃(T<base:Sub>1</base:Sub>)保温t<base:Sub>1</base:Sub>分钟后炉冷至T<base:Sub>2</base:Sub>,继续保温t<base:Sub>2</base:Sub>分钟后再炉冷T<base:Sub>3</base:Sub>……,依次类推,直至冷却至T<base:Sub>i</base:Sub>并保温t<base:Sub>i</
2023-05-18
10
866KB
一种低合金铸件的热处理工艺.pdf
本发明涉及一种低合金铸件的热处理工艺，属于热处理工艺领域。配置10%的氯化钠溶液，将铸件放置到氯化钠溶液中预冷10s‑15s，将铸件从氯化钠溶液中取出来，然后将铸件取出吹干，将吹干后的铸件放置到正火炉中，升温至700摄氏度，保温2小时至3.5小时，保温结束后，取出放置到空气中，空冷至室温，再将铸件放置到淬火炉中，升温至810摄氏度至845摄氏度，并保温1.5小时至2.5小时，将放置于淬火炉中的铸件取出，并放置到回火炉中，将回火炉的温度调至200摄氏度至350摄氏度，保温2小时至2.5小时，将回火炉中的铸件
2023-06-17
10
209KB
一种铝合金铸件的热处理工艺.pdf
本发明涉及一种铝合金铸件的热处理工艺，包括以下步骤：A：将铸造好的铸件放入热处理炉内，升温至485～500℃，保持5～6个小时；B：将铸件吊放到风冷床上，启动风机，进行风冷，同时采用高压泵进行水雾化冷却15～20分钟；将冷却至室温的铸件放入热处理炉内，升温至175～180℃，保温2.5～3小时，将铸件取出自然冷却至室温。该工艺，工艺简单、操作方便、提高了产品合格率又降低了成本。
2023-06-20
10
287KB
一种镁合金铸件真空热处理工艺.pdf
本发明公开了一种镁合金铸件真空热处理工艺，该工艺先抽真空，抽真空后，炉膛内部无氧分子存在，再充入高纯惰性气体，并使惰性气体压力略高于大气压，保证炉膛外的空气不能进入炉膛，然后进行热处理，防止铸件氧化及燃烧。本发明无需使用六氟化硫、二氧化硫及二氧化碳等气体，也不需要加入防止氧化的硫铁矿，进而在热处理过程中不会产生二氧化硫腐蚀性气体，能有效保护设备避免发射腐蚀的情况，且对操作者的健康和环境保护都起到保护作用，减少了大气污染，节能环保。
2023-06-18
10
245KB
