内容提供者
18CrNiMo7-6钢的温锻余热等温正火方法.pdf
2023-05-25
10金币
1.8MB
9页
Ro****44
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9

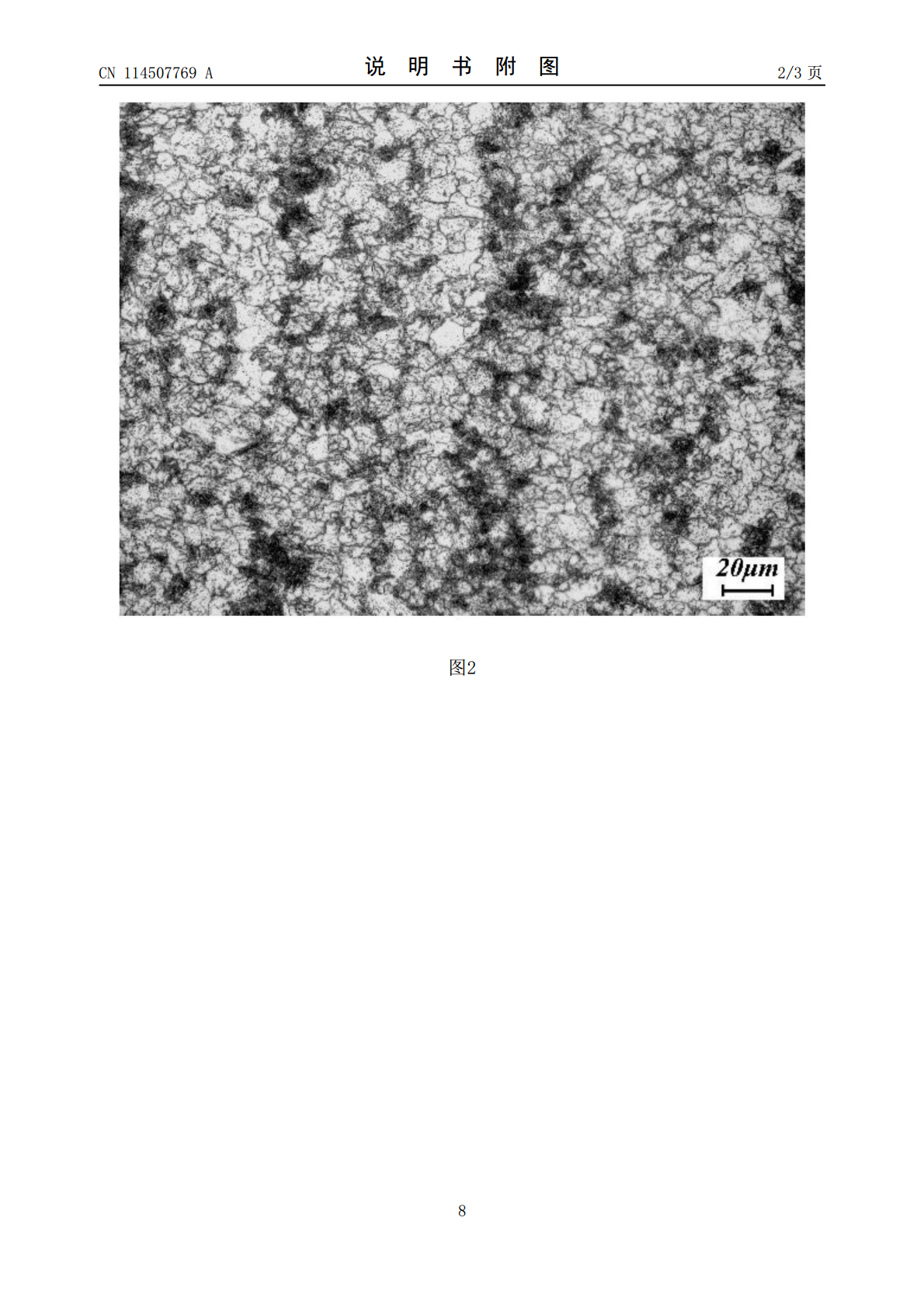

8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
18CrNiMo7-6钢的温锻余热等温正火方法.pdf
本申请涉及18CrNiMo7?6钢的温锻余热等温正火方法,其包括以下步骤:在18CrNiMo7?6钢材构件终锻后,将所述18CrNiMo7?6钢材构件以0.1℃/秒至20℃/秒的冷却速率受控冷却至650℃;在650℃等温保温所述18CrNiMo7?6钢材构件至少1小时;将所述18CrNiMo7?6钢材从650℃冷却至室温。该方法充分利用温锻余热,节省能源消耗,节省时间;采用等温正火,减少热处理形变;能够获得理想的组织,利于后续的切削加工和渗碳处理等加工制造过程。
2023-05-25
10
1.8MB
锻造余热等温正火装置及其方法.pdf
本发明提供了利用锻造余热对合金渗碳钢零件进行等温正火热处理的方法及装置。该方法是将锻造的钢坯经终锻后，在终锻温度以预冷速度V1缓慢冷却到预冷温度T1并停留时间t1保温，再以强冷速度V2快速冷却到强冷温度T2，然后在等温温度Tiso下进行时间为等温时间tiso的等温转变，然后再以任意冷却方式冷却到室温。为上述工艺提供了由传送机构、缓冷室、速冷室、等温炉、控制系统与传动系统及工艺参数计算与改错软件组成的渗碳钢零件利用锻造余热等温正火的装置，可将计算出的工艺参数用于装置的精确控制运行，确保钢制件的正火质量优于或
2023-06-20
10
567KB
一种免正火温锻内星轮用钢的制造方法.pdf
本发明属于钢生产领域，公开了一种免正火温锻内星轮用钢的制造方法，本发明钢棒按照质量百分比的元素组成为：C：0.19～0.23％；Si：0.20～0.35％；Mn:1.2～1.40％；P≤0.035％；S：≤0.035％；Cr：1.00～1.30％，Al：0.015～0.045％，N:100～200ppm余量时Fe和不可避免的杂质。工艺为连铸机—蓄热式加热炉—连轧机组轧制—KOCKS减定径机组—6#7#水箱—冷床—下线精整—打包入库。本发明优化成分、偏析指数≤1.1、通过高温加热控制氮化铝溶解均匀析出、控制
2023-06-15
10
1.7MB
齿轮锻坯等温正火工艺.doc
齿轮锻坯等温正火工艺时间：2011-01-1710:29:38来源：作者：德州齿轮有限公司（邮编：253018）李玉婕tZ2热处理技术网——热处理行业的超级智库www.nbht.org热处理技术信息最全的网站宁波热处理学正火是汽车变速器齿轮、轴类零件锻坯预先热处理的常用工艺。目的是为了获得均匀、接近理想平衡状态的组织（铁素体和珠光体）和合适的硬度范围（160-190HB），以提高切削加工性和控制最终热处理变形。但常规正火由于受设备限制采用堆装、堆冷方式，会造成不同零件之间或同一零件不同部位的冷却速度及其组
2024-08-15
10
86KB
浅谈齿轮锻坯等温正火工艺.doc
浅谈齿轮锻坯等温正火工艺德州齿轮有限公司（邮编：253018）李玉婕正火是汽车变速器齿轮、轴类零件锻坯预先热处理的常用工艺。目的是为了获得均匀、接近理想平衡状态的组织（铁素体和珠光体）和合适的硬度范围（160-190HB），以提高切削加工性和控制最终热处理变形。但常规正火由于受设备限制采用堆装、堆冷方式，会造成不同零件之间或同一零件不同部位的冷却速度及其组织、应力和硬度的较大差别，导致切削加工性能恶化和热处理变形加大，从而降低齿轮精度等级和影响齿轮的使用性能。另外，随着汽车行业中齿轮、轴类零件精度等级的提
2024-09-08
10
68KB
