内容提供者
消光聚氯乙烯树脂及其制备方法.pdf
2023-05-24
10金币
347KB
9页
小琛****82
实名认证
内容提供者

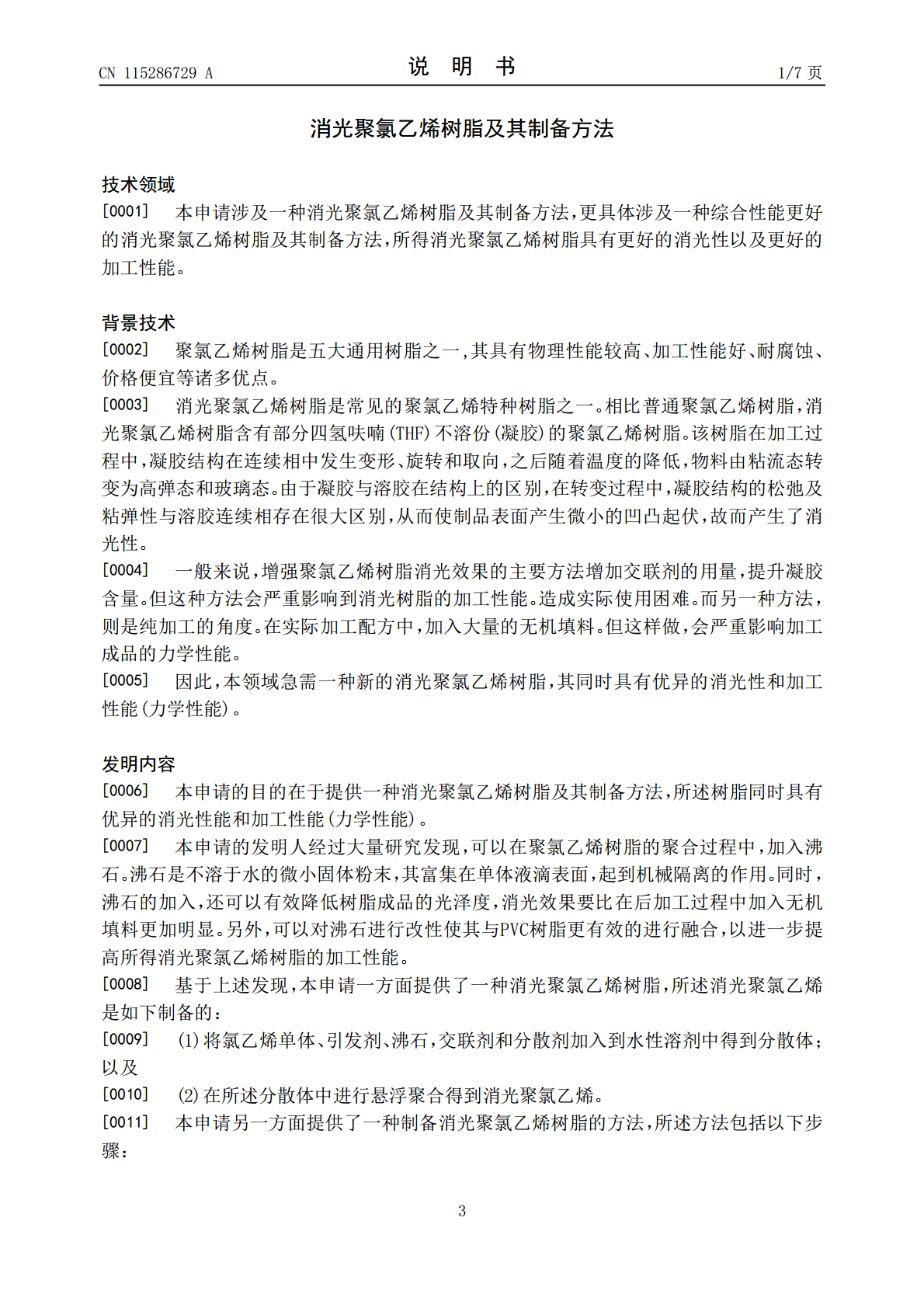

1/9
2/9

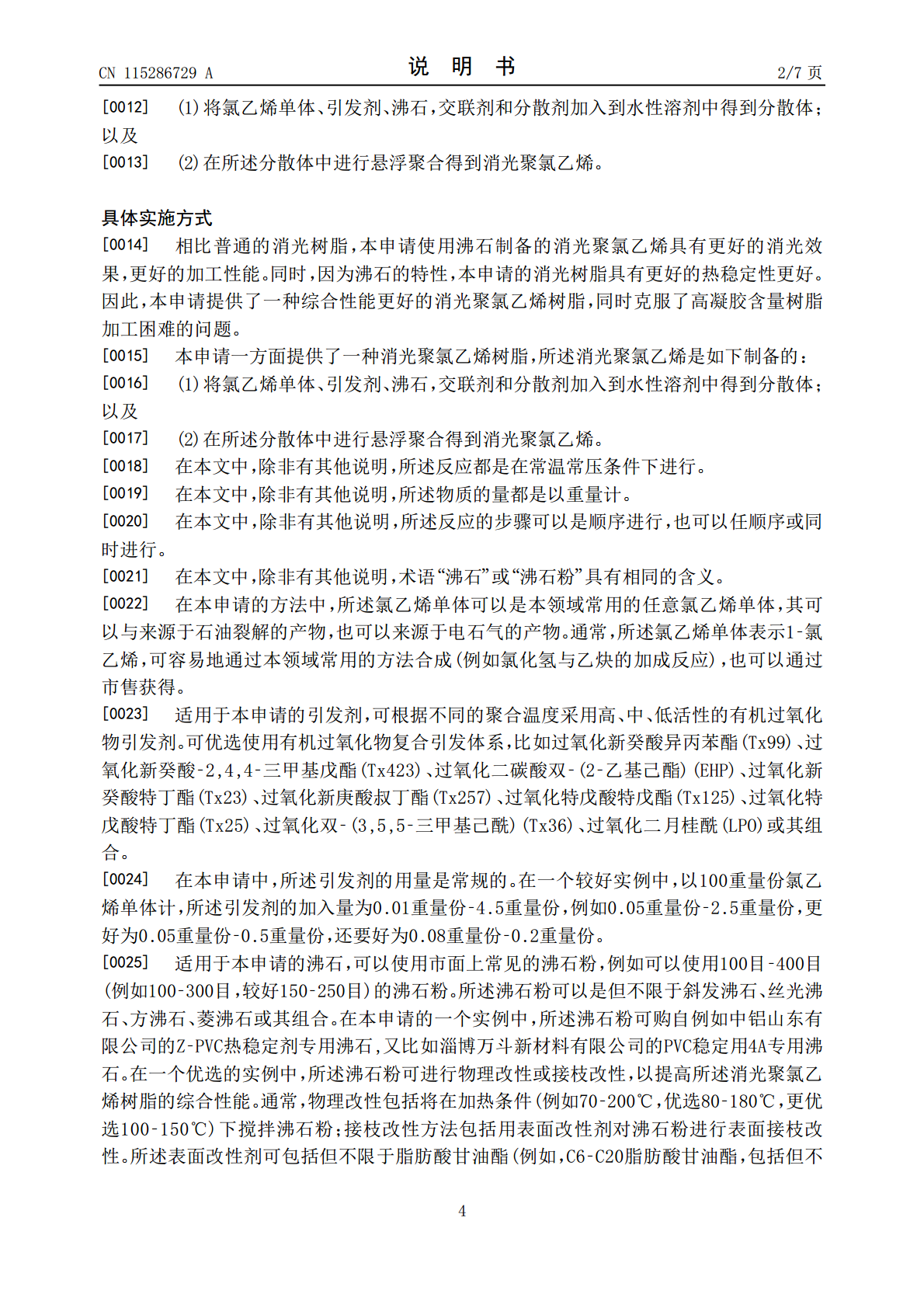

3/9
4/9

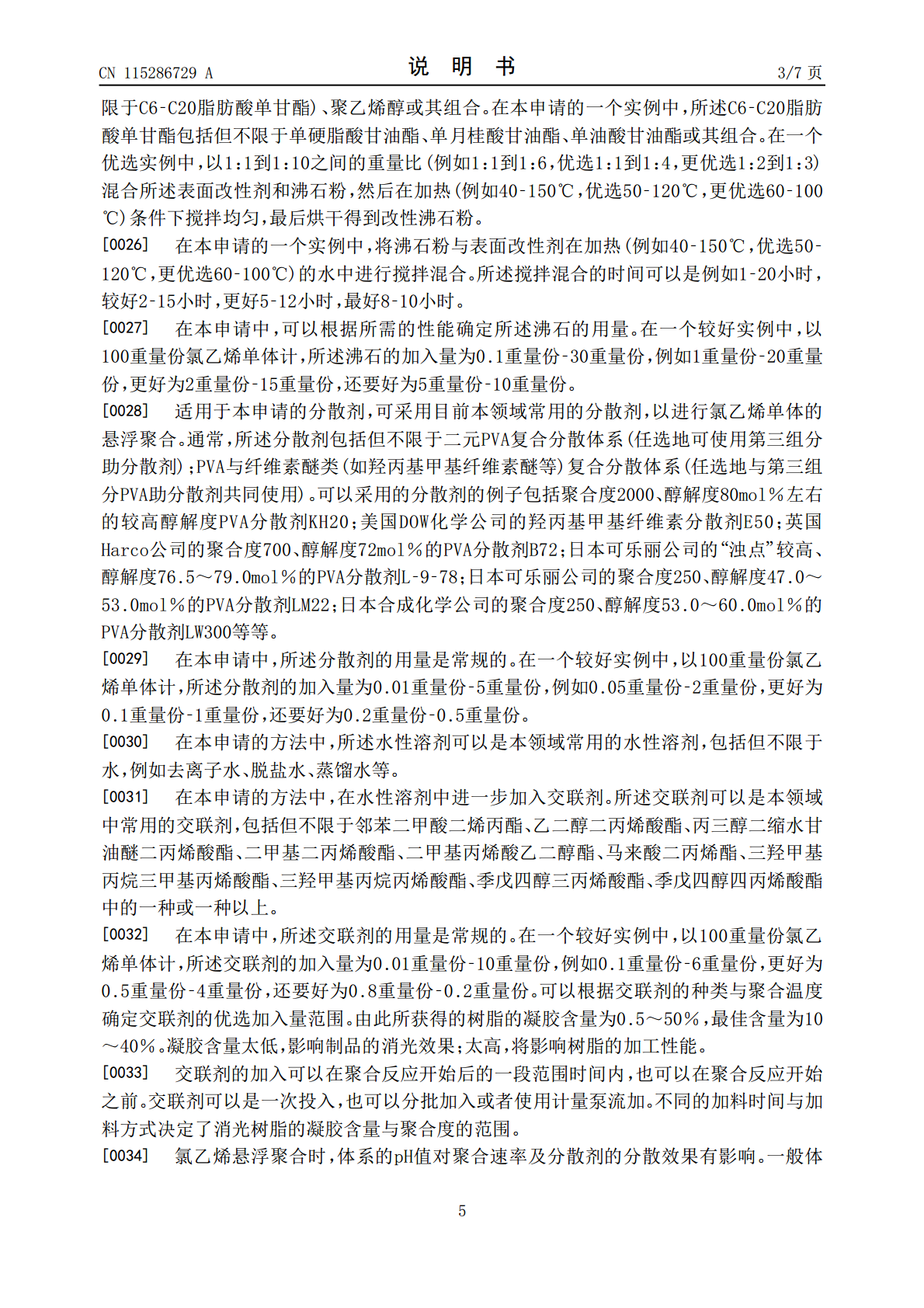

5/9
6/9
7/9

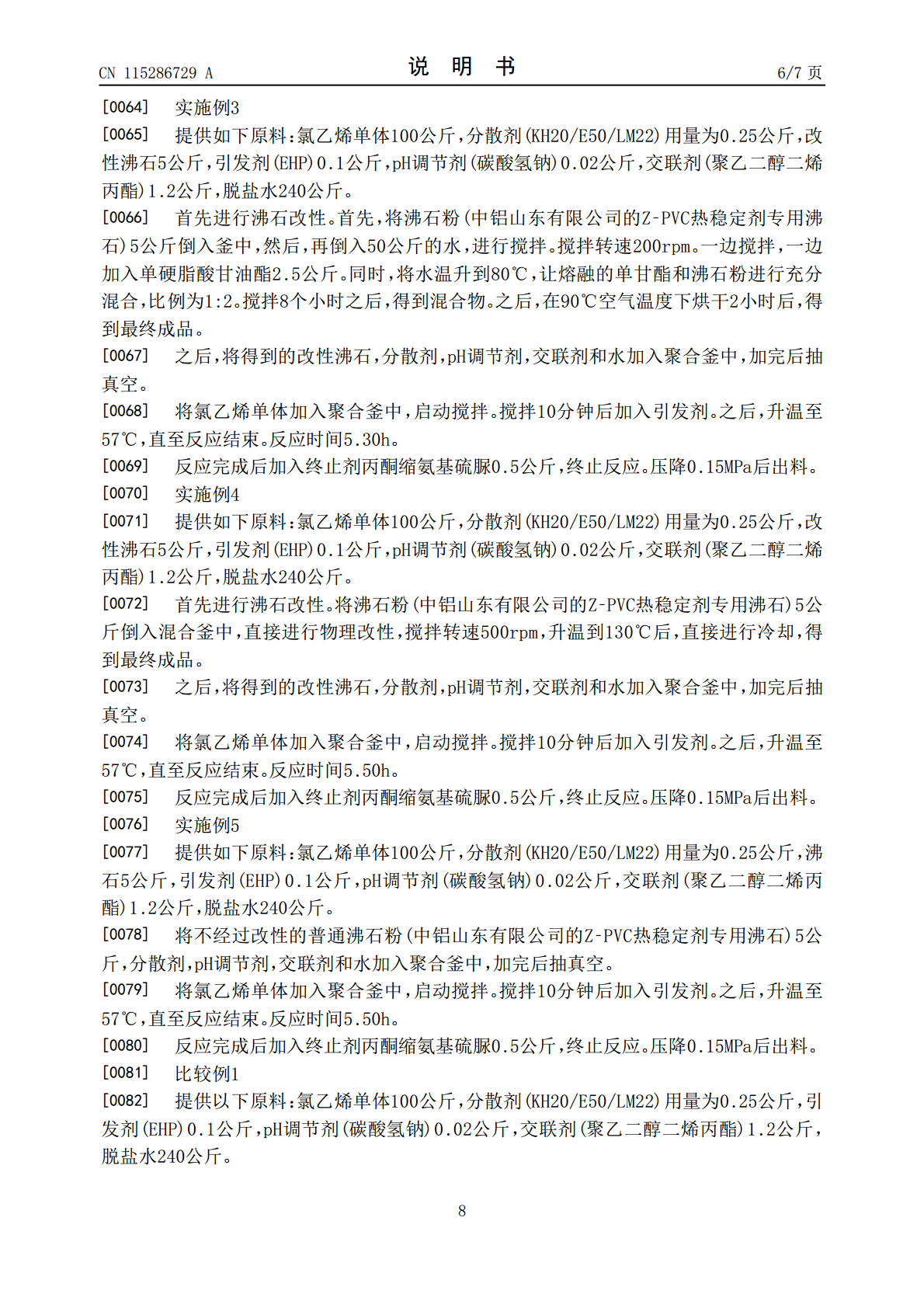

8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
消光聚氯乙烯树脂及其制备方法.pdf
消光聚氯乙烯树脂及其制备方法。提供了一种消光聚氯乙烯树脂及其制备方法,所述消光聚氯乙烯是如下制备的:(1)将氯乙烯单体、引发剂、沸石,交联剂和分散剂加入到水性溶剂中得到分散体;以及(2)在所述分散体中进行悬浮聚合得到消光聚氯乙烯。
2023-05-24
10
347KB
消光聚氯乙烯树脂及其制备方法.pdf
本发明公开了一种消光聚氯乙烯树脂及其制备方法，生产步骤包括：S1、量取原料；S2、浸泡聚氯乙烯树脂1～5小时；S3、加入交联剂单体和分散剂继续浸泡1～3小时；S4、加入部分引发剂进行反应；S5、加入剩余的引发剂，继续反应；S6、加入pH调节剂；S7、在反应结束前将反应温度提高；S8、加入终止剂，经汽提除残留单体、离心干燥除去水分，得到消光聚氯乙烯树脂。优点是：采用普通聚氯乙烯树脂为原料，实现在常压或微正压条件下反应，工艺控制比较悬浮法容易。因为反应为常压或微正压，所以温度更易控制，反应更平稳，无论是生产低
2023-11-12
10
445KB
高凝胶含量消光聚氯乙烯树脂及其制备方法.pdf
本发明公开了一种高凝胶含量消光聚氯乙烯树脂及其制备方法，生产步骤包括：S1、量取原料；S2、浸泡消光聚氯乙烯树脂1～4小时；S3、加入交联剂单体和分散剂继续浸泡1～3小时；S4、加入部分引发剂进行反应；S5、加入剩余的引发剂继续反应；S6、调节体系pH，加入稳定剂；S7、在反应结束前提高反应温度，并加入硬脂酸钙和十八醇；S8、加入终止剂，经汽提除残留单体、离心干燥除去水分，得到消光聚氯乙烯树脂。其优点是：采用低凝胶含量消光聚氯乙烯树脂为原料，在常压或低压条件下制备高凝胶含量消光聚氯乙烯树脂，在提高消光聚氯
2023-11-12
10
450KB
水性聚氨酯消光树脂的制备及其性能的开题报告.docx
水性聚氨酯消光树脂的制备及其性能的开题报告一、研究背景目前，消光树脂已经被广泛应用于各个领域，比如照明、建筑、汽车等等。由于消光树脂可以有效地控制光的透过率，因此它可以用于照明中的灯罩、建筑玻璃、汽车灯罩等等。而随着科技的发展，人们对消光树脂的性能也有了更高的要求。例如，人们希望它可以适应更为恶劣的环境，具有更好的耐刮、抗紫外线等性能。因此，如何制备具有更好性能的消光树脂就成为了一个研究热点。水性聚氨酯消光树脂是一种新型的消光材料。与传统的消光树脂相比，它不仅具有较好的透光率和消光效果，而且还具有较好的生
2024-10-06
5
10KB
一种以油性消光树脂为核的自消光乳液制备方法.pdf
本发明提供了一种以油性消光树脂为核的自消光乳液制备方法，包括以下步骤：S1.在强极性水溶性溶剂中，将结晶性聚酯多醇与结晶性二异氰酸酯反应，生成结晶性聚氨酯预聚物；加入二元醇，用残留的‑NCO接枝有机硅多元醇，继续反应，生成油性消光树脂；S2.采用低粘度含EO多元醇，并加入二元醇、羧基二元醇、铋催化剂、抗氧剂和IPDI，制备得到低粘度水性预聚物；S3.将S1的油性消光树脂加入到S2的低粘度水性预聚物中，并加入成盐剂和扩链剂进行乳化，乳化后以水稀释，加入后扩链剂进行扩链后，得到实心型自消光乳液。该制备通过先制
2023-11-13
10
321KB
