内容提供者
一种柔性三维石墨烯硅氧烯复合膜的制备方法.pdf
2023-05-20
10金币
697KB
10页
篷璐****爱吗
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种柔性三维石墨烯硅氧烯复合膜的制备方法.pdf

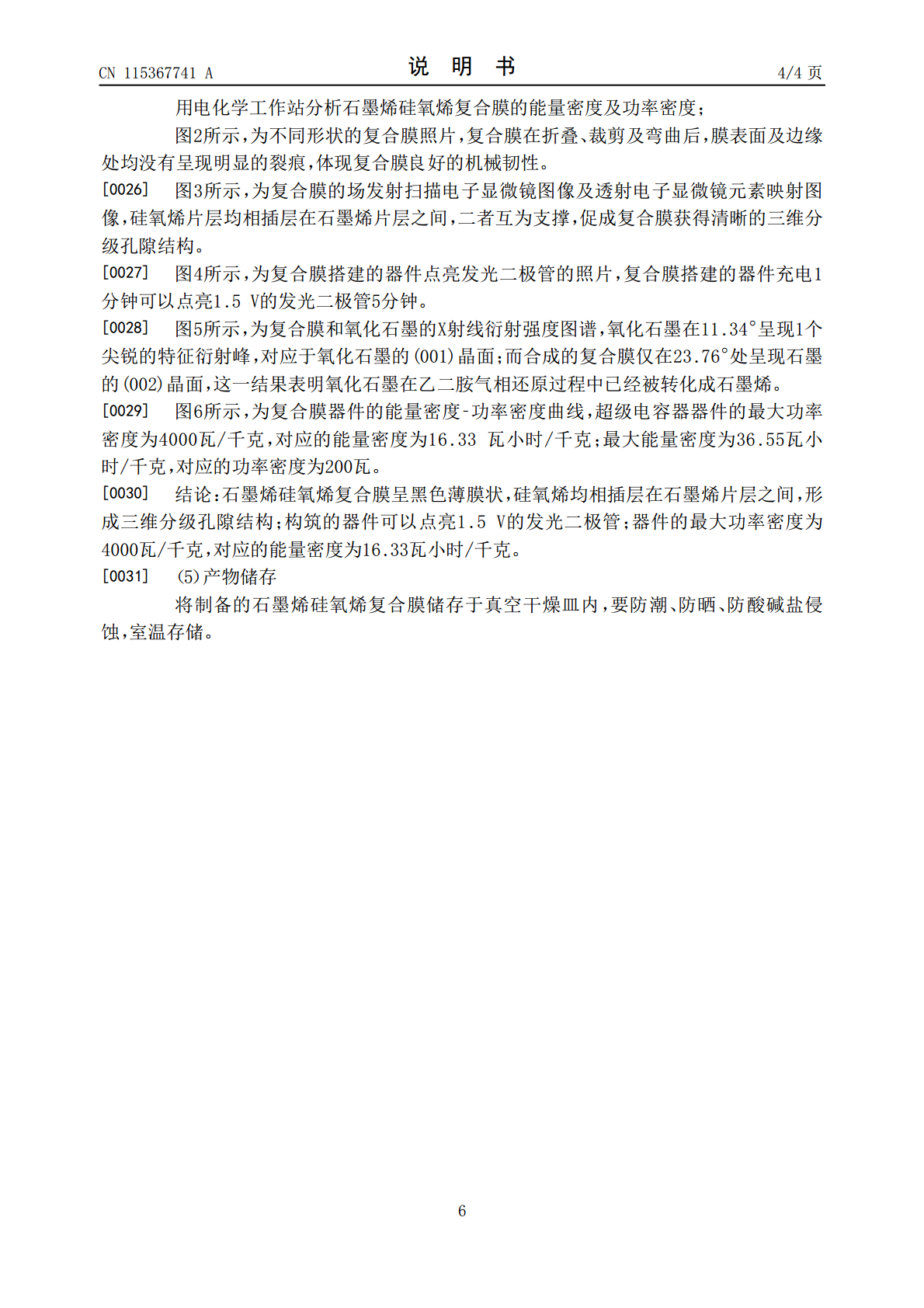

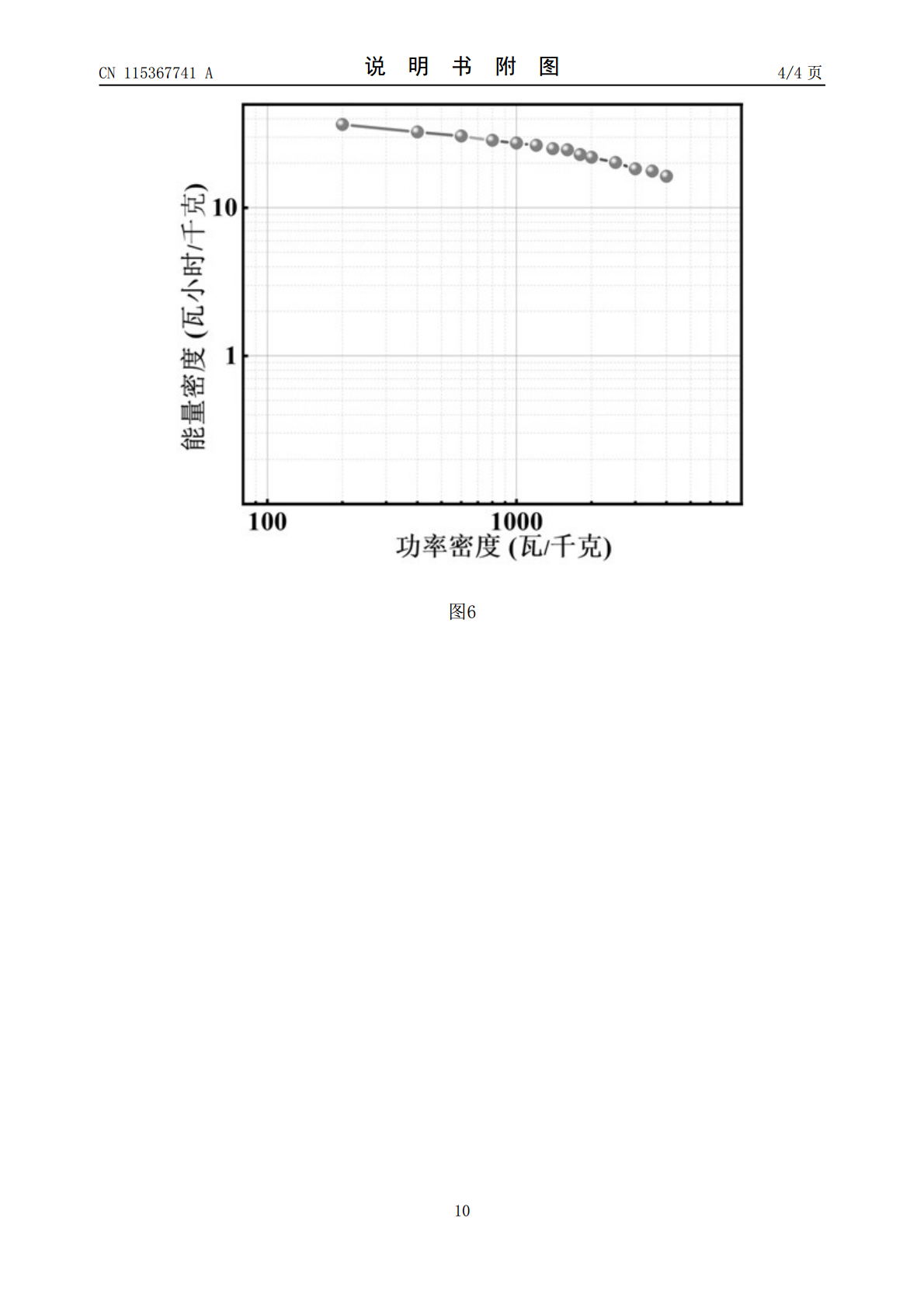

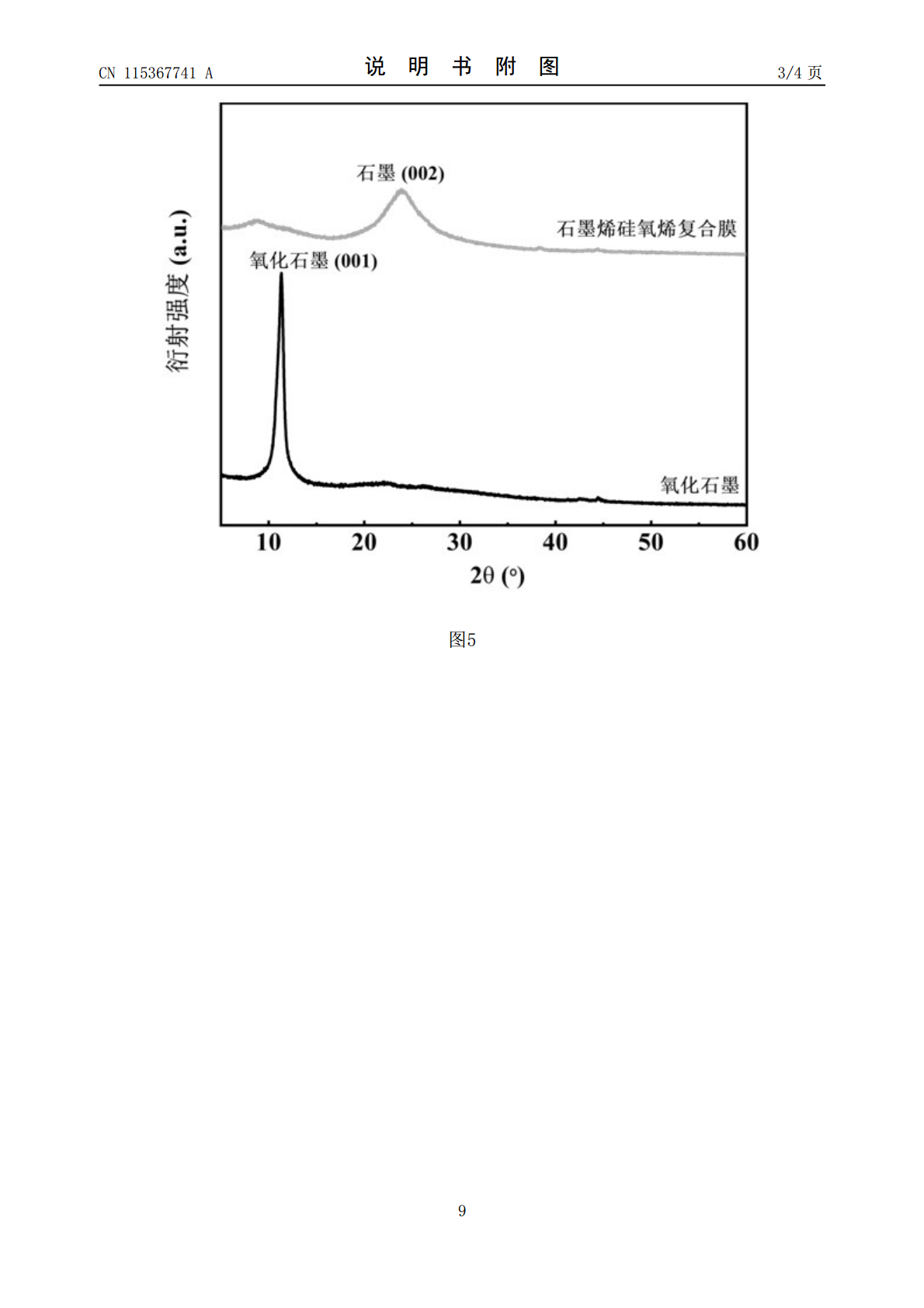

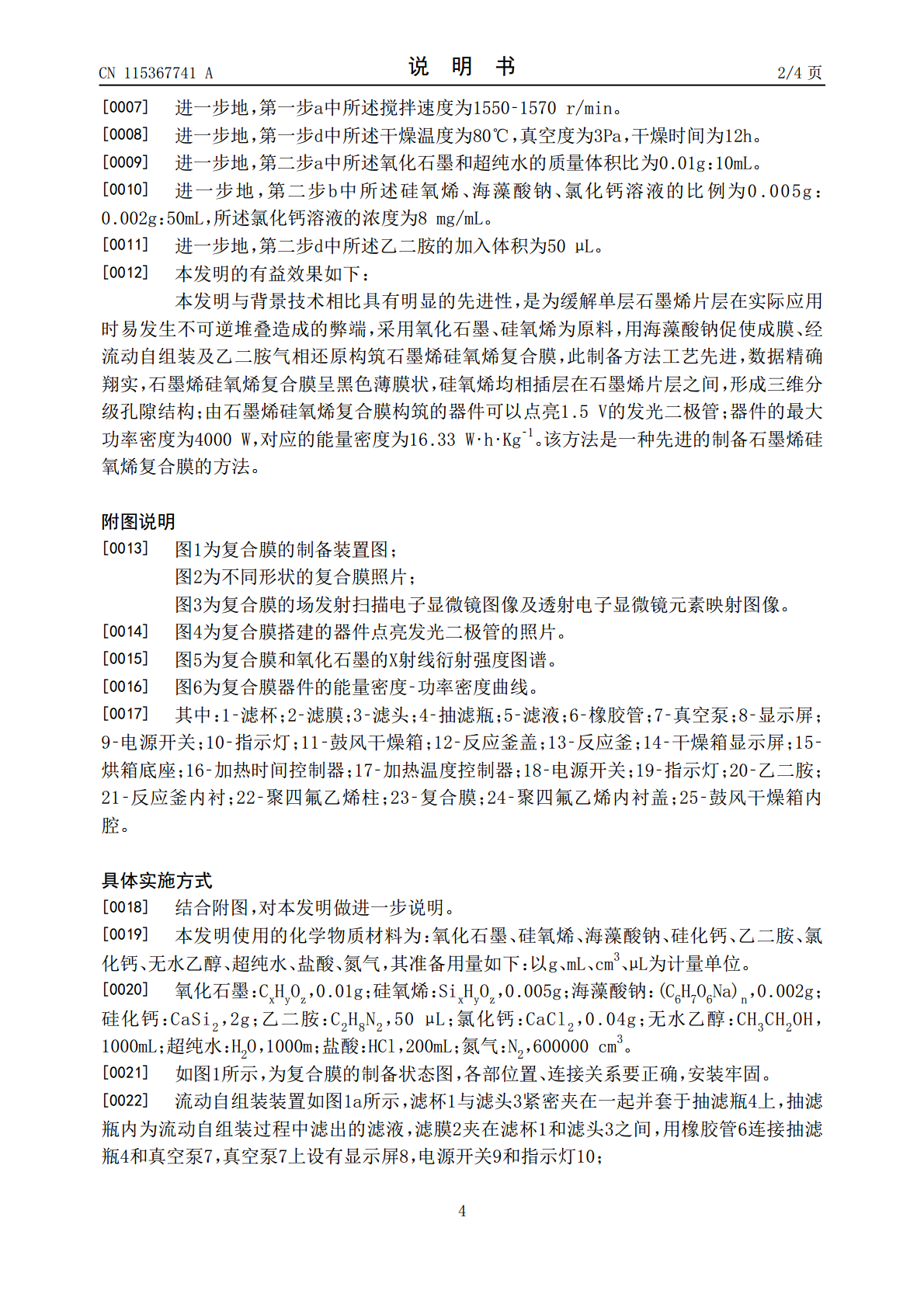

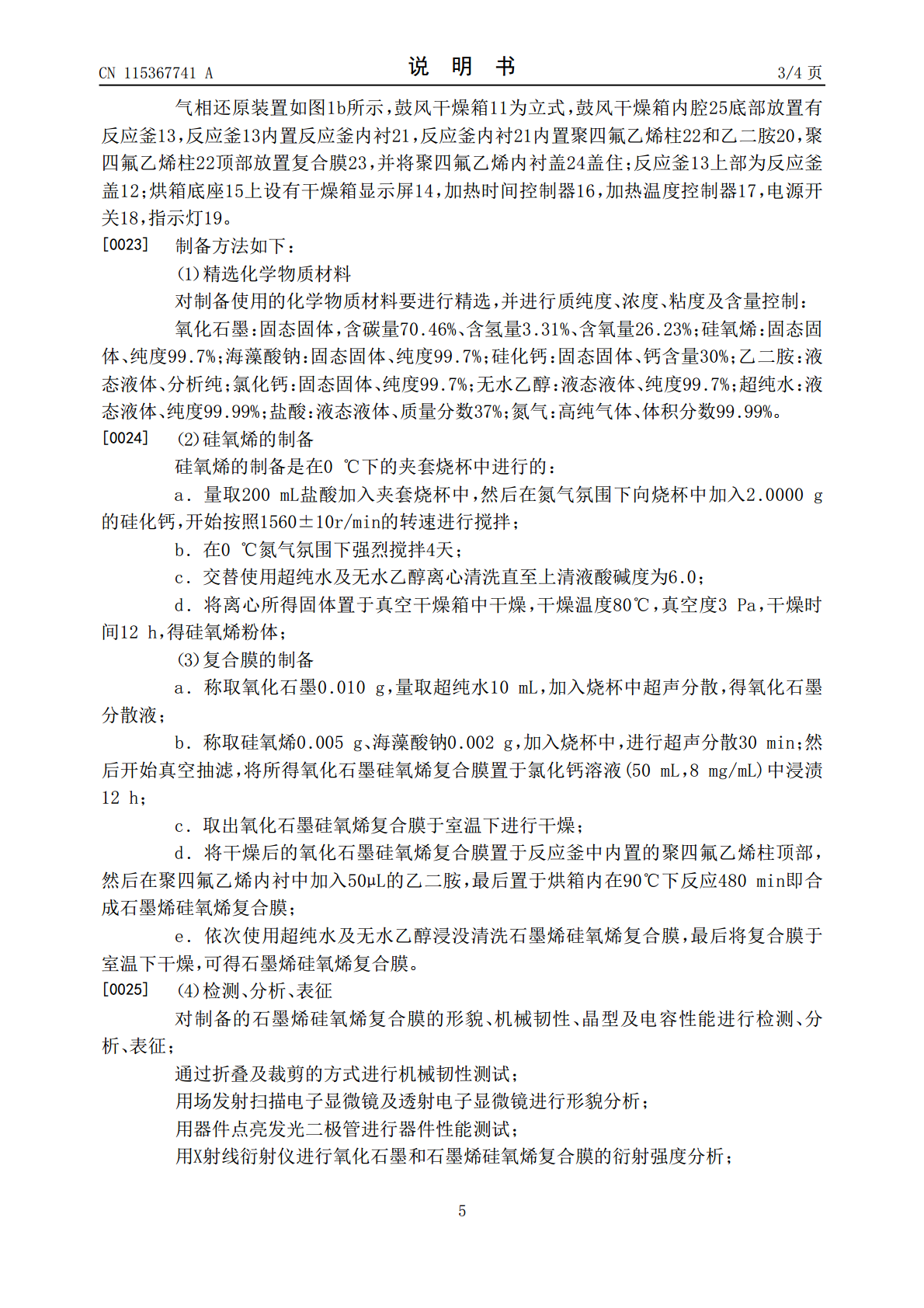

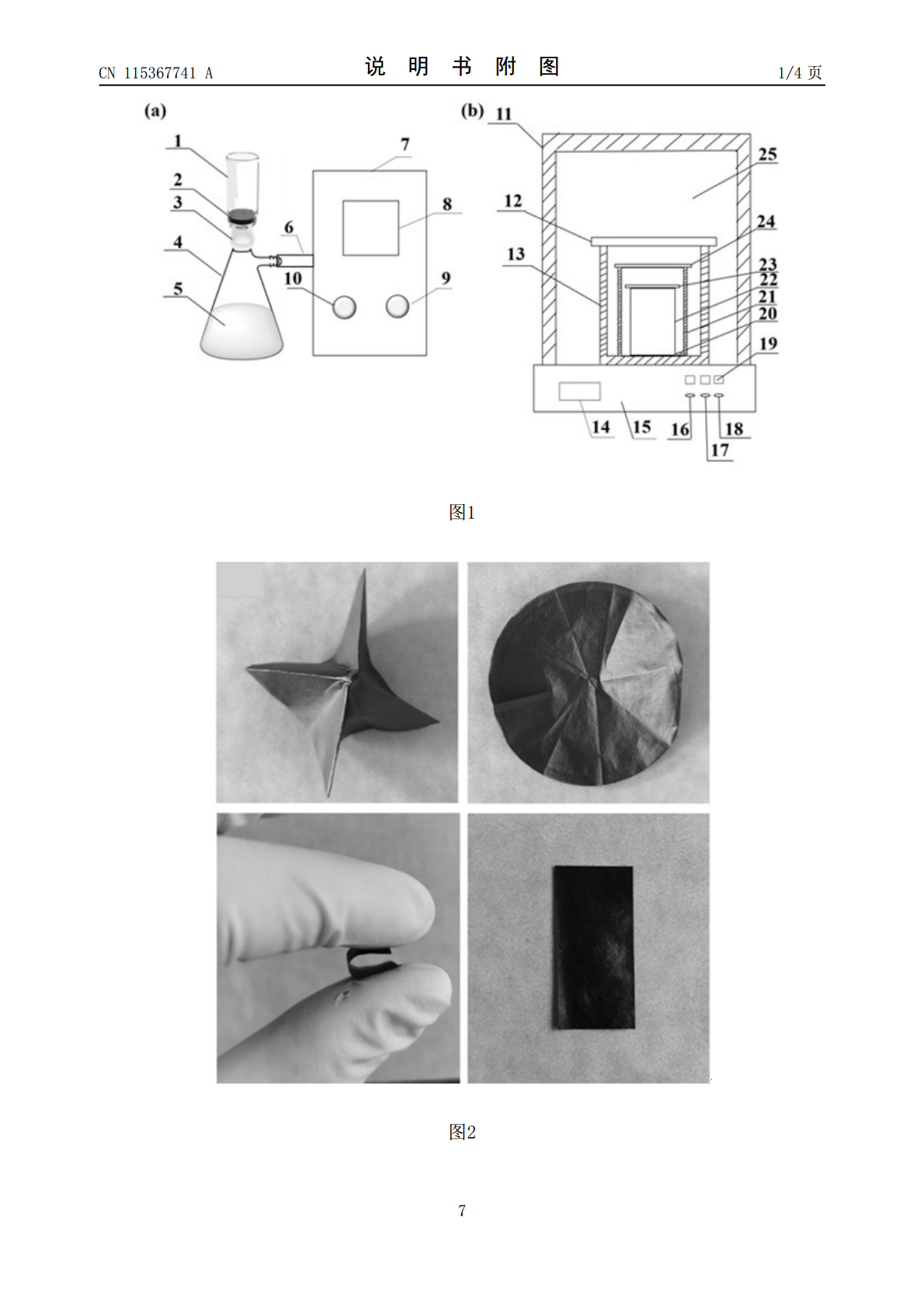

本发明的目的在于提供一种柔性三维石墨烯硅氧烯复合膜的制备方法,属于碳硅基复合膜材料的制备、表面功能化修饰和应用的技术领域,本发明采用氧化石墨、硅氧烯为原料,用海藻酸钠促使成膜,经流动自组装及乙二胺气相还原转换构筑石墨烯硅氧烯复合膜,此制备方法工艺先进,数据精确翔实,石墨烯硅氧烯复合膜呈黑色薄膜状,硅氧烯均相插层在石墨烯片层之间,形成三维分级孔隙结构;由石墨烯硅氧烯复合膜构筑的器件可以点亮1.5V的发光二极管;器件的最大功率密度为4000W,对应的能量密度为16.33W?h?Kg<base:Sup>?1</
2023-05-20
10
697KB
一种生物质炭/石墨烯柔性复合膜的制备方法.pdf
本发明提供了一种生物质炭/石墨烯柔性复合膜的制备方法。本发明是将含有丝素蛋白、氧化石墨烯、活化剂的共混纺丝液经过静电纺丝技术和高温一步碳化活化制备出富氮生物质炭/石墨烯柔性复合膜。该材料集富氮、多孔、柔性等特点于一身。该方法中的丝素蛋白富含氨基酸，加热搅拌可以与氧化石墨烯交联反应使氧化石墨烯氨基化，从而在炭化过程中促进氧化石墨烯进一步还原，同时生物质中的氮原子部分残留于复合材料中。所得生物质炭/石墨烯柔性复合膜中生物质炭和石墨烯的质量比为（0.5~9）：1，比表面积为1850~2740m
2023-11-17
10
284KB
一种含硅烯量子点的硅氧烯及其制备方法.pdf
提供了一种含硅烯量子点的硅氧烯薄膜及其制备方法,属于荧光功能纳米材料领域。将CaSi<base:Sub>2</base:Sub>与脱钙有机溶剂、过渡金属氯化物催化剂按比例混合均匀,酸洗后超声分散制备获得了镶嵌硅烯量子点的硅氧烯薄膜,这种硅氧烯薄膜厚度在1～2.5nm以下,硅烯量子点尺寸在2～5nm,并且在蓝光区域有很强的荧光发射性能,具有准直接带隙,显示了其在光电等领域良好的应用前景。
2023-05-10
10
141KB
一种硅掺杂石墨烯的制备方法.pdf
本发明公开了一种硅掺杂石墨烯的制备方法，包括步骤1，将石墨烯放入去离子水中，超声分散10‑30min，烘干后得到纯净的石墨烯；步骤2，将纯净的石墨烯放入无水乙醇中，密封反应30‑60min，得到石墨烯悬浊液；步骤3，将十二烷基硫酸钠加入至去离子水中，然后缓慢加入至石墨烯悬浊液中，形成稳定的分散液；步骤4，将硅酸乙酯缓慢滴加至分散液中，密封微波反应2‑4h，快速泄压后冷却得到硅掺杂沉淀；步骤5，将硅掺杂沉淀放入马弗炉中还原反应烧结10‑15h，冷却后得到硅掺杂石墨烯材料；步骤6，将硅掺杂石墨烯材料放入无水乙
2023-06-17
10
298KB
一种石墨烯制备方法及石墨烯.pdf
本发明公开一种石墨烯制备方法及石墨烯，方法包括：将鳞片石墨和盐粒按一定质量比例放置在滚筒装置内；启动滚筒装置，滚动第一混合时间，加入助剂，再滚动第二混合时间，使鳞片石墨、盐粒和助剂充分接触；将混合后的物质放入水中溶解，采用负压法过滤出固体物质，清洗固体物质，超声剥离后过滤，冻干处理，放置在3200℃高温的真空炉中升温去杂质，得到石墨烯。滚筒转动的方式保证在混合过程中只有盐粒、鳞片石墨和助剂三者之间的摩擦碰撞，使得石墨烯在不破坏物理形态的情况下，吸附在盐粒表面，保留了石墨烯完整的物理、化学性质，制备方法简单
2023-06-15
10
431KB
