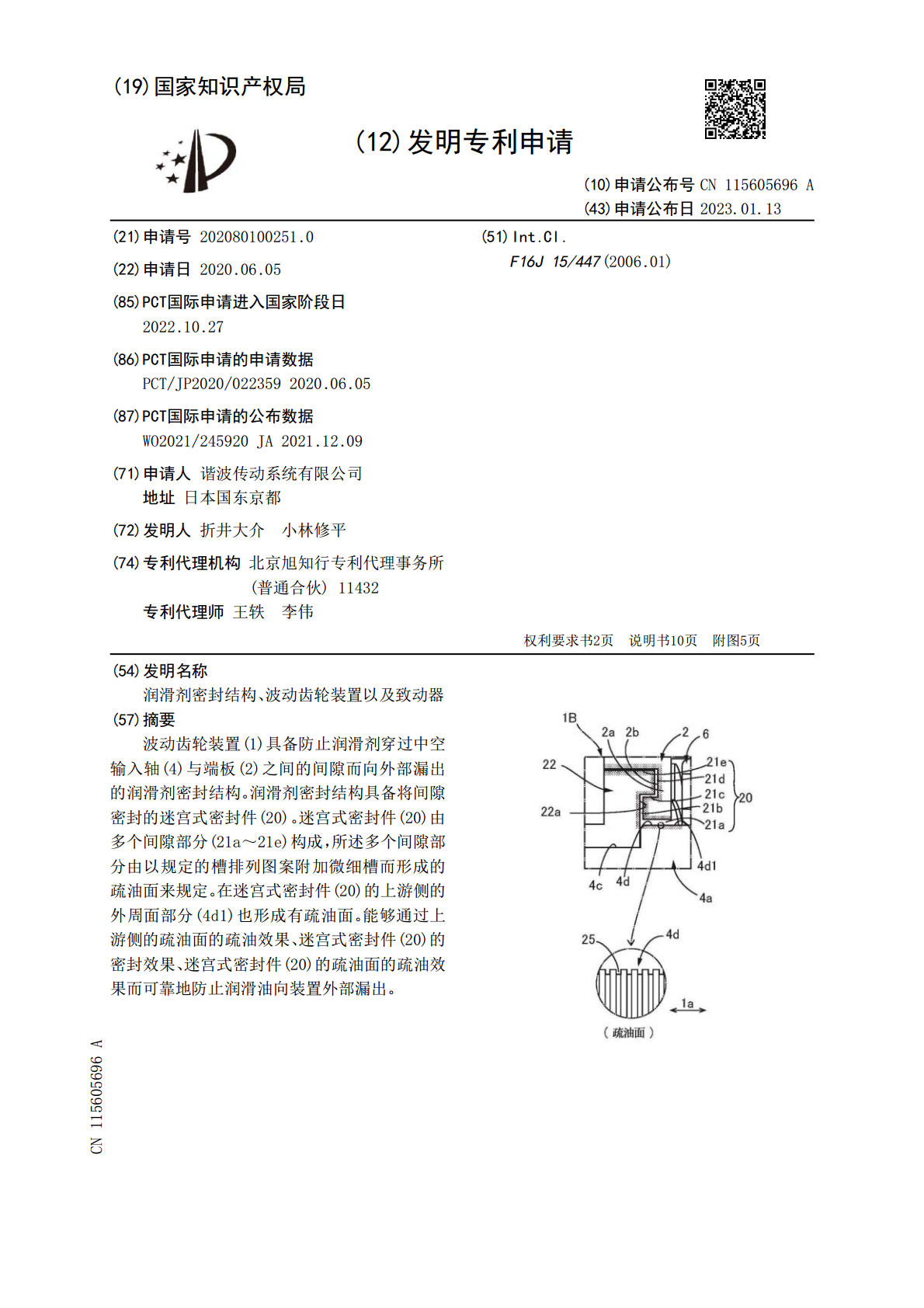

润滑剂密封结构、波动齿轮装置以及致动器.pdf
2023-05-12
10金币
670KB
18页
小凌****甜蜜
实名认证
内容提供者
1/10
2/10

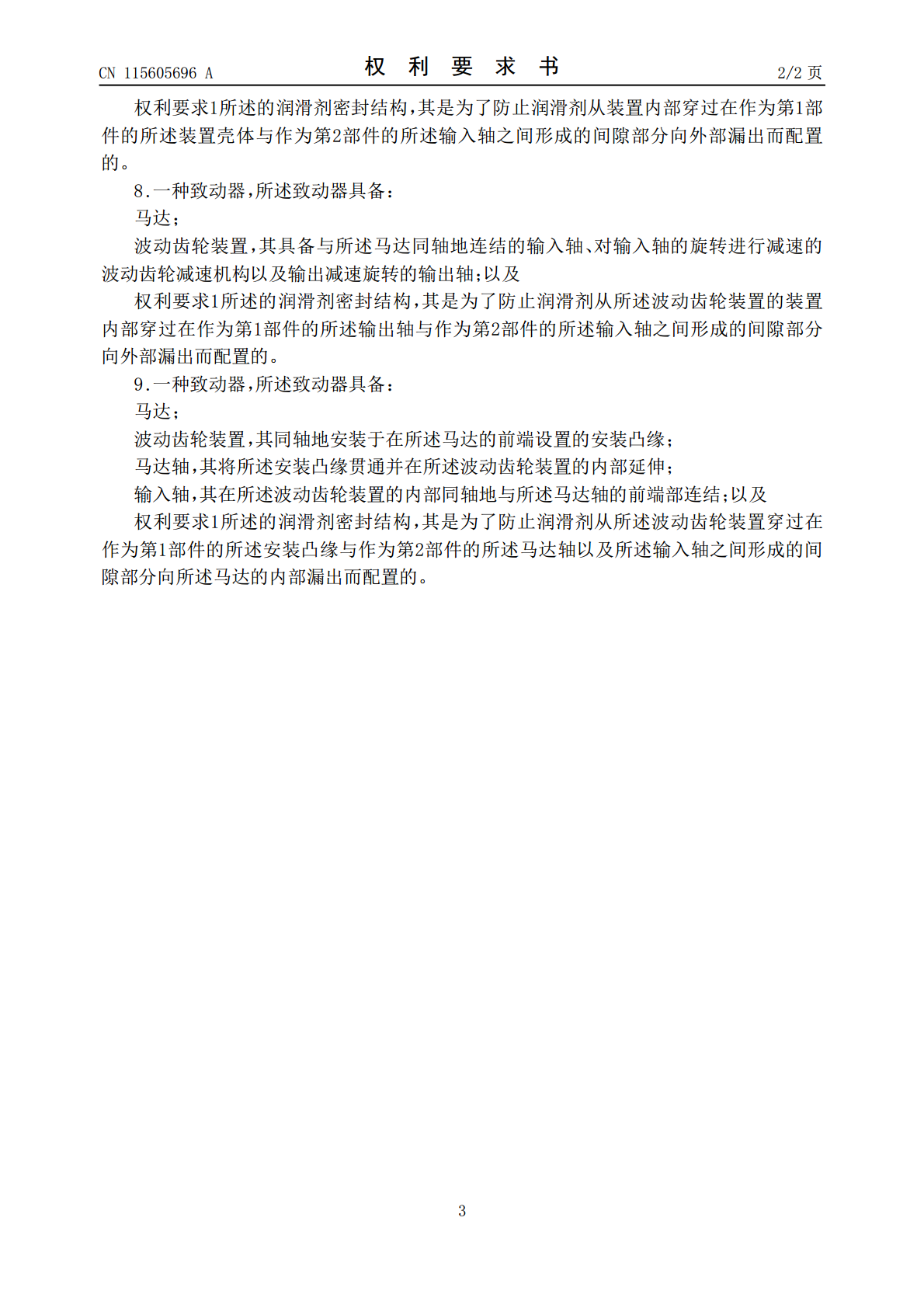

3/10
4/10

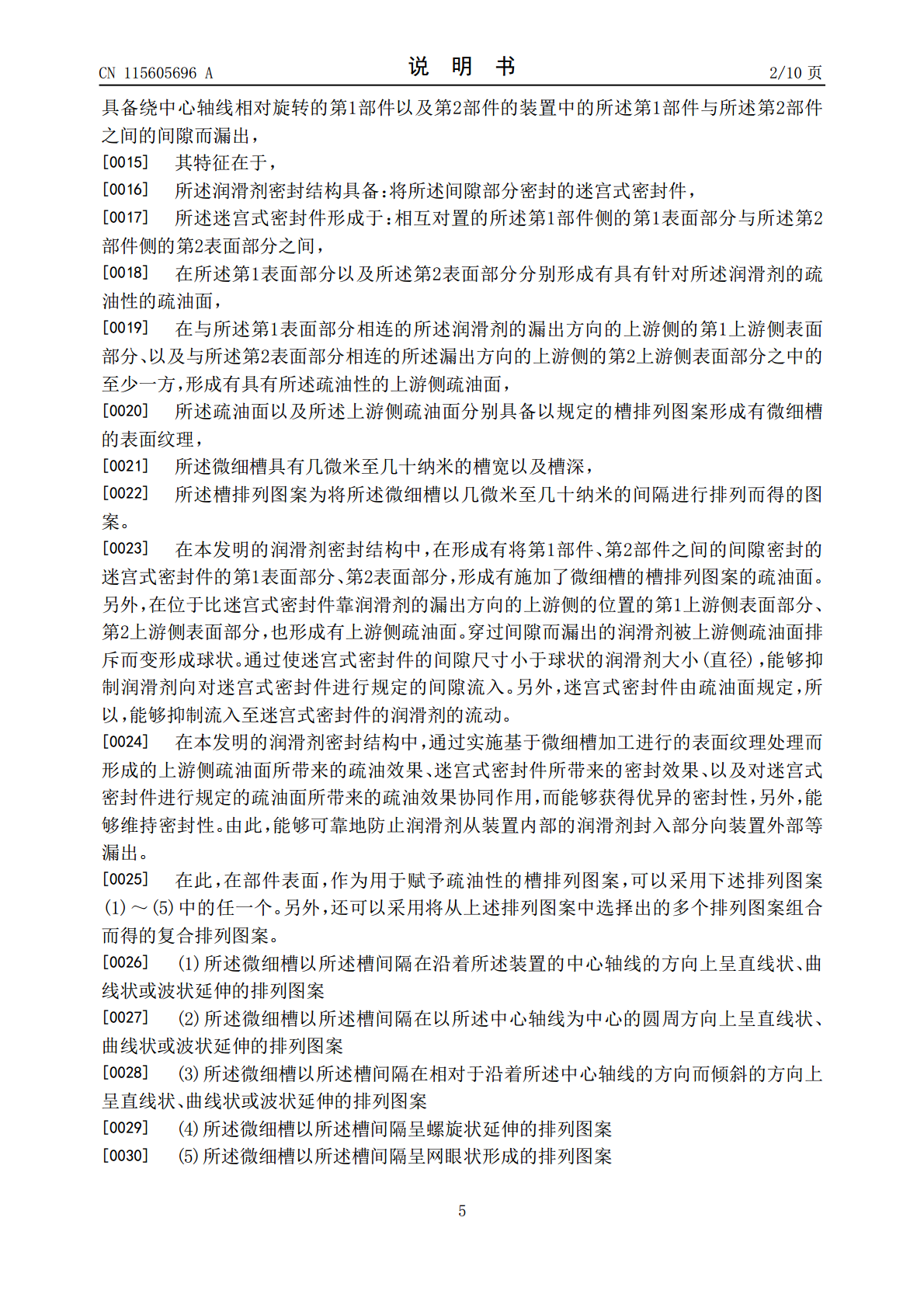

5/10

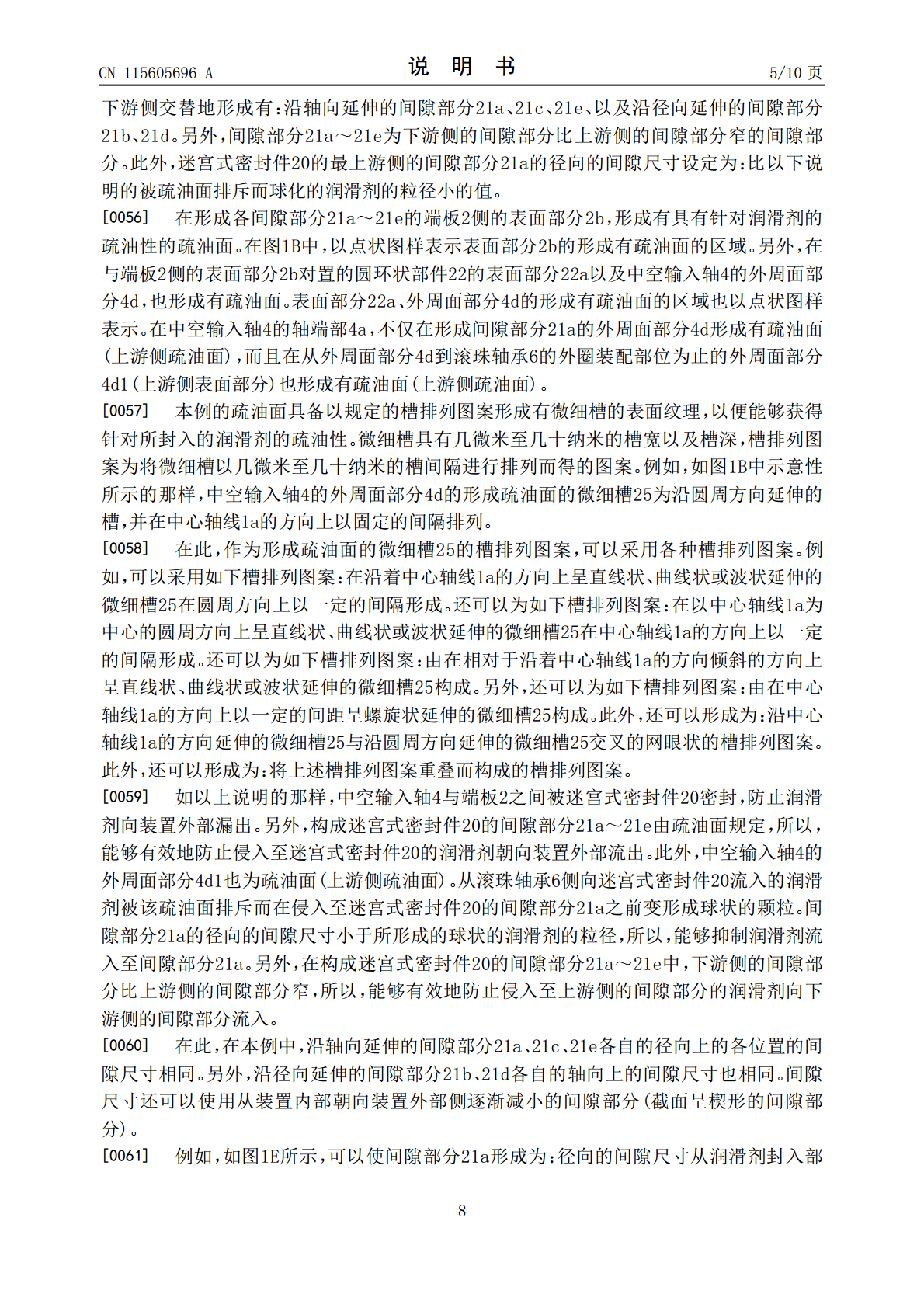

6/10
7/10
8/10
9/10
10/10
亲，该文档总共18页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
润滑剂密封结构、波动齿轮装置以及致动器.pdf
波动齿轮装置(1)具备防止润滑剂穿过中空输入轴(4)与端板(2)之间的间隙而向外部漏出的润滑剂密封结构。润滑剂密封结构具备将间隙密封的迷宫式密封件(20)。迷宫式密封件(20)由多个间隙部分(21a～21e)构成,所述多个间隙部分由以规定的槽排列图案附加微细槽而形成的疏油面来规定。在迷宫式密封件(20)的上游侧的外周面部分(4d1)也形成有疏油面。能够通过上游侧的疏油面的疏油效果、迷宫式密封件(20)的密封效果、迷宫式密封件(20)的疏油面的疏油效果而可靠地防止润滑油向装置外部漏出。
