一种半挂车空悬车轴与前支架连接装置.pdf
2023-05-12
10金币
298KB
6页
fu****级甜
实名认证
内容提供者
1/6
2/6
3/6
4/6
5/6
6/6
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种半挂车空悬车轴与前支架连接装置.pdf

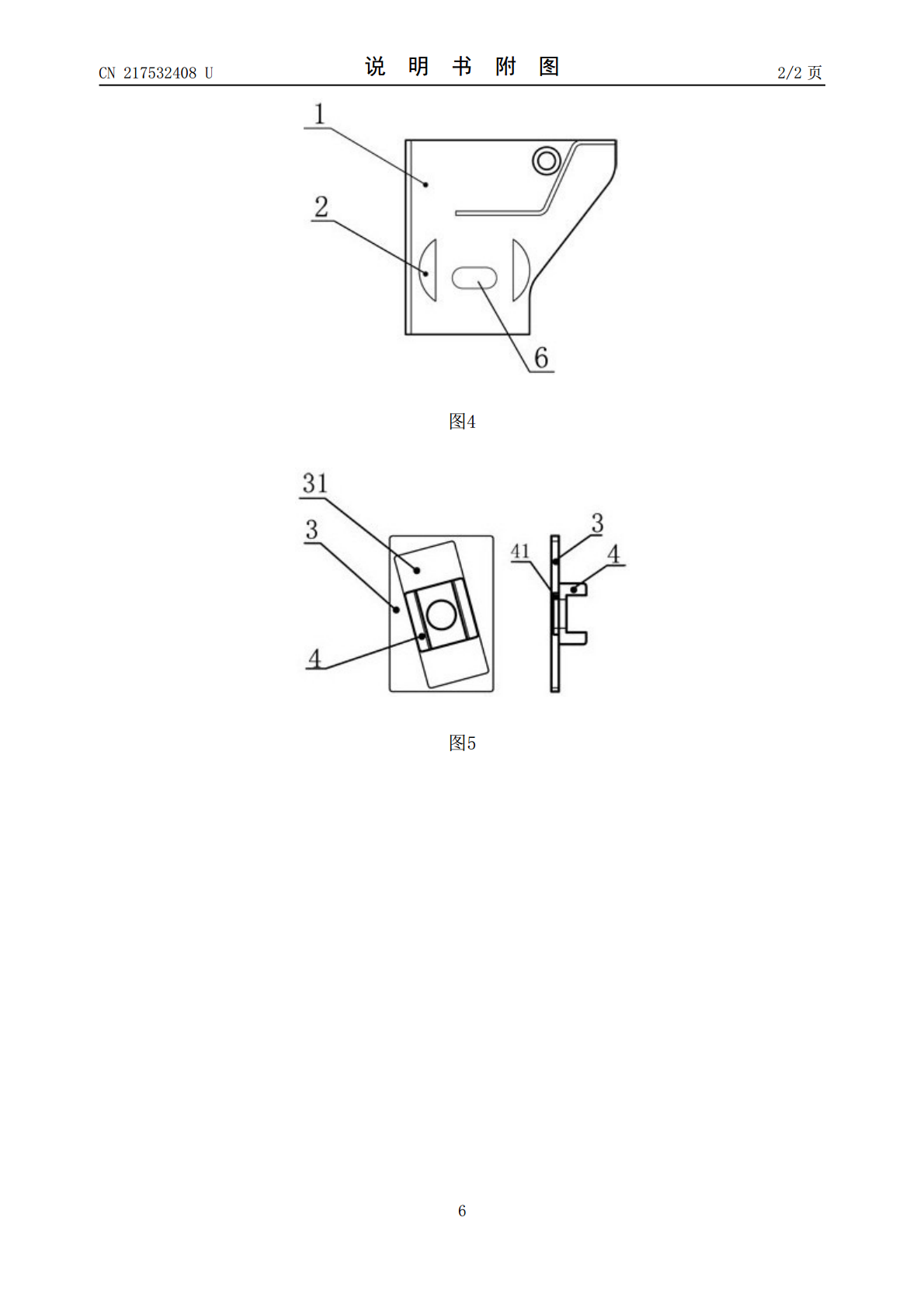

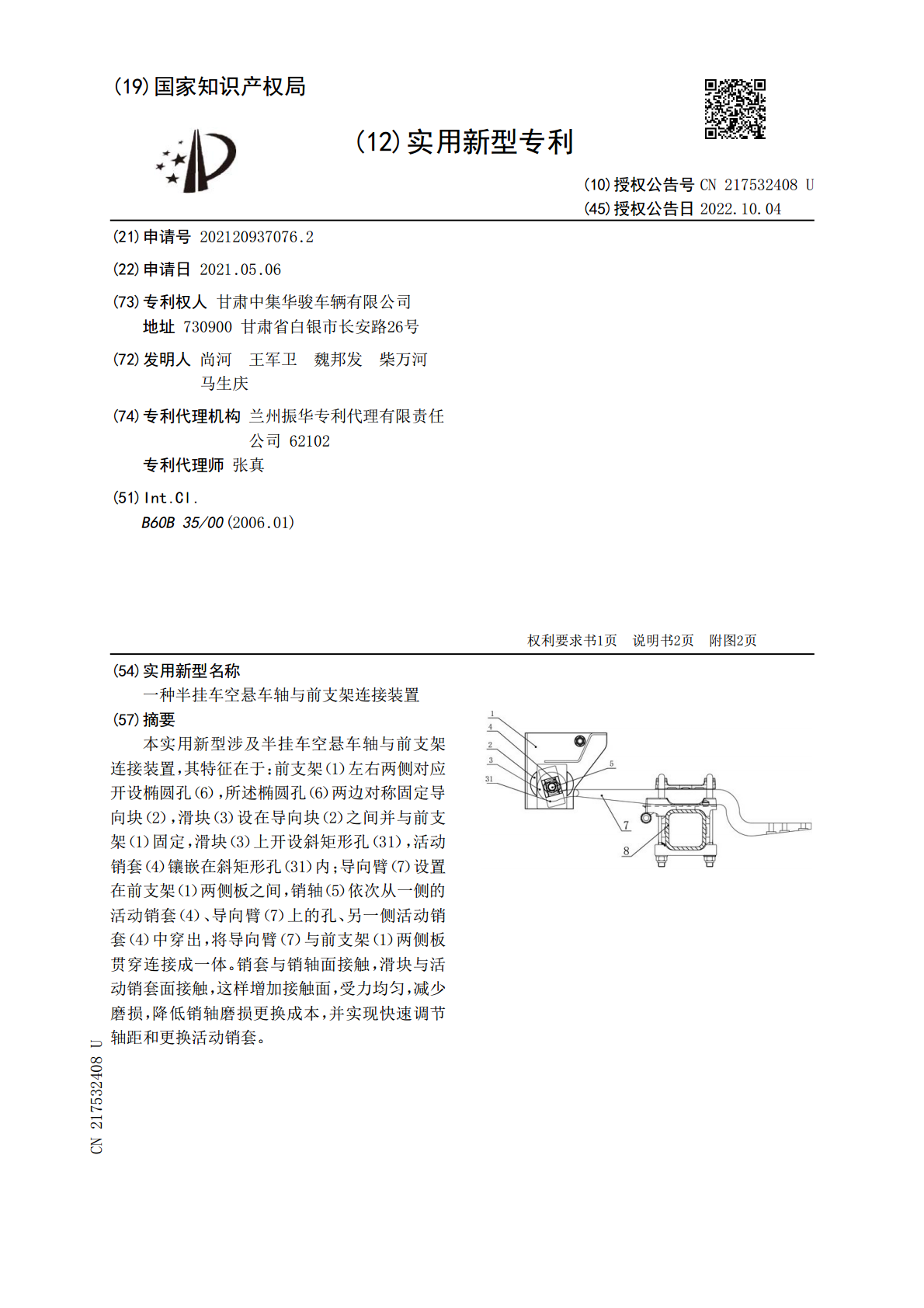

本实用新型涉及半挂车空悬车轴与前支架连接装置,其特征在于:前支架(1)左右两侧对应开设椭圆孔(6),所述椭圆孔(6)两边对称固定导向块(2),滑块(3)设在导向块(2)之间并与前支架(1)固定,滑块(3)上开设斜矩形孔(31),活动销套(4)镶嵌在斜矩形孔(31)内;导向臂(7)设置在前支架(1)两侧板之间,销轴(5)依次从一侧的活动销套(4)、导向臂(7)上的孔、另一侧活动销套(4)中穿出,将导向臂(7)与前支架(1)两侧板贯穿连接成一体。销套与销轴面接触,滑块与活动销套面接触,这样增加接触面,受力均匀
2023-05-12
10
298KB
一种半挂车轴校直装置.pdf
本发明公开了一种半挂车轴校直装置。它包括用于支撑轴管的两块具有支撑位的受力支撑板，两块受力支撑板的支撑位处均设置有一组浮动滚珠装置，轴管的两端能够支撑在两组浮动滚珠装置上，每组浮动滚珠装置处均具有支撑面，轴管在非压状态下能够利用浮动滚珠装置的支撑进行轴向移动或者环向转动，轴管在受压状态下能够使两组浮动滚珠装置向下运动由两组浮动滚珠装置对轴管的环向位置进行限位的同时靠压在两个支撑面上进行校直作业。优点是：大大降低了操作者的体力消耗，大大提高了生产效率，尤其是能够有序衔接其它工序，保证了整体生产效率，突破了整
2023-05-28
10
334KB
一种后悬前吊耳支架钻孔装置.pdf
本实用新型公开了一种后悬前吊耳支架钻孔装置,包括装置主体,装置主体的下端与支撑柱连接,支撑柱与支撑板连接,支撑板的下端设置有多个移动轮,夹持机构包括夹持上板和夹持下板,装置主体内设置有供夹持上板上下移动的移动槽,夹持下板与移动槽固定连接,夹持上板与夹持动力件连接,夹持气缸与装置主体固定连接,夹持气缸的推动部与夹持上板固定连接,钻孔机构包括固定板件,固定板件与装置主体固定连接,还包括移动板件,固定板件上设置有供移动板件进行调节的调节槽,还包括推动杆,推动杆上端与连接板固定连接,连接板通过弹力件一与移动板件连
2023-05-12
10
438KB
一种半挂车轴偏角检测的装置及方法.pdf

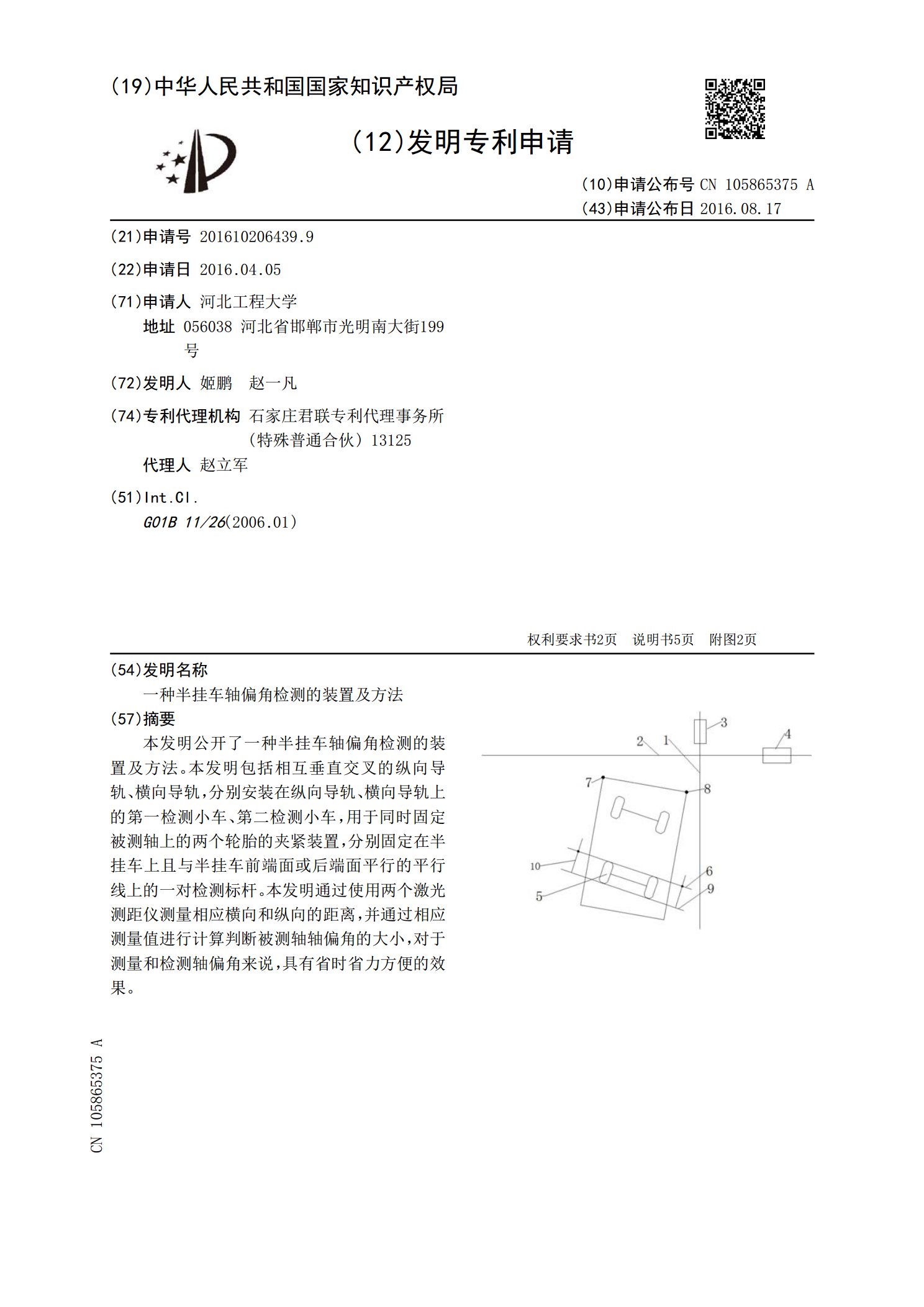

本发明公开了一种半挂车轴偏角检测的装置及方法。本发明包括相互垂直交叉的纵向导轨、横向导轨，分别安装在纵向导轨、横向导轨上的第一检测小车、第二检测小车，用于同时固定被测轴上的两个轮胎的夹紧装置，分别固定在半挂车上且与半挂车前端面或后端面平行的平行线上的一对检测标杆。本发明通过使用两个激光测距仪测量相应横向和纵向的距离，并通过相应测量值进行计算判断被测轴轴偏角的大小，对于测量和检测轴偏角来说，具有省时省力方便的效果。
2023-09-04
10
451KB
一种挂接方便的半挂车连接装置.pdf
本发明涉及半挂车连接技术领域，具体涉及一种挂接方便的半挂车连接装置，包括第一安装板和第二安装板，第一安装板和第二安装板之间设有活动板，第二安装板的一侧设有支撑架，支撑架为U形结构，支撑架和第二安装板通过转动器连接，活动板上开设有插孔，支撑架上开设有第一贯穿孔和第二贯穿孔，支撑架的上方设有升降板，升降板的底部固定连接有定位柱，定位柱贯穿第一贯穿孔和第二贯穿孔，且定位柱贯穿插孔，定位柱的外部套设有第一拉伸弹簧，第一拉伸弹簧的两端分别与支撑架和升降板固定连接；不需要精准调节第一安装板和第二安装板之间的距离，即可
2023-05-30
10
774KB
