内容提供者
一种低温用不饱和聚酯砂浆及其制备方法.pdf
2023-05-10
10金币
343KB
8页
努力****甲寅
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种低温用不饱和聚酯砂浆及其制备方法.pdf

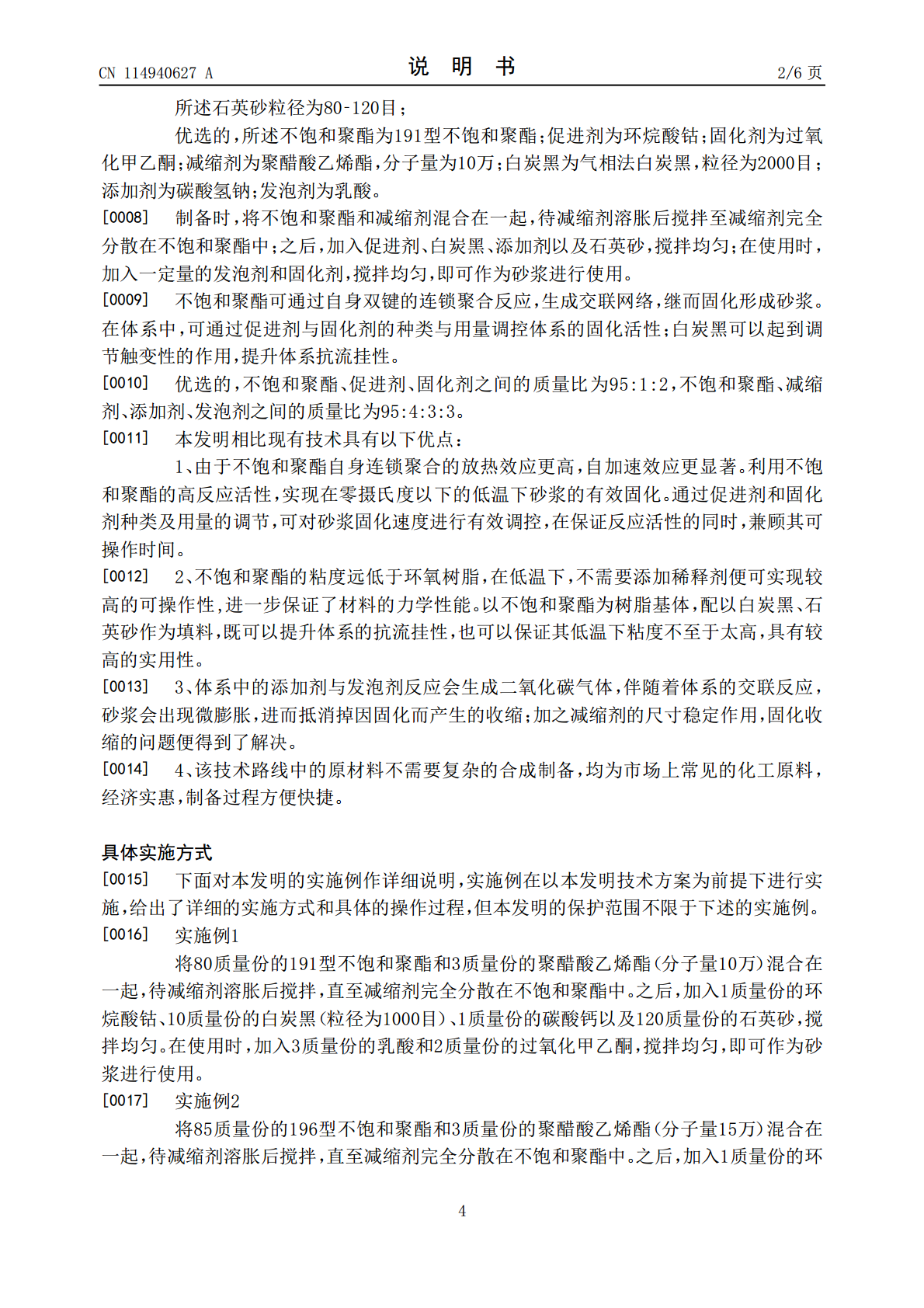

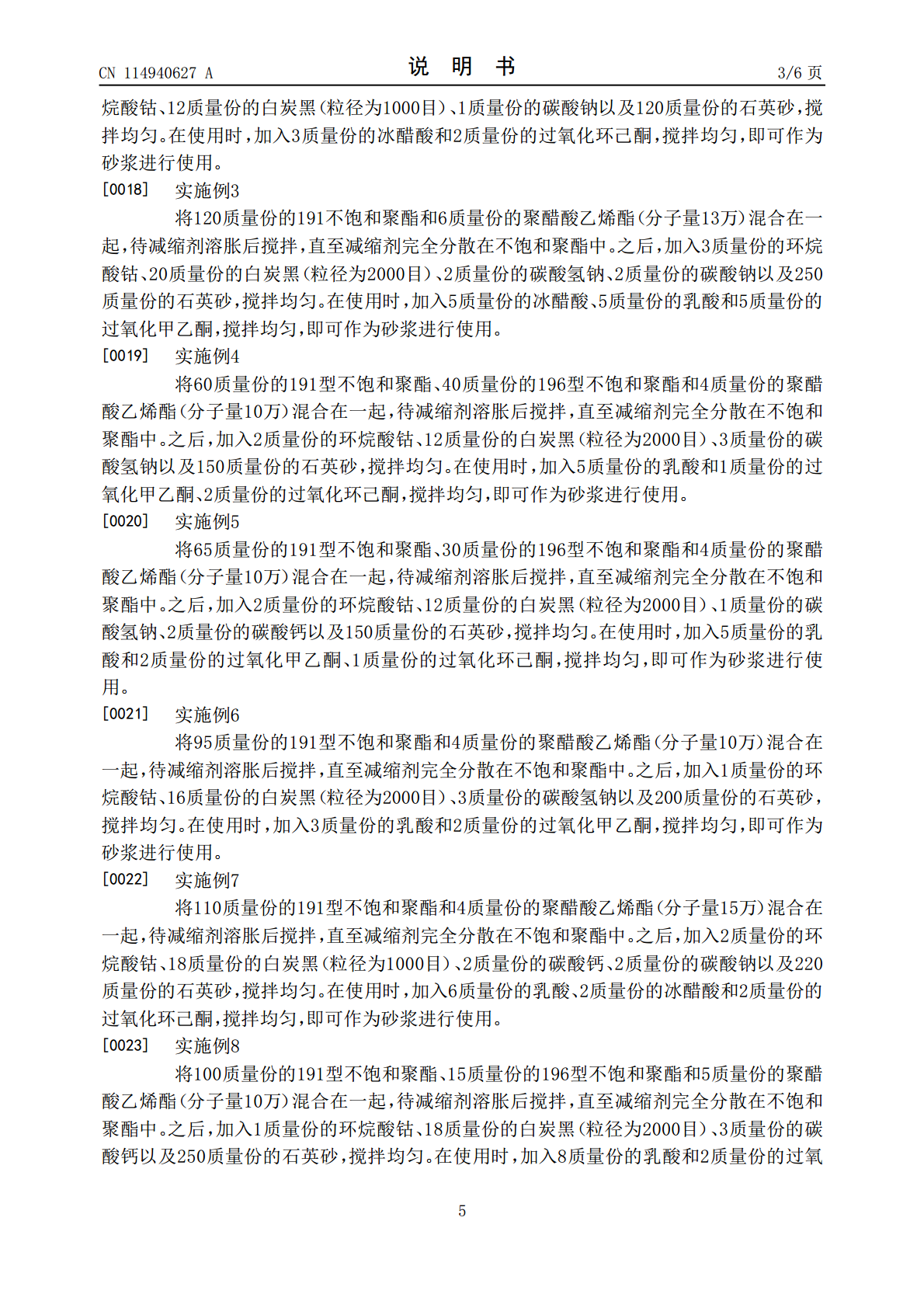

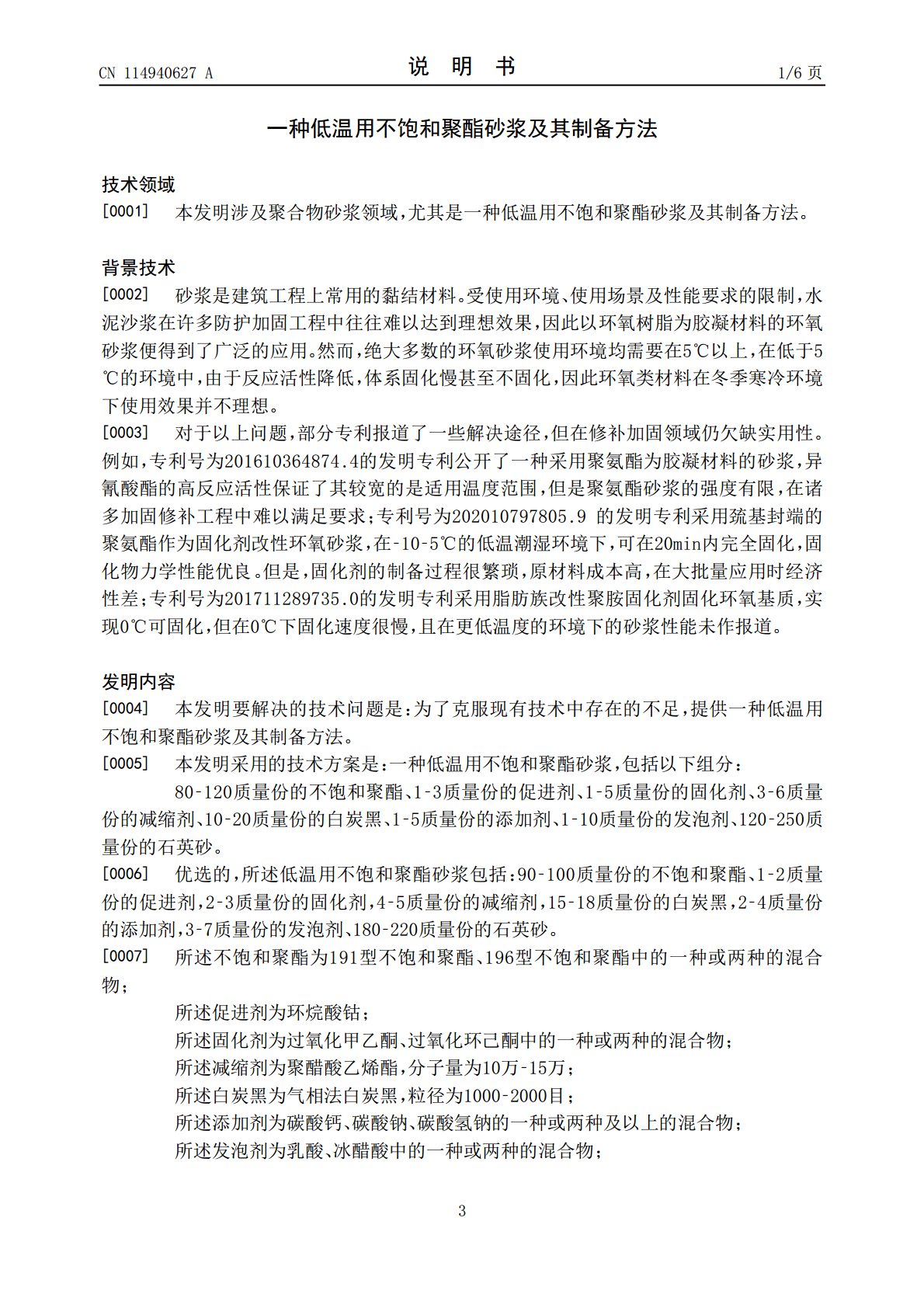

本发明涉及一种低温用不饱和聚酯砂浆及其制备方法,包括以下组分:80?120质量份的不饱和聚酯、1?3质量份的促进剂、1?5质量份的固化剂、3?6质量份的减缩剂、10?20质量份的白炭黑、1?5质量份的添加剂、1?10质量份的发泡剂、120?250质量份的石英砂。制备时,将不饱和聚酯和减缩剂混合在一起,待减缩剂溶胀后搅拌至减缩剂完全分散在不饱和聚酯中,之后,加入促进剂、白炭黑、添加剂以及石英砂,搅拌均匀;在使用时,加入一定量的发泡剂和固化剂,搅拌均匀,即可作为砂浆进行使用。不饱和聚酯可通过自身双键的连锁聚合
2023-05-10
10
343KB
一种饱和聚酯树脂及其制备方法.pdf
本发明公开了一种适用低温和紫外光固化粉末涂料用饱和聚酯树脂及其制备方法。本发明聚酯树脂其原料及质量份为：多元醇25‑40份、芳香多元酸35‑45份、支化剂0‑2份、酸解剂0‑5份、酯化催化剂0.03‑0.5份、E‑12环氧树脂10‑35份、固化促进剂0‑1份、抗氧剂0.03‑1份；该聚酯树脂适用于低温和紫外光固化粉末涂料，具备合适的玻璃化转变温度。制备的粉末涂料机械性能和普通的聚酯树脂接近，由于采用低温和紫外光固化，流平等级好，具备节约能源的优势。
2023-05-27
10
500KB
一种不饱和生物基聚酯酰胺及其制备方法.pdf
一种不饱和聚酯酰胺及其制备方法，使用来源于可再生资源的脂肪族二元醇、脂肪族二元胺、脂肪族饱和二元酸和不饱和二元酸为原料，通过直接缩聚的方法合成了数均分子量在19365～29452之间，重均分子量在39961～61214之间的不饱和脂肪族聚酯酰胺。本发明原料不依赖化石资源，制备工艺简单，还可通过进一步交联提高材料性能。
2023-06-14
10
746KB
可固化的不饱和结晶聚酯粉末及其制备方法.pdf
一种制备不饱和聚酯微粒的方法，其包含：在挤出机中熔融混合不饱和聚酯和油；用有机溶剂洗涤所述微粒以减少油量；和除去所述有机溶剂以形成所述微粒。
2023-12-04
10
1.5MB
一种聚酯材料的制备方法、聚酯薄膜及其制备方法.pdf
本发明涉及一种聚酯材料的制备方法、聚酯薄膜及其制备方法，属于太阳能电池背板膜用聚酯薄膜技术领域。解决现有耐阻燃性和耐湿热性差问题，提供一种聚酯薄膜，所述聚酯薄膜包括表面层一、芯层和表面层二，所述芯层含聚酯切片和母料聚酯切片，所述芯层还含有改性高耐湿热阻燃聚酯材料通过在催化剂作用下，使精对苯二甲酸和二元醇进行酯化反应，反应结束后，进行预缩聚反应；当特性粘度达到0.20～0.30g/dl时，加反应型磷系阻燃剂，提高真空进行缩聚反应；当特性粘度达到0.50～0.65g/dl时，加入扩链剂ADR和抗水解剂芳族聚碳
2023-06-14
10
799KB
