封装膜层、显示面板及制作方法.pdf

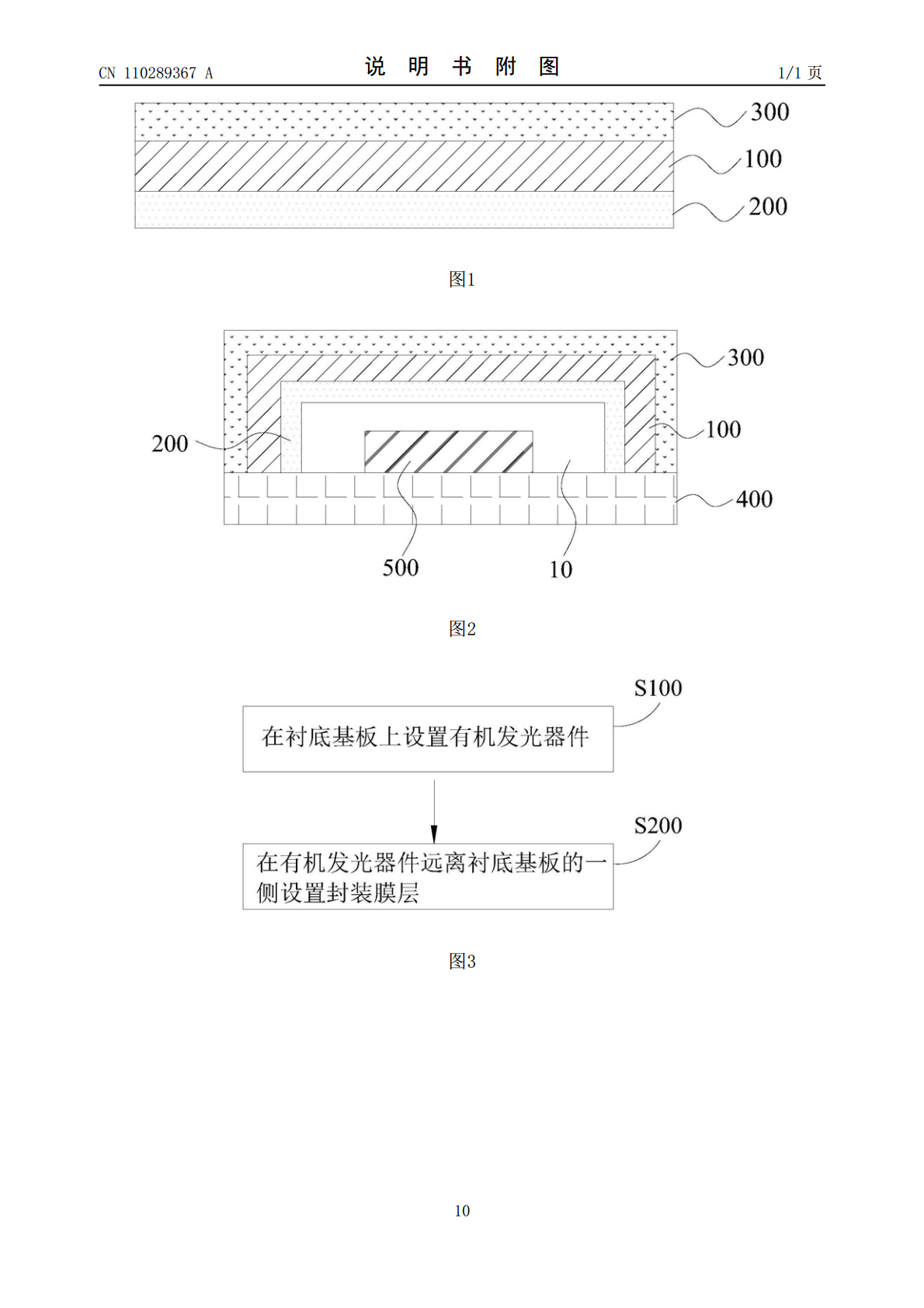

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110289367A(43)申请公布日2019.09.27(21)申请号201910547593.6(22)申请日2019.06.24(71)申请人京东方科技集团股份有限公司地址100015北京市朝阳区酒仙桥路10号申请人重庆京东方光电科技有限公司(72)发明人蔡鹏王洋王纯杰王兴明李官正(74)专利代理机构北京清亦华知识产权代理事务所(普通合伙)11201代理人赵天月(51)Int.Cl.H01L51/52(2006.01)H01L51/56(2006.01)H01L27/32(2006.01)权利要求书1页说明书7页附图1页(54)发明名称封装膜层、显示面板及制作方法(57)摘要本发明公开了封装膜层、显示面板及制作方法。该封装膜层包括：封装基板；亲水膜层，亲水膜层设置在封装基板的一侧；疏水膜层，疏水膜层设置在封装基板远离亲水膜层的一侧，亲水膜层和疏水膜层均包括微介孔材料，疏水膜层的微介孔材料远离封装基板一侧的表面具有低表面能物质。亲水膜层可以很好的吸附封装膜层内部残留或产生的水氧，起到很好的干燥作用，疏水膜层可以很好的隔绝外部的水氧，由此，使得该封装膜层具有良好的隔绝水氧的作用，提升应用该封装膜层的有机发光显示面板的使用寿命以及显示品质。CN110289367ACN110289367A权利要求书1/1页1.一种封装膜层，其特征在于，包括：封装基板；亲水膜层，所述亲水膜层设置在所述封装基板的一侧；疏水膜层，所述疏水膜层设置在所述封装基板远离所述亲水膜层的一侧，所述亲水膜层和所述疏水膜层均包括微介孔材料，所述疏水膜层的微介孔材料远离所述封装基板一侧的表面具有低表面能物质。2.根据权利要求1所述的封装膜层，其特征在于，所述微介孔材料包括具有微孔或介孔结构的二氧化硅、二氧化钛以及碳纳米管的至少之一。3.根据权利要求1所述的封装膜层，其特征在于，所述亲水膜层和所述封装基板之间，以及所述疏水膜层和所述封装基板之间均具有粘结剂。4.根据权利要求3所述的封装膜层，其特征在于，所述粘结剂包括含有邻苯二酚侧链的物质。5.根据权利要求4所述的封装膜层，其特征在于，所述粘结剂包括多巴胺。6.根据权利要求1-5任一项所述的封装膜层，其特征在于，所述封装基板包括刚性基板或者柔性基板。7.一种显示面板，其特征在于，包括：衬底基板；有机发光器件，所述有机发光器件设置在所述衬底基板上；封装膜层，所述封装膜层为权利要求1-6任一项所述的，所述封装膜层与所述衬底基板限定出密闭空间，所述有机发光器件设置在所述密闭空间内，且所述封装膜层中的亲水膜层靠近所述有机发光器件设置。8.一种制作显示面板的方法，其特征在于，包括：在衬底基板上设置有机发光器件；在所述有机发光器件远离所述衬底基板的一侧设置封装膜层，所述封装膜层与所述衬底基板限定出密闭空间，所述有机发光器件设置在所述密闭空间内，所述封装膜层包括封装基板、亲水膜层以及疏水膜层，所述亲水膜层设置在所述封装基板的一侧，所述疏水膜层设置在所述封装基板远离所述亲水膜层的一侧，所述亲水膜层和所述疏水膜层均包括微介孔材料，所述疏水膜层的微介孔材料远离所述封装基板一侧的表面具有低表面能物质。9.根据权利要求8所述的方法，其特征在于，所述亲水膜层是通过粘结剂固定在所述封装基板上的，所述粘结剂包括含有邻苯二酚侧链的物质。10.根据权利要求8所述的方法，其特征在于，所述疏水膜层是通过以下步骤形成的：利用粘结剂将微介孔材料固定在所述封装基板远离所述有机发光器件的一侧，形成疏水膜层粗坯；利用低表面能物质对所述疏水膜层粗坯进行修饰，获得所述疏水膜层，所述粘结剂包括含有邻苯二酚侧链的物质。2CN110289367A说明书1/7页封装膜层、显示面板及制作方法技术领域[0001]本发明涉及显示技术领域，具体地，涉及封装膜层、显示面板及制作方法。背景技术[0002]有机发光显示装置具有轻薄、主动发光、宽视角、快速响应、能耗低、低温和抗震性能优异以及可实现柔性显示等优点。有机发光显示装置中的有机发光器件(OLED)的阴极通常采用化学性质较为活泼的金属材质，上述金属材质容易与水氧发生反应，且水氧还会与有机发光器件中的有机材料层及电荷传输层发生化学反应，影响有机发光器件的正常工作。因此，目前的有机发光显示装置中通常需要设置封装膜层对有机发光器件进行封装，以对外部的水氧进行隔绝。然而发明人发现，目前的封装膜层仍有待改进，以进一步提高有机发光器件的使用寿命。发明内容[0003]本发明旨在至少一定程度上缓解或解决上述提及问题中至少一个。[0004]在本发明的一个方面，本发明提出了一种封装膜层。该封装膜层包括：封装基板；亲水膜层，所述亲水膜层设置在所述封装基板的一侧；疏水膜层，所述疏水膜
