钻片绣机头的吸杆驱动离合装置.pdf

一种钻片绣机头的吸杆驱动离合装置，包括有压杆机构；传动轮以及连杆；其特征在于：压杆机构包括有压杆、第一气缸和驱动块，传动轮的侧面开设有一凸轮槽，该凸轮槽的轮廓曲线包括有内圆以及偏心设置的外圆，凸轮槽在位于内圆和外圆的最大间隙之间还设置有月牙形凸块；连杆的一端铰接在驱动块上，另一端设置有滑块，该滑块可紧贴凸轮槽的内圆或外圆运动。与现有技术相比，本发明的压杆机构通过连杆和开设有凸轮槽的传动轮相配合来实现对吸杆的驱动，压杆驱动吸杆向下的作用力不是由气缸直接驱动，而是通过凸轮槽的轮廓线施加在连杆上的反作用力而实现

2023-10-22

10

648KB

可变换机头驱动方式的离合装置.pdf

本发明涉及一种可变换机头驱动方式的离合装置，可广泛应用于使用光电跟踪机头的数控切割机床上。它采用了偏心轮机构，以实现驱动齿轮与齿条的啮合和离开，从而能够简单快捷地实现机头的位移需求。本发明操作方便，轻巧，既节约能源又节省了辅助时间。

2023-10-20

10

339KB

离合驱动式晶钻磨抛装置.pdf

本发明公开了离合驱动式晶钻磨抛装置，具有磨抛轮和放置台，磨抛轮与第一转轴连接，放置台可水平移动设置，还包括放置台驱动机构，放置台驱动机构可升降设置，当放置台驱动机构上升时，放置台驱动机构与放置台联动连接，并带动放置台旋转和上升，当放置台驱动机构下降时，放置台驱动机构与放置台分离。采用上述技术方案，既可以让放置台驱动机构与放置台连接，控制放置台的升降和旋转，与磨抛轮配合对晶钻进行磨抛加工，在该工位完成磨抛加工后，又可以使放置台驱动机构与放置台分离，单独控制放置台水平移动至下一个磨抛工位，进行下一步的磨抛作业

2023-08-29

10

615KB

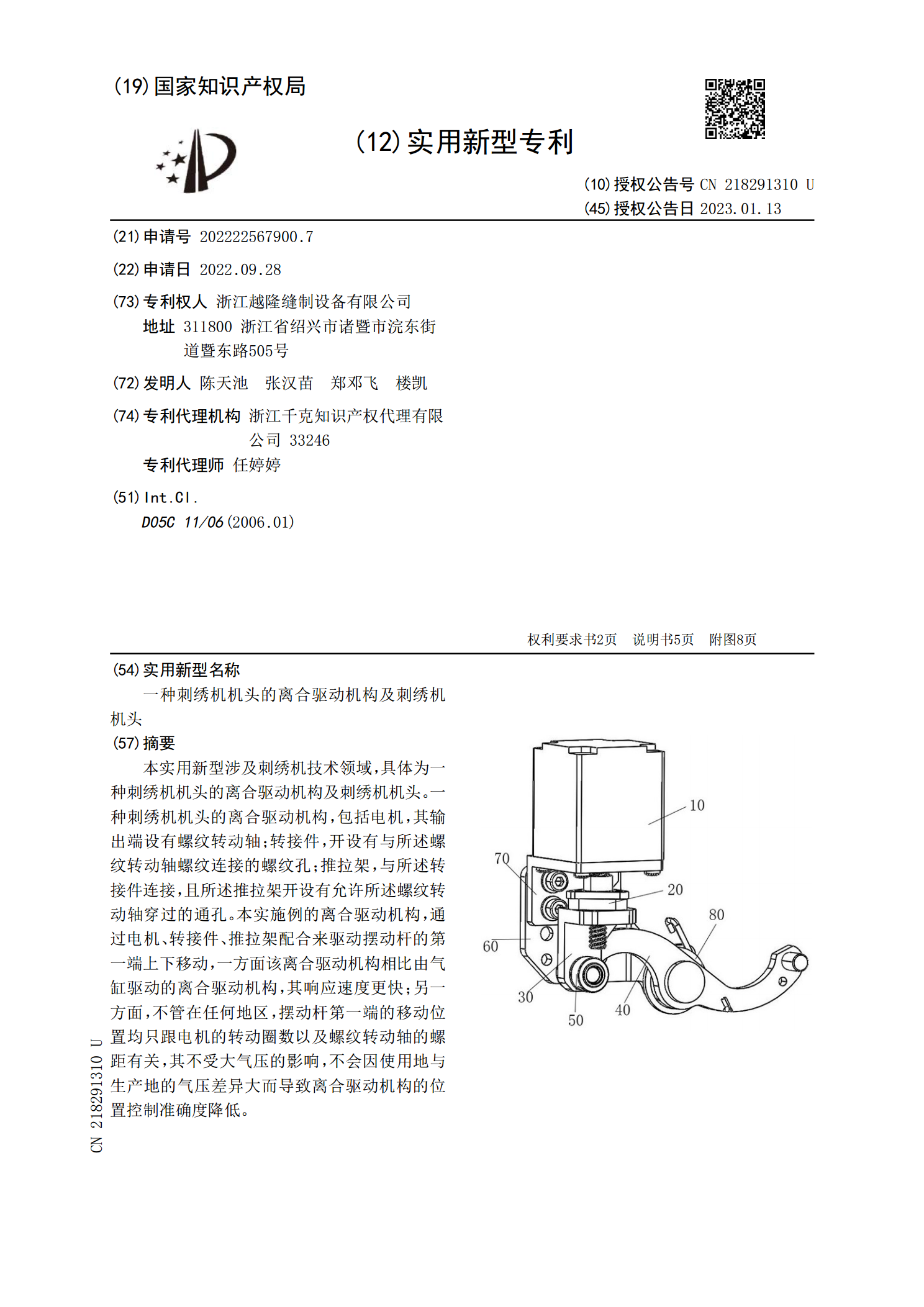

一种刺绣机机头的离合驱动机构及刺绣机机头.pdf

本实用新型涉及刺绣机技术领域,具体为一种刺绣机机头的离合驱动机构及刺绣机机头。一种刺绣机机头的离合驱动机构,包括电机,其输出端设有螺纹转动轴;转接件,开设有与所述螺纹转动轴螺纹连接的螺纹孔;推拉架,与所述转接件连接,且所述推拉架开设有允许所述螺纹转动轴穿过的通孔。本实施例的离合驱动机构,通过电机、转接件、推拉架配合来驱动摆动杆的第一端上下移动,一方面该离合驱动机构相比由气缸驱动的离合驱动机构,其响应速度更快;另一方面,不管在任何地区,摆动杆第一端的移动位置均只跟电机的转动圈数以及螺纹转动轴的螺距有关,其不

2023-04-26

10

605KB

离合驱动装置.pdf

本发明公开了一种离合驱动装置，包括驱动电机和离合传动机构；离合传动机构包括架体、转动设置在架体上的蜗杆、固定设置在蜗杆上的皮带轮、与蜗杆适配的涡轮、第一单向超越离合器、第一传动轴、第二单向超越离合器、第二传动轴；第一单向超越离合器和第二单向超越离合器设置在涡轮的轴孔内；第一传动轴插设在第一单向超越离合器的安装孔中；第二传动轴插设在第二单向超越离合器的安装孔中；第一单向超越离合器和第二单向超越离合器的锁止方向相反；驱动电机正向转动时通过第一单向超越离合器带动第一传动轴和第一主动联轴部转动；驱动电机反向转动时

2023-09-03

10

1.9MB
