铆接工装及使用该铆接工装安装锥齿轮组件的方法.pdf
一种铆接工装及使用该铆接工装安装锥齿轮组件的方法，属于装配设备及使用该设备方法技术领域，其通过若干个导柱将上、下模板连接，使上模板可在导柱上上下滑动，通过在上模上设置若干个压头，在下模上加工若干个与轮毂的第一铆接孔分布及数量相同的第一凹窝，使用时将锥齿轮组件放置在上、下模之间，使其上安装的两组铆钉与各压头及各第一凹窝位置相对应，通过下压上模板，使两组铆钉分别压在相应的压头与第一凹窝之间，实现铆接，将轮毂与大锥齿轮连接在一起，该铆接工装结构简单，用其安装锥齿轮组件，一次可以铆接至少两个铆钉，可以保证安装质量
2023-10-19
10
2.6MB
用于铆接折叠展开类航天产品的铆接工装及铆接方法.pdf
本发明涉及一种用于铆接折叠展开类航天产品的铆接工装及铆接方法，属于航空航天技术领域，解决了现有技术铆接过程中产品的多处转动机构相对位置的准确性难以控制，导致转动机构运动卡涩的问题。该用于铆接折叠展开类航天产品的铆接工装包括模拟接头、垫块组、驱动杆和定位件；模拟接头用于固定产品的主体，以确定主体的相对位置；垫块组用于支撑和约束产品的主体和副体；驱动杆用于模拟动力元件，通过旋转驱动杆带动副体转动；模拟接头和产品的主体通过定位件连接。本发明满足折叠展开机构运动过程中的稳定性和可靠性要求，同时提高铆接一次合格率，
2023-06-02
10
477KB
铆接螺母组件及该螺母组件的使用方法.pdf
本发明提供了一种铆接螺母组件，包括铆接螺母和用以与所述铆接螺母配合的螺栓，所述铆接螺母包括螺母头和铆接部，所述螺母头靠近所述铆接部的一端设有内螺纹，所述螺母背离所述铆接部的一端设有自攻部，所述螺栓包括螺栓头和螺栓杆，所述螺栓杆远离所述螺栓头的一端设有自攻螺纹，所述螺栓杆在位于所述螺栓头和所述自攻螺纹之间设有普通螺纹。本发明的的铆接螺母组件，利用所述螺栓上的自攻螺纹在所述螺母头的自攻部自攻出螺纹，并利用普通螺纹与自攻出的螺纹相啮合，从而减小啮合缝隙，提高抗震效果；在自攻部之前设置内螺纹可以起到导向作用，更方
2023-10-25
10
352KB

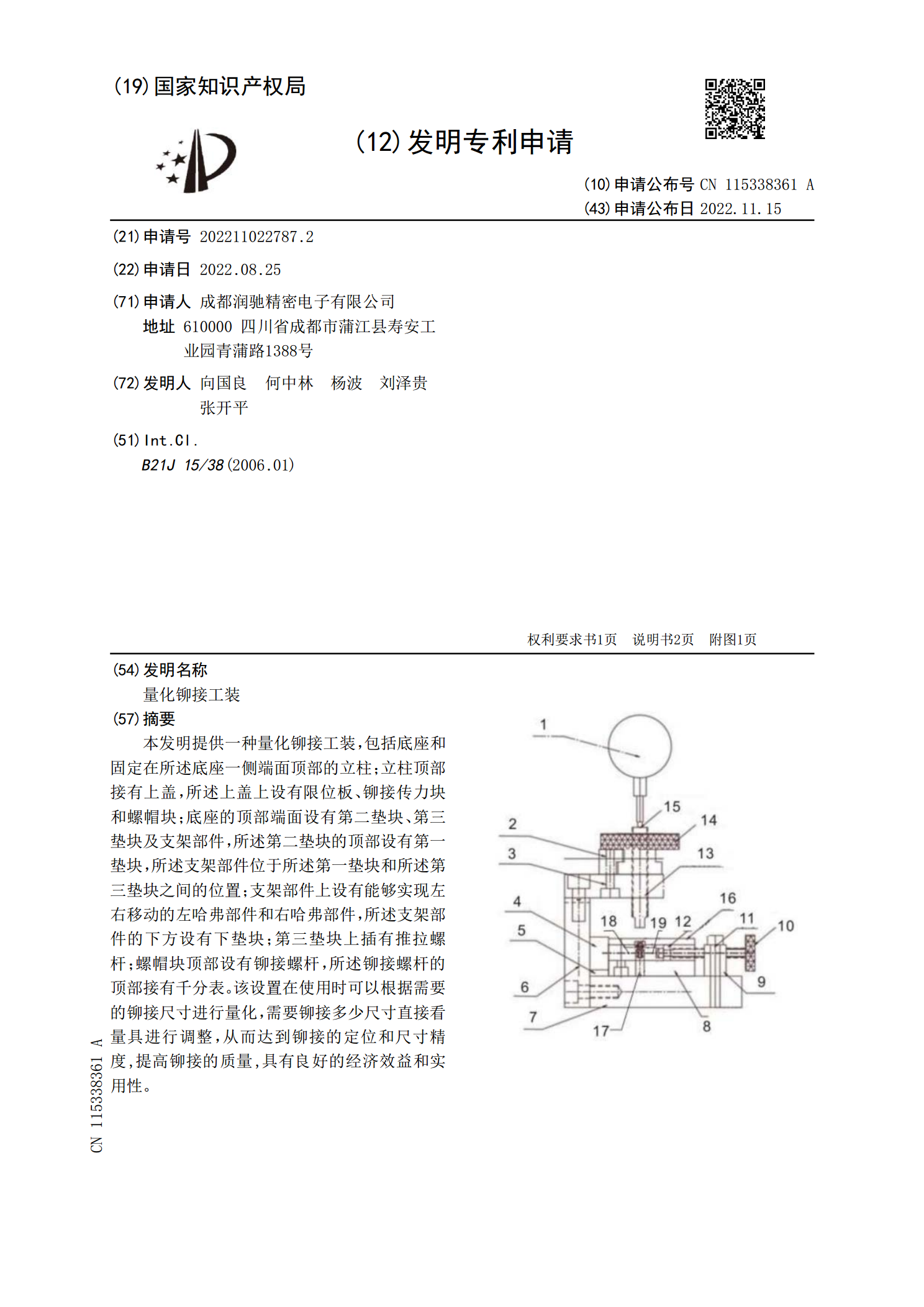

量化铆接工装.pdf
本发明提供一种量化铆接工装，包括底座和固定在所述底座一侧端面顶部的立柱；立柱顶部接有上盖，所述上盖上设有限位板、铆接传力块和螺帽块；底座的顶部端面设有第二垫块、第三垫块及支架部件，所述第二垫块的顶部设有第一垫块，所述支架部件位于所述第一垫块和所述第三垫块之间的位置；支架部件上设有能够实现左右移动的左哈弗部件和右哈弗部件，所述支架部件的下方设有下垫块；第三垫块上插有推拉螺杆；螺帽块顶部设有铆接螺杆，所述铆接螺杆的顶部接有千分表。该设置在使用时可以根据需要的铆接尺寸进行量化，需要铆接多少尺寸直接看量具进行调整
2023-07-16
10
267KB
内啮合齿轮的铆接方法、用于该方法的铆接夹具、及内啮合齿轮.pdf
一种铆接夹具，所述铆接夹具用于将凸缘的轴线方向上的两端的至少一端上设置的铆接部铆接到内啮合齿轮的轴线方向上的两端的至少一端上形成的被铆接部，所述内啮合齿轮被压入构成差动组件的差动齿轮箱的凸缘的外周上。沿着内啮合齿轮的内周缘形成有多个缺口。铆接夹具包括：为了向内啮合齿轮的轴线方向推压铆接部而相对于内啮合齿轮的半径方向以规定角度倾斜的倾斜部；以及与多个缺口相对应地从倾斜部突出的多个突起。
