高考物理一轮复习 课时规范练23 电场能的性质（含解析）-人教版高三全册物理试题.docx

课时规范练23电场能的性质
1.

(电势电势能)(2019·安徽皖南地区入学摸底)如图为某一电场的电场线,M、N、P为电场线上的三个点,M、N是同一电场线上两点。下列判断不正确的是()
A.只受电场力作用时,同一负电荷在N点的加速度最大
B.M、N、P三点中N点的电势最高
C.正电荷从M点自由释放,电荷不可能沿电场线运动到N点
D.只受电场力作用时,同一正电荷在M点的电势能大于在N点的电势能
2.

(电场线等势面运动轨迹)如图所示,实线代表某匀强电场的三条电场线,带电粒子在电场中仅在电场力作用下的沿虚线从a运动到b,运动轨迹ab为一条抛物线,则下列判断正确的是()
A.电场的方向由N指向M
B.带电粒子从a运动到b,粒子的动能减小
C.该带电粒子一定带正电
D.如果另放某带负电的检验电荷,它在M点的电势能一定小于它在N的电势能
3.

(电场线等势面运动轨迹)(2019·广西西乡塘区期中)如图所示,虚线是某静电场的一簇等势线,边上标有电势的值。一带电粒子只在电场力作用下恰能沿图中的实线从A经过B运动到C。下列判断正确的是()
A.粒子一定带负电
B.A处电场强度大于C处电场强度
C.粒子在A处的电势能大于在C处的电势能
D.粒子从A到B电场力所做的功大于从B到C电场力所做的功
4.(电场中图象问题)(2019·湖南怀化一模)如图甲所示,Q1、Q2是两个固定的点电荷,一个带负电的试探电荷仅在电场力作用下以初速度v0沿两点电荷连线的中垂线从a点向上运动,其v-t图象如图乙所示。下列说法正确的是()

A.两点电荷一定都带正电,但电荷量不一定相等
B.两点电荷一定带正电,0~t2时间内试探电荷所经过的各点电场强度越来越大
C.t1、t3两时刻试探电荷在同一位置
D.t2时刻试探电荷的电势能最大,试探电荷所在处电场的电势最高
5.

(电场中图象问题)(2019·江西临川模拟)在某孤立点电荷的电场中,规定无限远处电势为零,则电场中任意点的电势φ与该点到点电荷的距离r的关系图象如图所示。电场中a、c两点电场强度大小之比为k1,b、d两点电场强度大小之比为k2;带电粒子从a点移到b点电场力做功为W1,从c点移到d点电场力做功为W2,下列说法正确的是()
A.k1∶k2=1∶1 B.k1∶k2=1∶4
C.W1∶W2=1∶1 D.W1∶W2=1∶4
6.

(多选)(电场中图象问题)(2019·河北隆化月考)真空中相距为3a的两个点电荷M、N分别固定于x轴上x1=0和x2=3a的两点,在两者连线上各点的电场强度随x变化的关系如图所示,选沿x轴正方向为正方向,则以下判断正确的是()
A.点电荷M、N一正一负
B.M、N所带电荷量的绝对值之比为4∶1
C.沿x轴从0到3a电势逐渐降低
D.将一个正点电荷沿x轴从0.5a移动到2.4a,该电荷的电势能先减小后增大
7.

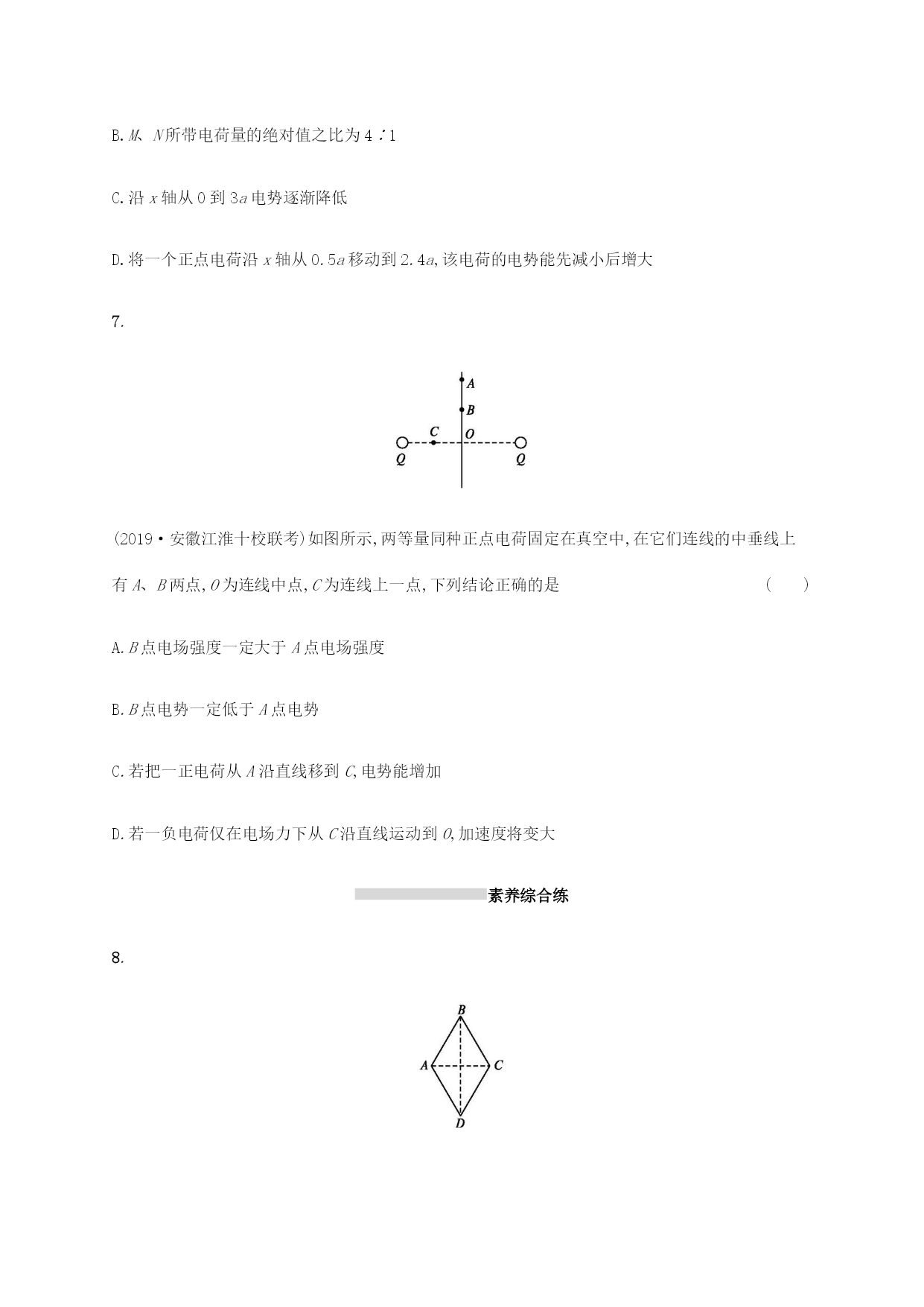

(2019·安徽江淮十校联考)如图所示,两等量同种正点电荷固定在真空中,在它们连线的中垂线上有A、B两点,O为连线中点,C为连线上一点,下列结论正确的是 ()
A.B点电场强度一定大于A点电场强度
B.B点电势一定低于A点电势
C.若把一正电荷从A沿直线移到C,电势能增加
D.若一负电荷仅在电场力下从C沿直线运动到O,加速度将变大
素养综合练
8.

(多选)(2019·安徽合肥模拟)如图所示,某匀强电场中A、B、C、D四点构成一个菱形,对角线AC=12cm,BD=16cm,一个质子从A移到B,电场力做了24eV的功;一个电子从A移到C,克服电场力做了24eV的功。其中A点的电势为零,则下列说法正确的是()
A.D点的电势φD=0
B.D点的电势φD=-24V
C.电场强度E=250N/C
D.电场强度E=200N/C
9.

(多选)(2019·天津模拟)如图所示,在两等量异种点电荷的电场中,MN为两电荷连线的中垂线,a、b、c三点所在的直线平行于两电荷的连线,且a和c关于MN对称,b点位于MN上,d点位于两电荷的连线上,以下判断正确的是()
A.b点与d点电场强度方向相同
B.a点和c点电势相同
C.a、b两点间的电势差等于b、c两点间的电势差
D.带正电的试探电荷在a点的电势能大于在c点的电势能
10.

(多选)(2019·广东肇庆二模)如图所示,一带电粒子在匀强电场中只受电场力而运动,经过一平面直角坐标系中的a、O、b三点时的动能分别为10eV、4eV、12eV,下列说法正确的有()
A.该电场方向一定与xOy平面平行
B.该电场场强大小为2002V/m
C.O点是该粒子轨迹上电势能最高的点
D.该粒子轨迹为抛物线
11.(多选)(2019·福建厦门二模)如图(a)所示,点电荷M、N固定于光滑绝缘水平桌面上,其连线的中垂线上有A、B、C三点。一带电量为+q的小球自A
