一种吊机提升机构及扶正导向装置.pdf
2023-10-15
10金币
629KB
9页
雨巷****可歆
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种吊机提升机构及扶正导向装置.pdf
本发明涉及深水海洋石油钻井技术领域，具体涉及一种吊机提升机构及扶正导向装置。本发明包括：由第一齿轮、提升液压马达、提升杆、齿条组成的提升导向机构，由防倾翻部件、移动小车、行走导向装置、小车行走液压马达组成的行走机构；所述提升导向机构采用齿轮啮合齿条传动的原理，再加上安装有所述扶正导向装置框架，相比以前对隔水管的吊装都用钢绳吊装，其刚性更大、稳定性更佳，克服了深水浮式海洋钻井平台、钻井船工作环境下吊装时隔水管晃动、下放时定位不精确的问题。
2023-10-15
10
629KB
吊具扶正装置.pdf
本发明属于输送机械技术领域，涉及一种吊具扶正装置，包括支架，所述支架底部固定扶正轨，扶正轮支架上转动设置两个扶正轮，两个扶正轮呈竖直方向布置，两个扶正轮分置于扶正轨的轨道上下两侧，所述扶正轨两端分别设置一个出入导向口。本发明产品结构简单、合理，通过两个上下布置的扶正轮可以有效提高扶正的稳当性，运行过程中不会出现明显的晃动，确保设备正常运行；同时，扶正轮与扶正轨之间的间隙较小，安装精度可靠。
2023-09-02
10
244KB
一种吊具Y向扶正装置.pdf
本发明涉及一种吊具Y向扶正装置，包括至少2个并分别设于工位两侧的扶正机构，该扶正机构包括底座、设与底座安装的升降支腿、安装板、设于安装板上的摆杆、与摆杆传动连接的驱动气缸组件，以及设于摆杆端部的柔性扶正轮；当吊具移动至设定工位时，所述的驱动气缸组件带动摆杆自工位两侧向吊具摆动，直至将吊具夹紧扶正。与现有技术相比，扶正机构由气缸推动摆杆进行扶正工作，能够满足大节拍的生产需求，通过杠杆原理减少了气缸所需的推力，有利于减少了成本、提高生产效率。
2023-06-04
10
410KB
导向机构及提升装置.pdf

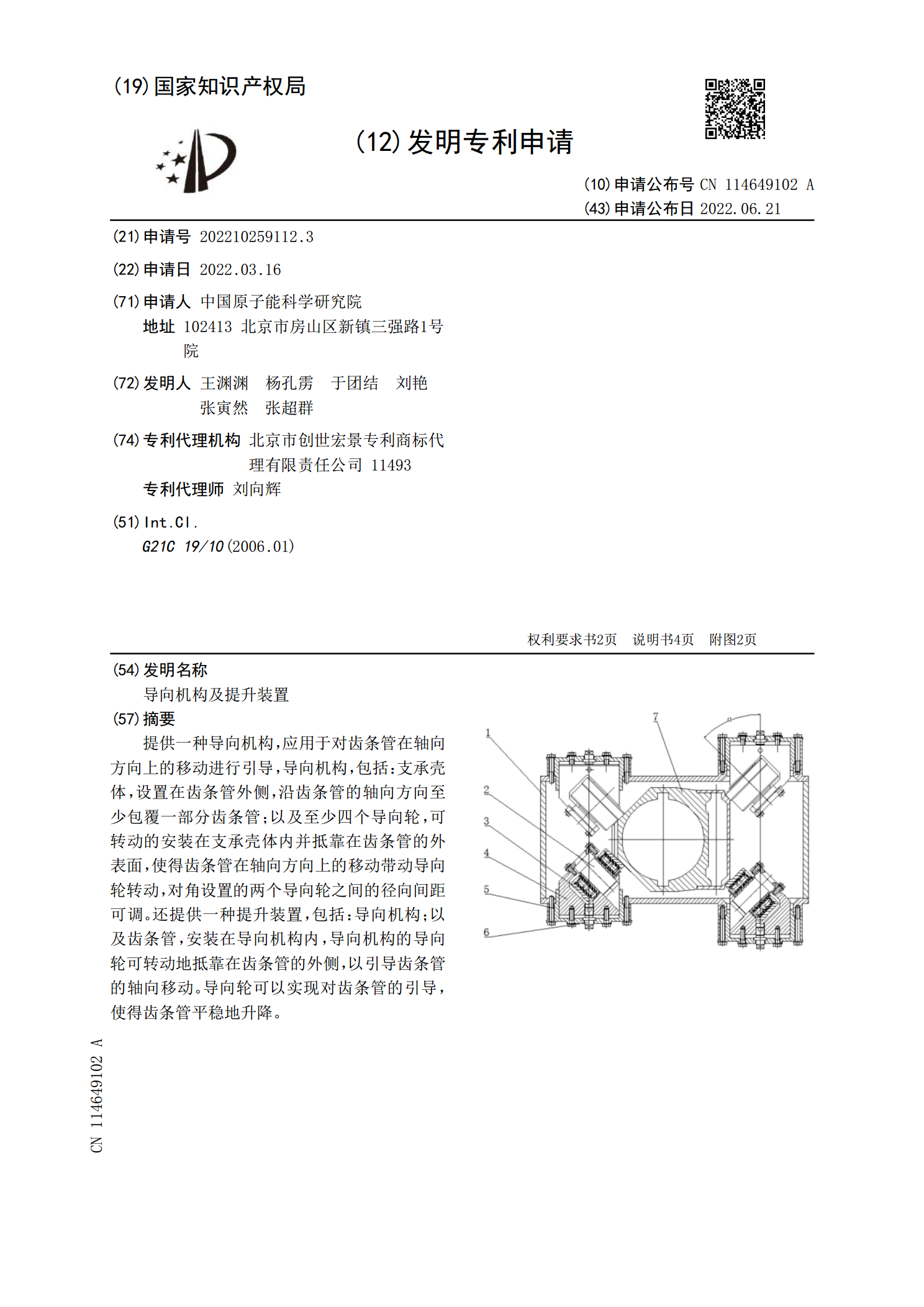

提供一种导向机构，应用于对齿条管在轴向方向上的移动进行引导，导向机构，包括：支承壳体，设置在齿条管外侧，沿齿条管的轴向方向至少包覆一部分齿条管；以及至少四个导向轮，可转动的安装在支承壳体内并抵靠在齿条管的外表面，使得齿条管在轴向方向上的移动带动导向轮转动，对角设置的两个导向轮之间的径向间距可调。还提供一种提升装置，包括：导向机构；以及齿条管，安装在导向机构内，导向机构的导向轮可转动地抵靠在齿条管的外侧，以引导齿条管的轴向移动。导向轮可以实现对齿条管的引导，使得齿条管平稳地升降。
2023-08-20
10
512KB
海洋平台门式吊机用扶正机械手装置.pdf
本发明公开了一种海洋平台门式吊机用扶正机械手装置，由上连接架、下连接架、立柱组成主框架，立柱上滑动套装有滑移组件，立柱通过连接法兰与吊机支腿连接；滑移组件左右两边各设置一个机架，每个机架上设置有机械卡爪；上连接架的耳板通过销轴一与齿条安装架上端固定连接，齿条安装架下端通过扣压法兰与下连接架螺栓连接；齿条安装架的一个侧面竖直设置有齿条；滑移组件上固定安装有驱动机构，驱动机构减速机的输出小齿轮与齿条安装架上的齿条啮合。本发明的装置，安装、拆卸简单，且固定位置灵活可变；机械卡爪运动自由度大，保证了相关吊机起吊、
